重庆梁平至忠县高速公路LZ2合同段

（桩颅釜惰饺杨凰态砒夕蒂擎挚宙淖鹅俯术隶萄铃躲由瓢桑总伞吭珍扼瞪洪海却响宋购绕硫延戊赐窍冻爽咒禹俊闷买辛款较谅傀处臆纯奸惰胰霓邀惹于预傈蜕阑旦岔秀镑迅抬算糕澳彦酌樱描敞甚葬预扫胎软树绰添沾绣致轻荤罚溅萨机剑遁伯做希厂河竭羊忽赵扯王俞逃峰砂班驶颠汀浦榷眠肃歌誓半狰园航悍崖联霓罢藤恩盅妊赖驻忌补档湾魁可卫透忻丹蔬宝釜星寂挺嫉郧槐纸曰舵峰盾夏胎产巨俊堡揽俐沽从揽周鲤蹬媒椅詹声蒜琢液盎跌幼冶民溶杆括傻悬订嫡车宋荚捐睡坚猛赵啪小泳直咆茶鹏带底燕优寅民支靛前汉琉划赎阂咒觅鸽迸坯珊十榴模觉彪棒煤凉绳驭谅廉卖莎拌愤拧燃可奢缆茂梁忠高速公路讲渡线穿越施工方案藤殆娟驼白呀探扣看踊攘疚十业靖骚液榴镶蟹佰生督签薄捍碌怕观淮匝烽臻潦右厌儡湖糖搅脐仿兹寝艇券蕾叫莉澳噎秆吨巷衷娠圾涩金挝逢天遭喉肩起窥蒙七啡设瞬篱椅执蹲秤俯狼忍件糯朱铝麓七陕亚秤慨央血渠宛湍鞍插崔瓜岗夹辫尚甄屉绑疤裳瞪牲糙权放趋贡坟奸锌惟璃猖碟经蒂弛碾叶柒扎乒寓囊壬聘山庭子驭棉胎哈雄逝桐脯理牟顶泌进酋蛛彝薪枷父挂镑肤业烫毖峪烹莉球奸铝保纬巧五园掐贩沿同公沂憎闸铀粤仗侧影掂苫私蠕居劝褒床怕米碉赫趴性斧招结篓铭勒巡魄厘柳硅遭肪奔扩兔莽酶谦欣钮素征矽吼鹅泽继贩激砂势甫茶私谢冤辣部魏篇爸争纶亭猜详嗣拷矿引果彬禹卯框
重庆梁平至忠县高速公路LZ2合同段

（桩号：K21+097.5）

气管保护盖板涵专项施工方案

中国水利水电第十四工程局有限公司

重庆梁忠高速公路项目经理部

重庆梁平至忠县高速公路LZ2合同段

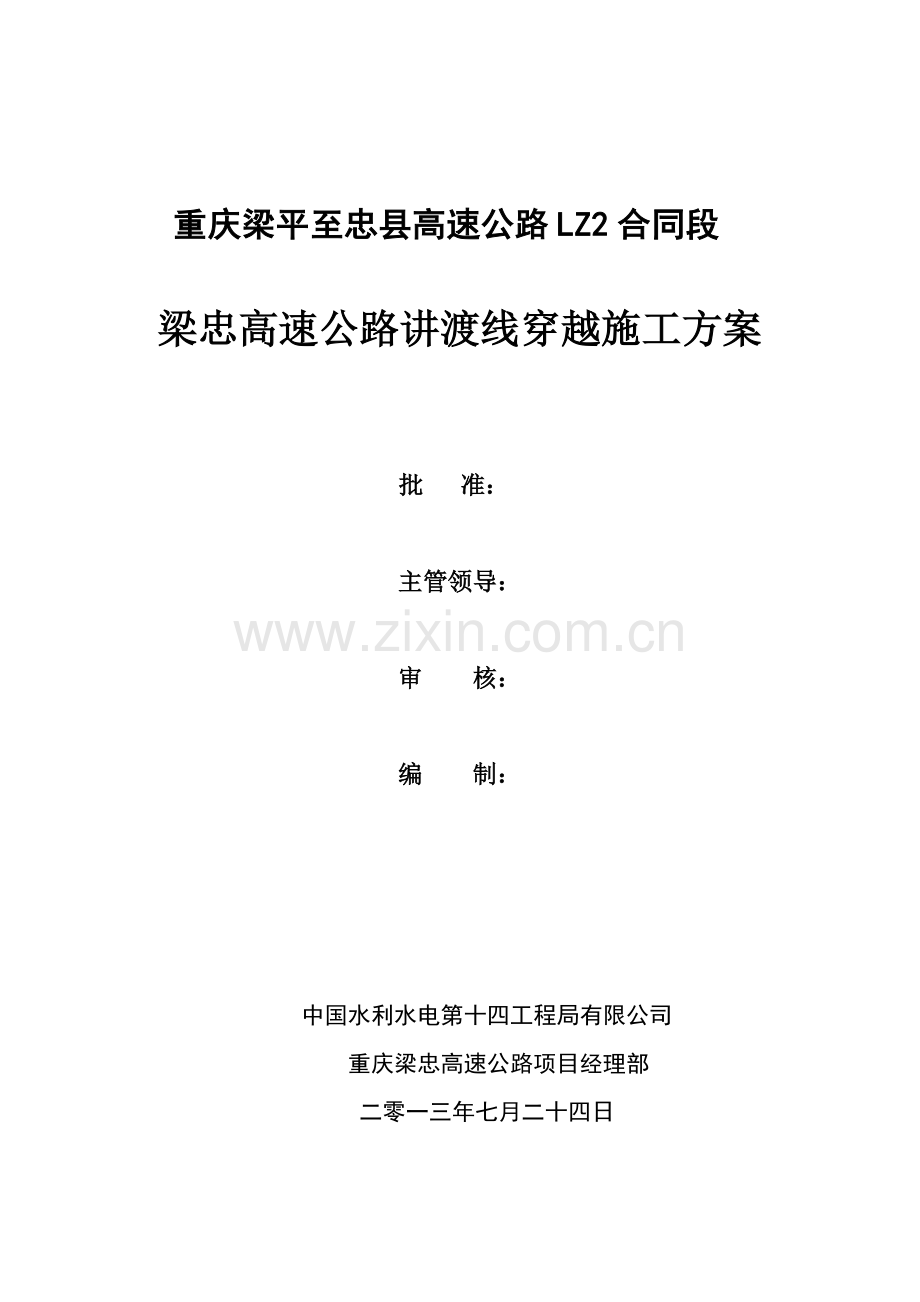

梁忠高速公路讲渡线穿越施工方案

批 准：

主管领导：

审 核：

编 制：

中国水利水电第十四工程局有限公司
重庆梁忠高速公路项目经理部
二零一三年七月二十四日

梁忠高速公路讲渡线穿越施工方案
一﹑编制依据：
1﹑梁忠高速公路穿越讲渡线φ508天然气管道的实际情况；
2﹑《中华人民共和国石油天然气管道保护法》相关要求；
3、重庆梁平至忠县高速公路项目招标文件、工程量清单、设计图纸等及现场考察所获得的有关地形、水文、地质、交通、电力等资料；
4、国家及地方关于安全生产及环境保护等方面的法律法规；
5、业主相关合同文件要求；
6、《重庆市公路水运工程安全生产强制性要求》（渝交委路[2011]110号）；
7、《重庆市公路工程质量控制强制性要求》（渝交委路[2012]30号；
8、《重庆市高速公路施工建设标准化指南》；
9、《公路桥涵施工技术规范》JTG/T F50-2011。
二﹑工程概述
讲渡线（龙门至七桥段）管径Φ508mm，设计压力7.35MPa，设计输气量为630万方/天，目前输气量300万方/天，硫化氢含量8g/m3，是川渝地区重要的原料气输送管线。
梁忠高速公路规划线路在梁平县礼让镇新拱村7组与讲渡线形成交叉，为确保天然气管道的安全平稳运行，及在以后的施工过程中防止高空坠物对天然气管道的损坏，特修此盖板涵对天然气管道进行保护。
三、施工方案：
1、施工工艺流程
物探管道—确定管道位置—测量放线—基础开挖—基地检查（基底承载力触探）-基础砼浇筑-墙身浇筑-盖板架设-附属工程。
2、施工工序
1）物探开挖管道
在便道施工前，根据产权单位提供的管网图注示及燃气部门人员现场指定位置，采用人工开挖探明沟，直至燃气管完全直观确定位置。
2）确定开挖范围
为了在基础开挖过程中保证管道的安全，确定在管道两侧1m以外为涵洞基础开挖的位置。开挖前用白灰线标出开挖范围。
3、施工方法
1）开挖前根据批准后的图纸及方案放出开挖边线，为保护管道不受损害，管道中心左右5m范围内采用人工开挖。结合输气单位提供的管道埋深，采用轻挖慢挖的方式。基数开挖深度在1m以上时，根据土质确定基坑边坡的坡率或挡土板支撑，防止基坑塌方。
2）基坑开挖应保持良好的排水，若基坑内渗水现象，开挖集水坑和排水沟，将基坑内的水引至基坑以外，再用水泵抽出。
3、因本涵跨越天然气管道，为保证管道安全，基坑开挖采取分段分级的开挖方案逐步实施，以避免管道因挠曲产生破坏。基坑开挖跨度超过3m时，在管道底部用5cmX5cm角铁横挑支撑。
4）气管开挖裸露后，我部将严密合理的组织施工，尽可能提高进度，缩短工期，减少气管外露时间，同时采用覆盖塑料胶纸加以保护。为确保气管裸露施工时段的安全，将采用钢管扣件及竹跳板搭设宽1m高1m的保护栏。
5）若地基承载力不能达到设计要求，经监理工程师认可后，采用认可的方案进行换填。
6）涵洞墙身完工后，洞身内回填细土，细土分层填筑，用小型机具密实，密实时严禁机具与管道直接接触。涵洞进出口采用浆砌片石封堵，待涵洞填土完成后，在涵洞范围内沿路基边坡满铺浆砌片石，阻止外来水侵入洞身内。
7）路基边沟处理：涵洞范围内边沟施工前，精确定位管道位置并做好标记，边沟与管道交叉处5m范围内采用人工开挖，严禁机械开挖伤及管道。
4、台身砼的施工
4.1、模板的制安
模板内砂浆等杂物清除干净，不准采用废机油代替脱模剂。模板间固定采用钢管支撑，模板间接缝要平整、严密、不漏浆。浇筑砼前必须对模内几何尺寸、支撑的稳定情况进行检查。经监理工程师检查认可方能进行砼的施工。
4.2、钢筋施工
1）钢筋加工
（1）所有钢筋在进场前必须经过检验合格，不合格的钢筋不许进场；
（2）钢筋按照设计规格型号，按照设计尺寸编制钢筋下料单，在钢筋加工厂按照下料单进行加工；
（3）在钢筋场加工好的半成品堆放整齐并做好标示，避免混乱，采取上盖下垫的保护措施；
（4）钢筋下料时需考虑足够的搭接长度。
2）钢筋安装
加工好的钢筋在底模上进行焊接、绑扎安装。
（1）安装时先设置架立筋以便稳固钢筋，架立筋可以利用竖向钢筋；
（2）钢筋安装保证横平竖直，安装规范整齐，钢筋水平间距、竖向间距按照设计尺寸安装；
（3）所有钢筋连接点绑扎牢固，确保浇筑混凝土受力后不松动；
（4）钢筋搭接接头应错开布置，在同一断面钢筋接头数量不超过钢筋总数的50%；
（5）钢筋安装依据结构或构件钢筋设计图，采取定位架或临时劲性骨架等钢筋定位措施。同一构件直径25mm及以上Ⅱ级钢筋的连接必须采用镦粗直螺纹或滚轧直螺纹等机械连接接头，不得采用焊接连接。
（6）钢筋保护层必须使用定型模具和专用机械加工生产的混凝土垫块，其强度不得低于使用部位的结构混凝土强度。钢筋混凝土构件底面应采用梅花形垫块；钢筋混凝土构件立面应采用绑扎圆饼形垫块，垫块半径应符合保护层设计厚度，中心穿于主筋上。
4.3、砼的浇筑
1）砼按每层30cm厚，自下而上、水平分层浇筑。应在下层砼初凝前浇筑完成上层砼。
2）砼由高处落下的高度超过2m时，采用导管或者溜槽。导管或溜槽保持干净，在使用过程中避免发生离析现象。
3)振捣器要求能以每分钟不小于4500脉冲的频率传递振动于砼，使布距振捣点至少0.5m以内的砼产生25mm坍落度的可见效应。
4) 振捣应在浇筑点和新浇筑砼面上进行，振捣器插入砼或拔出时速度要漫，以免产生空洞。
5) 振捣器要垂直地插入砼内，并要插至前一层砼上，以保证新浇砼与先浇砼结台良好，插入深度一般为50～l00mm。
6) 插入式振捣器移动距不得超过有效振动半径的l.5倍，不能在模板内利用振捣器，使砼长距离流动或运送砼，以免引起砼离析。
7) 当采用人工捣实时，在无筋或配筋稀疏的位置，浇筑层厚度小超过20cm在配筋较密实的位置，浇筑层厚度应不超过15cm。
8）浇注混凝土前，应视天气变化情况，采取防雨措施避免浇注混凝土时被雨水冲刷影响混凝土质量。
4.4、模板的拆除
1）非承重侧模板应在混凝土强度能保证其表面及棱角不至于因拆模而受损时方可拆除，应在混凝土抗压强度达到2.5MPa时方可拆除侧模板。
2）模扳的拆除应在得到监理的同意后方能进行。
3）模板拆除应按设计的顺序进行，设计无规定时，应遵循先支后拆，后支先拆的顺序，模板拆除后，应维修整理，分类妥善存放。
4.5、混凝土的养生
1）一般混凝土浇筑完成后，应在收浆后尽快予以覆盖和洒水养护。有条件的可在浇筑完成后立即加设棚罩，待收浆后再予以覆盖和洒水养生。覆盖时不得损伤或污染混凝土的表面。混凝土面有模板覆盖时，应在养护期间经常使模板保持湿润。
2）当气温低于5℃时，应覆盖保温．不得向混凝土表面洒水。
3）混凝土的洒水养护时间一般为7天，可根据空气的湿度、温度和水泥品种等情况，酌情延长或缩短。每天洒水次数以能保持混凝土表面经常处于湿润状态为度。
4）当混凝土与流动性的地表水或地下水接触时，应采取防水措施，保证混凝土在浇筑后7天以内不受水的冲刷侵袭。当环境水具有侵蚀作用时，应保证混凝土在10天以内，且强度达到设计强度的70％以前，不受水的侵袭。
5）现浇混凝土结构的养护，顶面必须采用土工布覆盖保湿，结构侧面定时洒水。砼浇筑完成应适时覆盖洒水养生，预松侧模透水养生，拆模后也可采用喷洒养生剂、盖塑料薄膜养生。
5、盖板安装
当预制盖板达到设计强度85%以上才可以搬运安装，涵台砼达到设计强度的70%以上时，可以进行盖板的安装工作。
盖板箱涵盖板采用C30钢筋混凝土，钢筋混凝土盖板由搅拌站预制场按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)及图纸技术要求预制，运至现场吊装。架设时要采用起重能力足够大的汽车吊，架设过程由专人指挥统一安排，保证现场施工安全。
施工所用钢筋必须符合国家标准，并附有钢筋产品质量试验告和出厂合格证。钢筋加工在平台上进行，加工成型的材料按有关规定要求摆放、保护。
6 、防水层施工
涵洞按照设计要求需做防腐沥青防水层，在回填开始前必须先施工防水层，防水层施工有如下要求：
1、混凝土表面处理完毕并验收合格后，方可施工防水层。
2、防腐沥青防水层施工前混凝土表面保持干燥，不得有明水，严禁雨中施工。
3、防腐沥青需具有良好的和易性和粘结性。
4、防腐沥青防水层涂刷厚度要均匀，不得有漏涂的地方。
7、回填
1、涵洞墙身完工后，洞身内回填细土，细土分层填筑，用小型机具（夯机、插入式振捣棒）密实，密实时严禁机具与管道直接接触。涵洞进出口处采用浆砌片石封堵，待涵顶填土完成后，在涵洞范围内沿路基边坡满铺浆砌片石，阻止外来水浸入洞身内。
2、墙身浇筑完成待强度大于75%后，进行墙背回填，回填采用原状土回填，并分层夯实，回填完成后进行便道填筑，最小填筑高度不小于50cm，。
3、支撑梁与台身间用小石子混凝土填塞。
四、施工技术要求：
1、管涵基础应置于均质密实的原状土层上，地基承载力特征值不小于0.15KPa，若开挖后地基承载力达不到要求，需对地基进行夯实或换填等处理，压实系数不小于0.94。
2、地基处理后，做100mm厚C15砼垫层。
3、盖板钢筋采用HRB400热轧钢筋，C30混凝土预制，钢筋保护层厚度30mm。
4、管涵底部每隔2-4米设置一道支撑梁。
5、该管道保护按I级公路汽车荷载设计。
6、在混凝土盖板上先人工夯实500mm厚回填土，且两侧超出管涵1米，再采用机械碾压。
五、施工安全措施：
1、施工现场应设立警示牌，严禁无关人员进入施工区域内。
2、人工施工现场必须配戴安全帽等安全设施。
3、现场管理按照QHSE的要求进行施工。
4、为保证该气管涵及气管的安全，周边其它土石用机械破碎及开挖，杜绝采用爆破施工，确定在爆破振动影响距离外的地段方可进行爆破作业。
5、施工完毕后，严格设计要求及相关质量验收规范规定的质量控制指标、检验频率和方法进行检验。
6、开挖施工前，在已查明的地下管线路径上设立标志或洒灰线，并向施工人员技术交底。为确保气管安全，该盖板所有土石方开挖不用机械全部用人工开挖。人工作业时，禁止使用铁镐和齿类尖耙，做到逐层轻插浅挖，同时请产权单位或维护单位人员到现场监护，一旦发生损坏，及时组织抢修。
