物理八年级下册物理作图题试卷测试卷附答案.doc

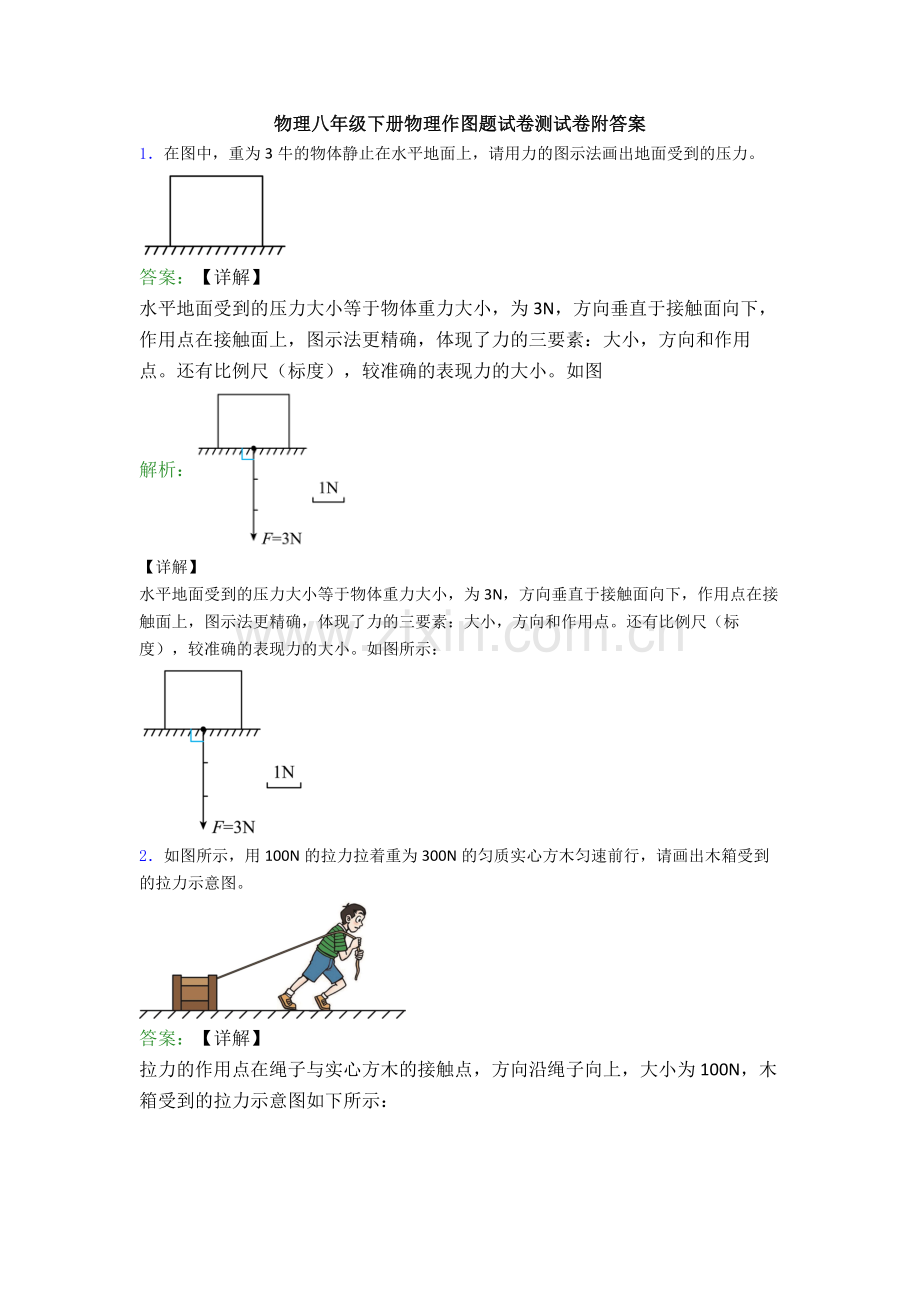

物理八年级下册物理作图题试卷测试卷附答案1在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。答案：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图解析：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：2如图所示，用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出木箱受到的拉力示意图。答案：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：解析：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：3如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图4一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。答案：【详解】压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示解析：【详解】压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示5如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示6如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。答案：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所解析：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：7按要求完成作图:（1）请画出图甲中漂浮在水面上的小球所受浮力和杯子对斜面压的示意图；（2）如图乙是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA动力臂L1和物体M重力的示意图。答案：（1）；（2）【详解】（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：解析：（1）；（2）【详解】（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：8如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：9如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。答案：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：解析：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：10如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。答案：【详解】力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：解析：【详解】力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：11如图，站在地面上的人用滑轮组提升重物，画出提起重物最省力的绕线。答案：【详解】因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，是最省力的绕绳方法，故如图所示：解析：【详解】因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，是最省力的绕绳方法，故如图所示：12一人站在水平地面上用滑轮组提升重物，请你用笔画线代替绳子在图中画出滑轮组的绕线方式。答案：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：解析：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：13如图所示工人用滑轮组省力将货物提至高处，请在图中画出绕线方式。答案：【详解】由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：解析：【详解】由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：14如图所示，某人用滑轮组提起物体，请在图中画出滑轮组最省力的绕线方式。答案：【分析】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，解析：【分析】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子段数。【详解】图中滑轮组有两种绕线方法，一种是由两段绳子承担物重，另一种是由三段绳子承担物重；要想最省力，应选用三段绳子承担的绕法，即绳子先系在动滑轮的固定挂钩上，然后依次绕线，如图所示15用如图所示的滑轮组向上提升重物，请画出既能省力又能改变施力方向的绕绳方法。答案：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：解析：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：
