家电产品开发流程.pptx

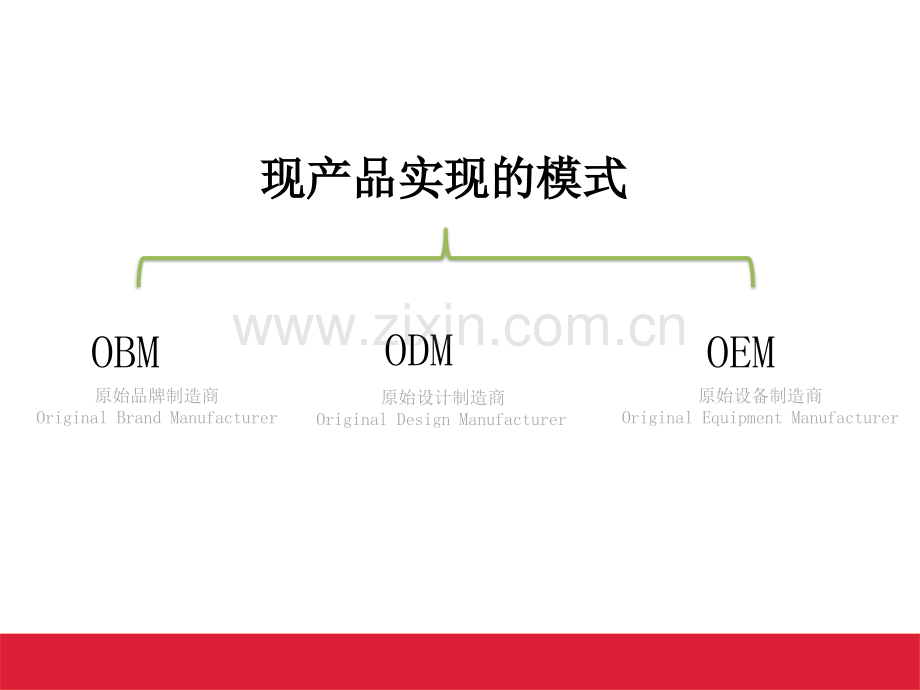

产品开发流程Product development process（PPT）概念概念论证实验实现OEM原始设备制造商Original Equipment ManufacturerODM原始设计制造商Original Design ManufacturerOBM原始品牌制造商Original Brand Manufacturer现产品实现的模式现产品实现的模式OEM原始设备制造商Original Equipment ManufacturerODM原始设计制造商Original Design ManufacturerOBM原始品牌制造商Original Brand ManufacturerOEM可简称为“代工生产”或“贴牌生产”。客户只需向ODM服务商提出产品的功能、性能甚至只需提供产品的构思，ODM服务商就可以将产品从设想变为现实即代工厂经营自有品牌，或者说生产商自行创立产品品牌，生产、销售拥有自主品牌的产品A自行创立A品牌，生产、销售拥有A品牌的产品；称为OBMA方自带要求，让B方负责设计并生产，或者A看上B的产品，用A品牌生产，叫ODMA方自带技术和设计，让B方加工，这叫OEM安规认证安规认证就是对产品按国家标准进行安全验证的行为。一般的电子电器产品其测试要求内容主要有：铭牌（标识和说明书的检查，主要检查是否按标准要求进行描述，如文字应用销售地的官方语言，以免造成误解）额定的输入和输出正常条件下的温升试验和耐久性试验主要考核产品在正常使用时是否会在产品内部和外部产生过高的温升，防止对使用者、环境、零部件造成损害安规认证非正常条件试验非正常条件试验产品的安全性与产品的电气设计，电气结构和保护装置(保险管,熔断器)的设置有关电气强度和绝缘性能测试包括:高压试验,泄漏电流试验,绝缘电阻试验潮态：考核产品在潮态环境下的电气和绝缘性能溢水和淋雨试验溢水和淋雨试验机械性能试验机械性能试验产品的稳定性,与产品的重心和底座有关机械危险,考核外壳材料的机械强度,运动部件的机械保护,尖角锐边的防护材料的耐高温和防火试验，主要考核材料在使用过程中是否出现变形和着火的危险该试验与选用的材料等级和产品在正常温升和非正常温试验中的材料温度有关电子电气元配件-与安全有关的零部件(如电源线,插头,电源开关,保险管,变压器,熔断器,温控器等),应有单独的认证-开关,变压器如没单独认证,可进行随机测试,但需增加测试费用-零部件的参数需符合产品的使用要求,特别是更换零部件的情况，所更改的元件参数需与测试时相同,否则需增加相应的试验和费用触电危险的防护触电危险的防护主要考核危险带电体和可接触部件间的触电防护电气结构检查电气结构检查主要考核产品中的结构件是否符合安全标准的要求,包括电源线,内部导线,接线端子,保护接地,电气和机械连接等爬电距离,电气间隙和绝缘厚度主要是检查产品中,危险带电体和可触及部件间的绝缘的表面和空间距离,和绝缘材料的厚度。产品立项外观设计外观手板结构设计功能手板市场调研外观确认结构评审时尚元素（外型）消费群体（成本）产品定位（功能）理论阶段理论阶段验证阶段验证阶段产品开发流程图结构论证内部手板测试技术可行性分析THANK YOUSUCCESS2024/5/7 周二8可编辑功能测试设计整理外协件样板确认结构组装外观、结构调整结构验证性能测试 安规测试制作阶段制作阶段大改动模具制作初次试模工程试产零件确认结构方式、装配间隙、固定位置操作、使用、功能、实用性安全性测试、简单的寿命测试、非正常测试标准件外购件螺丝、垫片等马达、电热管等样板测试模具设计模架订料材料加工模具装配模具初试新品介绍会新品介绍会产品开发流程图工程试产生产资料制作样板测试设计修改安规认证包装设计采购件打样模具第一次改模作业指导书工艺流程图工位卡生产夹具测试报告国家证书外箱彩盒食谱说明书规格贴纸警告贴纸试试产产阶段阶段产品开发流程图功能测试寿命测试异常测试耐高压测试绝缘测试螺丝扭功测试电源线弯曲测试电源线拉拔力测试倾倒测试淋雨测试溢水测试冲击测试模拟运输堆码测试跌落测试工程试产数量多少台合适？试产20PCS生产试产生产资料调整样板测试设计修改采购件打样模具第二次改模兼抛光、晒纹作业指导书工艺流程图工位卡生产夹具性能测试寿命测试安规测试模拟运输堆码测试跌落测试试产数量：50PCS试试产产阶段阶段产品开发流程图小量试产生产资料调整样板测试设计修改采购件签样确认模具第三次小改模，完结进入生产阶段作业指导书工艺流程图工位卡生产夹具性能测试寿命测试安规测试模拟运输堆码测试跌落测试试产数量：500PCS试试产产阶段阶段产品开发流程图生产前准备产品开发流程图生产前阶段生产前阶段生产资料输出设计资料输出作业指导书工艺流程图工位卡生产夹具新产品开发立项书方案设计说明书新产品开发任务书设计评审报告产品开发进度表试产报告零件图纸组装图爆炸图电路图接线图电路板资料生产BOM表零件确认书零件检查标准产品检查规范产品技术规格书新产品资料归档清单产品说明书重要零部件清单安规认证证书零件确认签样END，THANKSTHANK YOUSUCCESS2024/5/7 周二15可编辑
