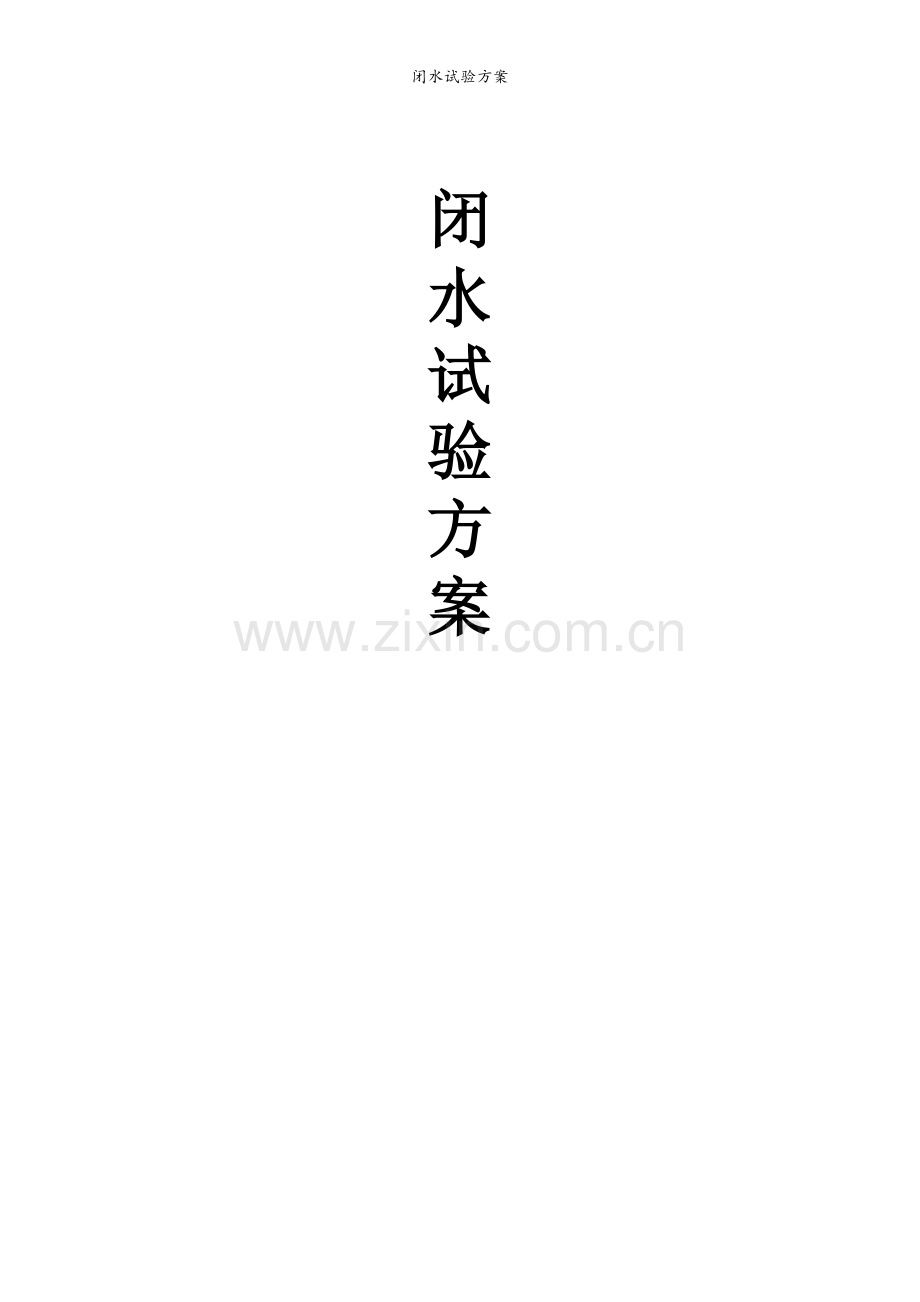

闭水试验方案.doc

闭水试验方案闭水试验方案 目 录第一章 编制依据216ZKO。第二章 工程概况3Y0UM5。第三章 管道闭水试验5QCEHL。第一节 闭水试验的一般要求5s0tA3。第二节 管道闭水法试验步骤6o2sVh。第三节 安全措施和注意事项8TGuRB。第一章 编制依据 一、本工程采用的施工技术标准、规范和验评标准（一）给水排水管道工程施工及验收规范(GB50268-2008)；（二）市政排水管渠工程质量检验及评定标准(CJJ3-90)；（三）埋地聚乙烯排水管管道工程技术规程（CECS164：2004）；（四）总施工组织设计二、南环公路改造（金港大道-上海通用大道）道路和管线工程排水 工程施工图设计IMmml。 第二章 工程概况一、 工程名称：南环公路改造（金港大道-上海通用大道）道路和管线工程二、 建设地点：武汉市江夏区金口街。三、建设规模：污水管敷设长度DN800为717m,DN400为64m。四、本工程的工期要求：按照合同要求施工总工期为450天。（二）闭水试验井段数量按规范要求，按照施工图纸统计：污水工程管段共12段，进行闭水试验时根据实际施工进度，安排单个井段或几个井段一起进行试验。SBxIZ。井段开始日期完成日期时间W3-W7段闭水试验2015-9-152015-9-205 天注：此计划是按照业主在2015年9月20日能够完全按照总进度计划提供场地编制，如业主不能按时提供场地，则计划作相应调整PJXGn。 第三章 管道闭水试验本工程管道闭水试验严格按照给排水管道工程施工及验收规范及市政排水管渠工程质量检验评定标准的有关要求进行，具体要求和实施步骤如下；zw01q。第一节 闭水试验的一般要求一、污水管道必须采用闭水法进行严密性试验，回填前必须先进行闭水法试验。二、试验管道按井距分隔，长度不大于1KM，带井试验。三、管道闭水试验时，试验管段应符合下列规定1、管道及检查井外观质量已验收合格；2、管道未回填且沟槽内无积水；3、全部预留孔均已封堵，不得渗水；4、堵头均采用240墙，堵头砌筑完成后需对堵头采用15厚1：2防水砂浆进行抹灰处理，确保堵头不渗水且坚固可靠。GbbUh。四、管道闭水试验应符合下列规定1、当试验上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计3、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。五、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格：1、实测渗水量小于或等于下表规定的允许渗水量；无压力管道严密性试验允许渗水量管道内径（mm）允许渗水量（m3/24hKM）30021.6240025.0150027.9460030.6270033.0080035.3590037.502、异型截面管道的允许渗水量可按周长折算为圆型管道计。第二节 管道闭水法试验步骤根据给排水管道工程施工及验收规范及市政排水管渠工程质量检验评定标准要求，闭水试验必须严格按以下程序和步骤进行：SwSQr。一、试验前的相关准备工作：1、试验所需的设备、材料准备根据闭水法试验要求，试验所需的材料、设备情况如下表所示：序号名 称单 位数 量1水泥吨12中砂M333防水剂Kg204灰砂砖块1005潜水泵台66鼓风机台37羊镐把38铁锤把39铁凿把32、试验前做好水源引接及排水疏导工作。灌水应从下游管段灌入。压力管道灌水时，在试验管段的上游管顶及管段中的凸起点应社排气阀，将管道内的气体排除。70HUN。3、试验完毕应及时做好管道排水工作。4、首先确定闭水试验的最小分段长度。根据工程技术规范要求，进行闭水试验的最小分段长度为：当相邻两检查井的坡降大于0.5米时，这两个检查井的距离即为最小的检测长度。确定闭水法最小试验长度可根据检查井的坡降大于0.5米、相邻两检查井的距离及250米（取小者）进行确定。tndpc。5、确定闭水法试验管道长度，并满足管道闭水法试验的一般性要求后，提前一天通知监理工程师到现场对管道及检查井进行外观质量检查，检查合格后方可进入下一步工作。baEib。6、监理工程师检查合格后，对全部预留孔及闭水试验管段管端前后进行封堵，对于无压管道，封堵采用M7.5水泥砂浆砖砌堵头，考虑到本工程管径及闭水时水压力均较小，堵头均采用一砖墙，堵头砌筑完成后需对堵头采用15厚1：2防水砂浆进行抹灰处理，确保堵头不渗水且坚固可靠；对于压力管道，封堵采用专用封堵板进行封堵。56Zdo。7、管道封堵完成后联系试验所需水源，一般情况下就近接驳水源，如在附近没有可供接驳的水源，则考虑采用抽取地下水进行闭水法试验。MfYt7。8、完成上述工作后，待砂浆强度达到80强度，并灌满水浸泡24h后通知监理工程师、专业试验室试验人员到现场，并在上述单位和人员见证下开始进行闭水试验。GpRFc。二、试验管段灌满水后浸泡时间不少于24h。三、闭水试验的水位，应为试验段上游管段内顶以上2m，如上游管内顶至检查口的高度小于2m时，闭水试验水位可至井口为止。5Ead0。四、当试验水头达规定水头时由试验人员开始计时，观测管道的渗水量，直至观测结束时，应不断向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于30min。xmBTF。五、计算公式Q1.25式中Q允许渗水量（m3/（24hKm）D管道内径（mm）六、闭水法试验应做好现场记录，记录表格符合规范规定。七、闭水完成后且试验合格，立即将闭水试验管段内水抽排干净，并将位于试验管段管端前后及沿线接入的排污口堵头彻底拆除，拆除堵头的砖渣全部清理出管外，并排专人全线摸查，确保堵头拆除无遗漏，管线管网全线畅通，并及时通知监理工程师到现场进行复查。gARAD。八、在试验过程中对所有出现渗水的部位进行标记，并在管段抽干水后立即进行相应处理，如管道接口出现渗漏，则应对管道接口重新进行连接或采用其他止水措施，如检查井出现渗漏，则应对检查井采用防水砂浆重新进行批荡。漏水点处理完后再重新进行闭水试验，直至渗水量在允许值范围内，闭水试验合格。Zfg1Q。第三节 安全措施和注意事项因闭水法试验的砌筑堵头、抹灰、拆除堵头及处理可能出现的漏点均是在有限的空间条件下工作，故存在一定的安全隐患，拟通过以下安全措施避免安全事故的发生：5P5n5。一、做好通风工作，提前一小时把上下游段的井盖打开，确保管内空气流通，用鼓风机进行通风，并明确要求必须先通风半小时以上方可允许工人下井工作。7Tu15。二、拆除管道封堵前，必须连上下游相邻检查井的水一起抽干，待水抽干后先拆除下游检查井的封堵，然后拆除上游检查井的封堵。03wcf。三、无压力管道封堵拆除前，应先用羊镐凿除封堵中间部分，然后用铁锤配合铁凿拆除其余部分，凿除时用力不得过猛，特别是接近管道边缘时更应特别注意力度大小，避免损坏管材。vS2UR。四、下井工作前，应用吊蓝先把工具吊下井底，作业人员才能用竹梯下井，工作完毕后，作业人员应先出井，然后才把作业工具吊出检查井。kT8PO。五、试验期间必须做好井段及井位的围蔽工作，确保不发生安全事故。六、有工作人员在井下作业时，必须安排专人进行防护，同时项目专职安全员必须在场，并做好各项应急救援准备工作，一旦出现紧急情况，马上采取救援措施。mJZMK。
