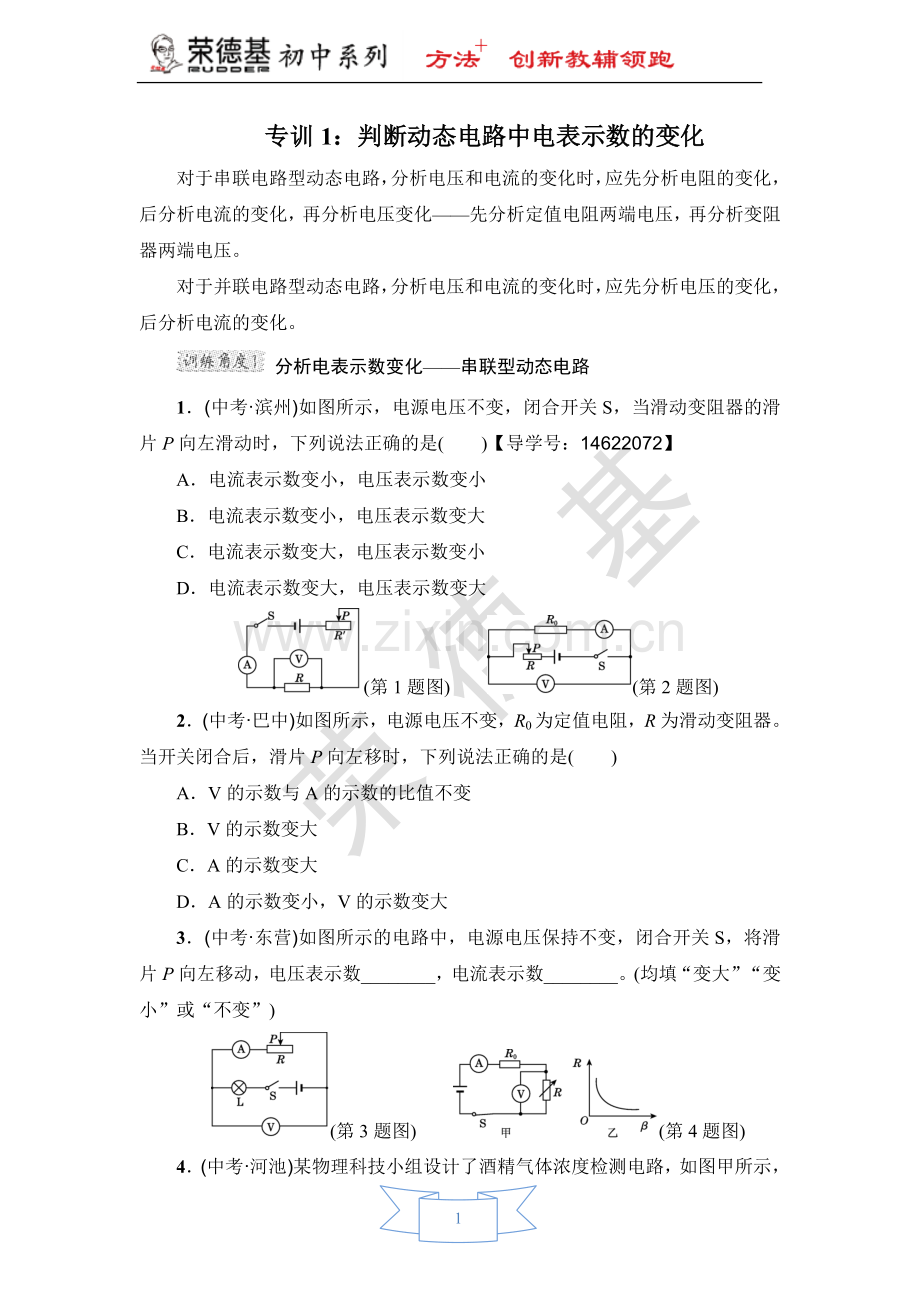

专训1：判断动态电路中电表示数的变化
对于串联电路型动态电路，分析电压和电流的变化时，应先分析电阻的变化，后分析电流的变化，再分析电压变化——先分析定值电阻两端电压，再分析变阻器两端电压。
对于并联电路型动态电路，分析电压和电流的变化时，应先分析电压的变化，后分析电流的变化。
分析电表示数变化——串联型动态电路
1．(中考·滨州)如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列说法正确的是(　　)【导学号：14622072】
A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数变大
(第1题图)　　(第2题图)
2．(中考·巴中)如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器。当开关闭合后，滑片P向左移时，下列说法正确的是(　　)
A．V的示数与A的示数的比值不变
B．V的示数变大
C．A的示数变大
D．A的示数变小，V的示数变大
3．(中考·东营)如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数________，电流表示数________。(均填“变大”“变小”或“不变”)
(第3题图)　　(第4题图)

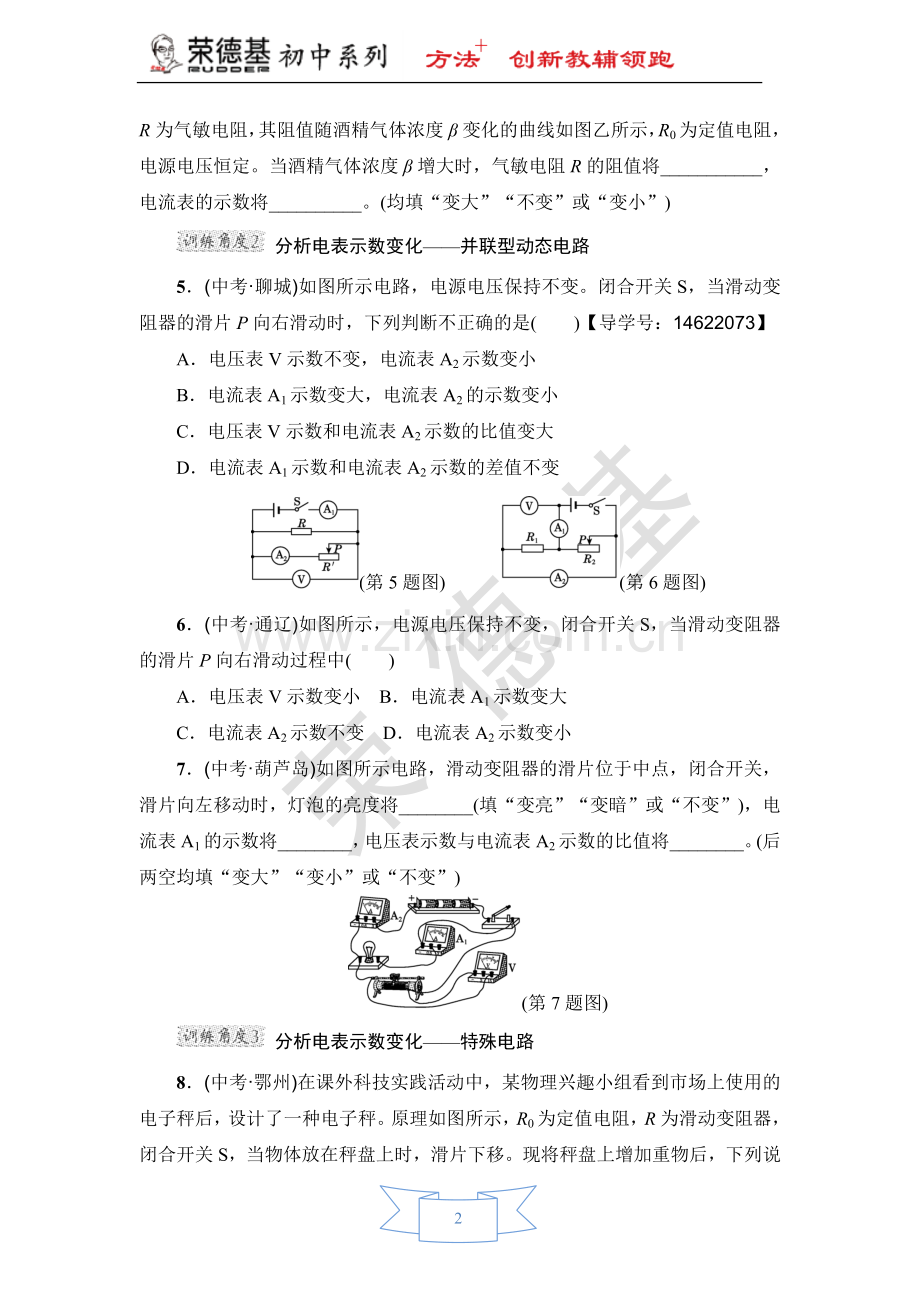

4．(中考·河池)某物理科技小组设计了酒精气体浓度检测电路，如图甲所示，R为气敏电阻，其阻值随酒精气体浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定。当酒精气体浓度β增大时，气敏电阻R的阻值将___________，电流表的示数将__________。(均填“变大”“不变”或“变小”)
分析电表示数变化——并联型动态电路
5．(中考·聊城)如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断不正确的是(　　)【导学号：14622073】
A．电压表V示数不变，电流表A2示数变小
B．电流表A1示数变大，电流表A2的示数变小
C．电压表V示数和电流表A2示数的比值变大
D．电流表A1示数和电流表A2示数的差值不变
(第5题图)　　　(第6题图)
6．(中考·通辽)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中(　　)
A．电压表V示数变小 B．电流表A1示数变大
C．电流表A2示数不变 D．电流表A2示数变小
7．(中考·葫芦岛)如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将________(填“变亮”“变暗”或“不变”)，电流表A1的示数将________，电压表示数与电流表A2示数的比值将________。(后两空均填“变大”“变小”或“不变”)
(第7题图)　
分析电表示数变化——特殊电路
8．(中考·鄂州)在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。现将秤盘上增加重物后，下列说法正确的是(　　)
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
　(第8题图)

全章高频考点专训答案
专训1
1．D
2．A　点拨：图中R0与R串联，电流表测电路电流，电压表测R0两端电压，＝R0，R0为定值电阻，则V的示数与A的示数的比值不变，故A正确；当P向左移动时，R连入电路的阻值变大，电路总电阻变大，电源电压不变，由I＝U/R知电路中电流变小，即电流表示数变小，故C错误；电路中电流变小，由公式U0＝IR0知U0变小，即电压表示数变小，故B、D错误。
3．变小；变大　点拨：闭合开关S，将滑片P向左移动时，滑动变阻器连入电路中的电阻减小，总电阻R总减小，由公式I＝U/R总知电路中电流会增大，即电流表的示数会变大。由公式UL＝IRL知灯泡两端的电压UL会增大，而电源电压U不变，由公式UV＝U－UL知电压表的示数会变小。
4．变小；变大　点拨：由图甲知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流；由图乙知，当酒精气体浓度β增大时，气敏电阻R的阻值变小，此时电路中的总电阻变小，由I＝U/R可知，电路中的电流变大，即电流表的示数变大。
5．B　点拨：图中电路是并联电路，电压表测的是电源电压，故其示数不变。当滑动变阻器的滑片P向右滑动时，变阻器R′连入电路中的电阻变大，由公式IR′＝U/R′知通过变阻器R′的电流IR′会变小，即电流表A2的示数会变小；又知通过定值电阻R的电流IR不变，由并联电路中电流规律I＝IR′＋IR知干路上电流会变小，即电流表A1的示数会变小。在滑动变阻器滑片P向右移动的过程中，滑动变阻器R′连入电路的阻值变大，而电压表V示数和电流表A2示数的比值等于滑动变阻器R′连入电路的阻值。电流表A1示数和电流表A2示数的差值等于通过定值电阻R的电流，保持不变。
6．C　点拨：图中电阻R1与滑动变阻器R2并联，电压表测电源电压，则电压表示数不变，A错误，电流表A1测干路中电流，电流表A2测电阻R1中电流，电流表A2示数不变，C正确，D错误。当滑动变阻器的滑片P向右滑动过程中，通过R2的电流变小，则干路上电流会变小，即电流表A1示数变小，故B错误。
7．不变；不变；变大　点拨：根据题目电路图可知，滑动变阻器和灯泡并联，电压表测滑动变阻器两端的电压，电流表A1测灯泡电流，电流表A2测干路电流，滑动变阻器和灯泡并联，互不影响，所以灯泡亮度不变，电流表A1的示数不变；由滑动变阻器的接法可知，滑片向左移动时，滑动变阻器连入电路中的阻值变大，滑动变阻器支路电流变小，灯泡支路电流不变，干路电流变小，所以电流表A2的示数变小。电压表示数不变，电压表示数与电流表A2示数的比值变大。
8．C　点拨：图中电路属于“伪变阻电路”，变阻器R连入电路中的是最大阻值，故滑片向下滑的过程中，电路中的总电阻R总不变，由公式I＝U/R总可知电路中的电流I不变。由公式UV＝IRV可知，电压表的示数会变大。
