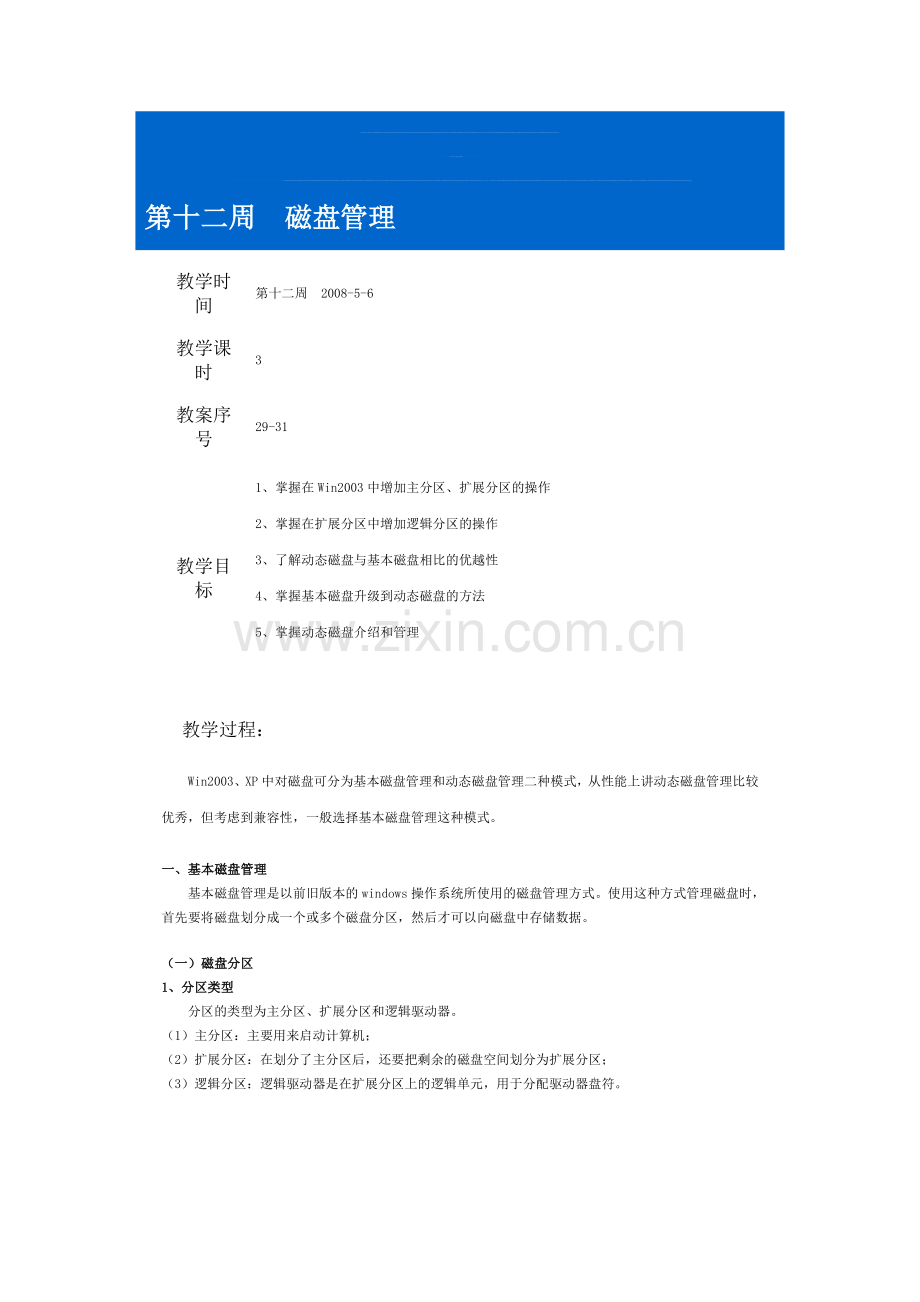

第十二周　磁盘管理
教学时间
第十二周　2008-5-6
教学课时
3
教案序号
29-31
教学目标
1、掌握在Win2003中增加主分区、扩展分区的操作
2、掌握在扩展分区中增加逻辑分区的操作
3、了解动态磁盘与基本磁盘相比的优越性
4、掌握基本磁盘升级到动态磁盘的方法
5、掌握动态磁盘介绍和管理

　　教学过程：
　　Win2003、XP中对磁盘可分为基本磁盘管理和动态磁盘管理二种模式，从性能上讲动态磁盘管理比较优秀，但考虑到兼容性，一般选择基本磁盘管理这种模式。
一、基本磁盘管理
　　基本磁盘管理是以前旧版本的windows操作系统所使用的磁盘管理方式。使用这种方式管理磁盘时，首先要将磁盘划分成一个或多个磁盘分区，然后才可以向磁盘中存储数据。
（一）磁盘分区
1、分区类型
　　分区的类型为主分区、扩展分区和逻辑驱动器。
（1）主分区：主要用来启动计算机；
（2）扩展分区：在划分了主分区后，还要把剩余的磁盘空间划分为扩展分区；
（3）逻辑分区：逻辑驱动器是在扩展分区上的逻辑单元，用于分配驱动器盘符。

2、分区方式
　　Win2003中对一块磁盘最大可以分成4个主分区，每个主分区可格式化成一个逻辑磁盘，也就是可以分成4个磁盘。
　　如果想分更多的磁盘，也可使用扩展分区技术，一块磁盘最多可分成三个主分区加一个扩展分区，在扩展分区中可以建多个逻辑磁盘。
　　例：如果我们建了3个主分区，再在扩展分区中建了3个逻辑磁盘，则系统中总共有3+3=6个逻辑磁盘。当然现在我们一般把物理磁盘分成一个主分区加一个扩展分区，因为WIN98系统只支持这种方式。
（二）实验操作
实验1：为win2003添加一个硬盘，大小为20G。
步骤：请先不用启动虚拟机，打开虚拟机的配置文件，选择“add-HardDisk”。
实验2：建立一个主分区，大小为5G，将其格式化为NTFS。
步骤：右击“我的电脑”-“管理”，打开“计算机管理”工具。也可以使用 “控制面板-管理工具-计算机管理”。
　　单击“磁盘管理”，电脑会显示“欢迎使用写入签名和升级磁盘向导”，我们选“是”，并按提示操作。最后右击磁盘，把动态磁盘改成基本磁盘。
实验3：剩余的空间为扩展分区，并在扩展分区内建立两个逻辑驱动器，要求其中一个驱动器的大小为10G。
实验4：将大小为10G的驱动器格式化为FAT32，另一个格式化为NTFS。
实验5：将主分区的卷标设置为“system”，大小为10G的分区卷标为“tools”，另一个的卷标为“back”。
　　　注意：卷标是为了标明该分区所存储的内容是什么，以更好的区分不同的分区。
实验6：删除10G的逻辑驱动器。
（三）课堂练习
　　添加一块1G的磁盘，按以下要求分区和格式化：
（1）H盘为主分区，大小200M，格式化为NTFS格式；
（2）K盘为扩展分区中的逻辑盘，大小300M，格式化为NTFS格式；
（3）扩展分区中的剩余空间格式化为FAT32格式，挂载到C盘的DISK目录。
二、动态磁盘管理
　　Windows Server 2003为我们提供了灵活的磁盘管理方式，我们可以通过将基本磁盘升级为动态磁盘来提高服务器性能或加强容错性。很多企业系统管理员由于经费不足，无法购买相关的硬件设备，通过使用Windows Server 2003，我们可以用内建的磁盘管理功能做到RAID0、RAID1和RAID5等阵列，也可通过将基本磁盘升级为动态磁盘使空间分配更加灵活。
（一）动态磁盘与基本磁盘相比的优越性
　　动态磁盘是从Windows 2000时代开始的新特性，Windows Server 2003继续使用了这个相当棒的特性。相比基本磁盘，它提供更加灵活的管理和使用特性。您可以在动态磁盘上实现数据的容错、高速的读写操作、相对随意的修改卷大小等操作，而不能在基本磁盘上实现。
1、卷的数目不受限制
　　一块基本磁盘只能包含4个分区，它们是最多三个主分区和一个扩展分区，扩展分区可以包含数个逻辑盘。而动态磁盘没有卷数量的限制，只要磁盘空间允许，您可以在动态磁盘中任意建立卷。
2、可扩容
　　在基本磁盘中，分区是不可跨越磁盘的。然而，通过使用动态磁盘，我们可以将数块磁盘中的空余磁盘空间扩展到同一个卷中来增大卷的容量。
3、提高磁盘读写性能
　　基本磁盘的读写速度由硬件决定，不可能在不额外消费的情况下提升磁盘效率。我们可以在动态磁盘上创建带区卷来同时对多块磁盘进行读写，显著提升磁盘效率。
4、使用容错磁盘确保数据完整性
　　基本磁盘不可容错，如果没有及时备份而遭遇磁盘失败，会有极大的损失。我们可以在动态磁盘上创建镜像卷，所有内容自动实时被镜像到镜像磁盘中，即使遇到磁盘失败也不必担心数据损失了。我们还可以在动态磁盘上创建带有奇偶校验的带区卷，来保证提高性能的同时为磁盘添加容错性。
（二）基本磁盘升级到动态磁盘
1、右键单击“我的电脑”选择“管理”，打开计算机管理控制台。
2、在计算机管理中，单击“磁盘管理”，右键单击想升级到动态磁盘的基本磁盘，并选择“升级到动态磁盘”。在“升级到动态磁盘”对话框中选择您想升级到动态磁盘的磁盘。
　　如果您想升级的磁盘中包含启动、系统分区或使用中的页面文件，您需要重新启动计算机来完成升级过程。在升级之前，建议您备份要升级的磁盘中的所有文件，虽然正常的升级过程不会损坏任何文件，但是当转换过程中出现问题时，备份就很有用了。
　　一旦磁盘被升级成动态磁盘后，如果需要回转成普通磁盘，全部数据将会丢失。
　　升级完成后，原系统、启动分区和主分区将成为“简单卷”；原扩展分区中的逻辑盘将成为“简单卷”，而空余空间将成为“未分配的空间”。
（三）动态磁盘介绍和管理
1、简单卷：
简单卷是在单独的动态磁盘中的一个卷，它与基本磁盘的分区较相似。但是它没有空间的限制以及数量的限制。当简单卷的空间不够用时，您也可以通过扩展卷来扩充其空间，而这丝毫不会影响其中的数据。
创建简单卷的方法：
1． 右键单击“我的电脑”选择“管理”，打开计算机管理控制台。在计算机管理中，单击“磁盘管理”。
2． 在“磁盘管理”中，右键单击未分配的空间，并选择“创建卷”。
3． 创建卷向导出现，单击“下一步”，选择“简单卷”并根据屏幕提示输入相关信息。
扩展简单卷的方法：
1． 打开“磁盘管理”，右键单击您想扩展的简单卷，并选择“扩展卷”。
2． 根据“扩展卷”向导的指导输入相关信息，并完成即可。
2、跨区卷：
　　一个跨区卷是一个包含多块磁盘上的空间的卷（至少2块，最多32块磁盘），向跨区卷中存储数据信息的顺序是存满第一块磁盘再逐渐向后面的磁盘中存储。通过创建跨区卷，我们可以将多块物理磁盘中的空余空间分配成同一个卷，利用了资源。但是，跨区卷并不能提高性能或容错。

创建跨区卷的方法：
1． 右键单击“我的电脑”并选择“管理”，打开计算机管理控制台。在计算机管理中，单击“磁盘管理”。
2． 在“磁盘管理”中，右键单击未分配的空间，并选择“创建卷”。
3． 创建卷向导出现，单击“下一步”，选择“跨区卷”并单击“下一步”。
4． 选择想使用的磁盘和输入想在每块磁盘中分配给该卷的空间，并单击“下一步”。然后根据屏幕指示完成向导。
3、带区卷：
　　带区卷是由2个或多个磁盘中的空余空间组成的卷（至少2块，最多32块磁盘），在向带区卷中写入数据时，数据被分割成64KB的数据块，然后同时向阵列中的每一块磁盘写入不同的数据块。这个过程显著提高了磁盘效率和性能，但是，带区卷不提供容错性。

创建带区卷的方法：
1． 右键单击“我的电脑”并选择“管理”，打开计算机管理控制台。在计算机管理中，单击“磁盘管理”。
2． 在“磁盘管理”中，右键单击未分配的空间，并选择“创建卷”。
3． 创建卷向导出现，单击“下一步”，选择“带区卷”并单击“下一步”。
4． 选择想使用的磁盘和输入想在每块磁盘中分配给该卷的空间，并单击“下一步”。然后根据屏幕指示完成向导。
4、镜像卷：
　　我们可以很简单地解释镜像卷为一个带有一份完全相同的副本的简单卷，它需要两块磁盘，一块存储运作中的数据，一块存储完全一样的那份副本，当一块磁盘失败时，另一块磁盘可以立即使用，避免了数据丢失。镜像卷提供了容错性，但是它不提供性能的优化。

创建镜像卷的方法：
1． 首先确保计算机包含两块磁盘，而一块作为另一块的副本。
2． 右键单击“我的电脑”并选择“管理”，打开计算机管理控制台。在计算机管理中，单击“磁盘管理”。
3． 在“磁盘管理”中，右键单击未分配的空间，并选择“创建卷”。
4． 创建卷向导出现，单击“下一步”，选择“镜像卷”并单击“下一步”。
5． 选择想使用的两块磁盘和输入分配给该卷的空间，并单击“下一步”。然后根据屏幕指示完成向导。
5、RAID5卷：
　　RAID(Redundant Arrays of Inexpensive Disks)廉价磁盘冗余阵列
　　所谓RAID5卷就是含有奇偶校验值的带区卷，Windows Server 2003为卷集中的每个一磁盘添加一个奇偶校验值，这样在确保了带区卷优越的性能同时，还提供了容错性。RAID5卷至少包含3块磁盘，最多32块，阵列中任意一块磁盘失败时，都可以由另两块磁盘中的信息做运算，并将失败的磁盘中的数据恢复。

创建RAID5卷的方法：
1． 确保计算机包含3块或以上磁盘。
2． 右键单击“我的电脑”并选择“管理”，打开计算机管理控制台。在计算机管理中，单击“磁盘管理”。
3． 在“磁盘管理”中，右键单击未分配的空间，并选择“创建卷”。
4． 创建卷向导出现，单击“下一步”，选择“RAID5卷”并单击“下一步”。
5． 选择想使用的三块磁盘并输入分配给该卷的空间大小，单击“下一步”并根据屏幕指导完成向导。
★五种卷的功能比较：

高性能
多磁盘
容错
简单卷
N
N
N
跨区卷
N
Y
N
带区卷
Y
Y
N
镜像卷
N
Y
Y
RAID5卷
Y
Y
Y
（四）卷的修复
1、镜像卷的修复
　　当组成镜像卷的所有磁盘中有一个磁盘损坏时，系统还是可以继续运行的，但此时，镜像卷已经失去容错功能，应尽快修复镜像卷。
修复步骤：
（1）关闭计算机，将出现故障的那个磁盘从计算机中拔出
（2）将新的磁盘安装到计算机内
（3）重新开启计算机，运行计算机管理
（4）初始化新磁盘，并转换为动态磁盘
（5）右击“失败的重复”磁盘，选择“删除镜像”，选择标有“丢失”字样的磁盘
（6）右击标记为“丢失”磁盘，选择“删除磁盘”，将失败的磁盘删除
（7）利用未出现故障的磁盘重建镜像卷

2、RAID-5卷的修复
（1）关闭计算机，将出现故障的那个磁盘从计算机中拔出
（2）将新的磁盘安装到计算机内
（3）重新开启计算机，运行计算机管理
（4）初始化新磁盘，并转换为动态磁盘
（5）右击“失败的重复”磁盘，选择“修复卷”，选择用于替换失败磁盘的新磁盘
（6）系统会利用原RAID-5卷中其他正常磁盘的内容，将数据重建到新磁盘，恢复RAID-5卷
（7）右击标记为“丢失”磁盘，选择“删除磁盘”，将这个磁盘删除
（五）课堂练习
1、在虚拟机上添加3块虚拟硬盘，大小分别为1G、2G、3G。
2、初始化新添加的3块虚拟硬盘，并把它们从基本磁盘升级到动态磁盘。
3、在磁盘1上创建一个简单卷，大小为10MB，驱动器名为E，卷的文件系统格式为NTFS。
4、在磁盘1上扩展E卷，使其大小为20MB。
5、在磁盘2上扩展E卷，使其大小为40MB。
6、将磁盘1的15MB和磁盘2的30MB空间合并建立跨区卷F，并格式化为NTFS文件系统。
7、将磁盘1和磁盘2的20MB空间合并建立带区卷G，并格式化为NTFS文件系统。
8、在磁盘1上创建一个大小为20MB的简单卷H，并将它和磁盘2的未指派空间组合成一个镜像卷。
9、将磁盘1和磁盘2的30MB空间合并建立镜像卷I，并格式化为NTFS文件系统。
10、中断镜像卷H，再恢复镜像卷H。
11、删除镜像卷H在磁盘1上的镜像。
12、删除镜像卷I。
13、将磁盘1、磁盘2、磁盘3的30MB空间合并建立RAID-5卷J，并格式化为NTFS文件系统。
14、关闭虚拟机，删除磁盘2，再还原已损坏的镜像卷H和RAID-5卷J。
作业：
1、简述基本磁盘管理方式的含义，主分区、扩展分区和逻辑磁盘的用途。
2、动态磁盘与基本磁盘相比的优越性有哪些？
3、为什么带区卷比跨区卷能提供更好的性能？
4、动态磁盘中的_________卷和_________卷具有容错能力，_________卷和_________卷具有较高的工作性能。
5、镜像卷的磁盘空间利用率是_________，RAID-5卷的磁盘空间利用率是_________。
6、带区卷又称为_________技术，RAID-1又称为_________卷，RAID-5又称为_________卷。
7、简单卷显示为________色，跨区卷显示为________色，带区卷显示为________色，镜像卷显示为________色，RAID-5显示为________色。
8、完成课本P159习题练习中的1-3题。
