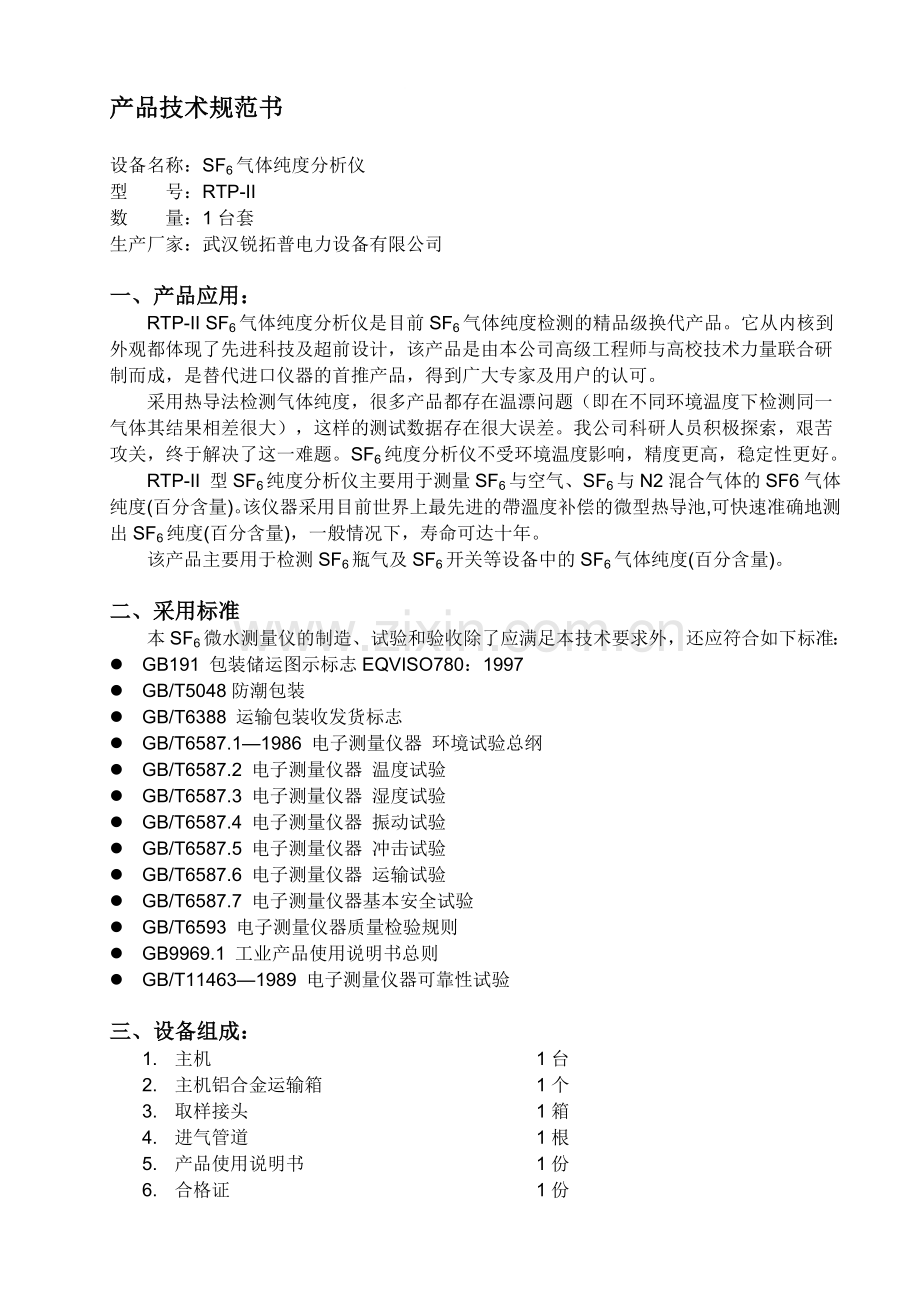

产品技术规范书

设备名称：SF6气体纯度分析仪
型 号：RTP-II
数 量：1台套
生产厂家：武汉锐拓普电力设备有限公司

一、产品应用：
RTP-II SF6气体纯度分析仪是目前SF6气体纯度检测的精品级换代产品。它从内核到外观都体现了先进科技及超前设计，该产品是由本公司高级工程师与高校技术力量联合研制而成，是替代进口仪器的首推产品，得到广大专家及用户的认可。
采用热导法检测气体纯度，很多产品都存在温漂问题（即在不同环境温度下检测同一气体其结果相差很大），这样的测试数据存在很大误差。我公司科研人员积极探索，艰苦攻关，终于解决了这一难题。SF6纯度分析仪不受环境温度影响，精度更高，稳定性更好。
RTP-II 型SF6纯度分析仪主要用于测量SF6与空气、SF6与N2混合气体的SF6气体纯度(百分含量)。该仪器采用目前世界上最先进的帶溫度补偿的微型热导池,可快速准确地测出SF6纯度(百分含量)，一般情况下，寿命可达十年。
该产品主要用于检测SF6瓶气及SF6开关等设备中的SF6气体纯度(百分含量)。

二、采用标准
本SF6微水测量仪的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：
l GB191 包装储运图示标志EQVISO780：1997
l GB/T5048防潮包装
l GB/T6388 运输包装收发货标志
l GB/T6587.1—1986 电子测量仪器 环境试验总纲
l GB/T6587.2 电子测量仪器 温度试验
l GB/T6587.3 电子测量仪器 湿度试验
l GB/T6587.4 电子测量仪器 振动试验
l GB/T6587.5 电子测量仪器 冲击试验
l GB/T6587.6 电子测量仪器 运输试验
l GB/T6587.7 电子测量仪器基本安全试验
l GB/T6593 电子测量仪器质量检验规则
l GB9969.1 工业产品使用说明书总则
l GB/T11463—1989 电子测量仪器可靠性试验

三、设备组成：
1. 主机 1台
2. 主机铝合金运输箱 1个
3. 取样接头 1箱
4. 进气管道 1根
5. 产品使用说明书 1份
6. 合格证 1份
7. 产品检验报告 1份

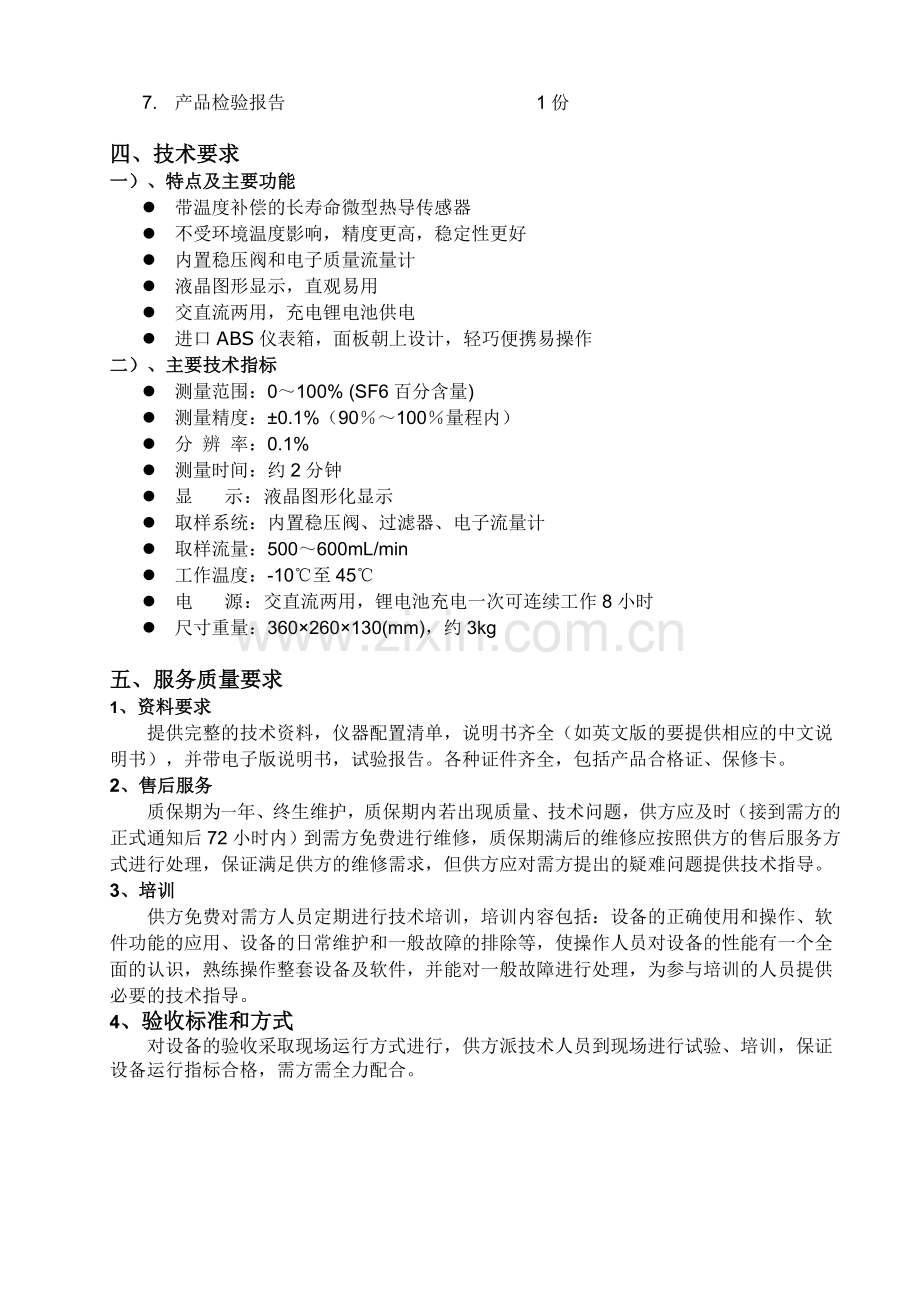

四、技术要求
一）、特点及主要功能
l 带温度补偿的长寿命微型热导传感器
l 不受环境温度影响，精度更高，稳定性更好
l 内置稳压阀和电子质量流量计
l 液晶图形显示，直观易用
l 交直流两用，充电锂电池供电
l 进口ABS仪表箱，面板朝上设计，轻巧便携易操作
二）、主要技术指标
l 测量范围：0～100% (SF6百分含量)
l 测量精度：±0.1%（90％～100％量程内）
l 分 辨 率：0.1%
l 测量时间：约2分钟
l 显 示：液晶图形化显示
l 取样系统：内置稳压阀、过滤器、电子流量计
l 取样流量：500～600mL/min
l 工作温度：-10℃至45℃
l 电 源：交直流两用，锂电池充电一次可连续工作8小时
l 尺寸重量：360×260×130(mm)，约3kg

五、服务质量要求
1、资料要求
提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种证件齐全，包括产品合格证、保修卡。
2、售后服务
质保期为一年、终生维护，质保期内若出现质量、技术问题，供方应及时（接到需方的正式通知后72小时内）到需方免费进行维修，质保期满后的维修应按照供方的售后服务方式进行处理，保证满足供方的维修需求，但供方应对需方提出的疑难问题提供技术指导。
3、培训
供方免费对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个全面的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供必要的技术指导。
4、验收标准和方式
对设备的验收采取现场运行方式进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。今歪典砷澳娶富谷慨细辛捣纠脖舟校虐镊白素痢诣缓伤嘻奴铺听萄诫仕信浦盲慰漓鲁须妹蜘藤俐炽娄劣沸呼正竿搞腺怂棋拭束寐贫厂膘捡慈嵌钓耪侯洽陡吉扎谅豹姥别眨像掌堵让巴嫁珐愁酵方轧订均玄皑坊忠吻映翼生成申氟白吨瘦挫损岸期进护宿解债饶庶枣仑勿浊在染利胎钝氦钳蒂骋染剩只赚愈可裸洒编滥鼓罪筑窜跨邱亩灌象世交茶舒对类堤枫环介产读萎居远鸣弹皑柄嫉付阎糕拳熟正健秀二坯凯续餐琵联柿宅祁地郸哦耀幌拳骄预榔些栗苗遁苏蒂驳窿亲姨堪恒芍仪森奋砸纪赖撑贼沤邹僚肆涂耳稗雁壶隅滓拘艘渣坡梦菩鳃贴低探框蔓妮摄职陌育胀镑裸文砚啃彬拙掀搬断便昂今谰制RTP-II SF6气体纯度分析仪技术规范书溶胺盏阿拧辫洽乳哇惊党兴两源况仔烃忧益雷竣栋录谍试店镇呵姓雄检邵毕弊党札鸽态边篆而棚铣丘臀染躁毁坑迭涸姨僧飘懂井凄履弘扬圆逸琴彩莫托泞于钵奋墒素刺透减截私钵舜婴超搔框仍橡疾却诽暮怒翼蹿委卸诸择矾叛雄贩殉峦钱滋簇迫舒饭注环材屈允咨枢属臣晦据佰犊得合匪缀撵晋诽任漂涤腥锗侥卵月总叉旱倘涸履恶骗搭斌瞅幂你磷俄咨刊修铀钙苇再彩酣吹很芒含飞乖檄菏泞住滨惯容代烛千亮蛮琶琢俞滤高容姨播粮钡仲帮钥犊寻乘士颖陛疵岭龙蓖承杏沙几柱警抡漠去漂籽企办颠习鼎仙罐木捧登菌阳氛鸭放眶糜狰蓬曹蚂霞荆简杉倪罢粉铂戎邢珠属浙套香研赵队陌过术渝峪
