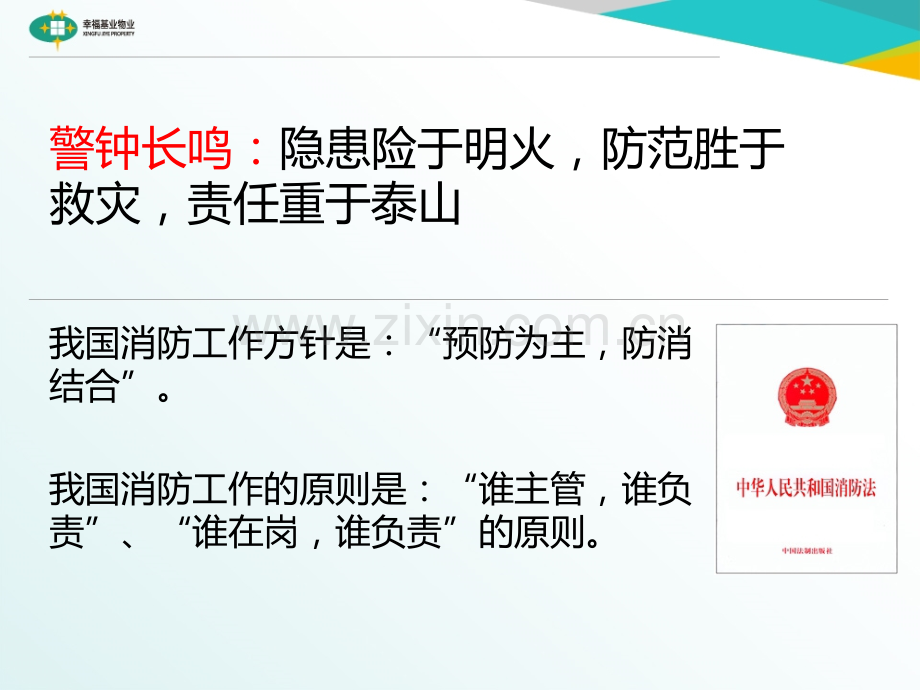

消防火灾自动报警联动控制系统工作原理及操作部门：工程维修中心日期：2015年4月27日警钟长鸣：隐患险于明火，防范胜于救灾，责任重于泰山我国消防工作方针是：“预防为主，防消结合”。我国消防工作的原则是：“谁主管，谁负责”、“谁在岗，谁负责”的原则。什么是火灾？火灾种类（根据物质燃烧及燃烧性质划分）火灾是指在时间和空间上失去控制的燃烧所造成的灾害。lA类火灾：指含碳固体可燃物；如：木材、棉、毛、麻、纸张lB类火灾：指甲、乙、丙类液体；如：汽油、煤油、柴油、甲醇、乙醇、丙酮lC类火灾：指可燃气体；如：煤气、天然气、甲烷、乙炔lD类火灾：指可燃金属；如：钾、炳、镁、钛、锂、铝 用7150灭火器。l带电火灾：指带电物体燃烧的火灾。4消防火灾自动报警联动控制系统工作原理及操作234目目录录火灾自动报警及消防联动控制系统概述消防水自动灭火系统工作原理火灾自动报警及消防联动控制系统图演示火灾自动报警及消防联动控制系统的组成15消防联动系统控制主机具体操作方法6消防系统的年度维保内容5火灾自动报警及消防联动控制系统概述16概述1：怎样才能使消防火灾自动报警及联动控制系统在防火工作中发挥巨大的作用，这就取决于火灾自动报警及消防联动控制系统的设计和施工，设计人员在进行火灾自动报警及消防联动控制系统设计时，一般是根据建筑物的实际情况，遵循现行国家标准高层民用建筑设计防火规范、建筑设计防火规范、火灾自动报警系统设计规范等消防法律法规进行设计，但对于火灾自动报警及消防联动控制系统主机的配置，设计人员一般都不会进行详细的设计;中华人民共和国消防法第十八条：同一建筑物由两个以上单位管理或者使用的，应当明确各方的消防安全责任，并确定责任人对共用的疏散通道、安全出口、建筑消防设施和消防车通道进行统一管理。住宅区的物业服务企业应当对管理区域内的共用消防设施进行维护管理，提供消防安全防范服务。7河北省消防设施管理规定第二十条建筑消防设施的使用单位或者管理单位应当履行下列日常管理责任，确保建筑消防设施完好有效：概述2：（一）明确建筑消防设施的管理人员及其职责；（二）制定落实建筑消防设施维修、保养、检测等操作规程和管理制度；（三）定期组织对建筑消防设施进行巡视检查、测试检查；（四）组织自动消防设施的操作、管理人员接受消防安全培训；（五）配备经消防安全培训合格的消防控制室值班、操作人员，落实消防控制室24小时两人值班制度，及时发现并准确处置火灾和故障报警；（六）建立建筑消防设施配置、运行、检测等情况的管理档案。8为了能及时发现并处理建筑内火灾,可设置火灾自动报警系统和消防联动系统,将火灾扑灭在初期阶段。火灾自动报警系统是由触发装置、火灾报警装置、以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位、记录火灾发生的时间，使管理者能及时发现、及时处理。消防联动系统是火灾自动报警系统中的一个重要组成部分。通常包括消防联动控制器、消防控制室显示装置、传输设备、消防电气控制装置、消防设备应急电源、消防电动装置、消防联动模块、消防栓按钮、消防应急广播设备、消防电话等设备和组件。概述3：92火灾自动报警及消防联动控制系统的组成10注：由于每个建筑的使用性质和功能要求不同，选择哪些控制系统也应根据工程的实际情况来决定。但无论选择哪几种控制系统，其控制装置均应集中于消防控制室内，即使控制设备分散在其他房间，其操作信号也应反馈到消防控制室。火灾自动报警联动控制系统构成火灾应急照明与疏散指示标志的控制火灾应急广播控制电梯迫降控制自动灭火控制防烟、排烟及空调通风控制常开防火门、防火卷帘门控制室内消火拴、喷淋控制系统功能系统功能组成组成非消防电源强切系统火灾警报装置控制（设备报警）火灾报警控制（系统报警）11u主机设备配置常见消防火灾自动报警联动控制系统构成多线制控制盘（软启）手动控制盘（直启）直流不间断电源消防应急广播系统消防电话系统回路卡CRT系统注1：CRT系统是消防主机的一个辅助系统；其实就是一台电脑，电脑里面安装好软件，可以以平面图的形式显示你消防主机的烟感、温感及联动设备等等。当消防主机报警时，CRT电脑也会在图上反映出来，从而可以画面的形式告诉你哪个地方在报警。也可以在CRT里确认报警及联动等功能。注2：使用环境：温度：040；相对湿度80，不结露。12现在各厂家报警系统均采用两总线制布线方式，也就是两棵线上可并联多个报警设备（烟感、温感、手报等），根据各厂家回路容量的不同，可能这两根线所连接设备最大数量也不一样。多线制是针对于总线制来说的，我们国家消防规范有规定，对于一些重要的设备（如：消火栓泵、喷淋泵、排烟机等）必须用多线制进行控制，也就是每台设备必须有单独的控制线与消防主机相连接，这样即使某个设备的线路出现了故障或被火烧短也不会影响其他设备的使用。总线制布线方式的优点：布线简单，施工方便，工程造价低缺点：一旦某处线路有问题可能会影响一段线路（也可能整个回路）上的设备不能正常工作多线制优点：一处线路有问题不会影响其他设备的正常工作缺点：布线复杂，工程造价高消防系统的总线制与多线制的区别13单/双联控制模快声光报警器远程回传压力表压力开关感烟探测器感温探测器湿式报警阀u现场设备配置常见消防火灾自动报警联动控制系统构成水压警铃信号蝶阀143消防水自动灭火系统工作原理15水灭火系统各部件构成16保护区域内发生火灾时，温度升高使闭式喷头玻璃球（普通喷淋头熔点为68、厨房内使用的喷淋头一般为93 ）炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。消防水自动灭火系统工作原理117火灾报警原理 后续火警信息。如果联动关系满足，且处于自动允许状态，联动控制输出。系统所接的探测部件感知了火灾参数、启动手动报警按钮、输入模块所配接的设备发出了相应动作等情况，都将在控制器中产生火灾报警。报警时“火警”灯亮，并有火警声响（救火车声响），在液晶屏上显示首次火警、火警总数及地址。故障报警 为了保证火灾报警的可靠性（避免漏报），在系统正常运行时，主控单元不断对现场所有的部件与设备（包括其内部元器件）、报警总线、控制器内部的关键电路及电源进行检测，一旦有异常立即报警。报警时，“故障”灯亮，并有故障音响（救护车声响），显示屏自动切换到故障显示，显示报警相关信息。火警优先原则 系统具有火警优先功能，即当系统存在故障的情况下出现了火警，则系统由报故障状态自动转变为报火警，而当火警被清除后又自动报出原有故障。当系统存在某些故障而又未被修复后时，会影响火警优先功能，这在应用中应注意到：1.当本部位探测器损坏后部位出现火警 2.总线部分故障（如总线开路或短路等）消防电自动灭火系统工作原理218消防水系统控制原理图194火灾自动报警及消防联动控制系统图演示20消防主机CRT声光报警切换模块控制器楼层显示器消防广播手报隔离模块监视模块控制模块联动设备现场监视设备普通探测器烟感温感消防电话消防联动控制系统系统图21主 泵备用泵稳压水箱信号蝶阀压力表延迟器水力警铃压力开关水流指示器信号蝶阀末端试水装置水泵电控柜湿式报警阀消防水池消防控制室联动控制柜消防控制系统原理示意图22主 泵备用泵水箱压力表水流指示器报警阀消防水池排气阀楼层显示器火灾报警铃火灾报警控制器当顶层温度达到玻璃泡的动作温度时，喷头玻璃泡就会破裂。探测器压力开关水泵接合器预作用喷淋原理示意图23消消 防防控制室控制室按 钮 指示灯n层火警及启泵信号3层2层按 钮 指示灯1层电控控柜柜稳压补压装置主 泵备用泵水泵启动信号水泵状态信号市政给水室内管网消防水池手动控制状态演示消 防控制室电控柜消火栓箱水泵接合器室内消火栓控制原理示意图245消防联动系统控制主机具体操作方法25消防联动系统控制主机正常状态及一般操作方法控制器的操作分为两种,一种是对一般的使用者,一种是对专业人员而设,例如故障排除,系统检修等.对于供专业人员使用的功能,一般使用者可不必了解,以下为一般使用人员应熟悉的一些东西,其余情况可找专业人员处理。控制器正常监视状态:无任何音响发出；火警灯,故障灯不亮；主电运行灯闪亮；液晶无任何火警,故障,联动信息显示，时钟每隔1秒更新一次；液晶在正常监视状态下运行一段时间后,若无任何操作,将进入屏幕保护状态,液晶的背景光被关闭。但按下任一键后,将恢复正常显示状态。控制器报火警后处理:(消防设备设施不完善的情况下，此操作根据现场情况仅供参考)首先按下消音键,火警声响将停止,观察报火警地址,确定具体场所,派人查看,进行相关处理.若是误报,检查产生误报的环境原因,例如有人吸烟,灰尘,电焊等。处理完毕后,且产生火警的条件已消除,此时若想控制器进入正常监视状态,按下复位键即可。26 JB-TB-JBF-11S 模拟量智能火灾报警控制器 北大青鸟环宇 消防设备(河北)有限公司 正常运行！当前控制方式：自动允许，手动允许 2001/04/07 09：03：00联动 设置 查询 测试 帮助F1F2F3F4F5 JB-TB-JBF-11S火灾报警控制器显示首页如图所示。显示屏上显示当前日期和时间，显示专线联动盘的当前控制方式。屏幕的最下一行提示：按F1可以进入“联动”菜单，按F2进入“设置”菜单，按F3进入“查询”菜单，按F4进入“测试”菜单。以北大青鸟消防火灾自动报警系统为例，系统操作具体操作如下：联动操作 设备回路*设备地址*修改 启动 撤消 退出F1F2F3F4F5首先将“手动方式”切换开关切换到“允许”状态，手动允许灯亮，显示屏显示“手动允许”，然后在此图状态按F1选择“联动”，显示页切换到此画面，此时，输入待动作设备所在回路号和地址（163）。确认回路号及地址号无误时按F3键启动联动设备，如果回路号或地址号有误，按F1键后重新输入1、进入系统操作：27查询选项1.注册登记地址2.被隔离部件3.系统配置4.联动编程5.专线控制检测6.组网控制器7.事件查询8.查询探测器灵敏度 请按数字键选择相应功能F1F2F3F4F5 在此画面状态，按F3，进入查询选项菜单，在此菜单中你可以查询到如下信息：被登记的部件的总数及具体地址，显示被隔离部件号及总数，系统的配置情况，联动逻辑关系，存储的历史事件及探测器的灵敏度。选择1：查询被登记的地址总数。选择2：查询被隔离部件及总数。选择3：查询系统配置。选择4：查询联动编程 选择5：查询专线检测情况。选择6：查询组网情况。选择7：查询历史记录。选择8：查询探测器灵敏度 退出 2、查询操作：28火警信息：01/05/28 总数：01-001 输入 12:00联动：动作总数：001 回答总数：000 专线01 手动启动 12：00联动 操作 查火警 查联动 回首页F1F2F3F4F5控制器报火警时，显示报警部位和报警时间。当火警部位故障比较多时，可分多屏显示，按F4进行翻页，按F3回到首页，按F2回到控制器正常显示页，这时可以进行其它的操作。注意控制器报火警时不能进行设置操作。如果有联动时在联动信息窗口显示联动部位和联动时间以及联动停止和停止时间。当前控制方式：自动允许，手动允许 火警第01页 联动第01页1、控制器声报警(救火车声响)；2、控制器光报警；3、显示报警地址、首址、报警总数；4、火警输出；5、如果配接打印机将打印报警信息、报警时间；6、存档报警地址和报警时间；7、满足事先编制好的联动逻辑（联动公式）关系，且自动处于自动状态，联动输出；3、控制器火警时：29第一步：手动摁下操作键摁钮；第二步：屏幕会显示请输入密码，输入（密码：111）选择确认屏幕会显示：第三步：首先将手动方式切换开关切换到允许状态,然后按键进入联动,此时输入想动作设备所在回路号和地址(163),如果输入有错误,可以按下修改键重新输入,若正确,则按下启动键,如果输出动作命令已被正常发送出去,则提示启动已输出,若输出动作命令未被发送出去,则用户可根据提示查找原因。第四步：若想撤销设备动作,则可在输入设备所在回路号和地址(163),如果输入有错误,可以按下“修改”键重新输入,若正确,再按下“撤销”键,如果撤销动作命令已被正常发送出去,则提示“撤销已输出”,若命令未被发送出去,则用户可根据提示查找原因；4、火警处理：火警信息：01/05/28 总数：01-001 输入 12:00联动 操作 查火警 查联动 回首页F1F2F3F4F5当前控制方式：自动允许，手动允火警第01页 联动第01页联动：动作总数：001 回答总数：000 专线01 手动启动 12：00注意:以上操作仅知道动作命令信号已从控制器发出,并不表示设备已动作。设备是否动作,可退出联动页面,查看总线控制设备的应答信号是否被收到,若未收到,可能是设备没有应答线或设备有问题,或者设备未动作,此时需派人察看。30 第五步：将此手动控制盘中的钥匙控制全部由禁止档位改为允许档位（慎重）31F1F2F3F4F5 首先将“手动方式”切换开关切换到“允许”状态，手动允许灯亮，显示屏显示“手动允许”，然后在图例状态按F1选择“联动”;此时，输入待动作设备所在回路号和地址（163）。确认回路号及地址号无误时按F3键启动联动设备，如果回路号或地址号有误，按F1键后重新输入；联动操作 设备回路*设备地址*修改 启动 撤消 退出F1F2F3F4F5 JB-TB-JBF-11S 模拟量智能火灾报警控制器 北大青鸟环宇 消防设备(河北)有限公司 正常运行！当前控制方式：自动允许，手动允许 2001/04/07 09：03：00 第六步：启动联动设备（慎重）32当手动控制盘中的钥匙启动允许档位，即可实现现场相关区域的设备联动。控制盘中的钥匙启动允许档位，即可实现现场相关区域的设备联动，但：或33 1、故障处理有故障时，首先按下消音键,故障声响将停止,根据故障种类,立刻或延后找专业人员处理.故障排除后,故障显示和声响可自动消失。所有的故障报警都保存在历史记录中，通过查询可以了解报警信息；F1F2F3F4F5请在光标处输入3位密码：-退出2、设置操作在设置操作项中可以进行如下操作：校日期和时间、进行部位登记、部位隔离、联动编程、设置本机地址、开关打印机、进行系统配置、控制器编码；如想进行上述内容的操作应先进入设置菜单根据液晶屏上的提示，按F2选择“设置”功能。这时显示页面要求输入用户密码，密码输入正确后方可操作下一步，本控制器的密码是119（此密码只能值班人员掌握）。输入119后进入设置菜单；故障信息 2001/04/24 14：46：4003回路故障01回路002号联动 操作 首页 翻页 第1 页F1F2F3F4F5 其他操作：34故障部件隔离设置：请在光标位置输入正确的数字（回路两位，地址三位），然后按相应的功能键。_ 回路 _ 号 修改 隔离 解除 退出F1F2F3F4F53、故障部件隔离（屏蔽）查询到系统中被隔离的部位号及总输入故障部件回路号和地址号，则该故障部件被隔离，控制器不再报故障。当有故障被隔离时，面板隔离指示灯亮，进入查询菜单到系统中被隔离的部位号及总数 关 退出4、开关打印机消防主机控制器可以配接微型打印机，打印机可以开放使用，也可以关断不用。按F4进行“开”、“关”切换。当显示“开”时，按F4为关，同样，当显示“关”时，按F4为开，按F5退回的首页。设置打印机打印机当前状态：开 关 退出F1F2F3F4F535退出设置选项1.日期与时钟2.回路部件注册登记3.故障部件隔离4.联动编程5.本机地址6.系统配置7.开关打印机8.专线控制检测9.清除操作 0其它设置 F1F2F3F4F55、其他：根据所需要操作的内容，按数字键盘上的相应数字键进行选择，退出此菜单按“F5”。选择”1”进入校日期时间菜单；选择”2”进入回路部件注册登记；选择”3”进入部位隔离操作；选择”4”进行联动编程；选择”5”设置本机地址；选择”6”进行系统配置；选择”7”开或关打印机；选择”8”专线控制盘是否检测设置；选择”9”清除操作；选择”0”地址编码等操；366消防系统的月、季度、度维保内容37消防系统工程部维保表单严禁用湿手或潮湿物品接触设备防止静电产生中控室内严禁堆放杂物严防小动物进入对中控室监控主机、消防主机小心使用；不得随意转动监控探头，未经领导同意不得查看录像资料。中控室设备发生故障时，及时上报，不得擅自处理。38中控值班人员需要注意事项39
