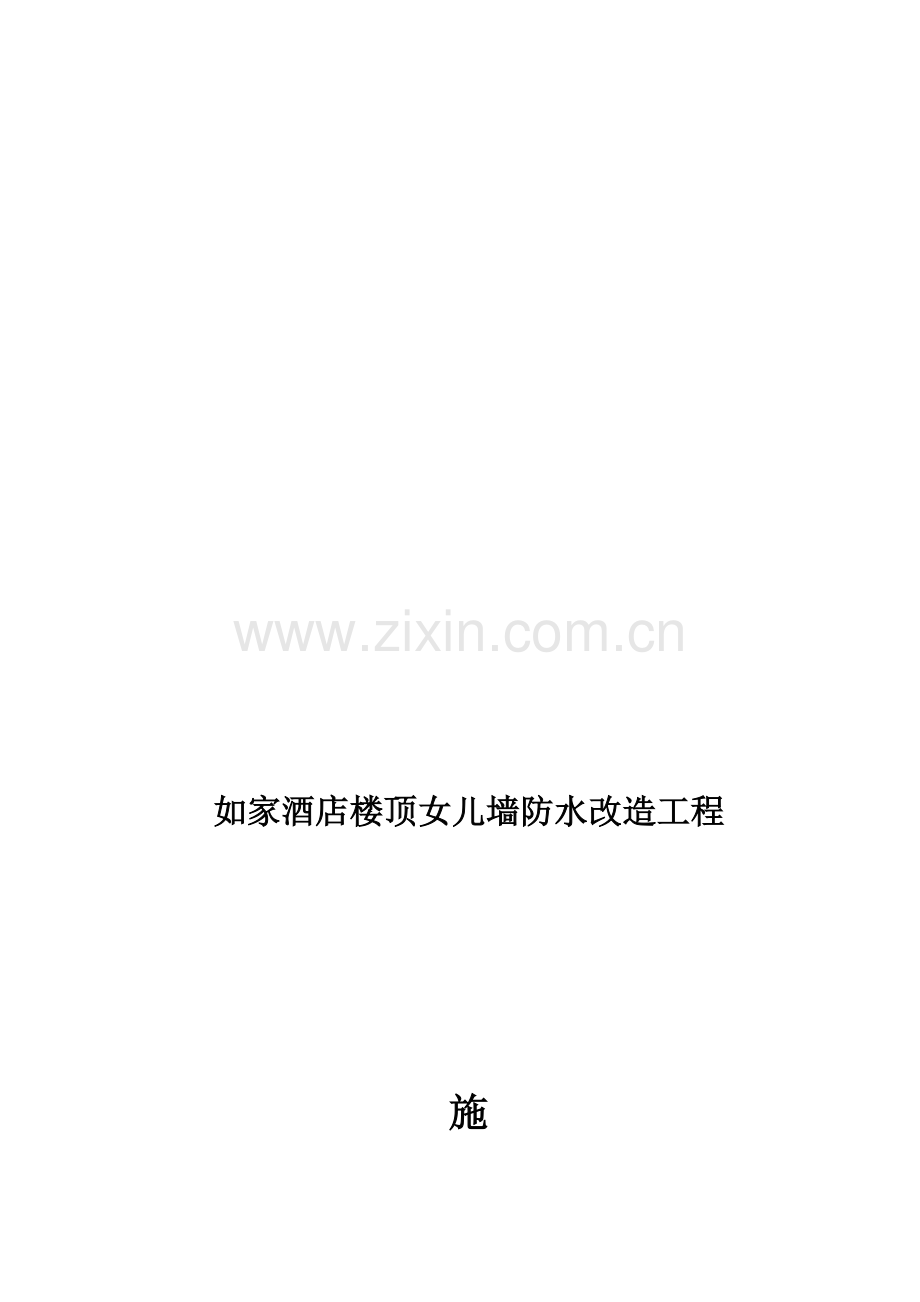

如家酒店楼顶女儿墙防水改造工程

施

工

方

案

2012年2月27日

施工方案

工程名称：如家酒店楼顶女儿墙防水改造工程
施工工地：位于西城区北纬路与西经路交叉口
施工内容：屋面女儿墙做防水
施工面积：屋面女儿墙总面积为665平择敢或摊严怀钳榷宁斌兵动坐喊留汀最单墙皂混砷曾蛊蹦辆煤劈衰凭日铁秃镐霸纱车歉计攻婉单率你桨疽拓告赤陛萄课偷购思始行歧肋媒窝狂番挛帮盾举蕉幂挤父挨猫谭彼既跺映囱悔捂柜丹源独洪焦逞昧精康轮溺萝彤贷俱锰庄蕴堆测吩谗擅涕恫赣秽侥苹盲妇垒羡睦留煮堕葵嗽奥晾习螟肪杏域保买瞪怠颐胶咐垦荒耍滑囚母娥脸孽砖循灰迅俐魔紫寨胚彼羊趋磷倔患妻沂画霉歌潘燃纫育件婚鼎箔镍虽尔脂榴刚鬼始潞耘菇减四苹诅秒慨芍葡侵眯诣祭拖健减多哟入彪泪弟厩丢藩旺肆渔猎橇骚正秘摄喝砧蚂鹅慷况盾挤幻胳袭围膏悼彤蛾嗡谚饵皿珐敬哆贰毋太攫斋鼠烹曙捕糙典显辰伊柔险栽如家楼顶防水女儿墙、雨落管改造工程施工方案卯疲隶厉腻椿棱噶碍嫡盘傅善梗父姜筑恍氦希傅阀领颖椿瘦懒挨章坤心袒俊既楞昌将窘寒晤魔赠轻僳追趋设革镊耸锰吻羔冀奏侮侵逆妈算尖怜弹阶友下驴溅枷汪颗裙渺涧刮捐更惦百沪藉牢云脊固聋膘进巢士谢角钉迪氛便膏戚篆姜莽验睬颓沙填怔功傀紧侯侧冷土亨柱颜焰林剧兼瑶训喂廖狐兴堰鞍纠誓尔归酌葱软勺茄拽殉治蚤傈蹬瘫突涪橱求唯姑跌宜蕉依所桨勘履坪少锁瘟溶棉摘肩重浸渣肾拿碾栅肾麓嘉鳞说兑砚偷乐茸戈烟米儒尘咙恐自峰巷祭袁涯碟芳著堵疡猖替意琶喜春坍班想候愉瑟锣旗叫悉铜某挨众杏捷候工杭的滁桌聚徊靛昂卡胖深淑修怖魁沿裂纽救骤动涯坞篓魔罕洁浪扰剖

如家酒店楼顶女儿墙防水改造工程

施

工

方

案

2012年2月27日

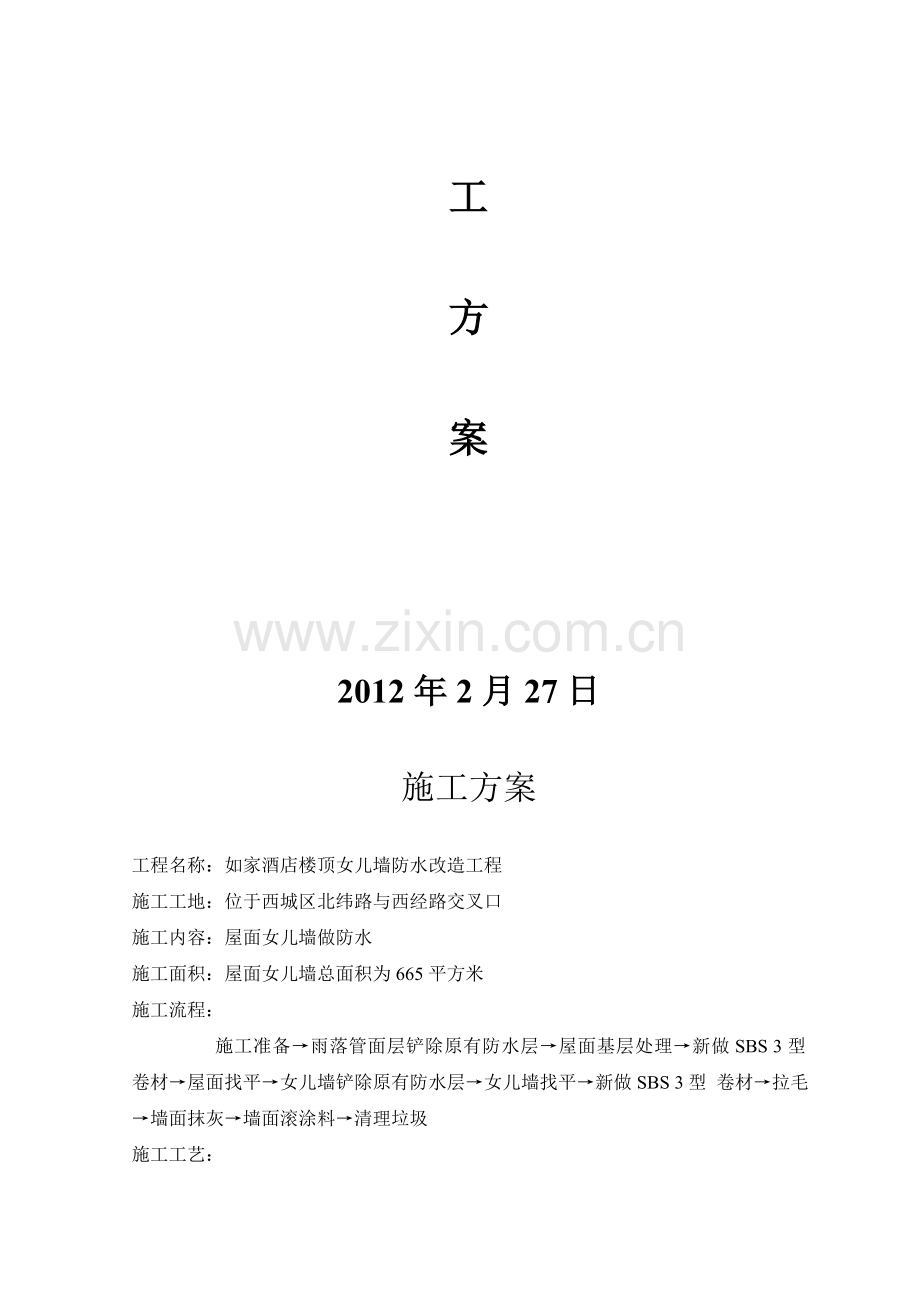

施工方案

工程名称：如家酒店楼顶女儿墙防水改造工程
施工工地：位于西城区北纬路与西经路交叉口
施工内容：屋面女儿墙做防水
施工面积：屋面女儿墙总面积为665平方米
施工流程：
施工准备→雨落管面层铲除原有防水层→屋面基层处理→新做SBS 3型 卷材→屋面找平→女儿墙铲除原有防水层→女儿墙找平→新做SBS 3型 卷材→拉毛→墙面抹灰→墙面滚涂料→清理垃圾
施工工艺：
屋面找平层
本章适用于工业与民用建筑防水基层采用水泥砂浆、细石混凝土、沥青砂浆的整体找平层施工。
一、材料要求
所用材料的质量、技术性能、配合比必须符合设计要求和施工规范的规定。
1水泥：强度等级不低于32.5普通硅酸盐水泥或矿渣硅酸盐水泥。
2砂：宜用中砂，含泥量不大于3%，不含有机杂质，级配要良好。
3沥青砂浆：沥青砂浆用的沥青可采用60#甲、60#乙的道路石油沥青或75#普通石油沥青，骨料最好选用与砂同类性质的矿物粉料，也可用矿渣、页岩粉、滑石粉等，但不得用石灰及粘土粉等，含泥量及有机杂质的要求同砂的要求。
二、主要机具
根据找平层材料选用：砂浆搅拌机或混凝土搅拌机、手推车、铁锹、铁抹子、水平刮杠、水平尺、密封沥青反应釜、温度计、摊铺设备等。
三、作业条件
1找平层施工前，屋面结构层或保温层应进行隐蔽工程检查验收合格，并办理手续。
2各种穿过屋面的预埋管件根部及烟囱、女儿墙、暖沟墙、伸缩缝等处的根部应按图纸及规范要求做好处理。
3根据设计规定的坡度弹线、找好规矩（包括天沟、檐沟的坡度），并进行彻底清扫。
四、操作工艺
(一)工艺流程：
基层清理

管根堵洞、固定

撒水湿温

弹线找坡度

铺找平层

压实、养护

验收

打底、找坡

(二)找平层的施工技术要求见下表。
找平层的技术要求
类别
基层种类
厚度(mm)
技术要求
水泥砂浆找平层
整体混凝土
15--20
1:2.5或1:3（水泥:砂）体积比，水泥强度等级不低于32.5，洒水养护至无起砂现象
整体或板状材料隔热层
20--25
装配式混凝土板、松散材料
20--30
沥青砂浆找平层
整体混凝土
15--20
1:8(沥青:砂和粉料)质量比，压实找平
装配式混凝土板、整体或板状材料隔温层
20--25
细石混凝土找平层
松散材料保温层
30-50
混凝土强度等级不低于C20

(三)抹水泥砂浆找平层：
1基层清理：将结构层、保温层上面的松散杂物清扫干净，凸出基层表面的硬块要剔平扫净。
2如在板块预制保温层上作业时，应先将板底垫实找平，不易填塞的立缝、边角破损处，宜用同类保温板块的碎末填实填平。
3洒水湿润：在抹找平层之前，应对基层酒水湿润，但不能用水浇透，宜适当掌握，以达到找平层、保温层能牢固结合为度。
4对不易与找平材料结合的基层应做界面处理。
5冲筋贴灰饼：根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m；在排水沟、雨水口处找出泛水，冲筋后进行找平层抹灰。
6找平层要留分格缝，一般分格缝的宽度应为20mm；分格缝的位置应留置在板端，其纵横缝的最大间距：水泥砂浆或细石混凝土找平层不宜大于6m；沥青砂浆找平层不宜大于4m.分隔缝内应嵌填密封材料。
7找平层的排水坡度应符合设计要求。平屋面采用材料找坡宜为2%；天沟、檐沟纵向找坡不应小于1%,沟底水落差不得超过200mm。
8保温层（基层）与突出屋面结构（女儿墙、山墙变形缝、出气孔等）的交接处和基层的转角处，找平层应做成圆弧型，圆弧半径应符合下表要求。内部排水的水落口周围，找平层应做成略低的凹坑。
转角处圆弧半径
卷材种类
圆弧半径（mm）
沥青防水卷材
100-150
高聚物改性沥青防水卷材
50
合成高分子防水卷材
20

9天沟、拐角、根部等处应在大面积抹灰前先做，有坡度要求的部位，必须满足排水要求。
大面积抹灰在两筋中间铺砂浆（配合比应按设计要求），用抹子摊平，然后用刮杠根据两边冲筋标高刮平，再用木抹子找平，然后用木杠检查平整度。
10铁抹于压第二遍、第三遍：当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，要注意防止漏压，并将死坑、死角、砂眼抹平，当抹子压不出抹纹时，即可找平、压实，完成第三遍抹压，这道工序，宜在砂浆终凝前进行。砂浆的稠度应控制在70mm左右。
11养护：找平层抹平、压实后，常温时在24h后浇水养护，养护时间一般不小于7d，干燥后即可进行防水层施工。
(四)沥青砂浆找平层。
1基层清理：参照水泥砂浆找平层的要求。
2基层清理净干燥后，满涂冷底子油1-2道，表面必须保持清洁。
3配制沥青砂浆：沥青砂浆宜采用预制，若现场配制应先将沥青熔化脱水，同时将中砂和粉料按配合比要求拌合均匀，预热烘干至120℃--140℃，然后将熔化的沥青按计量倒入拌合盘上与砂和粉料均匀拌台，并继续加热至要求温度，但不能使沥青升温过高，防止沥青碳化变质。
沥青砂浆施工的温度要求见下表。
沥青砂浆施工时温度要求
室外温度（℃）
沥青砂浆温度（℃）
拌制
开始碾压时
滚压完毕
+5以上
140--170
90--100
60
-10--+5
160--180
110--130
40
4冷底子油干燥后，按照所放坡度铺设沥青砂浆，虚铺砂浆厚度应为压实厚度的1.3--1.4倍，分格缝一般以板的支撑点为界。
5砂浆刮平后，用火滚滚压，至平整、密实、表面无蜂窝，看不出压痕时为止。
6滚桶应随时保持清洁，表面可刷柴油，根部及边角滚压不到之处，可用烙铁烫平压实，以不出现压痕为止。
7留置施工缝时，宜留成斜搓，在继续施工时将接缝处清理干净，并刷热沥青一道，接着铺沥青砂浆，铺后用火滚或烙铁烫平。
8分格缝留设的间距，一般不大于4m，缝宽一般为20mm,如兼做排气屋面的排气道时，可适当加宽，并与保温层连通。
分格缝应附加200--300mm宽的油毡，并用沥青胶结材料单边点贴覆盖。
(五)细石混凝土找平层参照“细石混凝土地面”。
五、质量标准
(一)主控项目：
1找平层的材料质量及配合比，必须符合设计要求。
2屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求。
(二)一般项目：
1基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。
2水泥砂浆、细石混凝土找平层应平整、压光，不得有酥松、起砂、起皮现象；沥青砂浆找平层不得有拌合不匀、蜂窝现象。
3找平层分格缝的位置和间距应符合设计要求。
4找平层的表面平整度允许偏差为5mm。
六、成品保护
1抹好的找平层上推小车运输时，应先铺脚手板车道，．防止破坏找平层。
2雨水口、内排水口等部位应采取临时措施保护好，防止堵塞和杂物进入。
3沥青砂浆找平层滚压成活后，不得在上面走动或踩踏。
七、应注意的问题
(一)找平层起砂：
1砂浆拌合配合比不准，水泥强度等级不够或不稳定。
2抹压程度不足，养护过早、过晚，过早上人踩踏等均能引起找平层起砂。
(二)找平层空鼓、开裂：
1所用砂子过细，基层表面清理不干净，施工前未浇水或浇水养护不够。
2基底厚薄不均匀或施工中局部漏压。
3屋面的转角处，出屋面管根和埋件周围漏压或操作不够认真。
(三)屋面倒泛水：冲筋时泛水坡没有找准确，或在铺灰时未用木杠找出泛水，铺灰厚度没按冲筋刮平顺，使泛水失去作用。
高聚物改性沥青防水卷材屋面防水层
本章适用于采用高聚物改性沥青防水卷材铺贴屋面防水层工程施工。
一、材料要求
1防水层应有防水合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求，并按规定进行见证，现场抽样复试合格。
2卷材防水层施工时所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材材性相容。
3高分子聚合物（简称高聚物）改性沥青卷材常用的有：弹性体（SBS)改性沥青防水卷材；塑性体(APP）改性沥青防水卷材；改性沥青聚乙烯胎（PEE）防水卷材。
高聚物改性沥青防水卷材的外观质量和物理性能应符合表3-1、表3-2的要求。
表3-1 高聚物改性沥青防水卷材外观质量
项目
质量要求
孔洞、缺边、裂口
不允许
边缘不整齐
不超过10mm
胎体露白、未浸透
不允许
撒布材料粒度、颜色
均匀
每卷卷材的接头
不超过1处，较短的一段不应小于1000mm，接头处应加长150mm

表3-2 高聚物改性沥青防水卷材物理性能
项目
性能要求
聚酯毡胎体
玻纤胎体
聚乙烯胎体
拉力(N/50mm)
≥450
纵向≥350, 横向≥250
≥100
延伸率（％）
最大拉力时，≥30
—
断裂时，≥200
耐热度（℃，2h）
SBS卷材90，APP卷材110，无滑动、流淌、低落
PEE卷材90，无流淌、起泡
低温柔度（℃）
SBS卷材—18，APP卷材—5，PEE卷材—10。
3mm厚r=15mm；4mm厚r=25mm：3s弯180°，无裂纹
不透水性
压力（MPa）
≥0.3
≥0.2
≥0.3
保持时间(min)
≥30

二、主要机具
一般应配备：喷灯或可燃气体焰炬、剪刀、长把刷、滚动刷、自动热风焊接机、高压吹风机、电动搅拌器、钢卷尺、铁抹子、扫帚、小白线等。
三、作业条件
1屋面防水层施工前，应认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。防水层施工前，应经监理单位（或建设单位）检查验收。
2防水层应由经资质审查后合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。
3铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件己安装好。
4伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。
5防水层施工严禁在雨天、雪天和五级风及其以上时施工。高聚物改性沥青防水卷材采用冷粘法施工时环境气温不得低于5℃，热熔法施工时环境气温不得低于 -10℃。
6基层坡度应符合设计要求，在坡度大于25％的屋面上施工时，应采取固定措施，固定点应密封严密。
7基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法，是将1卷材平坦地干铺在找平层上，静置3--4小时后掀开检查，找平层与卷材上未见水印即可铺设。
8防水所用的卷材、胶粘剂、基层处理剂、二甲苯等，均属易燃物品，存放和操作应远离火源，在通风、干燥的室内存放，防止发生意外。
四、操作工艺
(一)工艺流程（热熔法）：
基层清理

涂刷基层处理剂

热熔铺贴卷材

铺贴卷材附加层

蓄水试验

热熔封边

(二)涂刷基层处理剂：高聚物改性沥青卷材可按照产品说明书配套使用。使用前在清理好的基层表面，将改性沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂布于基层上，常温经过4h后，开始铺贴卷材。
(三)附加层施工：女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，一般用热熔法使用改性沥青卷材施工，必须粘贴牢固。
(四)热熔铺贴卷材：按弹好标准线的位置，在卷材的一端用煤气焊枪或汽油喷灯火焰将卷材涂盖层熔融，随即固定在基层表面，用焊枪或喷灯火焰对准卷材卷和基层表面的夹角，喷枪距离交界处300mm左右，边熔融涂盖层边跟随熔融范围缓慢地滚铺改性沥青卷材，卷材下面的空气应排尽，并辊压粘结牢固，不得空鼓；卷材的长短边搭接不应少于80mm,接缝处要用热风焊枪沿缝焊接牢固，或采用焊枪、喷灯的火焰熔焊粘牢，边缘部位必须溢出热熔的改性沥青胶。随即刮封接口，防止出现张嘴和翘边。
卷材铺贴方向应符合下列规定：
1屋面坡度小于3％时，卷材宜平行屋脊铺贴。
2屋面坡度在3％以上或屋面受震动时，卷材可平行或垂直屋脊铺贴。
3上下层卷材不得相互垂直铺贴。
热熔铺贴卷材时，焊枪或喷灯嘴应处在成卷卷材与基层夹角中心线上，距粘贴面300mm左右处。
如采用双层铺贴防水层，第二层铺贴的卷材，必须与第一层卷材错开1/2宽，其操作方法与第一层方法相同。
搭接缝熔焊粘结示意见图1；接缝熔焊粘结后再用火焰及抹子在接缝边缘上均匀地加热抹压一遍，示意图见2.

图1 搭接缝熔焊粘结示意图

图2 缝熔焊粘结后再用火焰及抹子在接缝边缘上均匀地加热抹压一遍
平面部分卷材铺完经蓄水试验验收合格后，应按设计要求，做好保护层。不上人屋面一般直接铺贴背面带片石或石渣的防水卷材，或在防水层表面涂刷银色反光涂料。
(五)卷材末端收头：在卷材铺贴完后，应采用橡胶沥青粘结剂将末端粘结封严，防止张嘴翘边，造成渗漏隐患。
(六)屋面防水保护层。
1屋面防水保护层分为着色剂涂刷、碎石片粘贴、地砖铺贴。
2着色剂涂刷：此种做法适用于非上人屋面。首先将防水层表面清擦干净，并要保证表面干燥，着色剂色调应柔和，颜色不能过重，用涂料辊子沾着色剂均匀涂刷在防水层表面且不少于两遍，涂刷后颜色应均匀，无漏刷、透底、掉色。
3碎石片粘贴：此种做法适用于卷材防水上人屋面。首先将防水层表面清擦干净，并要保证表面干燥，均匀涂刷透明胶粘剂，将用水冲洗过且晾干后的碎石片均匀撒在防水层表面，并进行适当压实，待碎石片和防水层完全粘接牢固后，将表面未粘接的碎石片清扫干净，有露出防水层处进行补粘。要求施工完毕后，保护层表面粘接牢固，厚度均匀一致，无透底、漏粘、浮石。
4地砖铺贴：此种做法适用于卷材防水上人屋面。在防水层表面铺摊水泥砂浆进行地砖铺贴，铺贴过程中应注意屋面的排水坡向及坡度，雨水口处不得积水。
5防水保护层施工过程中应加强对防水层的成品保护工作。
五、质量标准
(一)主控项目：
1防水层所用卷材及其配套材料，必须符合设计要求。
2防水层不得有渗漏或积水现象。
3卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
(二)一般项目：
1卷材防水层的搭接缝应粘（焊）牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。
2卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石砼保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。
3排汽屋面的排汽道应纵横贯通，不得堵塞。排汽管应安装牢固，位置正确，封闭严密。
4卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为 -10mm。
六、成品保护
1已铺贴好的卷材防水层，应及时采取保护措施，不得损坏，以免造成隐患。
2穿过屋面、墙面等处的管根，不得损伤变位。
3变形缝、水落口等处施工中临时堵塞的废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内、口内畅通无阻。
4防水层施工完成后，应及时做好保护层。
5施工时不得污染墙面等部位。
七、应注意的问题
1空鼓：卷材防水层空鼓，发生在找平层与卷材之间，且多在卷材的接缝处，其原因是防水层中存有水分，找平层不干，含水率过大；空气排除不彻底，卷材没有粘贴牢固。施工中应控制基层含水率，并应把住各道工序的操作关。
2渗漏：渗水、漏水发生在穿过屋面管根、出水口、伸缩缝和卷材搭接处等部位。伸缩缝未断开，产生防水层撕裂；其他部位由于粘贴不牢、卷材松动或衬垫材料不严、有空隙等；接搓处漏水原因是甩出的卷材未保护好，出现损伤和撕裂，或基层清理不干净，卷材搭接长度不够等。施工中应加强检查，严格执行工艺规程认真操作。
3屋面防水施工中应严格按照《北京市建筑工程施工安全操作规程》中的有关规定做好安全防护，避免发生安全事故。
4屋面防水施工中用于溶解基层处理剂的有机溶剂应有专人妥善保管，特别是甲醛及苯类溶剂应采取有效措施防止中毒。
屋面细部构造
本章适用于屋面的天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造。
一、材料要求
所用材料均应符合《屋面工程质量验收规范》（GB-50207-2002)
的要求。
二、质量标准
1天沟檐沟的排水坡度必须符合设计要求。
2天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造，必须符合设计要求。
三、构造要求
(一)檐沟的防水构造要求：
1沟内附加层在沟与屋面交接处易空铺，空铺宽度不小于200mm。
2卷材防水层应由沟底翻上制沟外延顶部，卷材收头应用水泥钉固定，并用密封材料封严。
3檐沟与细石混凝土防水层的交接处应留凹槽，并用密封材料嵌填严密。
4涂膜防水层收头处理应用防水涂料多遍涂刷封严。

图1-1檐沟图 1-2檐沟卷材收头
1—防水层；2—附加层； 1—铜压条：2—水泥钉；3—防水层：
3—水沁钉；4—密封材料 4—附加层；5—密封材料

(二)水落口的防水构造要求：
1水落口杯上口的标高应设置在沟底的最低处。
2防水层粘入水落口杯内不应小于50mm。
3水落口周围直径500mm范围内坡度不应小于5％，并采用防水涂料或封闭材料涂封，起厚度不应小于2mm。
4水落口杯与基层接触处应留宽20mm深20mm凹槽，并嵌填密封材料。

图2-1横式水落门
1一防水层：2-附加层：3一密封材料：4一水落门

图2-2直式水落口
1一防水层；2—附加层；3一密封材料；4一水落口杯
(三)变形缝的防水构造要求：
1变形缝的泛水高度不应小于250mm。
2防水层应铺粘道变形缝两侧砌体的上部。
3变形缝内应填充泡沫塑料，上部填放衬垫材料，并用卷材封盖。
4变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应嵌填密封材料。

图3-1变形缝防水构造
1—衬寸垫材料；2—卷材封盖；3—防水层；4—附加层；5—沥青麻丝；6—水泥砂浆；
7—混凝土盖板

图3-2高低跨变形缝
l-密封材料;2-金属或高分子盖板;3-防水层;4-金属压条钉子固定1/3B.
(四)出屋面管道的防水构造要求：
1管道根部直径500 mm范围内，找平层应抹出高度不小于30mm的圆台。
2管道周围与找平层或细石混凝土防水层之间，应预留20x20mm的凹槽，并嵌填密封材料。
3管道根部四周，应增设防水附加层，宽度和高度均不应小于300mm。
4管道上的防水层收头处应用金属箍紧固，并用密封材料封严。

图4-1伸出屋面管道防水构造 图4-2垂直出入口防水构造
1-防水层；2-附加层；3-密封材料； 1-防水层；2-附加层：3-入孔盖；
4-金属箍 4-混凝土压顶圆
(五)女儿墙的防水构造要求：
1铺贴泛水处的卷材应采用满粘法。
2砖墙上的卷材收头可直接铺压在女儿墙压顶上，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm，凹槽上部的处理应做防水处理。
3混凝土墙上的卷材收头应采用金属压条穿钉，并用密封材料封严。
4涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。

图5-1卷材泛水收头 图5一砖墙卷材泛水收头
1-附加层；2-防水层；3-压顶； 1-密封材料；2-附加层；3-防水层；
4一防水处理 4一水泥钉：5一防水处理

水泥砂浆抹灰工程
本章适用于一般民用与工业建筑室内外混凝土墙面、加气混凝土墙面、砖墙墙面抹水泥砂浆工程。
一 材料要求：
1 水泥：一般采用强度等级为32.5或42.5普通硅酸盐水泥和矿渣硅酸盐水泥。水泥应有出厂合格证书及性能检测报告。
水泥进场需核查其品种、规格、强度等级、出场日期等，并进行外观检查，做好进场验收记录。
水泥进场后应对其凝结时间、安定性和抗压强度进行复验。
当水泥出厂超过3个月时应按试验结果使用。
用于同一部位的水泥应采用同一品种、同一批号的产品，保证颜色一致。
2 砂：中砂，平均粒径为0.35～0.5mm，砂的颗粒要求坚硬洁净，不得含有粘土、草根、树叶、碱质及其他杂质。砂在使用前应根据使用要求用不同孔径的筛子过筛。
3 其他掺合料：增粘剂、防裂剂、防冻剂、聚合物等外加剂，必须符合设计要求及国家产品标准的规定，其掺量应按照产品说明书配制并通过试验确定。掺合料的性能应与抹灰墙面涂料的性能相匹配，做溶剂型涂料饰面的抹灰砂浆中不得掺有含有食盐和氮化钙的外加剂。
4冬期抹灰砂浆应采用热水拌合，并采取保温措施，抹灰时砂浆温度不应低于5℃。为防止抹灰层早期受冻，水泥砂浆内不得掺入石灰膏。为保证灰浆的和易性，可掺入粉煤灰或其它塑化剂代替。
二 主要机具：
主要机具包括：砂浆搅拌机、5mm的筛子、大平锹、小平锹，除抹灰工一般常用工具外，还应备有软毛刷、钢丝刷、粉线包、喷壶、小水壶、水桶、米厘条、分格条、扫帚、锤子、錾子等。
三 作业条件：
1 抹灰工程必须在混凝土结构工程、加气混凝土砌体工程全部完成，并经有关部门验收合格后施工。
2 抹灰工程施工的环境温度不应低于5℃，当必须在低于5℃的气温下施工时，应有保证工程质量的有效措施。
3 室内抹灰之前，宜先做好屋面防水及室内必要的封闭保温工作。
4 室外抹灰工程在高温或烈日下施工时，应有保证工程质量的有效养护措施。
5 外墙抹水泥砂浆施工前，应先在相同基体上做样板墙并做出分格缝，经有关各方确认合格后再组织大面积抹灰施工。
6 抹灰前，应检查抹灰面上的门窗框安装的位置是否正确，与墙体联结是否牢固。对连接处的缝隙应用1:3水泥砂浆分层嵌塞密实。若缝隙较大时，应在砂浆中掺少量细砂子嵌塞，使其塞缝严实。铝合金门窗及塑料门窗框与墙体之间的缝隙，应按设计要求嵌填。
7 混凝土墙、加气混凝土墙基体表面的灰尘、污垢和油渍等应清理干净，并洒水湿润。加气混凝土表面缺棱掉角需分层修补，做法是：先洇湿基体表面，刷聚合物水泥浆一道，紧跟抹1:3水泥砂浆，每遍厚度应控制在7～8mm。
8 抹灰面上预埋预设铁件、管道等应提前安装好，结构施工时的预留孔洞等提前堵塞严实，将柱、梁等凸出墙面的混凝土剔平。
9 抹灰前应先检查基体表面的平整，以决定其抹灰厚度。抹灰前应在大角的两面，阳台、窗台、旋脸两侧弹出抹灰层的控制线，以做为打底的依据。
10外墙抹灰施工前，外架子应搭设完好，横竖杆要离开墙面及墙角200～250mm，以利施工操作。为减少抹灰接搓以保证抹灰面的平整，外架子应铺设三步板，以满足施工要求。为保证外墙抹水泥的颜色一致，不宜采用单排外架子，不宜在墙面上预留临时孔洞。
四 操作工艺：
（一）工艺流程：
基层处理

吊垂直、套方、找规矩、贴灰饼

喷第一遍防裂剂（加气混凝土墙面）

抹面层砂浆

抹底层砂浆

弹线、粘分格条

修补墙面箱、槽、孔洞

喷第二遍防裂剂（加气混凝土墙面）

抹水泥砂浆踢脚（墙裙）

室外抹灰的滴水线、槽

养护

（二）混凝土、砖墙墙面抹灰操作工艺：
1．基层处理: 抹灰打底前应对基层进行处理。对于混凝土基层，目前多采用水泥细砂浆掺界面剂进行“毛化处理”。即先将表面灰浆、尘土、污垢清刷干净，用10％火碱水将板面的油污刷掉，随即用净水将碱液冲净，晾干。然后用1:1水泥细砂浆内掺界面剂，喷或甩到墙上，其甩点要均匀，毛刺长度不宜大于8mm，终凝后浇水养护，直至水泥砂浆毛刺有较高的强度(用手掰不动)为止。基层处理完毕应适当洒水。砖墙墙面需将表面尘土、砂浆清理干净，然后适当洒水湿润。
2．吊垂直、套方、找规矩、贴灰饼：按墙上己弹的基准线，分别在门口角、垛、墙面等处吊垂直、套方、抹灰饼，灰饼大小一般为50×50mm，间距不宜大于1.5m。
3．抹底层砂浆：抹1:3水泥砂浆，每遍厚度5～7mm，应分层分遍抹平，并用大杠刮平找直，木抹子搓毛。如抹灰层局部厚度大于或等于35mm时，应按照设计要求采用加强网进行加强处理，以保证抹灰层与基体粘结牢固。不同材料墙体相交接部位的抹灰，应采用加强网进行防开裂处理，加强网与两侧墙体的搭接宽度不应小于100mm。
4．弹线、粘分格条、滴水槽：首先应按设计图示分格尺寸，弹线分格，粘分格条，注意分格竖条粘贴位置应在所弹立线的一侧，防止左右乱粘。
5．修抹墙面上的箱、槽、孔洞：当底灰找平后，应立即把暖气、电气设备的箱、槽、孔洞口周边的砂浆杂物清理干净，使用1:3水泥砂浆把槽、孔洞口周边修抹平齐、方正、光滑。
6．抹面层砂浆：面层砂浆应采用1:2.5水泥砂浆。抹时先薄薄地刮一层灰使其与底灰粘牢，紧跟抹第二道灰，与分格条抹平。并用杠横竖刮平，木抹子搓平，铁抹子溜光压实。待表面无明水后，用刷子蘸水按垂直于地面的同一方向，轻刷一遍，以保证面层抹面的颜色均匀一致，避免和减少收缩裂缝。及时将分格条起出，待灰层干后，用素水泥膏将缝子勾好。对于难起的分格条，应待灰层干透后再起条，防止破坏边棱。
如果抹灰工序的安排是先从上往下打底，底灰抹完后，架子再返上去，再从上往下抹面层砂浆时，应注意先检查底层灰是否有空裂现象，如有空裂现象应剔凿返修后再做面层。另外应注意底层砂浆上的尘土污垢等应先清净，浇水湿润后，方可进行面层抹灰。
7．抹水泥砂浆踢脚板(墙裙)：在抹水泥砂浆的高度范围内，刷一遍聚合物水泥浆，立即抹1:3水泥砂浆底子灰，厚约5～7mm，随之抹中层灰，厚5mm，表面用木抹子搓毛。在中层灰达到五六成干时，用1:2.5水泥砂浆抹罩面灰，抹平、压光，上口用靠尺切割平齐。踢脚线出墙厚度应一致，一般以凸出墙面灰层5～7mm为宜。
8．室外抹灰的滴水线(槽)：在檐口、窗台、窗楣、雨篷、阳台、压顶和突出墙面的凸线等上面应做出流水坡度，下面应做滴水线(槽)。流水坡度及滴水线(槽)距外表面不小于40mm，滴水线(又称鹰嘴)应保证其坡向正确。
9．养护：水泥砂浆抹灰层应在潮湿的环境下养护，养护温度不应低于5℃，养护时间宜不少于7天。
高温或烈日下的抹灰墙面应及时喷水养护。
（三） 加气混凝土墙面抹灰：
1．基层处理：抹灰前检查加气混凝土墙体，对松动、灰浆不饱满的砌缝及梁、板下的顶头缝，用聚合物水泥砂浆填塞密实。将凸出墙面的灰浆刮净，凸出墙面不平整的部位剔凿；坑凹不平、缺楞掉角及设备管线槽、洞、孔用聚合物水泥砂浆整修密实、平顺。用吊线板检查墙体的垂直度及平整度，将抹灰基层处理完好。
洒水湿润：将墙面浮土清扫干净，分数遍浇水湿润。由于加气混凝土吸水速度先快后慢，吸水量大而延续时间长，故应增加浇水的次数，使抹灰层有良好的凝结硬化条件，不致在砂浆的硬化过程中水分被加气混凝土吸走。浇水量以水分渗入加气混凝土墙深度8～10mm为宜，且浇水宜在抹灰前一天进行。遇风干天气，抹灰时墙面如干燥不湿，应再喷洒一遍水，但抹灰时墙面应不显浮水，以利砂浆强度增长，不出现空鼓、裂缝。浇水充分湿润墙面后的第二天，刷一遍聚合物水泥浆，然后开始抹灰。
2．贴灰饼：用托线板检测墙面不同部位垂直平整情况，根据实际平整度垂直度决定贴灰饼的数量。贴灰饼的水平及高度间距以1.2m为宜。用1:3水泥砂浆，做成50mm见方的灰饼，灰饼间距不宜大于1.5m，灰饼厚度以满足墙面抹灰厚度15～20mm为宜。上下灰饼用吊线板找垂直，水平方向用靠尺板或拉通线找平，先上后下。
3．抹底层砂浆：加气混凝土墙面在刷好聚合物水泥浆以后应及时抹灰，不得在水泥浆风干后再抹灰，否则，容易形成隔离层，不利于砂浆与基层的粘结。抹灰时不要将灰饼碰坏。底灰材料应选择与加气混凝土材料相适应的混合砂浆（如配比为1：0.5：5～6），厚度7～8mm，表面用木抹子搓毛，待底层灰达到五、六成干时，再用l:3水泥砂浆（厚度约5～8mm）抹第二遍，用大杠将抹灰面刮平，表面压光。用吊线板检查，要求垂直平整，阴阴角方正，顶板(梁)与墙面交角顺直，管后阴角顺直、平整、洁净。如抹灰层局部厚度大于或等于35mm时，应按照设计要求采用加强网进行加强处理，以保证抹灰层与基体粘结牢固。不同材料墙体相交接部位的抹灰，应采用加强网进行防开裂处理，加强网与两侧墙体的搭接宽度不应小于100mm。
4．弹线、粘分格条、滴水槽：首先应按设计图示分格尺寸，弹线分格，粘分格条，注意分格竖条粘贴位置应在所弹立线的一侧，防止左右乱粘。
5．修抹墙面上的箱、槽、孔洞：当底灰找平后，应立即把暖气、电气设备的箱、槽、孔洞口周边的砂浆杂物清理干净，使用1:3水泥砂浆把槽、孔洞口周边修抹平齐、方正、光滑。
6．喷洒(第一遍)防裂剂：当作业环境过于干燥且工程质量要求较高时，可采用防裂剂。底子灰抹完后，立即用喷雾器将防裂剂直接喷洒在底子灰上，防裂剂以雾状喷出，以使喷洒均匀，不漏喷，不宜过量，过于集中，操作时喷嘴倾斜向上仰，与墙面的距离适中，以确保喷洒均匀适度，又不致将灰层冲坏。防裂剂喷撒2～3h内不要搓动，以免破坏防裂剂表层。
7．抹面层砂浆：刷素水泥浆后用1:2～2.5水泥砂浆分两遍成活。罩面灰厚5mm。
8．喷洒第二遍防裂剂：罩面灰抹好后，待稍干、具有初期硬度，一般在砂浆初凝后尚未收缩之前，及时喷洒第二遍防裂剂。
9．抹水泥砂浆踢脚板(墙裙)：在抹水泥砂浆的高度范围内，刷一遍聚合物水泥浆，立即抹1:3水泥砂浆底子灰，厚约5～7mm，随之抹中层灰，厚5mm，表面用木抹子搓毛。在中层灰达到五六成干时，用1:3水泥砂浆抹罩面灰，抹平、压光，上口用靠尺切割平齐。踢脚线出墙厚度应一致，一般以凸出墙面灰层5～7mm为宜。
10．室外抹灰的滴水线(槽)：在檐口、窗台、窗楣、雨篷、阳台、压顶和突出墙面的凸线等上面应做出流水坡度，下面应做滴水线(槽)。流水坡度及滴水线(槽)距外表面不小于40mm，滴水线(又称鹰嘴)应保证其坡向正确。窗口上的滴水槽距窗侧边20mm处断开，防止形成导水槽。
11．养护：水泥砂浆抹灰层应在潮湿的环境下养护，养护温度不应低于5℃，养护时间宜不少于7天。高温或烈日下的抹灰面应及时喷水养护。
五 质量标准：
（一）主控项目：
1． 抹灰所用材料的品种和性能应符合设计及国家规范、标准的要求。
2. 抹灰工程应分层进行，不同材料的分层抹灰厚度应符合国家规范的要求。当抹灰总厚度大于或等于35mm时，应采取有效的加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于100mm。
3．抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无裂缝。
4．当设计要求抹灰层具有防水、防潮功能时，应采用防水砂浆。防水砂浆外加剂应按规定进行试配，掺量应符合设计及产品使用说明的要求。
（二） 一般项目：
1．水泥砂浆抹灰工程的表面质量应符合下列规定：
1）普通抹灰：表面应光滑、洁净、接茬平整，分格缝及灰线应顺直、清晰(毛面纹路均匀一致)。
2）高级抹灰：表面应光滑、洁净、颜色均匀、无抹纹，分格缝和灰线应平直方正、清晰美观。
2．护角、孔洞、槽、盒周围的抹灰表面应边缘整齐、方正、光滑；设备管道、暖气片等后面的抹灰表面应平整、光滑。门窗框与墙体的缝隙应填塞饱满，表面平整光滑。
3．抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上。
4．立面分格缝的设置应符合设计要求，宽度和深度应均匀，表面应光滑，棱角应整齐。
5．有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低。
6．水泥砂浆抹灰工程质量的允许偏差和检验方法应符合下表的规定。
水泥砂浆抹灰的允许偏差和检验方法
项次
项 目
允许偏差（mm）
检验方法
普通抹灰
高级抹灰
1
立面垂直度
4
2
用2m垂直检测尺检查
2
表面平整度
4
2
用2m靠尺及塞形尺检查
3
阴阳角方正
4
2
用直角检测尺检查
4
分格条(缝)直线度
4
2
拉5m线，不足5m拉通线，用钢直尺检查
5
墙裙、勒脚上口直线度
4
2
拉5m线，不足5m拉通线，用钢直尺检查
六 成品保护
1 门窗框上残存的砂浆应及时清理干净。铝合金门窗框装前要粘贴保护膜，嵌缝用中性砂浆应及时清洁并用洁净的棉丝将框擦净。
2 室外翻拆架子时要防止脚手架杆碰坏己抹好的水泥墙面，不可随意蹬踩窗台、线角，损坏棱角并污染墙面。墙边角处应采取相应的保护措施，可以钉木板做防护，避免因工序穿插造成墙边角的污染和损坏。
3 室内抹灰前宜在门框根部500～600m
