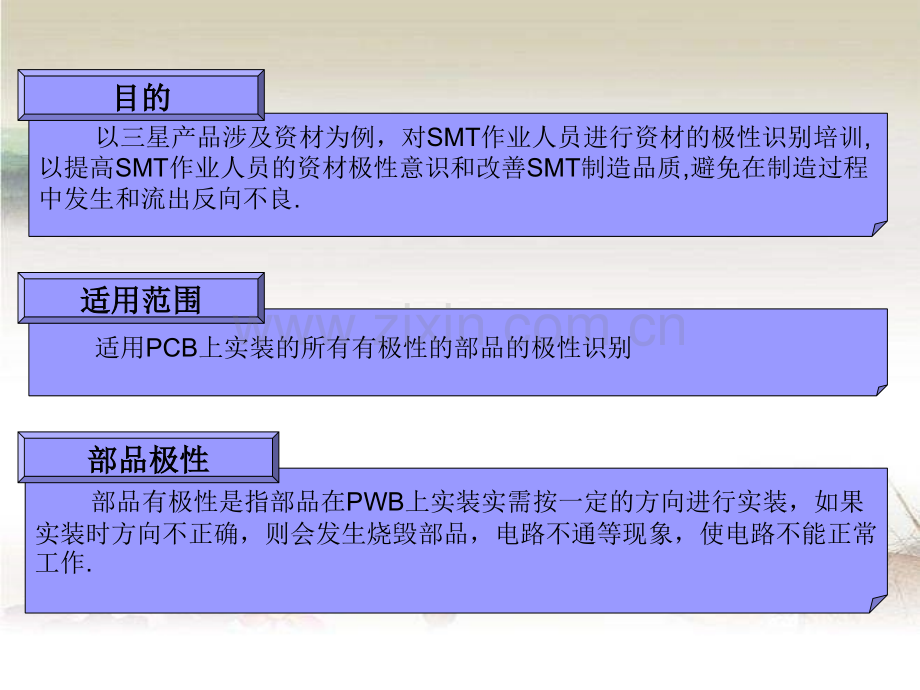

电子元件极性识别电子元件极性识别 适用PCB上实装的所有有极性的部品的极性识别 以三星产品涉及资材为例，对SMT作业人员进行资材的极性识别培训,以提高SMT作业人员的资材极性意识和改善SMT制造品质,避免在制造过程中发生和流出反向不良.目的目的适用范围适用范围 部品有极性是指部品在PWB上实装实需按一定的方向进行实装，如果实装时方向不正确，则会发生烧毁部品，电路不通等现象，使电路不能正常工作.部品极性部品极性目前有极性区分的部品有很多，在SMT所能接触到的有，电容（符号：C）、电感（符号：L）、二极管（符号：D,ZD或DS），三极管（符号：Q）、IC集成电路（符号：IC）、变压器、线圈（符号：T）极性部品的种类极性部品的种类在有极性的部品上,一般都会有一个标记指出该部品的正负极或第一个引脚的位置。一般对于两个引脚的部品说来，部品上的标记多为极性标记；对于多引脚的部品来说，部品上的标记就是部品的第一个引脚的位置。极性部品的标识极性部品的标识根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。二极管特性是正向导通，反向截止正向导通，反向截止，电流只能从正极向负极方向移动电流只能从正极向负极方向移动，二极管实物如图：二极管极性识别二极管极性识别1234原则上有色点色点或色环色环标识侧为二极管负极负极极性标记极性标记极性标记相对应极性标记相对应二极管在PWB上部品框线条粗一侧与部品有标记的一侧相对应二极管在二极管在PWB上的标记及上的标记及PCB实装情况实装情况PCB基板上宽边宽边侧标识二级管的负极负极 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐 电解电容极性识别电解电容极性识别电解电容有颜色标记颜色标记侧标识电容的负极负极PCB基板上丝印缺角缺角侧标识电容的正极正极 OB36HC081132412厂标型号OB36HC081132412厂标型号OB36HC081132412厂标型号T931511HC02A1132412厂标型号 IC IC IC IC有缺口标志有缺口标志有缺口标志有缺口标志 以圆点作标识以圆点作标识以圆点作标识以圆点作标识 以横杠作标识以横杠作标识以横杠作标识以横杠作标识 以以以以文文文文字字字字作作作作标标标标识识识识（正正正正看看看看ICICICIC下下下下排排排排引引引引脚脚脚脚的的的的左边第一个脚为左边第一个脚为左边第一个脚为左边第一个脚为“1 1 1 1”）芯片第一脚的的辨认方法芯片第一脚的的辨认方法芯片第一脚的的辨认方法芯片第一脚的的辨认方法QFP芯片：芯片：BGA芯片：芯片：BGA芯片：芯片：SOP芯片：芯片：CSP芯片：芯片：IC极性识别极性识别SOP二极管二极管电感电感BGA结束语：结束语：以上所列举的只是众多有极性部品的一点点，在实际工作以上所列举的只是众多有极性部品的一点点，在实际工作中还有很多不同的部品都是有极性标记的，在中还有很多不同的部品都是有极性标记的，在PWB板上也有板上也有其对应的图形标记，对于这些部品在其对应的图形标记，对于这些部品在PWB上的贴装需要在工上的贴装需要在工作中不断的学习和总结。作中不断的学习和总结。
