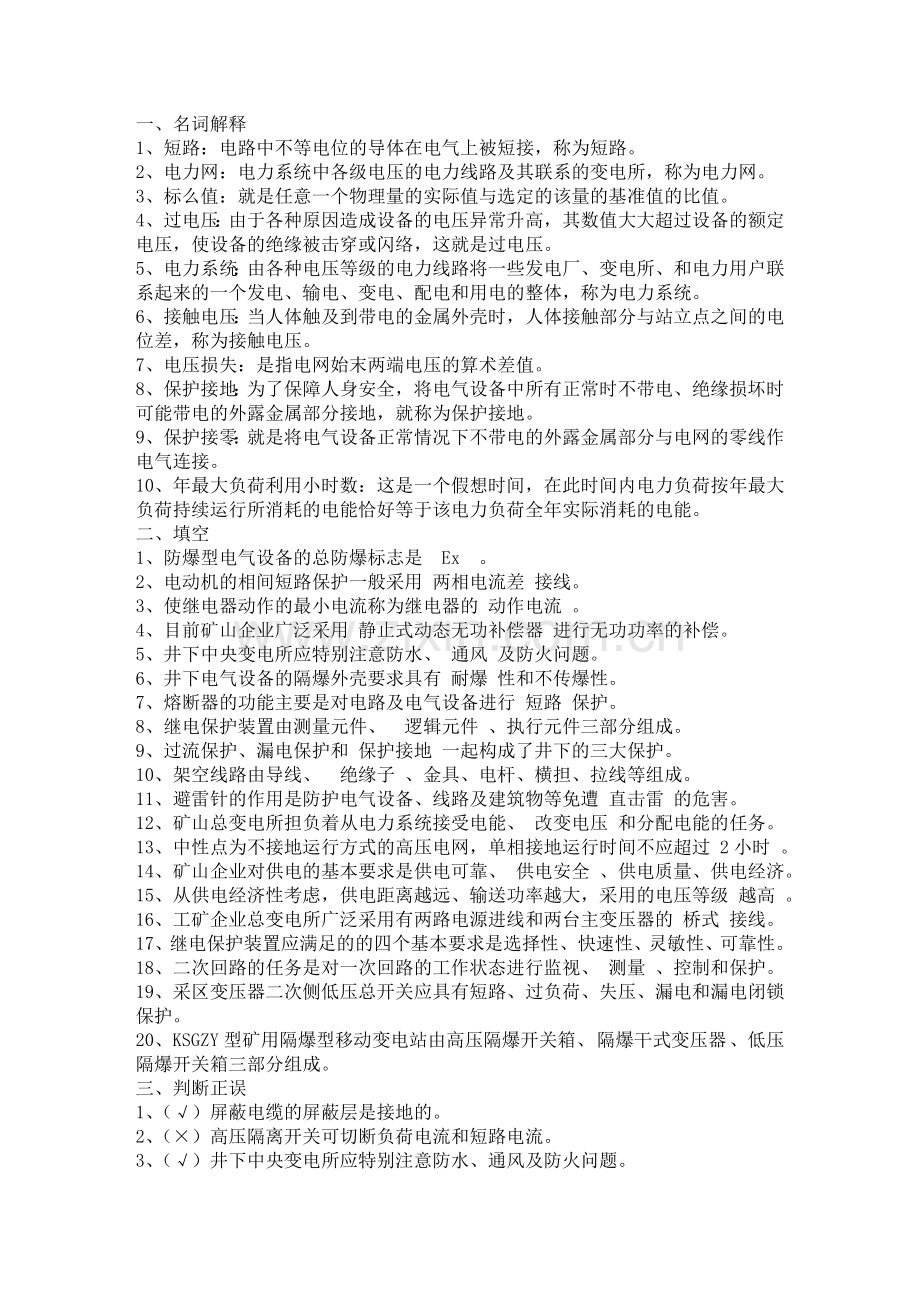

一、名词解释
1、短路：电路中不等电位的导体在电气上被短接，称为短路。
2、电力网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网。
3、标么值：就是任意一个物理量的实际值与选定的该量的基准值的比值。
4、过电压：由于各种原因造成设备的电压异常升高，其数值大大超过设备的额定电压，使设备的绝缘被击穿或闪络，这就是过电压。
5、电力系统：由各种电压等级的电力线路将一些发电厂、变电所、和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
6、接触电压：当人体触及到带电的金属外壳时，人体接触部分与站立点之间的电位差，称为接触电压。
7、电压损失：是指电网始末两端电压的算术差值。
8、保护接地：为了保障人身安全，将电气设备中所有正常时不带电、绝缘损坏时可能带电的外露金属部分接地，就称为保护接地。
9、保护接零：就是将电气设备正常情况下不带电的外露金属部分与电网的零线作电气连接。
10、年最大负荷利用小时数：这是一个假想时间，在此时间内电力负荷按年最大负荷持续运行所消耗的电能恰好等于该电力负荷全年实际消耗的电能。
二、填空
1、防爆型电气设备的总防爆标志是 Ex 。
2、电动机的相间短路保护一般采用 两相电流差 接线。
3、使继电器动作的最小电流称为继电器的 动作电流 。
4、目前矿山企业广泛采用 静止式动态无功补偿器 进行无功功率的补偿。
5、井下中央变电所应特别注意防水、 通风 及防火问题。
6、井下电气设备的隔爆外壳要求具有 耐爆 性和不传爆性。
7、熔断器的功能主要是对电路及电气设备进行 短路 保护。
8、继电保护装置由测量元件、 逻辑元件 、执行元件三部分组成。
9、过流保护、漏电保护和 保护接地 一起构成了井下的三大保护。
10、架空线路由导线、 绝缘子 、金具、电杆、横担、拉线等组成。
11、避雷针的作用是防护电气设备、线路及建筑物等免遭 直击雷 的危害。
12、矿山总变电所担负着从电力系统接受电能、 改变电压 和分配电能的任务。
13、中性点为不接地运行方式的高压电网，单相接地运行时间不应超过 2小时 。
14、矿山企业对供电的基本要求是供电可靠、 供电安全 、供电质量、供电经济。
15、从供电经济性考虑，供电距离越远、输送功率越大，采用的电压等级 越高 。
16、工矿企业总变电所广泛采用有两路电源进线和两台主变压器的 桥式 接线。
17、继电保护装置应满足的的四个基本要求是选择性、 快速性 、灵敏性、可靠性。
18、二次回路的任务是对一次回路的工作状态进行监视、 测量 、控制和保护。
19、采区变压器二次侧低压总开关应具有 短路 、过负荷、失压、漏电和漏电闭锁保护。
20、KSGZY型矿用隔爆型移动变电站由高压隔爆开关箱、 隔爆干式变压器 、低压隔爆开关箱三部分组成。
三、判断正误
1、（√）屏蔽电缆的屏蔽层是接地的。
2、（×）高压隔离开关可切断负荷电流和短路电流。
3、（√）井下中央变电所应特别注意防水、通风及防火问题。
4、（√）熔断器的功能主要是对电路及电气设备进行短路保护。
5、（×）高压负荷开关既能切断负荷电流，又能切断短路电流。
6、（√）在有火灾、爆炸危险的场所严禁使用铝芯电缆和铝包电缆。
7、（√）电缆中的接地芯线只能用作监测接地回路，不得作其他用途。
8、（×）过流保护、漏电保护和保护接零一起构成了井下的三大保护。
9、（×）我国63kV及以下的高压电网均采用中性点直接接地的运行方式。
10、（√）从经济性考虑，供电距离越远、输送功率越大，采用的电压等级越高。
11、（×）电力系统中发生短路时，电源向短路点提供的有功功率称为短路容量。
12、（√）10kV及以上电压等级的电网中，通常采用中性点直接接地的运行方式。
13、（√）我国规定，三相交流母线U相涂以黄色，V相涂以绿色，W相涂以红色。
14、（×）高压配电线路与低压配电线路同杆架设时，高压配电线路应架设在下方。
15、（√）一般情况下，每一进出线回路装设一组电流互感器，每一段母线上装设一组电压互感器。
16、（×）对单电源进线的采区变电所，如变压器不超过两台且无高压配出线，必须设置电源进 线开关。
17、（×）内桥结线适用于电源线路短、故障与检修机会少、变压器负荷变化大且需经常切换的变电所。
18、（√）内桥结线适用于电源进线长、线路故障可能性大、变压器负荷较平稳且切换次数少的变电所。
19、（×）凡突然中断供电，会造成产量显著下降，产生大量废品，大量原材料报废，使工业企业内部运输停顿，在经济上造成较大损失的均属于一级负荷。
20、（×）凡突然中断供电，会造成产量显著下降，产生大量废品，大量原材料报废，使工业企业内部运输停顿，在经济上造成较大损失的均属于三级负荷。

四、选择填空
1、我国规定，工频交流电的极限安全电流值为（ B ）。
A. 20 mA B. 30 mA C. 40 mA D. 50 mA
2、采区低压电缆（ C ）采用铝芯电缆。
A. 可以 B. 必须 C. 严禁 D. 不准
3、避雷针的作用是防护电气设备、线路及建筑物等免遭（ A ）的危害。
A. 直击雷 B. 感应雷 C. 球雷 D. 反击
4、我国把井下工作人员的人体电阻通常取为（ C ）。
A. 10Ω B. 100Ω C. 1kΩ D. 10kΩ
5、在保护接零系统中，电源中性点必须接地良好，其接地电阻不得超过（ A ）。
A. 2Ω B. 4Ω C. 5Ω D. 10Ω
6、对于煤矿井下电网的过电流保护，要求确保可靠性和（ D ）。
A. 快速性 B. 选择性 C. 灵敏性 D. 安全性
7、当采区内有一类负荷时，供电变压器不得少于（ D ）。
A. 一台 B. 两台 C. 三台 D. 四台
8、煤尘的引爆温度为（ D ）。
A. 400~500oC B. 500~600oC C. 600~700oC D. 700~800oC
9、爆型电气设备的总防爆标志是（ D ）。
A. KY B. KB C. I D. Ex
10、在正常温度和压力下，瓦斯浓度达（ D ）时，遇到点燃热源就会爆炸。
A. 1%以上 B. 1%~5% C. 5%~10% D. 5%~15%
11、井下保护接地系统中任意保护接地点测得的接地电阻值不得超过（ A ）。
A. 2Ω B. 4Ω C. 6Ω D. 8Ω
12、工矿企业（ C ）kV及以上的输电线路一般采用钢芯铝绞线。
A. 6 B. 10 C. 35 D. 110
13、我国规定,触电电流与触电时间的乘积不得超过（ C ）mAs。
A. 20 B. 30 C. 40 D. 50
14、对输电距离远、容量大、运行时间长的线路，其截面应按（ A ）选择。
A. 经济电流密度 B. 长时允许电流 C. 允许电压损失 D. 机械强度
15、（ C ）触头开距小，动作快，电弧能量小，维护工作量小，适于频繁操作。
A. 油断路器 B. SF6断路器 C. 真空断路器 D.压缩空气断路器
16、矿井下过流保护装置进行灵敏度校验需用（ B ）短路电流。
A. 三相 B. 两相 C. 两相接地 D. 单相接地
17、速断保护的动作电流按躲过被保护线路末端的（ C ）来整定。
A. 漏电电流 B. 三相短路电流 C. 两相短路电流 D. 单相短路电流
18、避雷针应有独立的接地体，其接地电阻不得大于（ A ）。
A. 10Ω B. 20Ω C. 30Ω D. 40Ω
19、（ D ）具有简单的灭弧装置，能开断负荷电流和一定的过载电流，但不能切断短路电流。
A. 熔断器 B. 断路器 C. 隔离开关 D. 负荷开关
20、采区变压器二次侧低压总开关应具有短路、过负荷、失压、漏电和漏电闭锁保护，至少应有短路保护和（ C ）保护。
A. 过负荷 B. 失压 C. 漏电 D. 漏电闭锁

五、简答题
1、互感器的主要功能是什么？
答：互感器的功能主要是：①用来使仪表、继电器等二次设备与主电路绝缘。②用来扩大仪表、电器等二次设备的应用范围
2、计算短路电流的目的是什么？
答：1、选择校验电气设备；2、选择和整定继电保护装置；3、选择限流装置；4、选择供电系统的接线和运行方式。
3、继电保护装置的基本任务是什么？
答：（1）当被保护线路或设备发生故障时，能自动、迅速、准确而有选择地将故障元件断开；(2)当被保护线路或设备出现不正常运行状态时，能发出信号，提醒工作人员采取措施；（3）能与自动化装置相配合，缩短事故停电时间，提高供电系统运行的可靠性。
4、变压器中性点的运行方式有哪几种？
答：1.不接地方式；2.直接接地方式；3.经电阻接地方式；4.经消弧线圈接地方式。
5、防止瓦斯、煤尘爆炸的预防措施有哪些？
答:（1）限制它们在空气中的含量，如加强通风以减少瓦斯浓度，洒水和撒岩粉以降落煤尘；（2）控制井下各种引爆的火源和热源，使之不外露或低于点燃温度。
6、地面变电所电力变压器应装设哪些保护装置？
答：1.过流保护2.瓦斯保护3.速断保护4.差动保护。
7、为什么要提高矿山企业电能用户的功率因数？
答：1.提高电力系统的供电能力；2.减少供电网络中的电压损失，提高供电质量；3.降低供电网络中功率损耗；4.降低企业产品的成本。
8、确定采区变电所的位置时应遵循的原则是什么？
答:(1)尽量位于采区负荷中心；（2）电缆进出线和设备的运输要方便；（3）通风要良好；（4）顶底板要坚固、无淋水。
9、矿用JY82型隔爆检漏继电器的主要功能有哪些？
答：1.监视电网对地的绝缘水平；2.补偿通过人身的电容电流和入地的漏电电流；3.当电网对地绝缘电阻降低到危险值或人触及一相导体时能迅速动作是自动馈电开关跳闸。
10、电压互感器和电流互感器使用时应注意的事项主要有哪些？
答：1.电流互感器的二次侧不得开路；2.电压互感器的二次侧不得短路；3.电流互感器和电压互感器的二次侧有一端必须接地；4.连接时要注意端子的极性。
六、计算题
1、某工作面输送机笼型电动机的额定启动电流为156A，线路最小运行方式最远端两相短路电流为923A，试选择熔体额定电流为多少？并校验其灵敏度。（注：该电动机的工作性质属频繁、带重负荷起动，标准熔体的额定电流有60A、80A、100A）
解：1.选择熔体的额定电流
In.f≥Ist.n/Kf=156/2=78(A)
据此选取额定电流为80A的标准熔体
2.校验灵敏度
Kr=I(2)s.min/In.f=923/80=11.5≥4~7
灵敏度满足要求
2、一个DW80型馈电开关，其下负荷最大电动机额定启动电流为238A，其余负荷额定电流之和是60A。该开关保护范围末端最小两相短路电流为843A，试整定其过流继电器的动作值，并校验其灵敏度。
解：1.计算动作电流值
Iop.k≥Ist+∑In=238+60=298(A)
据此选取动作电流值为300A
2.校验灵敏度
Kr=I(2)s.min/Iop.k=84
