ICT夹具知识.pptx

上传人:胜**** 文档编号:1692245 上传时间:2024-05-07 格式:PPTX 页数:21 大小:1.19MB
下载 相关 举报

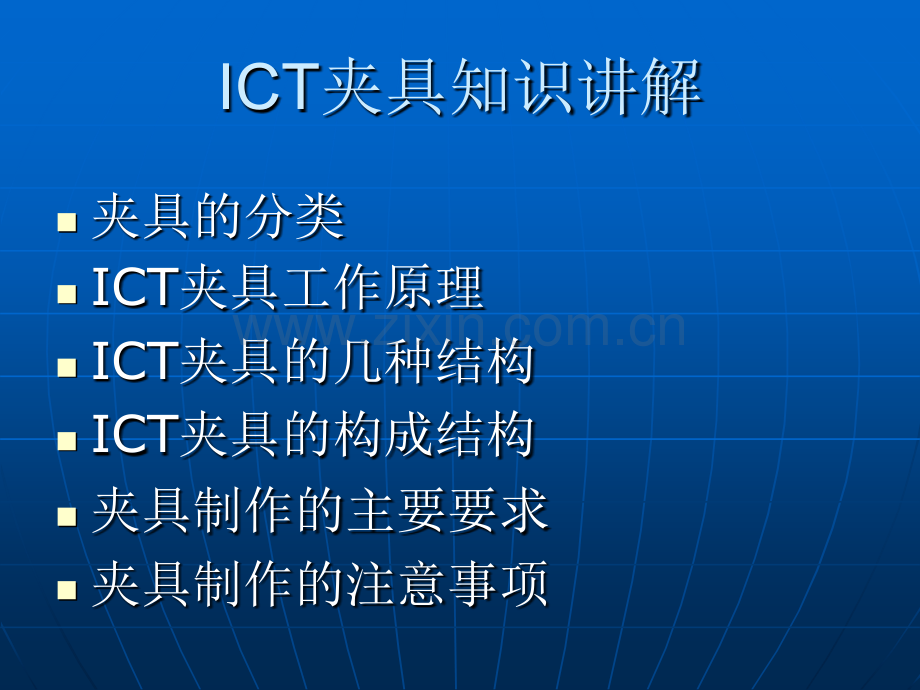

ICT夹具知识.pptx_第1页
第1页 / 共21页
ICT夹具知识.pptx_第2页
第2页 / 共21页
点击查看更多>>
资源描述
ICT夹具知识讲解n n夹具的分类n nICT夹具工作原理n nICT夹具的几种结构n nICT夹具的构成结构n n夹具制作的主要要求n n夹具制作的注意事项测试夹具的分类夹具种类在线测试夹具ICT Fixture功能测试夹具Functioknal Fixture光板测试夹具Bare Board Test Fixture压台式吸真空式背板测试夹具Back Panel Test Fixture 针床式插卡式Agilent 3070TERADYNEGENRAD(15行,18行,33行,19行)德律(TRI)TESCONScorpionCMACTestronicsTR8001Z18XX(320,640,1024,2048)Spectrum(1280,2560,5120)ICT压台式测试机Agilent-3070真空夹具GenRad 真空式测试夹具GenRad 33行 interfaces板TR8001 interfaces 板ICT夹具工作原理(1)ICTICT定义定义定义定义 在线测试,在线测试,ICTICT,In-Circuit TestIn-Circuit Test,是通过对在线元器件的电性能及电气连接进行,是通过对在线元器件的电性能及电气连接进行测试来检查生产制造缺陷及元器件不良的一种标准测试手段。它主要检查在线的单测试来检查生产制造缺陷及元器件不良的一种标准测试手段。它主要检查在线的单个元器件以及各电路网络的开、短路情况,具有操作简单、快捷迅速、故障定位准个元器件以及各电路网络的开、短路情况,具有操作简单、快捷迅速、故障定位准确等特点。确等特点。ICTICT的范围及特点的范围及特点的范围及特点的范围及特点 检查制成板上在线元器件的电气性能和电路网络的连接情况。能够定量地对电阻、检查制成板上在线元器件的电气性能和电路网络的连接情况。能够定量地对电阻、电容、电感、晶振等器件进行测量,对二极管、三极管、光藕、变压器、继电器、电容、电感、晶振等器件进行测量,对二极管、三极管、光藕、变压器、继电器、运算放大器、电源模块等进行功能测试,对中小规模的集成电路进行功能测试,如运算放大器、电源模块等进行功能测试,对中小规模的集成电路进行功能测试,如所有所有7474系列、系列、Memory Memory 类、常用驱动类、交换类等类、常用驱动类、交换类等ICIC。它通过直接对在线器件电气性能的测试来发现制造工艺的缺陷和元器件的不良。元它通过直接对在线器件电气性能的测试来发现制造工艺的缺陷和元器件的不良。元件类可检查出元件值的超差、失效或损坏,件类可检查出元件值的超差、失效或损坏,MemoryMemory类的程序错误等。对工艺类可类的程序错误等。对工艺类可发现如焊锡短路,元件插错、插反、漏装,管脚翘起、虚焊,发现如焊锡短路,元件插错、插反、漏装,管脚翘起、虚焊,PCBPCB短路、断线等故短路、断线等故障。障。测试的故障直接定位在具体的元件、器件管脚、网络点上,故障定位准确。对故障测试的故障直接定位在具体的元件、器件管脚、网络点上,故障定位准确。对故障的维修不需较多专业知识。采用程序控制的自动化测试,操作简单,测试快捷迅速,的维修不需较多专业知识。采用程序控制的自动化测试,操作简单,测试快捷迅速,单板的测试时间一般在几秒至几十秒。单板的测试时间一般在几秒至几十秒。ICT夹具工作原理(2)1 1基本测试方法基本测试方法 1.11.1模拟器件测试模拟器件测试 在器件的各脚上分别放置探针在器件的各脚上分别放置探针,利用运算放大器进行测试。利用运算放大器进行测试。Ix=Iref Ix=Iref Rx=Vs/V0*Rref Rx=Vs/V0*Rref VsVs、RrefRref分别为激励信号源、仪器计算电阻。测量出分别为激励信号源、仪器计算电阻。测量出V0V0,则,则RxRx可求出。可求出。若待测若待测RxRx为电容、电感,则为电容、电感,则VsVs交流信号源,交流信号源,RxRx为阻抗形式,同样可求出为阻抗形式,同样可求出C C或或L L。1.2 1.2 隔离(隔离(GuardingGuarding)上面的测试方法是针对独立的器件,而实际电路上器件相互连接、相互影响,测试上面的测试方法是针对独立的器件,而实际电路上器件相互连接、相互影响,测试时必须加以隔离(时必须加以隔离(GuardingGuarding)。隔离是在线测试的基本技术。)。隔离是在线测试的基本技术。1.3 IC1.3 IC的测试的测试 对数字对数字ICIC,采用,采用VectorVector(向量)测试。向量测试类似于真值表测量,激励输入向量,(向量)测试。向量测试类似于真值表测量,激励输入向量,测量输出向量,通过实际逻辑功能测试判断器件的好坏。测量输出向量,通过实际逻辑功能测试判断器件的好坏。如如:与非门的测试与非门的测试 对模拟对模拟ICIC的测试,可根据的测试,可根据ICIC实际功能激励电压、电流,测量对应输出,当作功能块测实际功能激励电压、电流,测量对应输出,当作功能块测试。试。ICT夹具工作原理(3)n n2 2 非向量测试非向量测试 n n2.1 DeltaScan2.1 DeltaScan模拟结测试技术模拟结测试技术 n n2.2 FrameScan2.2 FrameScan电容藕合测试电容藕合测试 FrameScanFrameScan利用电容藕合探测管脚的脱开。每个器件上面有一个电容性探头,利用电容藕合探测管脚的脱开。每个器件上面有一个电容性探头,在某个管脚激励信号,电容性探头拾取信号。在某个管脚激励信号,电容性探头拾取信号。1 1 夹具上的多路开关板选择某个器件上的电容性探头。夹具上的多路开关板选择某个器件上的电容性探头。2 2 测试仪内的模拟测试板(测试仪内的模拟测试板(ATBATB)依次向每个被测管脚发出交流信号。)依次向每个被测管脚发出交流信号。3 3 电容性探头采集并缓冲被测管脚上的交流信号。电容性探头采集并缓冲被测管脚上的交流信号。4 ATB4 ATB测量电容性探头拾取的交流信号。如果某个管脚与电路板的连接是正确测量电容性探头拾取的交流信号。如果某个管脚与电路板的连接是正确的,就会测到信号;如果该管脚脱开,则不会有信号。的,就会测到信号;如果该管脚脱开,则不会有信号。GenRadGenRad类式的技术称类式的技术称Open XpressOpen Xpress。原理类似。原理类似。此技术夹具需要传感器和其他硬件,测试成本稍高。此技术夹具需要传感器和其他硬件,测试成本稍高。n nICTICT测试要做到故障定位准、测试稳定,与电路和测试要做到故障定位准、测试稳定,与电路和PCBPCB设计有很大关系。原则设计有很大关系。原则上我们要求每一个电路网络点都有测试点。电路设计要做到各个器件的状态上我们要求每一个电路网络点都有测试点。电路设计要做到各个器件的状态进行隔离后,可互不影响进行隔离后,可互不影响。ICT夹具的几种结构结构种类吸真空式压气式金属压盖式密封盖式密封圈式单面针床 单面针床双面针床双面针床真空密封盖式夹具真空密封圈测试夹具真空双面测试夹具真空金属压盖式测试夹具ICT夹具的构成结构n nInterface板(界面板,与测试机连接)n n针板(安装针套,夹具的主要部件)n n载板(放置被测试板,使被测试板在很平整的状态下与针点连接)n n压板(安装压棒,压棒带动被测板连接到针点)n n底壳n n压板框压板底壳压棒载板压板框针板接地板真空气管Interfaces 板底壳夹具制作的主要要求n n针点对位的准确度,探针中心应该在被测试点直径的三分针点对位的准确度,探针中心应该在被测试点直径的三分之二以内或者更中心位置之二以内或者更中心位置n n探针的行程达到标准的要求探针的行程达到标准的要求,ICT,ICT夹具常用的探针行程为夹具常用的探针行程为4.3mm,4.3mm,主要还是按照探针目录里面的标准主要还是按照探针目录里面的标准n n被测试板在测试过程中要求平整被测试板在测试过程中要求平整,不可有大的变型不可有大的变型,要求载要求载板和压棒的平整度要高板和压棒的平整度要高n n在放板、盖压盖、测试过程中不可对在放板、盖压盖、测试过程中不可对PCBPCB板上的器件造成板上的器件造成损坏。损坏。压棒、压棒、stopper(stopper(小豆丁小豆丁)不可碰到被测不可碰到被测PCBPCB板上的板上的元器件元器件,要有一定的安全距离要有一定的安全距离(约约1.5-2.0mm)1.5-2.0mm)n n绕线要求开线部分绕线绕线要求开线部分绕线5-65-6圈,未开线部分绕线圈,未开线部分绕线2-32-3圈,圈,以确保线与针套之间的良好连接以确保线与针套之间的良好连接n n防静电措施防静电措施n n界面部分要求要与客户机器良好连接界面部分要求要与客户机器良好连接夹具制作的注意事项n n夹具一定不能对被测板造成损伤,这是客户最不愿意看到发生的事情。夹具一定不能对被测板造成损伤,这是客户最不愿意看到发生的事情。要做好预防措施,包括压棒、要做好预防措施,包括压棒、stopperstopper(小斗丁)的分布,探针行程(小斗丁)的分布,探针行程过大,防被测过大,防被测PSBPSB板放反装置的制作等板放反装置的制作等n n制作接地板完成后一定做好铜板的清洁工作,防止引起短路现象制作接地板完成后一定做好铜板的清洁工作,防止引起短路现象n n夹具在吸真空过程中不可以有跳动的现象夹具在吸真空过程中不可以有跳动的现象n n计算套高时是要控制针尖的高度而不是控制针套的高度,因为有些针计算套高时是要控制针尖的高度而不是控制针套的高度,因为有些针的长度并不是一致的。的长度并不是一致的。n n制作真空压盖式夹具时,由于压板的变形,可能套高要做响应的调整制作真空压盖式夹具时,由于压板的变形,可能套高要做响应的调整n n电源线一定要严格检查,有些电源错误会导致烧坏测试机。如果有几电源线一定要严格检查,有些电源错误会导致烧坏测试机。如果有几种种GNDGND一定要分开,不能短路。一定要分开,不能短路。n n品保部检查应该按照客户的资料检查而不要完全按照工程部的资料检品保部检查应该按照客户的资料检查而不要完全按照工程部的资料检查查谢谢!
