TC模块使用方法
1、模块简介：
CJ1W-TC**直接接受来自热电偶或铂电阻温度计的输入，执行二个自由度的PID 控制，并通过开路集电极送出输出结果。有两种主要单元类型：一种提供4个控制回路而另一种提供2个带加热器烧断检测功能的控制回路。二种类型都有和热电偶 (R, S, K, J, T, B, 或L) 相配的型号及和铂电阻温度计(JPt100 或Pt100)相配的型号，都可使用NPN输出和 PNP 输出。型号见下图：

2、模块部件名称及其功能：

1)、单元号设定：

由于温度控制单元在特殊 I/O 单元区中占 20 个字，所以温度控制单元占用 2 个单元号。

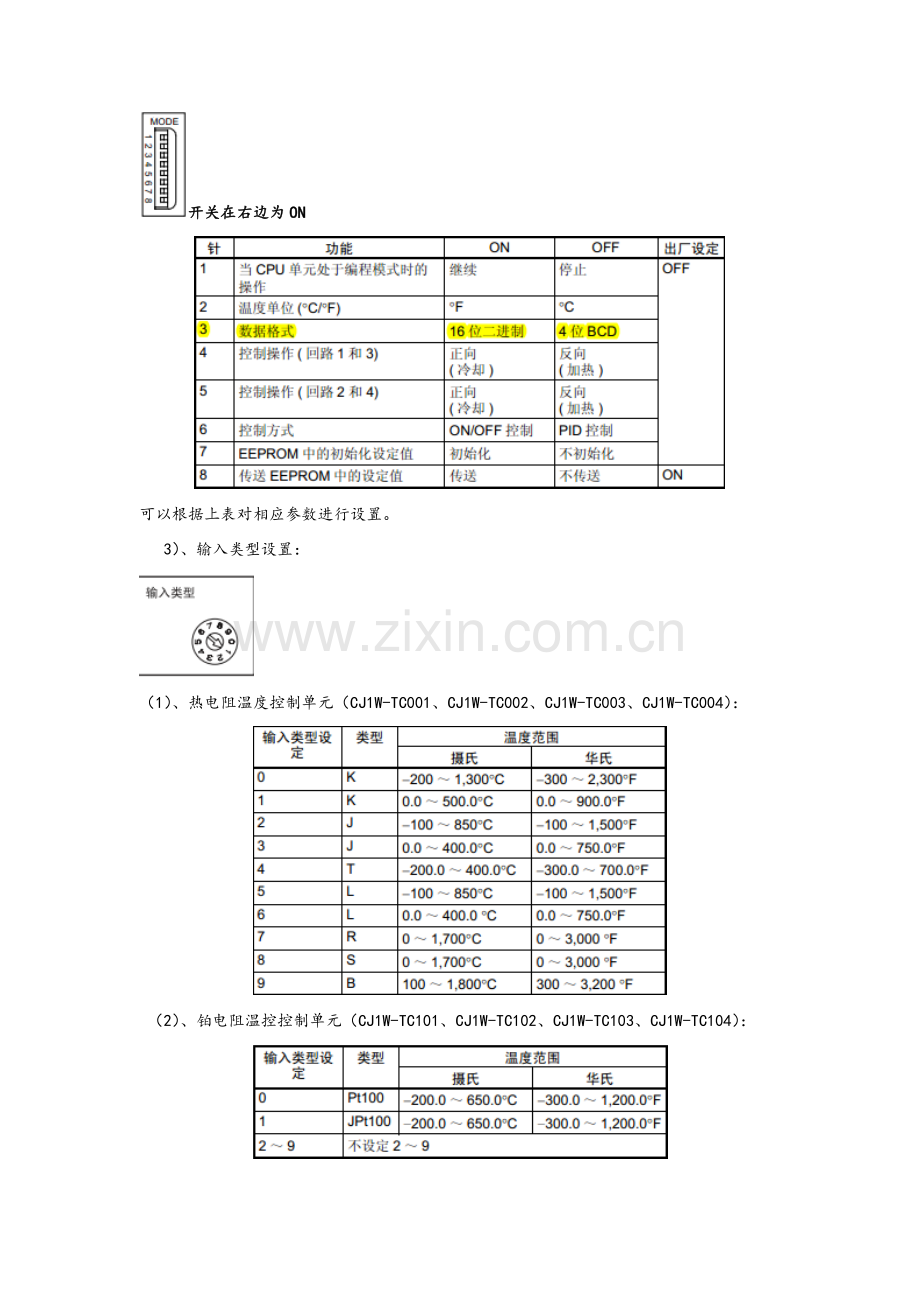

2）、DIP开关功能设定：
开关在右边为ON

可以根据上表对相应参数进行设置。
3）、输入类型设置：

（1）、热电阻温度控制单元（CJ1W-TC001、CJ1W-TC002、CJ1W-TC003、CJ1W-TC004）：

（2）、铂电阻温控控制单元（CJ1W-TC101、CJ1W-TC102、CJ1W-TC103、CJ1W-TC104）：

4）、IO接线图：
（1）、热电偶温度控制模块：

（2） 铂电阻温控控制模块：

3、数据交换用特殊I/O单元分配
1）、在将温控模块与PLC连接并创建I/O表后，用于控制温控模块的特殊I/O单元地址被自动分配出来。
n=2000+10*单元号
m=D20000+100*单元号
特殊单元模块重启见下图：

2）、温控模块与CPU单元交换的数据（操作数据、初始化数据、操作参数）：
（1）、操作数据：
操作温度控制单元所用的基本数据是在 CPU 单元 I/O 刷新周期内作为操作数据 与CPU 单元交换的。操作数据包括过程值，设定点、停止位、AT 启动位、 AT 停止位，和其它数据。
（2）、初始化数据：
用于初始化温度控制单元的数据是在 PC 转为 ON 或温度控制单元重新启动时作为初始化数据与 CPU 单元交换的，初始化数据包括报警模式，报警迟滞和其它数据。
（3） 操作参数：
控制温度控制单元操作的参数是在 CPU 单元 I/O 刷新周期内作为操作参数与 CPU 单元交换的。操作参数包括报警 SV，控制周期，比例带，积分时间，和其它参数。
具体设置见下图：

3）、数据在CPU与温控模块间的传送与保存
温度控制单元有二类存储器：RAM 和 EEPROM。按下表所示和说明，温度控制单元的数据是从在 CPU 单元中的分配字写到温度控制单元 RAM 中的，通过将保存位转为 ON，可以将这些数据的一部分从 RAM 写到 EEPROM。
如果 DIP 开关的第 8 针为 ON，当电源转为 ON 或重新启动温度控制单元时，储存在 EEPROM 中的数据将自动传送到 CPU 单元的 DM 区，以便能用储存在EEPROM 中的数据操作。
当DM区数据发生变化时，要保存至EEPROM

注意：
1、自动调整的PID 常数结果在自动调整的最后自动写入 RAM。
2. EEPROM 写入的寿命为 100,000 次。
回路1、2温度设定
4、模块具体数据设置
1)、CPU到温控模块：
（1）操作数据设置：
回路1、2当前温度

（2）、初始化数据设置：
报警方式具体见下图

（4） 操作参数设置：
在分配给作为特殊 I/O 单元的温度控制单元的 DM 字中设定温度控制单元的操作参数。操作参数包括：报警 SV，控制周期，比例率，积分时间和其他参数。每个周期在 I/O 刷新期内交换操作参数，输入数据从温度控制单元传送到CPU单元，而输出数据是从 CPU 单元传送到温度控制单元。

5、AT自整定实现：
1）. 将回路 1AT 启动位 (CIO (n+2) 的 02 位 ) 转为 ON 启动自动调整。
2）. 当自动调整完成时，将计算的 PID 常数储存到分配给单元的DM字内的操作参数输入区（计算的 PID 常数从温度控制单元传送到 CPU 单元）。同时，PID 常数计算标志 (CIO (n+8) 的位 10) 转为 ON。用此 PID 常数计算标志作为梯形图程序中的输入条件并将此计算的 PID 常数复制到分配给此单元的 DM 字的输出区。
3）. 在通过梯形图程序将 PID 常数传送到输出区后，将改变 PID 常数位 （CIO(n+2) 的位 13 ）转为 ON 。温度控制单元将读出输出区中的 PID 常数。当你将改变 PID 常数位转为 ON 时 PID 常数计算标志将自动转为 OFF 。
AT自整定程序见下图：
