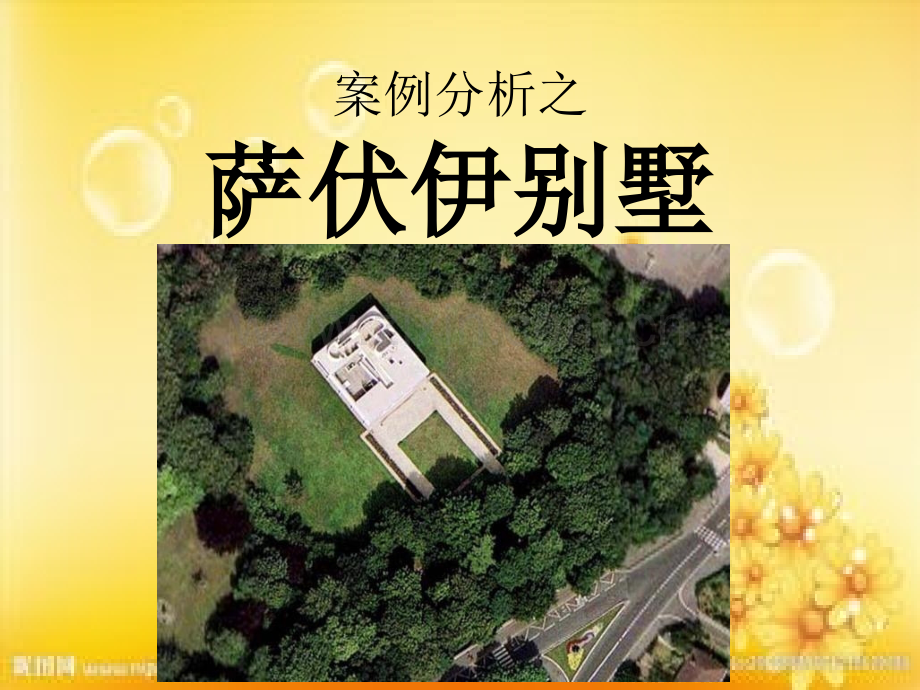

案例分析之萨伏伊别墅.ppt

案例分析之萨伏伊别墅萨伏伊别墅萨伏伊别墅（萨伏伊别墅（1928-1930）位于巴黎近郊的普瓦西 在1926年出版的建筑五要素中，柯布西耶提出了新建筑的“五要素”，它们是：1、底层的独立支柱；2、屋顶花园；3、自由平面；4、自由立面；5、横向长窗。萨伏伊别墅正是这“五要素”最为恰当的范例。但更大的特点是表现了他的美学观念。即立体主义的雕塑。房屋的各种形体都采用了简单的几何形体，但内部空间却相当的复杂，因采用了斜坡道，增加了内部空间的连续性，形成流动的立体空间。如同一个内部镂空的几何体，更像一架复杂的机器勒.柯布西耶所说的居住的“机器”。萨伏伊别墅房子平面为约22.50mx20m的方块，钢筋混凝结构，三层住宅。萨伏伊别墅宅基为矩形，长约米，宽为米，共三层。采用了钢筋混凝土框架结构，平面和空间布局自由，空间相互穿插，内外彼此贯通，它外观轻巧，空间通透，装修简洁，与造型沉重、空间封闭、装修繁琐的古典豪宅形成了强烈对比。萨伏伊别墅深刻地体现了现代主义建筑所提倡新的建筑美学原则。萨伏伊别墅深刻地体现了现代主义建筑所提倡新的建筑美学原则。建筑形体和内部功能的配合，建筑形象合乎逻辑性，构图上灵活均衡而非对称，处理手法简洁，体型纯净，在建筑艺术中吸取视觉艺术的新成果等，这些建筑设计理念启发和影响着无数建筑师。在行进中欣赏建筑，以坡道为中心组织建筑北立面图东立面图一层平面图一层平面图二层平面图二层平面图三层平面图三层平面图功能分析门廊门廊门厅门厅车库车库斜坡斜坡佣人房佣人房洗衣房洗衣房一层起居室起居室平台平台斜坡斜坡私人起居室私人起居室主卧主卧客房客房浴室浴室厕所厕所厨房厨房螺旋楼梯螺旋楼梯二层三层屋顶花园屋顶花园楼梯楼梯斜坡斜坡萨伏伊别墅是典型的一座以柱体承重的建筑，应该说柯布西耶在一定的本萨伏伊别墅是典型的一座以柱体承重的建筑，应该说柯布西耶在一定的本质上使建筑从传统墙体承重到柱网承重发生了改变。这样就可以设计大的质上使建筑从传统墙体承重到柱网承重发生了改变。这样就可以设计大的横向长窗。横向长窗。这是对萨伏伊别墅结构分析图，在这里我们可以很清楚的看到其内在结构，柱体承重，楼梯连接交通。三个平面上的连接室内外的过渡空间：一层是有顶无墙，二层是既有有顶无墙也有有墙无顶，三层则是有墙无顶，这样我们就很容易的看出了不同层的空间之间存在着的区别和联系。区别和联系。底层三面有独立的柱子，中心部分有门厅、车库、楼梯和坡道，以及仆人的房间屋顶花园二、三层屋顶花园三层屋顶FreundorfVilla这栋住宅造型现代简练，折面与斜线的语言传递出一种欣欣向荣的动感，与此同时，住宅内也洋溢着平和安宁的格调。克制谨慎的用色突出了高品质的建设材料，精心种植的植物同田园景观融为一体，并渗透进内外丰富但却单纯的住宅中。外观，白色建筑仿佛趴在一个坡上，坡下是地下层。外观，白色建筑仿佛趴在一个坡上，坡下是地下层。剖面图1:250车库入口大露台联系泳池，高品质的植物种植生长良好，精心搭配的庭院灯就像是客厅的落地灯，营造出室外客厅的氛围。总平图北立面1:250南立面1:250东立面1:250西立面1:250二层平面图1:250一层平面1:250地下平面图1:250谢谢观看！谢谢观看！
