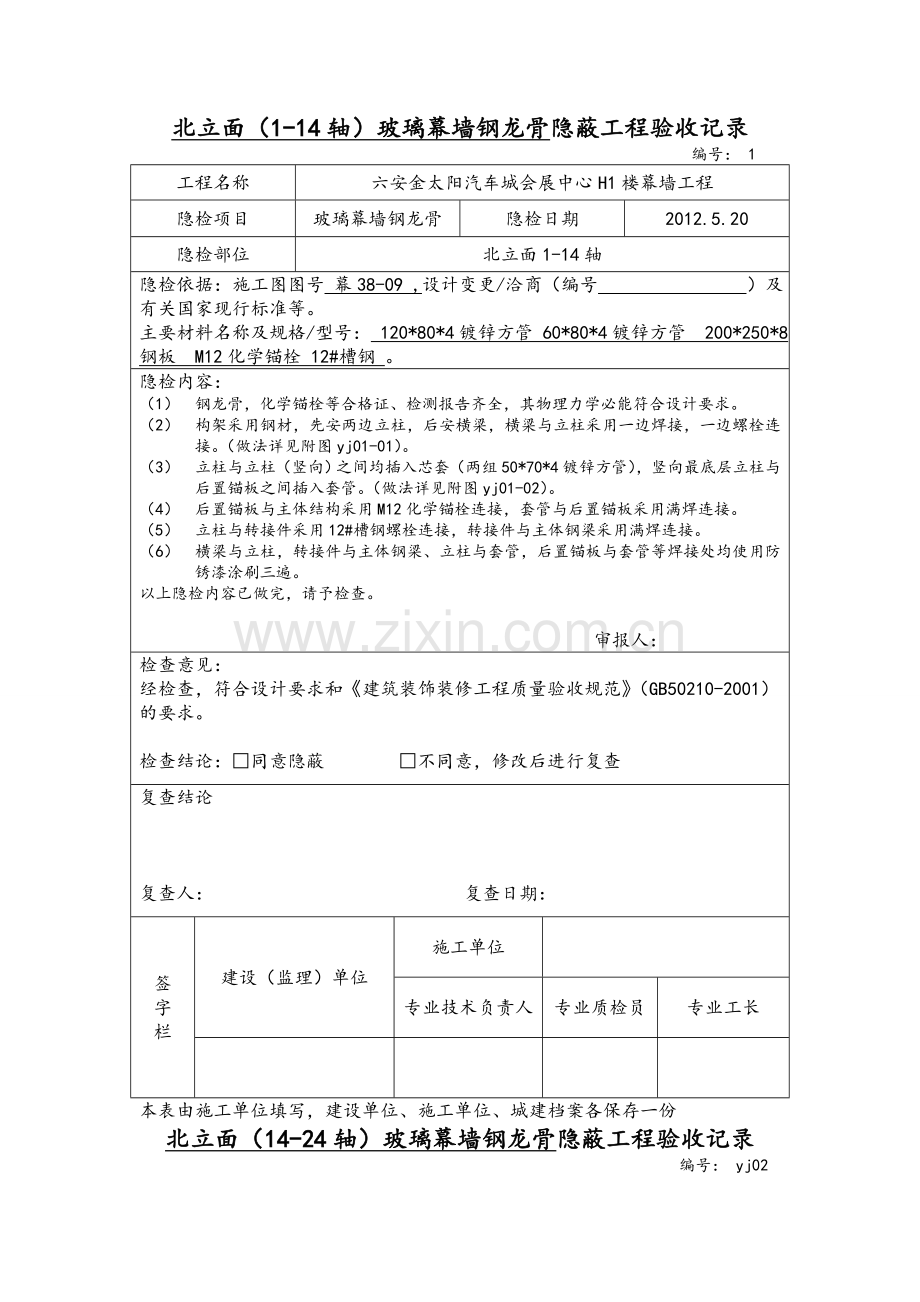

1、北立面(1-14轴)玻璃幕墙钢龙骨隐蔽工程验收记录 编号: 1工程名称六安金太阳汽车城会展中心H1楼幕墙工程隐检项目玻璃幕墙钢龙骨隐检日期2012.5.20隐检部位北立面1-14轴隐检依据:施工图图号 幕38-09 ,设计变更/洽商(编号 )及有关国家现行标准等。主要材料名称及规格/型号: 120*80*4镀锌方管 60*80*4镀锌方管 200*250*8钢板 M12化学锚栓 12#槽钢 。隐检内容:(1) 钢龙骨,化学锚栓等合格证、检测报告齐全,其物理力学必能符合设计要求。(2) 构架采用钢材,先安两边立柱,后安横梁,横梁与立柱采用一边焊接,一边螺栓连接。(做法详见附图yj01-01)。(
2、3) 立柱与立柱(竖向)之间均插入芯套(两组50*70*4镀锌方管),竖向最底层立柱与后置锚板之间插入套管。(做法详见附图yj01-02)。(4) 后置锚板与主体结构采用M12化学锚栓连接,套管与后置锚板采用满焊连接。(5) 立柱与转接件采用12#槽钢螺栓连接,转接件与主体钢梁采用满焊连接。(6) 横梁与立柱,转接件与主体钢梁、立柱与套管,后置锚板与套管等焊接处均使用防锈漆涂刷三遍。以上隐检内容已做完,请予检查。 审报人:检查意见:经检查,符合设计要求和建筑装饰装修工程质量验收规范(GB50210-2001)的要求。检查结论:同意隐蔽 不同意,修改后进行复查复查结论复查人: 复查日期:签字栏建

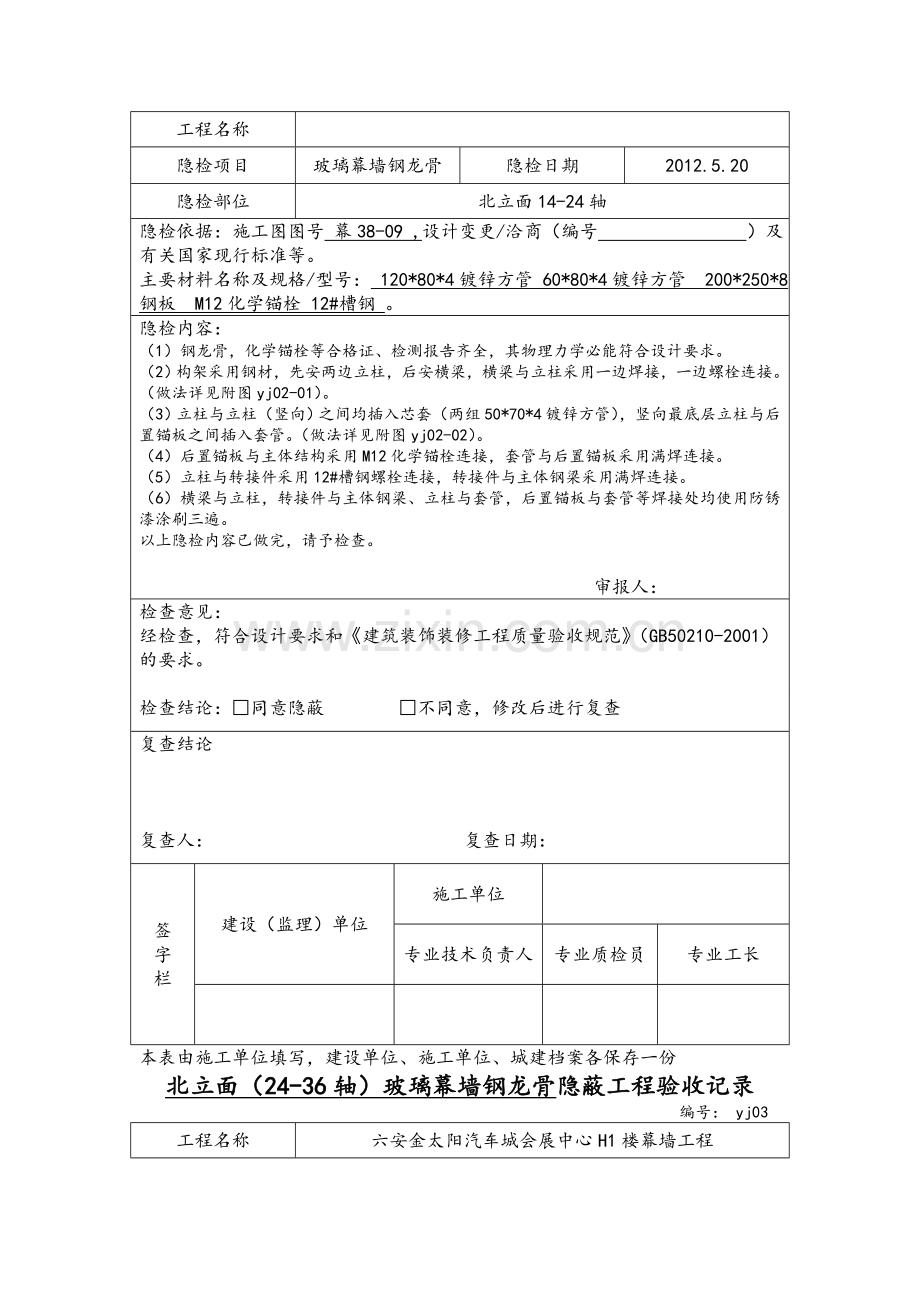

3、设(监理)单位施工单位专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案各保存一份北立面(14-24轴)玻璃幕墙钢龙骨隐蔽工程验收记录 编号: yj02工程名称隐检项目玻璃幕墙钢龙骨隐检日期2012.5.20隐检部位北立面14-24轴隐检依据:施工图图号 幕38-09 ,设计变更/洽商(编号 )及有关国家现行标准等。主要材料名称及规格/型号: 120*80*4镀锌方管 60*80*4镀锌方管 200*250*8钢板 M12化学锚栓 12#槽钢 。隐检内容:(1)钢龙骨,化学锚栓等合格证、检测报告齐全,其物理力学必能符合设计要求。(2)构架采用钢材,先安两边立柱,后
4、安横梁,横梁与立柱采用一边焊接,一边螺栓连接。 (做法详见附图yj02-01)。(3)立柱与立柱(竖向)之间均插入芯套(两组50*70*4镀锌方管),竖向最底层立柱与后置锚板之间插入套管。(做法详见附图yj02-02)。(4)后置锚板与主体结构采用M12化学锚栓连接,套管与后置锚板采用满焊连接。(5)立柱与转接件采用12#槽钢螺栓连接,转接件与主体钢梁采用满焊连接。(6)横梁与立柱,转接件与主体钢梁、立柱与套管,后置锚板与套管等焊接处均使用防锈漆涂刷三遍。以上隐检内容已做完,请予检查。 审报人:检查意见:经检查,符合设计要求和建筑装饰装修工程质量验收规范(GB50210-2001)的要求。检查
5、结论:同意隐蔽 不同意,修改后进行复查复查结论复查人: 复查日期:签字栏建设(监理)单位施工单位专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案各保存一份北立面(24-36轴)玻璃幕墙钢龙骨隐蔽工程验收记录 编号: yj03工程名称六安金太阳汽车城会展中心H1楼幕墙工程隐检项目玻璃幕墙钢龙骨隐检日期2012.5.20隐检部位北立面24-36轴隐检依据:施工图图号 幕38-09 ,设计变更/洽商(编号 )及有关国家现行标准等。主要材料名称及规格/型号: 120*80*4镀锌方管 60*80*4镀锌方管 200*250*8钢板 M12化学锚栓 12#槽钢 。隐检内容
6、:(1)钢龙骨,化学锚栓等合格证、检测报告齐全,其物理力学必能符合设计要求。(2)构架采用钢材,先安两边立柱,后安横梁,横梁与立柱采用一边焊接,一边螺栓连接。 (做法详见附图yj03-01)。(3)立柱与立柱(竖向)之间均插入芯套(两组50*70*4镀锌方管),竖向最底层立柱与后置锚板之间插入套管。(做法详见附图yj03-02)。(4)后置锚板与主体结构采用M12化学锚栓连接,套管与后置锚板采用满焊连接。(5)立柱与转接件采用12#槽钢螺栓连接,转接件与主体钢梁采用满焊连接。(6)横梁与立柱,转接件与主体钢梁、立柱与套管,后置锚板与套管等焊接处均使用防锈漆涂刷三遍。以上隐检内容已做完,请予检查
7、。 审报人:检查意见:经检查,符合设计要求和建筑装饰装修工程质量验收规范(GB50210-2001)的要求。检查结论:同意隐蔽 不同意,修改后进行复查复查结论复查人: 复查日期:签字栏建设(监理)单位施工单位专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案各保存一份南立面(1-14轴)玻璃幕墙钢龙骨隐蔽工程验收记录 编号: yj04工程名称六安金太阳汽车城会展中心H1楼幕墙工程隐检项目玻璃幕墙钢龙骨隐检日期2012.5.20隐检部位南立面1-14轴隐检依据:施工图图号 幕38-09 ,设计变更/洽商(编号 )及有关国家现行标准等。主要材料名称及规格/型号: 12
8、0*80*4镀锌方管 60*80*4镀锌方管 200*250*8钢板 M12化学锚栓 12#槽钢 。隐检内容:(1)钢龙骨,化学锚栓等合格证、检测报告齐全,其物理力学必能符合设计要求。(2)构架采用钢材,先安两边立柱,后安横梁,横梁与立柱采用一边焊接,一边螺栓连接。 (做法详见附图yj04-01)。(3)立柱与立柱(竖向)之间均插入芯套(两组50*70*4镀锌方管),竖向最底层立柱与后置锚板之间插入套管。(做法详见附图yj04-02)。(4)后置锚板与主体结构采用M12化学锚栓连接,套管与后置锚板采用满焊连接。(5)立柱与转接件采用12#槽钢螺栓连接,转接件与主体钢梁采用满焊连接。(6)横梁与
9、立柱,转接件与主体钢梁、立柱与套管,后置锚板与套管等焊接处均使用防锈漆涂刷三遍。以上隐检内容已做完,请予检查。 审报人:检查意见:经检查,符合设计要求和建筑装饰装修工程质量验收规范(GB50210-2001)的要求。检查结论:同意隐蔽 不同意,修改后进行复查复查结论复查人: 复查日期:签字栏建设(监理)单位施工单位专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案各保存一份南立面(14-24轴)玻璃幕墙钢龙骨隐蔽工程验收记录 编号: yj05工程名称六安金太阳汽车城会展中心H1楼幕墙工程隐检项目玻璃幕墙钢龙骨隐检日期2012.5.20隐检部位南立面14-24轴隐检
10、依据:施工图图号 幕38-09 ,设计变更/洽商(编号 )及有关国家现行标准等。主要材料名称及规格/型号: 120*80*4镀锌方管 60*80*4镀锌方管 200*250*8钢板 M12化学锚栓 12#槽钢 。隐检内容:(1)钢龙骨,化学锚栓等合格证、检测报告齐全,其物理力学必能符合设计要求。(2)构架采用钢材,先安两边立柱,后安横梁,横梁与立柱采用一边焊接,一边螺栓连接。 (做法详见附图yj05-01)。(3)立柱与立柱(竖向)之间均插入芯套(两组50*70*4镀锌方管),竖向最底层立柱与后置锚板之间插入套管。(做法详见附图yj05-02)。(4)后置锚板与主体结构采用M12化学锚栓连接,
11、套管与后置锚板采用满焊连接。(5)立柱与转接件采用12#槽钢螺栓连接,转接件与主体钢梁采用满焊连接。(6)横梁与立柱,转接件与主体钢梁、立柱与套管,后置锚板与套管等焊接处均使用防锈漆涂刷三遍。以上隐检内容已做完,请予检查。 审报人:检查意见:经检查,符合设计要求和建筑装饰装修工程质量验收规范(GB50210-2001)的要求。检查结论:同意隐蔽 不同意,修改后进行复查复查结论复查人: 复查日期:签字栏建设(监理)单位施工单位专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案各保存一份南立面(24-36轴)玻璃幕墙钢龙骨隐蔽工程验收记录 编号: yj06工程名称六安
12、金太阳汽车城会展中心H1楼幕墙工程隐检项目玻璃幕墙钢龙骨隐检日期2012.5.20隐检部位南立面24-36轴隐检依据:施工图图号 幕38-09 ,设计变更/洽商(编号 )及有关国家现行标准等。主要材料名称及规格/型号: 120*80*4镀锌方管 60*80*4镀锌方管 200*250*8钢板 M12化学锚栓 12#槽钢 。隐检内容:(1)钢龙骨,化学锚栓等合格证、检测报告齐全,其物理力学必能符合设计要求。(2)构架采用钢材,先安两边立柱,后安横梁,横梁与立柱采用一边焊接,一边螺栓连接。 (做法详见附图yj06-01)。(3)立柱与立柱(竖向)之间均插入芯套(两组50*70*4镀锌方管),竖向最
13、底层立柱与后置锚板之间插入套管。(做法详见附图yj06-02)。(4)后置锚板与主体结构采用M12化学锚栓连接,套管与后置锚板采用满焊连接。(5)立柱与转接件采用12#槽钢螺栓连接,转接件与主体钢梁采用满焊连接。(6)横梁与立柱,转接件与主体钢梁、立柱与套管,后置锚板与套管等焊接处均使用防锈漆涂刷三遍。以上隐检内容已做完,请予检查。 审报人:检查意见:经检查,符合设计要求和建筑装饰装修工程质量验收规范(GB50210-2001)的要求。检查结论:同意隐蔽 不同意,修改后进行复查复查结论复查人: 复查日期:签字栏建设(监理)单位施工单位专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位
14、、施工单位、城建档案各保存一份东西立面玻璃幕墙钢龙骨隐蔽工程验收记录 编号: yj07工程名称六安金太阳汽车城会展中心H1楼幕墙工程隐检项目玻璃幕墙钢龙骨隐检日期2012.5.20隐检部位东西立面A-G轴,G-A轴隐检依据:施工图图号 幕38-10 ,设计变更/洽商(编号 )及有关国家现行标准等。主要材料名称及规格/型号: 120*80*4镀锌方管 60*80*4镀锌方管 200*250*8钢板 M12化学锚栓 12#槽钢 。隐检内容:(1)钢龙骨,化学锚栓等合格证、检测报告齐全,其物理力学必能符合设计要求。(2)构架采用钢材,先安两边立柱,后安横梁,横梁与立柱采用一边焊接,一边螺栓连接。 (3)立柱与立柱(竖向)之间均插入芯套(两组50*70*4镀锌方管)。(4)圆弧立柱与转接件采用12#槽钢螺栓连接,转接件与主体钢梁采用满焊连接。(详见附图yj07-02)。(5)横梁与立柱,转接件与主体钢梁、立柱与套管等焊接处均使用防锈漆涂刷三遍。以上隐检内容已做完,请予检查。 审报人:检查意见:经检查,符合设计要求和建筑装饰装修工程质量验收规范(GB50210-2001)的要求。检查结论:同意隐蔽 不同意,修改后进行复查复查结论复查人: 复查日期:签字栏建设(监理)单位施工单位专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案各保存一份
