控制电路电压法排故检测.ppt

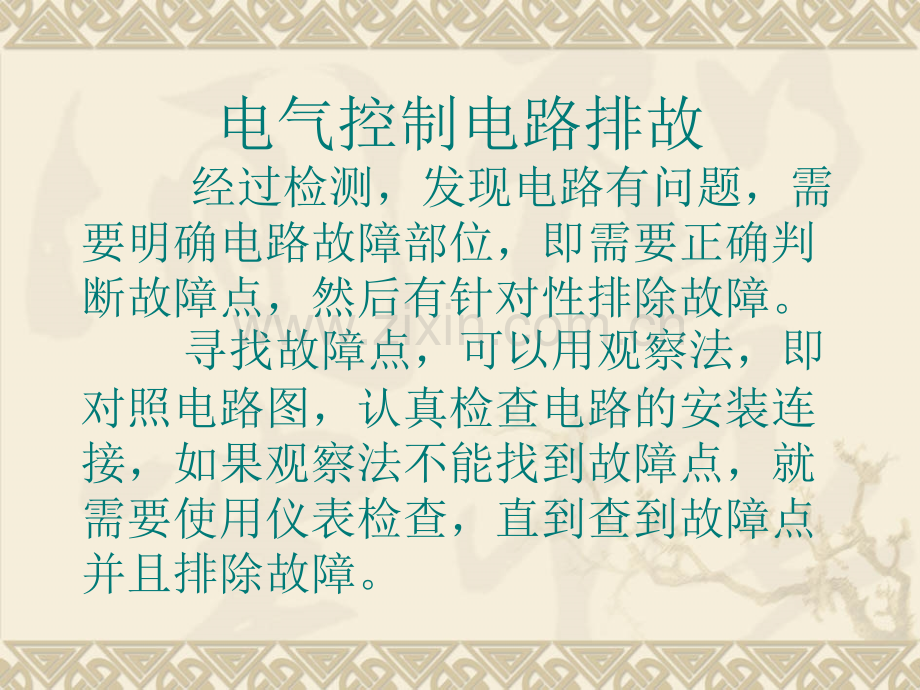

v学习目标：学习目标：v1.1.知道电力拖动控制电路排故方法。知道电力拖动控制电路排故方法。v2.2.能够熟练使用万用表检测电路电压。能够熟练使用万用表检测电路电压。v3.3.会用万用表电压法检测电路。会用万用表电压法检测电路。v4.4.能够通过检测正确判断故障点。能够通过检测正确判断故障点。电气控制电路排故电气控制电路排故 经过检测，发现电路有问题，需要明确电路故障部位，即需要正确判断故障点，然后有针对性排除故障。寻找故障点，可以用观察法，即对照电路图，认真检查电路的安装连接，如果观察法不能找到故障点，就需要使用仪表检查，直到查到故障点并且排除故障。电气控制电路排故 仪表法检查故障点，是通过仪表测量电路的参数，并且与正常值进行比较，如果与正常值一致或相近（考虑测量误差），说明电路正常，如果不一致或相差较大，说明电路有问题。电气控制电路排故 常用的检查仪表是万用表，万用表检查一般有电阻法与电压法。电阻测量法是断电测量所以比较安全，缺点是测量电阻不准确，特别是寄生电路对测量电阻影响较大。电压测量法准确性高，效率高，缺点是带电测量，有一定的危险性。110V 而且测量时要注意，而且测量时要注意，该测量点正常情况与故该测量点正常情况与故障情况电压要有变化，障情况电压要有变化，如果没有变化则不能说如果没有变化则不能说明问题，即不能判断电明问题，即不能判断电路是好是坏。路是好是坏。电压测量法电压测量法电气控制电路排故电压测量法：是通过测量电路电压，判别电路情况的一种方法。电压测量法主要有分阶测量法与分段测量法。110V1.分阶测量法：分阶测量法：以电路某一点为基以电路某一点为基准点（一般选择起点、准点（一般选择起点、或终点或接地点）放置或终点或接地点）放置一表棒，另一表棒在回一表棒，另一表棒在回路中依次测量电压，通路中依次测量电压，通过电压测量，判别电路过电压测量，判别电路是否正常的方法。是否正常的方法。电压测量法电压测量法110V1.分阶测量分阶测量法：法：（1）检查时，先接通电源。（2）把万用表扳到电压挡，按下SB2不放。（3）然后逐段分阶测量13、15、17、19、111、10各点的电压值。（4）当测量到某标号时，若电压值与理论值不同，说明表棒刚跨过的触头或连接线处，有问题。110V1.分阶测量分阶测量法：法：接通电路电源，把万用表扳到电压挡，按下按钮SB2不放。正常情况下，13电压为015电压为017电压为019电压为0111电压为010电压为110V1.分阶测量分阶测量法：法：把万用表扳到电压挡，按下按钮SB2不放。测量结果如下：请分析故障在什么部位？13电压为015电压为017电压为110V19电压为110V111电压为110V10电压为110V故障部位是57110V1.分阶测量分阶测量法：法：把万用表扳到电压挡，按下按钮SB2不放。测量结果如下：请分析故障在什么部位？13电压为015电压为017电压为019电压为0111电压为110V10电压为110V故障部位是911110V110V1.分阶测量分阶测量法：法：把万用表扳到电压挡，按下按钮SB2不放。测量结果如下：请分析故障在什么部位？13电压为015电压为017电压为019电压为0111电压为010电压为0故障部位是10友情提示：请检查万用表好坏，或电源有没有接通110V2.分段测量法：分段测量法：把电路分成若干段，把电路分成若干段，分别测量各段电压，通分别测量各段电压，通过电压测量，判别电路过电压测量，判别电路是否正常的方法。是否正常的方法。电压测量法电压测量法110V2.分段测量分段测量法：法：（1）检查时，先接通电源。按下按钮SB2不放。（2）把万用表扳到电压挡。（3）然后逐段分阶测量13、35、57、79、911、110各点的电压值。（4）当测量到某标号时，若电压值与理论值不同，说明表棒刚跨过的触头或连接线处，有问题。110V2.分段测量分段测量法：法：接通电源，按下按钮SB2，把万用表扳到电压挡测量:正常情况下，13电压为035电压为057电压为079电压为0911电压为0110电压为 110V2.分段测量分段测量法：法：接通电源，按下按钮SB2，把万用表扳到电压挡，测量结果如下：请分析故障在什么部位？13电压为035电压为079电压为0911电压为0110电压为057电压为故障部位是57110V110V2.分段测量分段测量法：法：接通电源，按下按钮SB2，把万用表扳到电压挡，测量结果如下：请分析故障在什么部位？13电压为035电压为079电压为0911电压为110电压为057电压为0故障部位是911110V110V110V2.分段测量分段测量法：法：接通电源，按下按钮SB2，把万用表扳到电压挡，测量结果如下：请分析故障在什么部位？13电压为035电压为057电压为079电压为0911电压为0110电压为0故障部位是检查万用表、电源电压测量法：110V 用电压法测量时，电路中存在自然断点，如图电路57号线之间自然断开，而前面讲的方法中都需要构成闭合回路，这就需要按下按钮SB2。但是如果是单人操作，按下按钮很不方便，这时可以采用不按按钮的测量方法，以断点为界，分别采用分阶测量法测量断点两边线路。测量断点以上点（如1、3、5号线），可以在断点以下找一个正常点作为基准点（如果7、9、11、13、0正常无故障，都可以作为基准点），分别对断点以上进行测量，正常值都应该为110V，如果不是说明有故障。电压测量法：110V找到一个断点以下的基准点变换黑表棒，依次测量断点以上的1、3、5号线电压测量法：110V 接通电路电源，把万用表扳到电压挡，选择0号为基准点，依次测量1、3、5号线。正常情况下，10电压为110V30电压为110V50电压为110V110V 测量断点以下点（如7、9、11、13、0 号线），可以在断点以上找一个正常点作为基准点（如果1、3、5正常无故障，都可以作为基准点），分别对断点以下进行测量，正常值都应该为110V，如果不是说明有故障。电压测量法：110V找到一个断点以上的基准点变换黑表棒，依次测量断点以下的7、9、11、0号线电压测量法：接通电路电源，把万用表扳到电压挡，选择1号为基准点，依次测量7、9、11、0号线。正常情况下，17电压为110V19电压为110V111电压为110V110V10电压为110V110V110V110V分阶测量法：分阶测量法：接通电源，把万用表扳到电压挡，以0号线为基准点，依次测量1、3、5号线，测量结果如下：请分析故障在什么部位？10电压为110V30电压为110V50电压为0故障部位是35110V分阶测量法：分阶测量法：接通电源，把万用表扳到电压挡，以0号线为基准点，依次测量1、3、5号线，测量结果如下：请分析故障在什么部位？10电压为 030电压为 050电压为0故障部位是1友情提示：请检查万用表好坏，或电源有没有接通110V分阶测量法：分阶测量法：接通电源，把万用表扳到电压挡，以1号线为基准点，依次测量7、9、11、0号线，测量结果如下：请分析故障在什么部位？71电压为 091电压为111电压为110V故障部位是91101电压为110V110V110V分阶测量法：分阶测量法：接通电源，把万用表扳到电压挡，以1号线为基准点，依次测量7、9、11、0号线，测量结果如下：请分析故障在什么部位？71电压为 091电压为 0111电压为0故障部位是110 线圈有故01电压为110V电气控制电路排故电压测量法注意的一些问题 1.注意安全。2.注意不同电压等级，变换量程。3.低于额定电压的20以上，可视为有故障。机床机床电气气设备的常的常见故障故障为断路故障，如断路故障，如导线断断路、虚路、虚连、虚、虚焊、触、触头接触不良、熔断器熔断接触不良、熔断器熔断等。等。对这类故障，除用故障，除用电压法和法和电阻法阻法检查外，外，还有一种更有一种更为简便可靠的方法，就是短接法。便可靠的方法，就是短接法。检查时，用一根，用一根绝缘良好的良好的导线，将所，将所怀疑的疑的断路部位短接，如短接到某断路部位短接，如短接到某处，电路接通，路接通，说明明该处断路。可分断路。可分为局部短接法和和短接法。局部短接法和和短接法。短接法 v按下启按下启动按按钮SB2时，若，若KM1不吸不吸合，合，说明明该电路有故障。路有故障。检查前，前，先用万用表先用万用表测量量1-7两点两点间电压，若若电压正常，可按下启正常，可按下启动按按钮SB2不放，然后用一根不放，然后用一根绝缘良好的良好的导线，分分别短接短接标号相号相邻的两点，如的两点，如1-2、2-3、3-4、4-5、5-6。当短接到。当短接到某两点某两点时，接触器，接触器KM1吸合，吸合，说明明断路故障就在断路故障就在这两点之两点之间。局部短接法局部短接法 故障故障现象象短接点短接点标号号 KM1 KM1动作作 故障原因故障原因 按下按下SB2SB2 KM1 KM1不吸合不吸合 1-2 1-2 KM1 KM1吸合吸合FRFR常常闭触触头接触不良或接触不良或误动作作 2-3 2-3 KM1 KM1吸合吸合SB1SB1的常的常闭触触头接触不良接触不良 3-4 3-4 KM1 KM1吸合吸合SB2SB2的常开触的常开触头接触不良接触不良 4-5 4-5 KM1 KM1吸合吸合KM2KM2常常闭触触头接触不良接触不良 5-6 5-6 KM1 KM1吸合吸合SQSQ常常闭触触头接触不良接触不良局部短接法 当当FR的常的常闭触触头和和SB1的常的常闭触触头同同时接触接触不良不良时，若用局部短接法短接，若用局部短接法短接1-2点，按下点，按下SB2，KM1仍不能吸合，仍不能吸合，则可能造成判断可能造成判断错误；而用；而用长短接法将短接法将1-6点短接，如果点短接，如果KM1吸合，吸合，说明明1-6这段段电路上有断路故路上有断路故障；然后再用局部短部短接法逐段找出故障；然后再用局部短部短接法逐段找出故障点。障点。长短接法 长短接法是指一次短接两个或多个触头来检查故障的方法。长短接法的另外一个作用是，可把故障点缩小到一个较小的范围。例如，第一次先短接3-6点，KM1不吸合，再短接1-3点，KM1吸合，说明故障在1-3点范围内。可见，用长短接法结合的短接法能很快地排除故障。v 短接法是用手拿短接法是用手拿绝缘导线带电操作的，所以一定要操作的，所以一定要注意安全，避免触注意安全，避免触电事故。事故。短接法只适用于短接法只适用于压降极小的降极小的导线及触及触头之之类的断的断路故障。路故障。对于于压降降较大的大的电器，如器，如电阻、阻、线圈、圈、绕组等断路故障。不能采用短接法，否等断路故障。不能采用短接法，否则会出会出现短路故障。短路故障。v对于机床的某些要害部位，必于机床的某些要害部位，必须保障保障电气气设备或机或机械部位不会出械部位不会出现事故的情况下，才能使用短接法。事故的情况下，才能使用短接法。短接法检查故障时的注意事项 准确,迅速的确定故障点,技巧如下:1.根据现象初步确定故障大致范围 2.综合各种现象缩小故障范围 3.分析各故障点的可能性4.使用万用表正确测量各个点 5.每次排除故障后，应及时总结经验，并作好记录。
