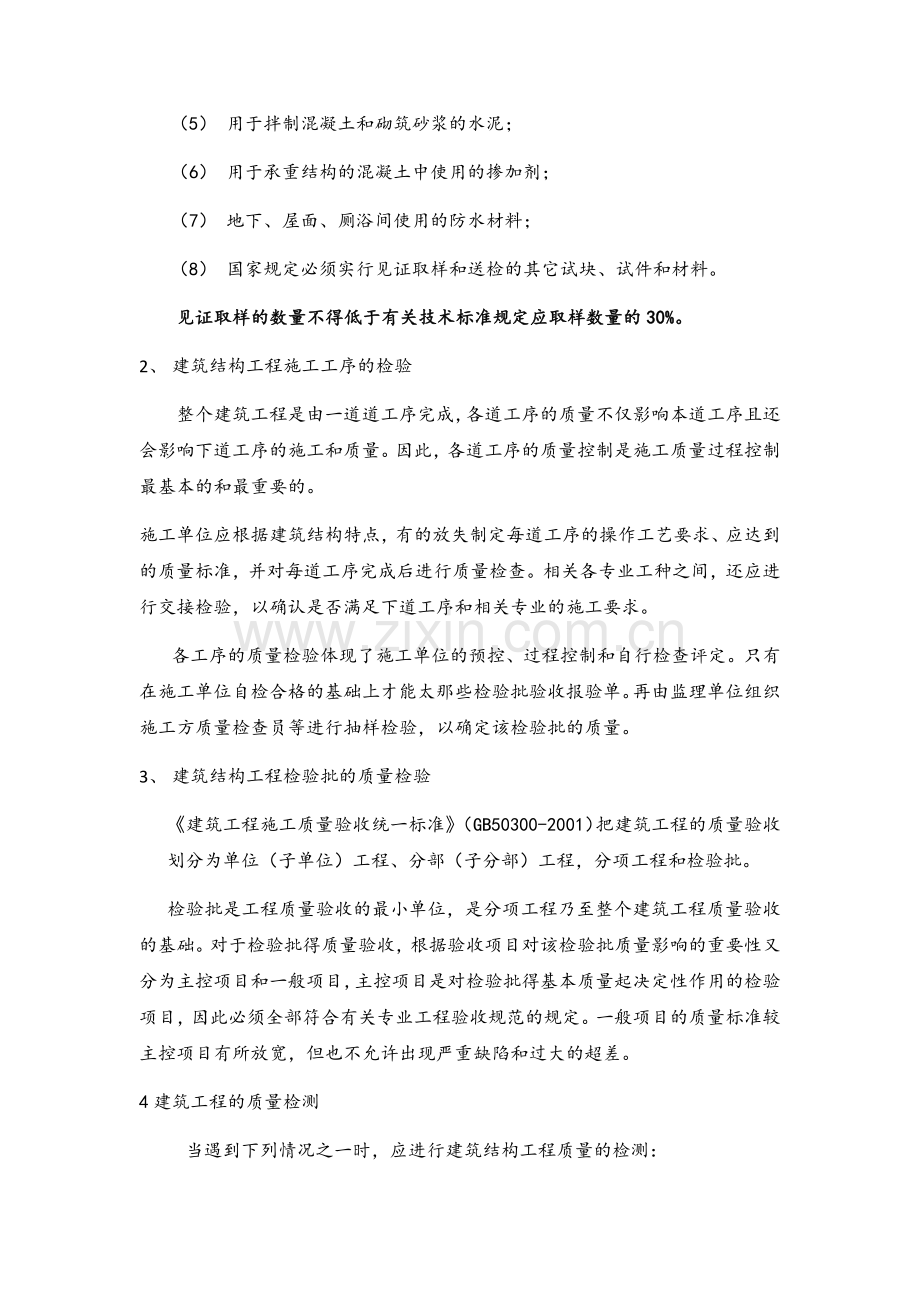

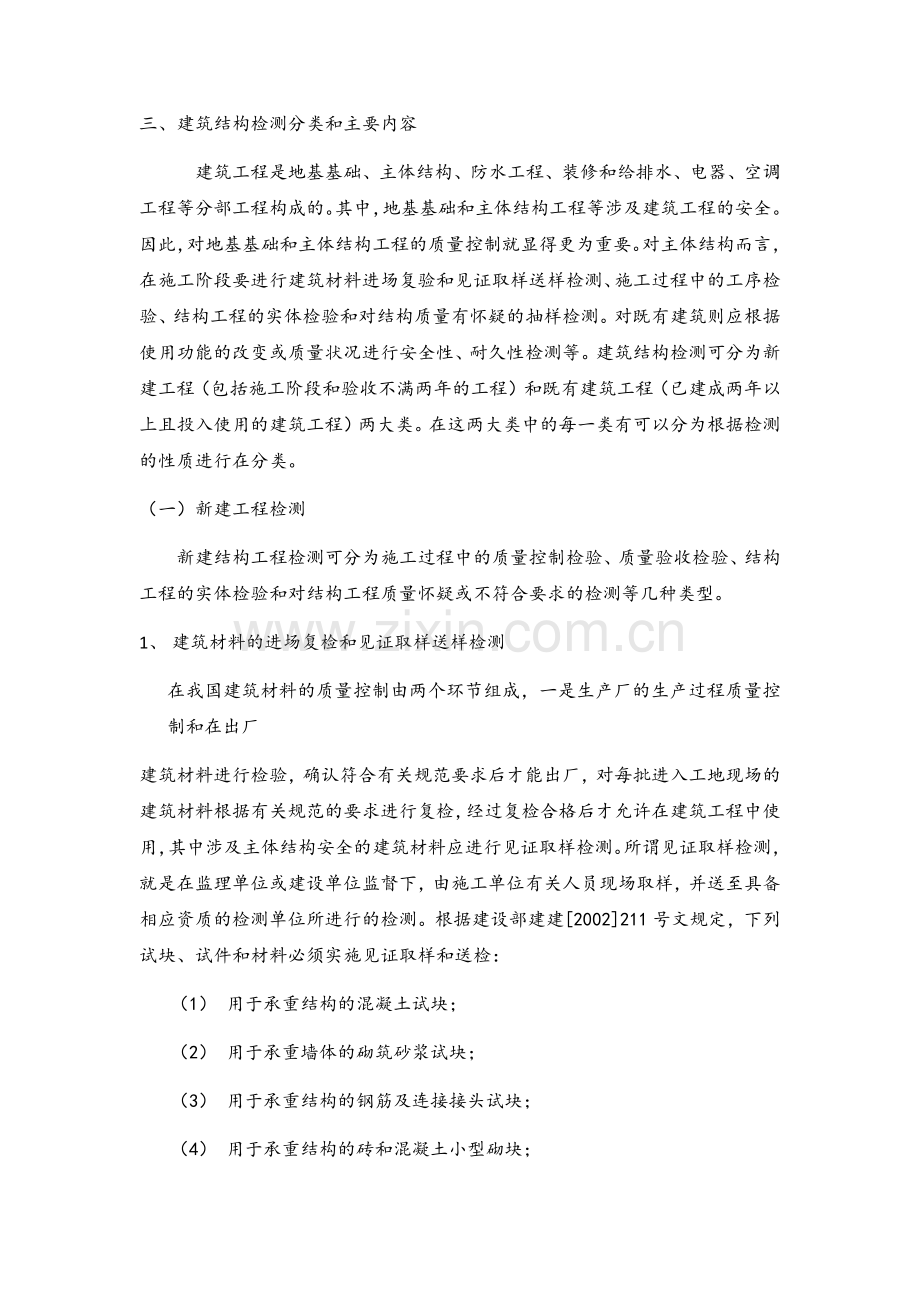

三、建筑结构检测分类和主要内容 建筑工程是地基基础、主体结构、防水工程、装修和给排水、电器、空调工程等分部工程构成的。其中，地基基础和主体结构工程等涉及建筑工程的安全。因此，对地基基础和主体结构工程的质量控制就显得更为重要。对主体结构而言，在施工阶段要进行建筑材料进场复验和见证取样送样检测、施工过程中的工序检验、结构工程的实体检验和对结构质量有怀疑的抽样检测。对既有建筑则应根据使用功能的改变或质量状况进行安全性、耐久性检测等。建筑结构检测可分为新建工程（包括施工阶段和验收不满两年的工程）和既有建筑工程（已建成两年以上且投入使用的建筑工程）两大类。在这两大类中的每一类有可以分为根据检测的性质进行在分类。（一） 新建工程检测新建结构工程检测可分为施工过程中的质量控制检验、质量验收检验、结构工程的实体检验和对结构工程质量怀疑或不符合要求的检测等几种类型。1、 建筑材料的进场复检和见证取样送样检测在我国建筑材料的质量控制由两个环节组成，一是生产厂的生产过程质量控制和在出厂建筑材料进行检验，确认符合有关规范要求后才能出厂，对每批进入工地现场的建筑材料根据有关规范的要求进行复检，经过复检合格后才允许在建筑工程中使用，其中涉及主体结构安全的建筑材料应进行见证取样检测。所谓见证取样检测，就是在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。根据建设部建建2002211号文规定，下列试块、试件和材料必须实施见证取样和送检：（1） 用于承重结构的混凝土试块；（2） 用于承重墙体的砌筑砂浆试块；（3） 用于承重结构的钢筋及连接接头试块；（4） 用于承重结构的砖和混凝土小型砌块；（5） 用于拌制混凝土和砌筑砂浆的水泥；（6） 用于承重结构的混凝土中使用的掺加剂；（7） 地下、屋面、厕浴间使用的防水材料；（8） 国家规定必须实行见证取样和送检的其它试块、试件和材料。见证取样的数量不得低于有关技术标准规定应取样数量的30%。2、 建筑结构工程施工工序的检验整个建筑工程是由一道道工序完成，各道工序的质量不仅影响本道工序且还会影响下道工序的施工和质量。因此，各道工序的质量控制是施工质量过程控制最基本的和最重要的。施工单位应根据建筑结构特点，有的放失制定每道工序的操作工艺要求、应达到的质量标准，并对每道工序完成后进行质量检查。相关各专业工种之间，还应进行交接检验，以确认是否满足下道工序和相关专业的施工要求。各工序的质量检验体现了施工单位的预控、过程控制和自行检查评定。只有在施工单位自检合格的基础上才能太那些检验批验收报验单。再由监理单位组织施工方质量检查员等进行抽样检验，以确定该检验批的质量。3、 建筑结构工程检验批的质量检验建筑工程施工质量验收统一标准（GB50300-2001）把建筑工程的质量验收划分为单位（子单位）工程、分部（子分部）工程，分项工程和检验批。检验批是工程质量验收的最小单位，是分项工程乃至整个建筑工程质量验收的基础。对于检验批得质量验收，根据验收项目对该检验批质量影响的重要性又分为主控项目和一般项目，主控项目是对检验批得基本质量起决定性作用的检验项目，因此必须全部符合有关专业工程验收规范的规定。一般项目的质量标准较主控项目有所放宽，但也不允许出现严重缺陷和过大的超差。4建筑工程的质量检测 当遇到下列情况之一时，应进行建筑结构工程质量的检测：（1） 涉及结构安全的试块、试件以及有关材料检验数量不足。（2） 对施工质量的抽样检测结果达不到设计要求；（3） 对施工质量有怀疑或争议，需要通过检测进行确认。（4） 发生工程事故，需要通过检测分析事故的原因及对结构可靠性的影响。 对于主体结构的检测应在被检测对象现场调查、收集资料的基础上，制定合理的检测方案。该检测方案应重点包括检测的依据，检测的项目和选用的检测方法及检测的数量等。 关于检测方法，从对主体结构构件损伤程度来区可分为：非破损检测方法，如回弹法检测混凝土抗压强度、回弹法检测砌筑砂浆强度等；局部破损检测方法，如钻芯法检测混凝土抗压强度、点荷法检测砌筑砂浆强度等。这主要是指对实体结构件材料强度的检测方法而言。对于建筑施工质量的检测除包括实体结构构件材料强度外还应包括结构损伤与变形（裂缝、不均匀沉降、构件过大变形等）、结构构件内部缺陷（不密实、夹渣、空洞等）、结构构件尺寸偏差和结构施工偏差（标高和平整度、垂直度等）以及连接与构造缺陷等，而这些检测内容所采用的方法多为非破损的。 建筑结构施工质量检测的内容不仅因建筑结构体系不同（混凝土结构、钢结构、砌体结构、木结构、钢管混凝土与型钢混凝土结构等）、而且还因结构施工质量缺陷表征的不同所进行检测内容与项目也有比较大的差异。但最根本的还是应根据检测的目的和建筑结构的状况以及委托方的要求，合理的确定检测项目和内容。（二） 既有建筑工程结构检测1、 既有建筑的正常检测既有建筑结构的正常检查工作可由建筑物的产权所有者、管理者或使用者实施，检查的内容可包括建筑构件的裂缝、损伤、过大位移或变形，建筑物内外装饰层是否出现脱落空鼓，栏杆扶手是否松动失效等通过仔细观察能够发现的现状缺陷。当正常检查发现存在影响既有建筑正常使用的问题，应及时维修；当发现结构构件变形或裂缝开展较多等影响结构安全的问题时，应委托有资质的检测单位进行建筑结构的检测。2、 建筑结构的常规检测建筑结构的常规检测不能只是构件外观质量及其损伤的检查，需要根据既有建筑结构的现状质量与损失、设计质量、施工质量、使用环境类别及其使用功能和荷载的变化等，确定检测的重点，检测的项目和相应的检测方法。建筑结构的常规检测宜一下列部位列为检测重点：（1） 出现渗水漏水部位的构件；（2） 受到较大反复荷载或动力荷载作用的构件；（3） 暴露在室外的构件；（4） 受到腐蚀性介质侵蚀的构件；（5） 受到污染影响的构件；（6） 与侵蚀性土壤直接接触的构件；（7） 受到冻融影响的构件；（8） 委托方正常检查怀疑有安全隐患的构件；（9） 容易受到磨损、冲撞损伤的构件；（10） 悬挑构件等。3、 建筑结构的专项检测既有建筑专项检测主要是因建筑使用功能的改造等带来的建筑结构主题变动，使用荷载增大和建筑结构使用中出现明显的裂缝及损伤等。其建筑结构专项检测的针对性很强，应根据检测的目的，确定检测的范围和项目及其相适应的方法。（1）对于建筑工程裂缝检测，应根据裂缝形状初步判断裂缝的类型，其现场检测应对裂缝出现的范围、构件类型、裂缝的宽度、深度和长度及其出现裂缝构件的材料强度等级、施工质量、设计构造是否满足相应规范的要求等。一般不应扩大到未出现裂缝的构件上。只是当受力构件裂缝较为普通和裂缝较宽、甚至会造成构件的脆性破坏时，才应对建筑结构进行全面检测鉴定。（2）对因火灾和爆炸引起建筑结构的检测，应初步划定影响范围，对直接破坏区应逐个构件进行检测，指明损伤的程度及其不同程度的范围，对其影响区域应根据与破坏最终区域的距离，在检查外观破坏现象的基础上进行抽样检测。该项检测应提供出最严重破坏区，影响轻微区和对结构安全不会造成影响区域的范围，为处理方案提供可靠的依据。（3）对改变建筑结构使用功能引起结构主体变动者，则应根据主体结构变动所涉及的构件及其原建筑结构的类型，结构体系等情况，确定检测方案，在确定检测方案中还应听取改造设计者的意见，了解他的需要提供哪些构件的检测数据等。但不能把局部进行改造也变成为全面的结构检测鉴定。4、建筑结构可靠性鉴定检测 既有建筑结构的可靠性鉴定，是一项较为全面评价结构正常使用、安全性和耐久性的工作。因此，对建筑结构可靠性鉴定的检测应根据结构的现状质量确定检测的重点部位、主要构件及其主要的检测项目。其抽样数量要与新建工程施工质量检测有所区别，即重要部位、主要构件多抽样，其余构件可采用随机抽样的原则。这里所讲的主要构件应是对建筑结构构件承载能力和性能起主要影响的构件。比如，框架柱和框架梁、板相比，框架柱则更重要一些，这主要是框架柱是框架结构主要承重和抗侧力的构件，框架梁、板的影响仅限于该层某个范围，而框架柱则会影响到该层及其相应的上部楼层等。四、建筑结构检测的工作程序与基本要求建筑结构检测工作程序，宜按下框图进行。1现场和有关资料的调查，应包括下列内容：（1）收集被检测建筑结构的设计图纸、设计变更、施工记录、施工验收和工程地质勘察等资料； （2）调查被检测建筑结构现状缺陷，环境条件，使用期间的加固与维修情况和用途与何载等变更情况；（3）向有关人员进行调查；（4）进一步明确委托方的检测目的和要求，并了解是否已进行过检测。2建筑结构的检测应有完备的检测方案，检测方案应征求委托方得意见，并应经过审定。建筑结构的检测方案宜包括下列主要内容：（1）概况，主要包括结构类性、建筑面积、总层数、施工及监理单位，建造年代等；（2）检测目的或委托方的检测要求；（3）检测依据，主要包括检测所依据的标准及有关的技术资料等；（4）检测项目和选用的检测方法以及检测的数量；（5）检测人员和仪器设备情况；（6）检测工作进度计划；（7）所需要的配合工作；（8）检测中的安全措施；（9）检测中的环保措施。3检测时应确保所使用的仪器设备在检定或校准周期内，并处于正常状态。仪器设备的精度应满足检测项目的要求。4现场检测现场检测应按已制定好的检测方案进行，根据区分重点与一般部位和随机抽样等原则布置好检测的构件和相应测区。当现场检测条件不能完全按照已制定好的方案进行时，应修改检测方案；但该修改检测方案应等到检测单位技术负责人和委托方的认可。现场检测其他注意事项为：（1）检测的原始记录，应记录在专用记录纸上，数据准确、字迹清晰，信息完整，不得追记、涂改，如有笔误，应进行杠改。当采用自动记录时，应符合有关要求。原始记录必须由检测及记录人员签字。（2）现场取样的试件或试样应予以标识并并妥善保存。（3）当发现检测数据数量不足或检测数据出现异常情况时，应补充检测。（4）建筑结构现场检测工作结束后，应及时修补因检测造成的结构或构件局部的损伤。修补后的结构构件，应满足承载力的要求。（5）建筑结构的检测数据计算分析工作完成后，应即使提出相应的检测报告。五、建筑结构检测方法和抽样方案（一）、建筑结构检测方法1、建筑结构检测方法选择的原则 建筑结构的检测，应根据检测项目、检测目的、建筑结构状态和现场条件选择适宜的检测方法。不同的检测项目采用不同的检测方法。就同一检测项目中有多种方法可供选择时，应根据建筑结构状况和现场条件选择相适应的方法。比如，在混凝土结构构件抗压强度检测中有回弹法、超声法、钻芯法、回弹超声综合法和钻芯修正回弹法等等可供选择，如何进行选择要根据结构状况，现场条件和各种方法的的适用范围等方面综合确定；比如，对于龄期不超过1000天的混凝土结构，当混凝土表面与内部较一致时，采用回弹法检测构件混凝土抗压强度；当仅对个别构件的混凝土强度有怀疑时，可采用钻芯法检测；虽然龄期不超过1000天，但是混凝土表面损伤和碳化严重等，应采用钻芯修正回弹法；当建筑结构现状良好且正常使用时，可先少量抽检，当发现存在混凝土强度比较低的构件时再扩大检测面。2、建筑结构的检测，可选用下列检测方法：有相应标准的检测方法；有相关规范、标准规定或建议的检测方法；参照本条第1款的检测标准，扩大其适用范围的检测方法；检测单位自行开发或引进的检测方法。3、在使用各类建筑结构检测方法中应注意的问题（1）选用有相应标准的检测方法时，应遵守下列规定： 对于通用的检测项目，应优先选用国家标准或行业标准及协会标准给出的检测方法。 对于有地区特点的检测项目，可选用地方标准； 对同一种检测方法，地方标准与国家标准或行业标准不一致时，有地区特点的部分宜按地方标准执行，检测的基本原则和基本操作要求应按国家标准或行业标准执行； 当国家标准、行业标准或地方标准的规定与实际情况确有差异或存在明显不适用问题时，可对相应规定做适当调整或修正，但调整与修正应有充分的依据；调整与修正的内容应在检测方案中予以说明，必要时应向委托方提供调整与修正的检测细则。（2）采用有关（二）建筑结构检测抽样方法在建筑工程施工质量验收统一标准，GB50300-2001给出了检验批质量检验的抽样方案是应根据检验项目的特点在下列抽样方案中进行选择的规定：（1） 计量、计数或计量计等抽样方法（2） 一次、二次或多次抽样方法；（3） 根据生产连续性和生产控制稳定性情况，尚可采用调整性抽样方法；（4） 对重要的检验项目可采用简易快速的检验方法时，可选用全数检验方法；（5） 对实验有效的抽样方案。 并规定了制定检验批得抽样方案时，对生产风险（或错判概率）和使用风险（或漏判概率）可采取：（1） 主控项目：对应于合格质量水平的和均不宜超过5%。（2） 一般项目；对应于合格质量水平的不宜超过5%， 建筑结构检测技术标准GB/T50344-2044，可结合建筑结构工程检测项目的特点，给出下列可供选择的方案 ：（1） 外部缺陷的检测，宜选用全数检测方案。（2） 几何尺寸与尺寸偏差的检测，宜选用一次或二次计数抽样方案。（3） 结构连接构造的年检测，应选择对安全影响大的部位进行抽样。（4） 构件结构性能的实荷检验，应选择同类构件中荷载效应相对较大和施工质量相对较较差构件或受到灾害影响、环境侵蚀影响构件中有代表性的构件。（5） 按检测批检测的项目，应进行随机抽样，且最小样本容量宜符合本标准第3.3.13条的规定。（6） 建筑工程施工质量验收统一标准GB50300或相应专业工程质量验收规范规定的抽样方案。 当为下列情况时，检测对象可以是单个构件或部分构件；但检测结论不得扩大到未检测的构件或范围。（1） 委托方指定检测对象或范围；（2） 因环境侵蚀或火灾、 爆炸、高温以及人为因数等造成部分构件损伤时。六 建筑结构检测中检测批的最小容量和结果判定1检测批的最小样本容量建筑结构检测中，检测批的最小样本容量不宜小于表1-1的限定值表1-1建筑结构抽样检测的最小样本容量检测批的容量检测类别和样本最小容量检测批的容量检测类别和样本最小容量ABCABC2-89-1516-2526-3051-9091-150151-280281-50022355813208358132032503581320325080501-12001201-32003201-1000010001-3500035001-150000150001-50000050000032508012520031550080125200315500800125012520031550080012502000注：检测类别A适用一般施工质量的检测，检测类别适用于结构质量或性能的检测，检测类别C适用于结构质量或性能的严格检测或复检。2计数抽样计数抽样检测时，检测批的合格判定，应符合下列规定：（1）计数抽样检测的对象为主控项目时，正常一次抽样应按表1-2判定，正常二次抽样应按表1-3判定。（2） 计数抽样检测的对象为一般项目时，正常一次抽样应按表1-4判定，正常二次抽样应按表1-5判定。 表1-2主控项目正常一次性抽样的判定样本容量合格判定数不和格判定数样本容量合格判定数不合格判定数2-58-1320325001235123468012520031571014218111522表1-3 主控项目正常二次性抽象的判定抽样次数与样本容量合格判定数不和格判定数抽样次数与样本容量合格判定数不合格判定数（1）2-601（1）-50（2）-10039610（1）-5（2）-100122（1）-80（2）-160512913（1）-8（2）-160122（1）-125（2）-2507181119（1）-13（2）-260334（1）-200（2）-40011261627（1）-20（2）-401334（1）-315（2）-63011261627（1）-32（2）-642657注：（1）和（2）表示抽样批次，（2）对应的样本容量为二次抽样的累计数量。表1-4一般项目正常一次性抽样的判定样本容量合格判定数不和格判定数抽样次数与样本容量合格判定数不合格判定数2-5813201235234632508012571014218111522表1-5一般项目正常二次性抽样的判定抽样次数与样本容量合格判定数不和格判定数抽样次数与样本容量合格判定数不合格判定数（1）-2（2）-40122（1）-80（2）-1609231424（1）-3（2）-60122（1）-125（2）-2509231424（1）-5（2）-100122（1）-200（2）-4009231424（1）-8（2）-160334（1）-315（2）-6309231424（1）-13（2）-261435（1）-500（2）-10009231424（1）-20（2）-402657（1）-800（2）-160009231424（1）-32（2）-64410711（1）-1250（2）-25009231424（1）-50（2）-1006151016（1）-2000（2）-40009231424注：（1）和（2）表示抽样次数，（2）对应的样本容量为二次抽样的累计数量。3计量抽样的结果判别（1）计量抽样检测批的检测结果，宜提供推定区间。推定区间的置信度宜为0.90，并使错判概率和漏判概率为0.05。特殊情况下，推定区间的置信度可为0.85，使漏判概率为0.10，错判概率仍为0.05。（2）结构材料强度计量抽样的检测结果，推定区件的上限值算术平均值的10%两者中的较大值。（3）当检测批的结果不能满足底（1）条和第（2）条的要求时，可提供单个构件的检测结果，单个构件的检测结果的推定应符合相应标准的规定。（4）检测批中的异常数据，可予以舍弃；异常数据的舍弃应符合正态样本异常值的判断和处理GB4833或其他标准的规定。（5）检测批的标准差为未知时，计量抽样检测批均值（0.5分位值）的推定区间上限值和下限值可按下式计算。U1=m+ksU2=m-ks式中 U1-均值（0.5分位值）u推定区间的上限值； U2均值（0.5分位值）u推定区间的下限值； m-样本均值； s-样本标准差； k-推定系数，取值见表1-6。 （6）检测批的标准差为未知时，计量抽样检测批具有95%保证率的标准值（0.05分位值）Xk的推定区间上限值和下限值可按下式计算。 Xk1= m-k1sXk2= m-k2s式中Xk1-标准值（0.5分位值）推定区间的上限值； Xk1标准值（0.5分位值）推定区间的下限值； m-样本均值； s-样本标准差； k1和k2-推定系数，取值见表1-6。（7）计量抽样检测批的判定，当设计要求相应数值小于或等于推定上限值时，可判定为符合设计要求；当设计要求相应数值大雨推定上限值时，可判定为低于设计要求。七检验批中异常数据的判断处理在实际检测中，有时会出现个别数值明显偏离其余数值的情况，对于这种情况如何进行处理时检测人员所关心的问题。下面简要介绍数据的统计处理和解释正态样本异常值的判断和处理GB4833-85有关异常值的判断和处理。（一）检验批中异常数据的判断和处理1异常值的定义异常值是指样本中的个别值，其数值明显偏离它（或他们）所属样本的其余观测值。2异常值的属性（1）异常值可能是总体固有的随机变异性的极端现象。这种异常值和样本的其余观测值属同一总体值和样本的其余观测值不属于同一总体。（2）异常值也可能是试验条件和方法的偶然偏离，或产生于观测、计算、记录中失误。这种异常值和样本的其余观测值不属于同一总体。3.异常值的类别（1）上侧情形：异常值为高端值；（2）下侧情形：异常值为低端值；（3）双侧情形：异常值在两端可能出现极端值。4处理异常值的一般规则 （1）对检出的异常值，应尽可能寻找产生异常值的技术上的、物理上的原因，作为处理异常值的数据。（2）处理异常值的方法： a)异常值保留在样本中参加气候的数据分析； b)允许剔除异常值，既把异常值从样本中排除； c)允许剔除异常值，并追加适宜的观测值计入样本； d)在找到实际原因时修正异常值。（3）采用选择处理异常值的方式的规则为： a)对任何异常值，若无充分的技术上的、物理上的说明其异常的理由，则不得随意剔除或修正； b)异常值除有充分的技术上的、物理上的说明其异常的理由者外，表现在统计上高度异常的，也允许剔除或修正。5判断和处理异常值的规则：（1）标准差已知-奈尔（Nair）检测法；（2）标准差未知-格拉布斯（Grubbs）检验法和狄克逊（Dixon）检验法6.标准差未知格拉布斯（Grubbs）检验法 对于异常值可能为上侧、下侧和两侧等情况，下面介绍其检验的步骤。（1）判断有无异常值 a)计算统计量样本均值和样本标准差 x=(x1+ x2+ xn)/n s= b)计算统计量 对于上侧的检验法，Gn=(x(n)-ux)/s(最大值-平均值)/标准差 对于下侧的检验法, G，n=()/s(平均值-最小值)/样本标准值 c)确定剪出水平表1-7等出对应n，的临界值G1-（n）;对于判断双侧异常值情况；查表1-7得出对应n,/2的临界值 G1-（n）; d）判断是否在异常值 当GnG1-（n），侧判断最大值x(n)为异常值，否侧无异常值； 当G，nG1-（n），侧判断最小值为异常值，否侧无异常值； 对于双侧检验，当GnG，n，且GnG1-（n），侧判断最大值x(n)；当G，nGn，且G，nG1-（n），侧判断最小值x(1)为异常值，否侧无异常值。（2）判断是否能剔除异常值 对于判断样本中不存在异常值，该检验批得数据统计不能剔除数据应按所有数据进行统计分析；对于判断检测样本数据中存在异常值，则应进一步判断该异常值是否为高度异常值，而只有高度异常值才能给以剔除。 a)给出剔除水平（取1%）的G1-（n）；对于判断单侧高度异常值，查表1-7得出对应n，的临界值G1-（n）；对于判断双侧高度异常情况，查表1-7得出对应n，/2的临界值G1-（n）。b)判断是否存在高度异常值当GnG1-（n），则判断最大值x(n)为高度异常值，否则无高度异常值；当G，nG1-（n），则判断最小值x(1)为高度异常值，否则无高度异常值 。对于双侧检验，GnG，n，且GnG1-（n），则判断最大值x(n)为高度异常值；当G，nGn，且G，nG1-（n），则判断最小值x(1)为高度异常值，否侧无高度异常值。（二）格拉布斯检验法的应用 （1）某10个样品砖的抗压强度分别为（MPa）：4.7，5.4，6.0，6.5，7.3，7.7，8.2，9.0，10.1，14.0。试运用格拉布斯检验法确定上限是否为高段异常值。=(x1+ x2+ xn)/10=7.79s=(=2.704G10=(x(10)-/s=(14.0-7.89)/2.704=2.26 对n=10,查表1-7，G0.95(10)=2.176,G10G0.95(10),判断X10为异常值。G0.99（10）=2.410，还不是高度异常值，不能剔除。（2）某钢筋混凝土工程的混凝土强度检测采用钻芯法修正进行检测，其中一个检测批的6个芯样与回弹的比值为：1.10，1.12，1.18，1.19，1.20，1.49。试运用格拉布斯检验法确定上限是否为高端异常值。=(x1+ x2+ xn)/6=1.213s=(=0.141G6=(x(6)-/s=(1.49-1.213)/0141=1.964对n=6,查表1-7，G0.95(6)=1.822,G6G0.95(6),判断X6为异常值。G0.99（6）=1.944，为高度异常值，不能剔除。（3）钢筋混凝土工程的混凝土强度检测采用钻芯法修正进行检测，其中一个检测批的6个芯样与回弹的比值为：0.86，1.10，1.12，1.18，1.19，1.20。试运用格拉布斯检验法确定上限是否为高端异常值。=(x1+ x2+ xn)/6=1.1083s=(=0.1281G6=(x(6)-/s=(1.1083-086)/0.1281=1.938对n=6,查表1-7，G0.95(6)=1.822,G1G0.95(6),判断X1为异常值。G0.99（6）=1.944，不为高度异常值，不能剔除。第二篇 混凝土强度现场检测 检测方法归纳起来有非破损检测、半破损检测、破损检测、综合检测等。非破损检测方法有回弹仪法、超声波法；半破损检测方法有取芯法；破损检测方法有荷载破损试验；综合检测分超声波法和回弹仪的组合检测，取芯法和回弹仪与超声波法的组合检测，以及非破损的回弹仪法与超声波法，与破损法的组合检测。一、回弹法检测混凝土抗压强度技术规程（JGJ/T232001）1、总则2、回弹仪2.1技术要求回弹仪应符合下列标准状态的要求1、 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。2、弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处。3、在洛氏硬度HRC为602的钢砧上，回弹仪的率定值应为802.回弹仪使用时的环境温度应为-440。2.2检定回弹仪具有下列情况之一时应送检定单位检定：1. 新回弹仪启用前；2. 超过检定有效期限（有效期为半年）；3. 累计弹击次数超过6000次，4. 经常规保养后钢砧率定值不合格；5. 遭受严重撞击或其他损害。回弹仪在工程检测前后，应在钢砧上率定试验，并应符合规程第3.1.3条的规定。2.3保养回弹仪具有下列情况之一时应进行常规保养：1弹击超过2000次；2对检测值有怀疑时，3在钢砧上的率定值不合格。3检测技术3.1一般规定结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：1. 单个检测：适用于单个结构或构件的检测。2. 批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件或结构。按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。抽检构件时，应随机抽取并使所选构件具有代表性。每一结构或构件的测区应符合下列规定：1. 每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测量数量可适当减少，但不应少于5个；2. 相领两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m；3. 测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面。4. 测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；5. 测区的面积不宜大于0.04；6. 检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎；7. 对弹击时产生颤动的薄避、小型构件应进行固定。当检测条件与测强曲线的适用条件有较大差异时，可采用同条件或钻取混凝土薪样进行修正，试件或钻取芯样数量不应少于6个。钻取芯样时每个部位应钻取一个芯样，计算时，测区混凝土强度换算值应乘以修正系数。修正系数应按下列公式计算：n=1/nn=1/n式中：n修正系数，精确到0.01； fcu,i第i个混凝土立方体试件（边长150）的抗压强度值，精确0.01MPa; fcor,i第i个混凝土芯样试件的抗压强度值，精确到0.01 MPa;fcu,i对应于第i个试件或芯样部位回弹值和弹化深度值的混凝土强度换算值，可按规程附录A采取；n试件数。3.2弹化深度值测量回弹值测量完毕后，应在有代表性的位置上测量弹化深度值，测点表不应少于构件测区数的30%，取其平均值为该构件每测区的碳化深度值。当碳化深度值极差大于2.0mm时，应在每一测区测量碳化深度值。碳化深度值测量，可采用适当的工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度。孔洞中的粉末和碎屑应除净，并不得用水檫洗。同时，应采用浓度为1%的酚酞酒精溶液滴在孔洞内壁的边缘处，当已碳化与末碳化界线清楚时，再用深度测量工具测量已碳化与末碳化混凝土交界面到混凝土表面的垂直距离，测量不应少于3次，取其平均值。每次读数精确至0.5mm。3.3回弹值测量 检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。测点宜在测区范围内均匀分布，相邻两测点的净距不宜小于20 mm；测点距外露钢筋、预埋件的距离不宜小于30 mm。测点不应在气孔或外露石子上，同一测点只应弹击一次。每一测区应记取16个回弹值，每一测点的回弹值读数估读至1。4回弹值计算 计算测区平均回弹值，应从该测区的16个回弹值中剔除3个最大值和3个最小值，于下的10个回弹值应按下式计算：Rm=/10式中：Rm测区平均回弹值，精确至0.1； Ri第i个测点的回弹值。非水平方向检测混凝土浇筑侧面时，应按下式修正 Rm=Rma+ Raa式中：Rma非水平状态检测时测区平均回弹值，精确至0.1； Raa非水平状态检测时回弹值休正值，可按规程附录C采用。水平方向检测混凝土浇筑顶面或底面时，应按下式修正：Rm=Rmt+ RatRm=Rmb+ Rab式中：Rmt、Rmb水平方向检测混凝土浇筑表面、底面时，测区的平均回弹值，精确至0.1； Rat、Rab混凝土浇筑表面、底面回弹值的修正值，按规程附录D采用。当检测时回弹仪为非水平方向且测试面为非混凝土的浇筑侧面时，应先按规程附录C对回弹进行角度休正，再按规程附录D对修正后的值进行浇筑面修正。5混凝土强度的计算结构或构件第i个测区混凝土强度换算值，可按规程第5章所求得的平均回弹值（Rm）及按规程第4.3.2条所求得的平均碳化深度值(dm)由规程附录A查表得出，泵送混凝土还应按规程第4.1.6条计算。当有地区测强曲线或专用测强曲线时，混凝土强度换算值应按地区测强曲线或专用测强曲线换算得出。结构或构件的测区混凝土强度平均值可根据各个测区的混凝土强度换算值计算。当测区数为10个及以上时，应计算强度标准差。平均值及标准差应按下列公式计算：S=式中：结构或构件测区混凝土强度换算值的平均值，精确至0.1 MPa;n对于单个检测的构件，取一个构件的测区数；对于批量检测的构件，取被检测构件测区数之和；S结构或构件测区混凝土强度换算值的标准差（MPa），精确至0.01MPa。结构或构件的混凝土强度推定值（fcu,e）应按下列公式确定：1当结构或构件测区数少于10个时，fcu,e= fcu,c,min式中：fcu,c,min构件中最小的测区混凝土强度换算值；2当结构或构件测区强度值中出现小于10.0 MPa时： fcu,e10.0 MPa3当该构件或构件测区数少于10个或按批量检测时，应按下列公式计算：fcu,e= mfcu,c1.645Sfcu,c 对按批量检测的构件，当该批件混凝土强度标准差出现下列情况之一时，则该批构件应全部按单个构件检测：1.当该批构件混凝土强度平均值小于25 MPa； Sfcu4.5 MPa2.当该批构件混凝土强度平均值小于25 MPa； Sfcu5.5 MPa6. 检测实例：1. 计算混凝土强度推定值混凝土强度等级平均碳化深度测区强度（MPa）平均值mfcu极小值fcu,c,min标准差Sfcu推定值 12345678910C351.5042.238.037.839.539.537.137.535.742.739.238.935.72.2035.3C351.2542.141.540.839.840.341.540.537.637.136.439.836.42.0236.42计算混凝土强度推定值七回弹仪操作要领 双手持握仪器，保持回弹仪中轴线垂直于试体表面，均匀缓慢推压，弹击时不晃动，读数后年快速回零位。二钻芯法检测混凝土强度技术规程（CECS03：2007）1总则1.01. 为促进钻芯检测混
