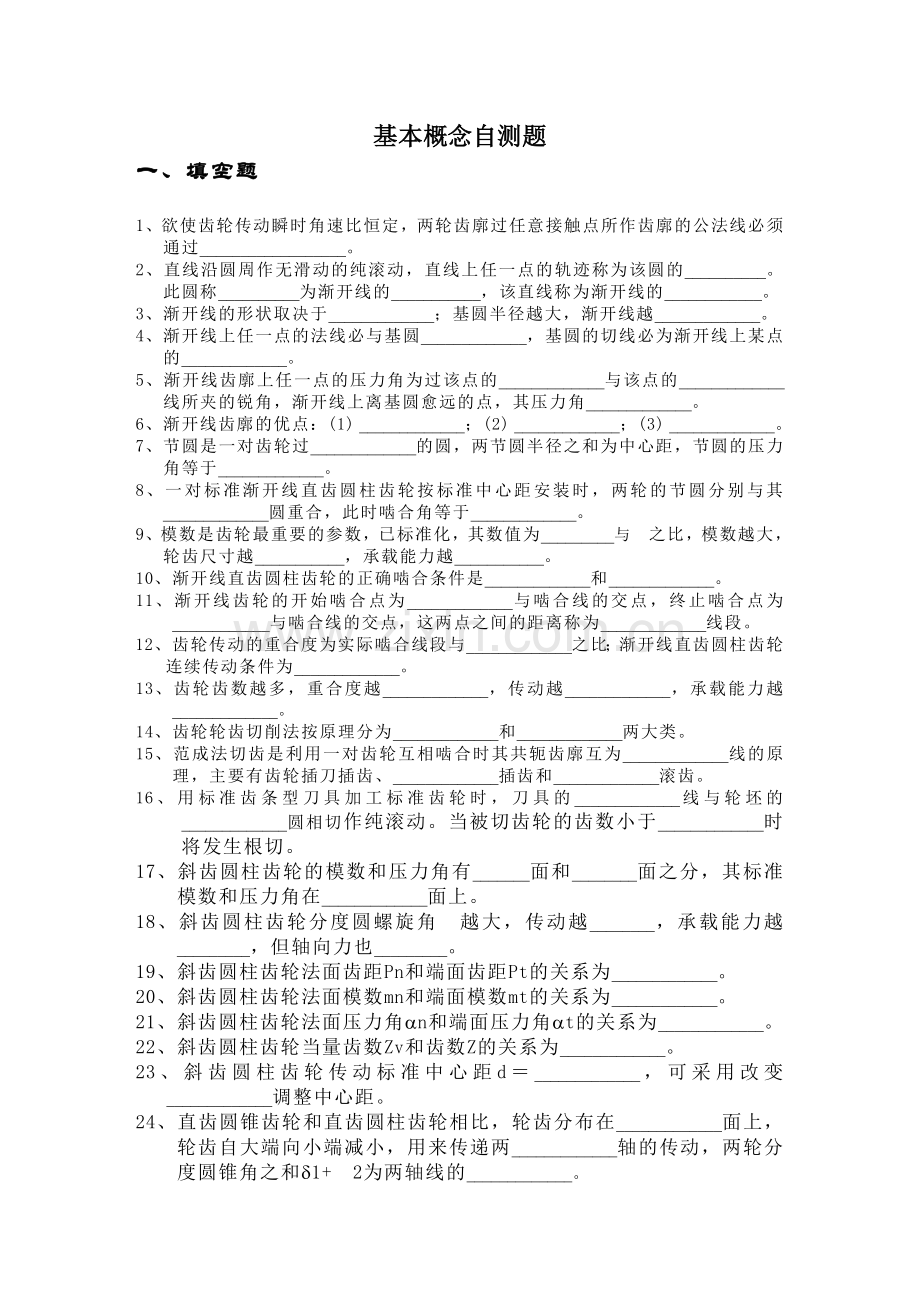

浙江大学《机械设计基础》第五章概念自测题.doc_第1页
第1页 / 共6页

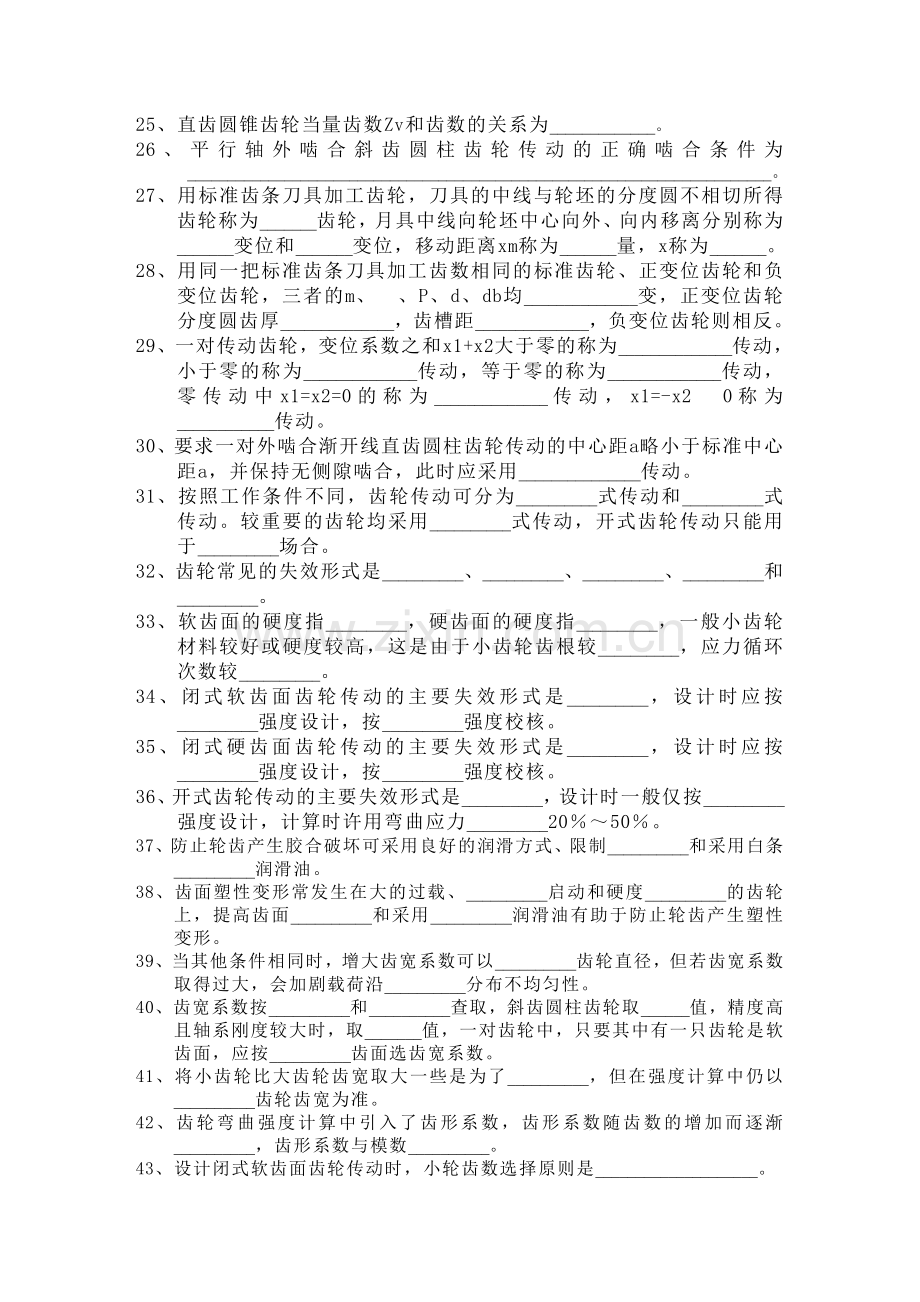

浙江大学《机械设计基础》第五章概念自测题.doc_第2页
第2页 / 共6页
浙江大学《机械设计基础》第五章概念自测题.doc_第3页
第3页 / 共6页
浙江大学《机械设计基础》第五章概念自测题.doc_第4页
第4页 / 共6页
浙江大学《机械设计基础》第五章概念自测题.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、基本概念自测题一、填空题1、欲使齿轮传动瞬时角速比恒定,两轮齿廓过任意接触点所作齿廓的公法线必须通过_。2、直线沿圆周作无滑动的纯滚动,直线上任一点的轨迹称为该圆的_。此圆称_为渐开线的_,该直线称为渐开线的_。3、渐开线的形状取决于_;基圆半径越大,渐开线越_。4、渐开线上任一点的法线必与基圆_,基圆的切线必为渐开线上某点的_。5、渐开线齿廓上任一点的压力角为过该点的_与该点的_线所夹的锐角,渐开线上离基圆愈远的点,其压力角_。6、渐开线齿廓的优点:(1) _;(2) _;(3) _。7、节圆是一对齿轮过_的圆,两节圆半径之和为中心距,节圆的压力角等于_。8、一对标准渐开线直齿圆柱齿轮按标准

2、中心距安装时,两轮的节圆分别与其_圆重合,此时啮合角等于_。9、模数是齿轮最重要的参数,已标准化,其数值为_与p之比,模数越大,轮齿尺寸越_,承载能力越_。10、渐开线直齿圆柱齿轮的正确啮合条件是_和_。11、渐开线齿轮的开始啮合点为_与啮合线的交点,终止啮合点为_与啮合线的交点,这两点之间的距离称为_线段。12、齿轮传动的重合度为实际啮合线段与_之比;渐开线直齿圆柱齿轮连续传动条件为_。13、齿轮齿数越多,重合度越_,传动越_,承载能力越_。14、齿轮轮齿切削法按原理分为_和_两大类。15、范成法切齿是利用一对齿轮互相啮合时其共轭齿廓互为_线的原理,主要有齿轮插刀插齿、_插齿和_滚齿。16、

3、用标准齿条型刀具加工标准齿轮时,刀具的_线与轮坯的_圆相切作纯滚动。当被切齿轮的齿数小于_时将发生根切。17、斜齿圆柱齿轮的模数和压力角有_面和_面之分,其标准模数和压力角在_面上。18、斜齿圆柱齿轮分度圆螺旋角b越大,传动越_,承载能力越_,但轴向力也_。19、斜齿圆柱齿轮法面齿距Pn和端面齿距Pt的关系为_。20、斜齿圆柱齿轮法面模数mn和端面模数mt的关系为_。21、斜齿圆柱齿轮法面压力角an和端面压力角at的关系为_。22、斜齿圆柱齿轮当量齿数Zv和齿数Z的关系为_。23、斜齿圆柱齿轮传动标准中心距d_,可采用改变_调整中心距。24、直齿圆锥齿轮和直齿圆柱齿轮相比,轮齿分布在_面上,轮

4、齿自大端向小端减小,用来传递两_轴的传动,两轮分度圆锥角之和d1+d2为两轴线的_。25、直齿圆锥齿轮当量齿数Zv和齿数的关系为_。26、平行轴外啮合斜齿圆柱齿轮传动的正确啮合条件为_。27、用标准齿条刀具加工齿轮,刀具的中线与轮坯的分度圆不相切所得齿轮称为_齿轮,月具中线向轮坯中心向外、向内移离分别称为_变位和_变位,移动距离xm称为_量,x称为_。28、用同一把标准齿条刀具加工齿数相同的标准齿轮、正变位齿轮和负变位齿轮,三者的m、a、P、d、db均_变,正变位齿轮分度圆齿厚_,齿槽距_,负变位齿轮则相反。29、一对传动齿轮,变位系数之和x1+x2大于零的称为_传动,小于零的称为_传动,等于

5、零的称为_传动,零传动中x1=x2=0的称为_传动,x1=-x20称为_传动。30、要求一对外啮合渐开线直齿圆柱齿轮传动的中心距a略小于标准中心距a,并保持无侧隙啮合,此时应采用_传动。31、按照工作条件不同,齿轮传动可分为_式传动和_式传动。较重要的齿轮均采用_式传动,开式齿轮传动只能用于_场合。32、齿轮常见的失效形式是_、_、_、_和_。33、软齿面的硬度指_,硬齿面的硬度指_,一般小齿轮材料较好或硬度较高,这是由于小齿轮齿根较_,应力循环次数较_。34、闭式软齿面齿轮传动的主要失效形式是_,设计时应按_强度设计,按_强度校核。35、闭式硬齿面齿轮传动的主要失效形式是_,设计时应按_强度

6、设计,按_强度校核。36、开式齿轮传动的主要失效形式是_,设计时一般仅按_强度设计,计算时许用弯曲应力_2050。37、防止轮齿产生胶合破坏可采用良好的润滑方式、限制_和采用白条_润滑油。38、齿面塑性变形常发生在大的过载、_启动和硬度_的齿轮上,提高齿面_和采用_润滑油有助于防止轮齿产生塑性变形。39、当其他条件相同时,增大齿宽系数可以_齿轮直径,但若齿宽系数取得过大,会加剧载荷沿_分布不均匀性。40、齿宽系数按_和_查取,斜齿圆柱齿轮取_值,精度高且轴系刚度较大时,取_值,一对齿轮中,只要其中有一只齿轮是软齿面,应按_齿面选齿宽系数。41、将小齿轮比大齿轮齿宽取大一些是为了_,但在强度计算

7、中仍以_齿轮齿宽为准。42、齿轮弯曲强度计算中引入了齿形系数,齿形系数随齿数的增加而逐渐_,齿形系数与模数_。43、设计闭式软齿面齿轮传动时,小轮齿数选择原则是_。44、设计闭式硬齿面齿轮传动和开式齿轮传动,承载能力常取决于_强度,这时小轮齿数宜选_一些,使_得以增大。45、一对优质钢制直齿圆柱齿轮传动,已知小轮z120,硬度为220250HBS;大轮z2=60,硬度为190220HBS,则这对齿轮的接触应力关系为_,许用接触应力关系为_,弯曲应力关系为_,许用弯曲应力关系为_,齿形系数关系为_。46、一对圆柱齿轮传动,当其他条件不变时,仅将齿轮传动所受的载荷增为原载荷的x倍,其齿面接触应力将

8、增为原应力的_倍,齿根弯曲应力将增为原应力的_倍。47、当一对直齿圆柱齿轮的材料、热处理、传动比及齿宽系数一定时,由齿面接触强度决定的承载能力仅与齿轮的_或与_有关。48、确定斜齿圆柱齿轮传动主动齿轮所受轴向力的方向,左旋齿轮_手,右旋齿轮用_手,四指按_方向弯曲,环握轴线则拇指伸直的指向即代表_方向。49、齿轮接触强度设计公式中的许用接触应力应采用两齿轮许用接触应力sH1,sH2 中的_,齿轮弯曲强度设计公式中的许用弯曲应力sf1,sf2和齿形系数YFsl,YFs2应采用_。50、直齿锥齿轮两轴垂直传动中,小轮圆周力与大轮_相等相反;小轮径向力与大轮_相等相反;小轮轴向力与大轮_等相反,轴向

9、力总是指向锥齿轮_端。二、单项选择题(在括号内填入一个选定答案的英文字母代号)1、渐开线齿廓上某点的压力角是指该点所受正压力方向与该点( )方向线之间所夹的锐角。 A滑动速度 B相对速度 C绝对速度2、渐开线齿廓在基圆上的压力角为( )。 A20 B15 C03、渐开线标准齿轮是指m、a、ha*、c*均为标准值,且分度圆齿厚( )齿槽宽的齿轮。 A等于 B大于 C小于4、当齿轮中心距稍有改变时,( )保持原值不变的性质称为可分性。 A瞬时角速度比 B啮合角 C压力角5、渐开线齿轮传动的啮合角等于( )圆上的压力角。 A基 B分度 C节6、齿数大于42,分度圆压力角a=200的正常齿渐开线标准直

10、齿外齿轮,其齿根圆直径( )基圆直径。 A小于 B大于 C等于 7、渐开线标准直齿圆柱齿轮的正确啮合条件是( )相等。 A模数 B分度圆压力角 C基圆齿距8、渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与( )的比值。 A分度圆齿距 B基圆齿距 C理论啮合长度9、标准齿轮以标准中心距安装时,啮合角( )分度圆压力角。 A大于 B等于 C小于10、渐开线直齿圆柱齿轮与齿条啮合时,其啮合角恒等于齿轮( )圆上的压力角。 A分度 B齿顶 C. 基11、斜齿轮端面模数( )法面模数。 A小于 B等于 C大于 ,12、斜齿轮分度圆螺旋角为b,齿数为z,其当量齿数Zv=( )。 AzCOSb BzCOS2

11、b CzCOS3b13、正变位齿轮的分度圆齿厚( )标准齿轮的分度圆齿厚。 A小于 B等于 C大于14、负变位齿轮的分度圆齿距( )标准齿轮的分度圆齿距。 A小于 B等于 C大于15、变位齿轮正传动的中心距( )标准中心距。 A小于 B等于 C大于 16、变位齿轮零传动的啮合角( )分度圆压力角。 A小于 B等于 C大于 17、变位齿轮负传动的中心距( )标准中心距。 A小于 B等于 C大于 18、变位齿轮正传动的啮合角( )分度圆压力角。 A小于 B等于 C大于 19、齿轮变位后,( )发生改变。 A基圆 B分度圆 C齿根圆 20、两轴线垂直的直齿锥齿轮传动,分度圆锥角分别为d1,d2,则传

12、动比i12=nln2( )。 Atand1 Bcotd1 Ccosd1 21、标准直齿正常齿锥齿轮,大端模数为m,齿根高hf=( )m。 A1 B1.25 C1.2 22、齿轮采用渗碳淬火的热处理方法,则齿轮材料只可能是( )。 A45号钢 BZG340640 C20CrMnTi 23、直齿圆柱齿轮传动中,当齿轮的直径一定时,减小齿轮的模数,增加齿轮的齿数,则可以( )。 A提高齿轮的弯曲强度 B改善齿轮传动的平稳性 C提高齿面接触强度 24、斜齿圆柱齿轮的齿数z与法面模数mn不变,若增大分度圆螺旋角b,则分度圆直径d( )。 A增大 B减小 C不变 25、一对渐开线直齿圆柱齿轮传动,当其他条

13、件不变时,仅将齿轮传动所受的载荷增为原载荷的m倍,其齿面接触应力增为原应力的( )倍。 Am Bm1/2 Cm226、直齿锥齿轮强度计算时,是以( )为计算依据的。 A大端当量直齿圆柱齿轮 B齿宽中点处的当量直齿圆柱齿轮 C小端当量直齿圆柱齿轮27、两只外圆柱斜齿轮正确啮合条件为( )。 A法面模数相等、法面压力角相等,分度圆螺旋角相等,旋向相反 B法面模数相等、法面压力角相等,分度圆螺旋角相等,旋向相同 C法面模数相等、法面压力角相等28、对大批量生产、尺寸较大(D500mm)、形状复杂的齿轮应选择( )毛坯。 A铸造 B锻造 C焊接29、一对渐开线直齿圆柱齿轮传动,小轮的接触应力( )大轮

14、的接触应力。 A大于 B小于 C等于30、受重载、冲击严重且要求尺寸小的齿轮材料应选( )。 A低碳合金钢渗碳淬火 B优质钢调质 C高碳钢整体淬火31、在一对皆为软齿面的闭式直齿圆柱齿轮传动中,精度皆为8级,在中心距和传动比、齿宽皆不变的情况下,欲提高其接触强度,最有效的措施是( )。 A增大模数 B提高齿面硬度 C提高精度等级三、判断题(正确的在括号内填“”,错误的填“”)1、为保证齿轮传动瞬时角速度比12恒定,齿廓曲线必须采用渐开线。 ( )2、齿廓啮合的基本定律是两齿轮齿廓过任意接触点的公法线必通过连心线上一个定点。 ( )3、渐开线的形状决定于基圆的大小。 ( )4、基圆越小,渐开线越

15、弯曲。 ( )5、渐开线直齿圆柱齿轮传动可看成其一对分度圆纯滚动。 ( )6、渐开线齿轮传动啮合角等于分度圆压力角。 ( )7、正常齿渐开线标准直齿外齿轮齿根圆有可能大于基圆。 ( )8、斜齿圆柱齿轮的标准模数和压力角在法面上。 ( )9、斜齿圆柱齿轮法面模数mn,分度圆螺旋角,齿数z,则分度圆直径d=mnzCOS ( )10、斜齿圆柱齿轮分度圆螺旋角,其法面压力角n和端压力角t的关系为tanntantcos。 ( )11、斜齿圆柱齿轮传动的重合度大于相同端面模数的直齿圆柱齿轮的重合度。 ( )12、斜齿圆柱齿轮不根切的最少齿数小于直齿圆柱齿轮的最少齿数。 ( )13、斜齿圆柱齿轮的宽度和分度

16、圆螺旋角越大,其重合度则越小。 ( )14、两只斜齿圆柱齿轮只要法面模数相等、法面压力角相等,不论二者的分度圆螺旋角是否相等均能正确啮合。 ( )15、斜齿圆柱齿轮分度圆螺旋角过大,产生的轴向力很大,因此高速重载时可采用人字齿轮,虽大但轴向力抵消。 ( )16、直齿锥齿轮用来传递交错轴间的旋转运动。 ( )17、直齿锥齿轮的标准模数和压力角在大端面上。 ( )18、负变位齿轮分度圆齿槽宽小于标准齿轮的分度圆齿槽宽。 ( )19、变位齿轮零传动即两只标准齿轮的传动。 ( )20、变位齿轮负传动即两只负变位齿轮的传动。 ( )21、变位齿轮正传动啮合角大于分度圆压力角。 ( )22、标准齿轮不能与

17、变位齿轮正确啮合。 ( )23、斜齿圆柱齿轮传动调整中心距可采用改变分度圆螺旋角也可采用齿轮变位。( )24、齿轮齿面的疲劳点蚀首先发生在节点附近齿顶表面。 ( )25、软齿面齿轮的齿面硬度不超过350HBS。 ( )26、一对传动齿轮,小齿轮一般应比大齿轮材料好,硬度高。 ( )27、一对传动齿轮若大小齿轮选择相同的材料和硬度不利于提高齿面抗胶合能力。 ( )28、闭式软齿面齿轮传动应以弯曲强度进行设计,以接触强度进行校核。 ( )29、齿轮弯曲强度计算中,许用应力应选两齿轮中较小的许用弯曲应力。 ( )30、选择齿轮精度主要取决于齿轮的圆周速度。 ( )31、直齿锥齿轮强度计算时是以大端当量直齿圆柱齿轮为计算依据的。 ( )32、齿根圆直径和轴头直径相近的应采用齿轮轴结构。 ( )33、齿轮圆周速度大于12ms的闭式传动不宜采用浸油润滑,而宜采用喷油润滑。 ( )34、一对渐开线圆柱齿轮传动,当其他条件不变时,仅将齿轮传动所受载荷增为原载荷的4倍,其齿间接触应力亦将增为原应力的4倍。 ( )35、两轴线垂直的直齿锥齿轮传动。两轮的径向力大小相等方向相反,两轮的轴向力小相等方向相反。 ( )
