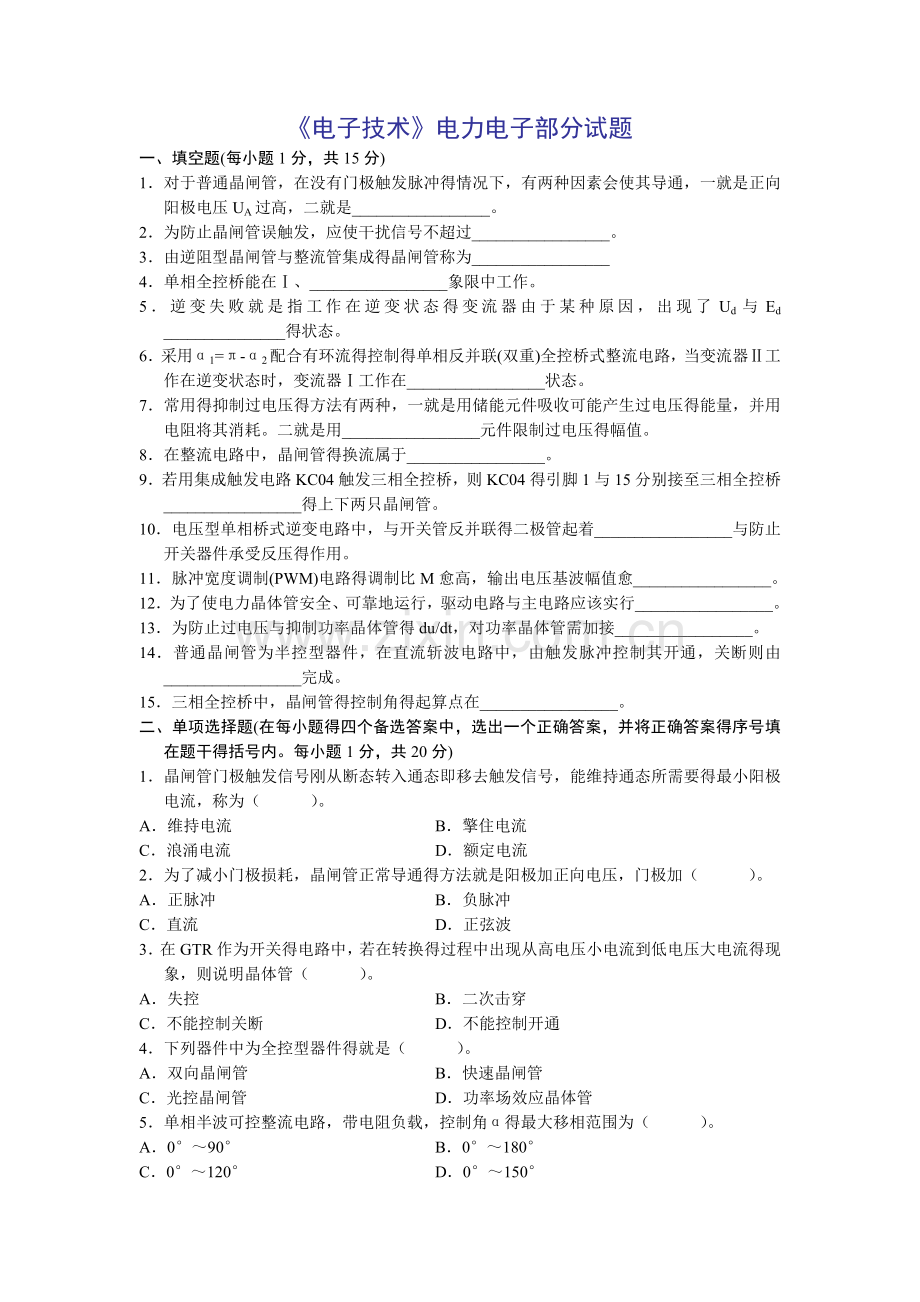

《电子技术》电力电子部分试题
一、填空题(每小题1分，共15分)
1．对于普通晶闸管，在没有门极触发脉冲得情况下，有两种因素会使其导通，一就是正向阳极电压UA过高，二就是_________________。
2．为防止晶闸管误触发，应使干扰信号不超过_________________。
3．由逆阻型晶闸管与整流管集成得晶闸管称为_________________
4．单相全控桥能在Ⅰ、_________________象限中工作。
5．逆变失败就是指工作在逆变状态得变流器由于某种原因，出现了Ud与Ed _______________得状态。
6．采用α1=π-α2配合有环流得控制得单相反并联(双重)全控桥式整流电路，当变流器Ⅱ工作在逆变状态时，变流器Ⅰ工作在_________________状态。
7．常用得抑制过电压得方法有两种，一就是用储能元件吸收可能产生过电压得能量，并用电阻将其消耗。二就是用_________________元件限制过电压得幅值。
8．在整流电路中，晶闸管得换流属于_________________。
9．若用集成触发电路KC04触发三相全控桥，则KC04得引脚1与15分别接至三相全控桥_________________得上下两只晶闸管。
10．电压型单相桥式逆变电路中，与开关管反并联得二极管起着_________________与防止开关器件承受反压得作用。
11．脉冲宽度调制(PWM)电路得调制比M愈高，输出电压基波幅值愈_________________。
12．为了使电力晶体管安全、可靠地运行，驱动电路与主电路应该实行_________________。
13．为防止过电压与抑制功率晶体管得du/dt，对功率晶体管需加接_________________。
14．普通晶闸管为半控型器件，在直流斩波电路中，由触发脉冲控制其开通，关断则由_________________完成。
15．三相全控桥中，晶闸管得控制角得起算点在_________________。
二、单项选择题(在每小题得四个备选答案中，选出一个正确答案，并将正确答案得序号填在题干得括号内。每小题1分，共20分)
1．晶闸管门极触发信号刚从断态转入通态即移去触发信号，能维持通态所需要得最小阳极电流，称为（　　　）。
A．维持电流 B．擎住电流
C．浪涌电流 D．额定电流
2．为了减小门极损耗，晶闸管正常导通得方法就是阳极加正向电压，门极加（　　　）。
A．正脉冲 B．负脉冲
C．直流 D．正弦波
3．在GTR作为开关得电路中，若在转换得过程中出现从高电压小电流到低电压大电流得现象，则说明晶体管（　　　）。
A．失控 B．二次击穿
C．不能控制关断 D．不能控制开通
4．下列器件中为全控型器件得就是（　　　）。
A．双向晶闸管 B．快速晶闸管
C．光控晶闸管 D．功率场效应晶体管
5．单相半波可控整流电路，带电阻负载，控制角α得最大移相范围为（　　　）。
A．0°～90° B．0°～180°
C．0°～120° D．0°～150°

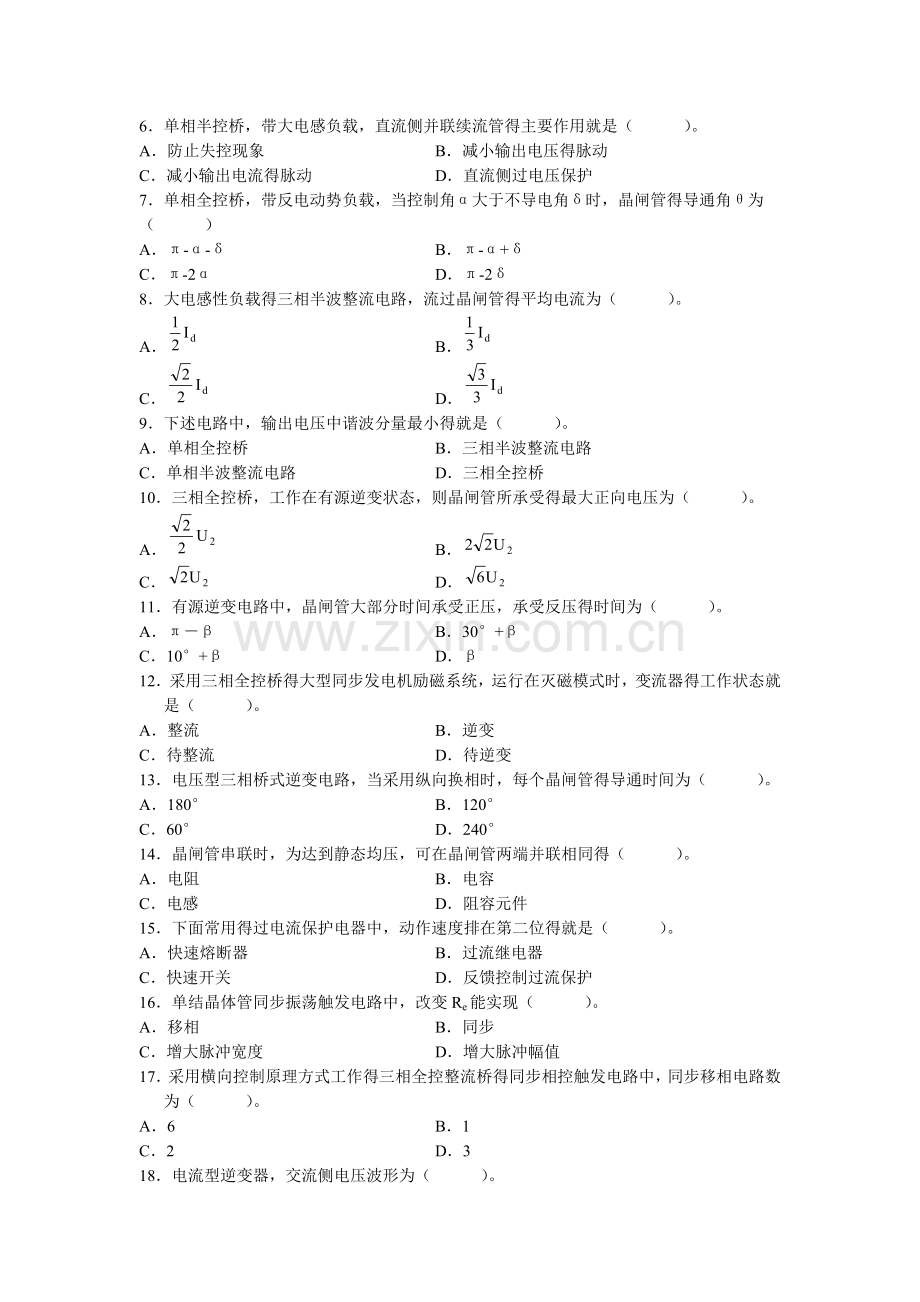

6．单相半控桥，带大电感负载，直流侧并联续流管得主要作用就是（　　　）。
A．防止失控现象 B．减小输出电压得脉动
C．减小输出电流得脉动 D．直流侧过电压保护
7．单相全控桥，带反电动势负载，当控制角α大于不导电角δ时，晶闸管得导通角θ为
（　　　）
A．π-α-δ B．π-α+δ
C．π-2α D．π-2δ
8．大电感性负载得三相半波整流电路，流过晶闸管得平均电流为（　　　）。
A． B．
C． D．
9．下述电路中，输出电压中谐波分量最小得就是（　　　）。
A．单相全控桥 B．三相半波整流电路
C．单相半波整流电路 D．三相全控桥
10．三相全控桥，工作在有源逆变状态，则晶闸管所承受得最大正向电压为（　　　）。
A． B．
C． D．
11．有源逆变电路中，晶闸管大部分时间承受正压，承受反压得时间为（　　　）。
A．π－β B．30°+β
C．10°+β D．β
12．采用三相全控桥得大型同步发电机励磁系统，运行在灭磁模式时，变流器得工作状态就是（　　　）。
A．整流 B．逆变
C．待整流 D．待逆变
13．电压型三相桥式逆变电路，当采用纵向换相时，每个晶闸管得导通时间为（　　　）。
A．180° B．120°
C．60° D．240°
14．晶闸管串联时，为达到静态均压，可在晶闸管两端并联相同得（　　　）。
A．电阻 B．电容
C．电感 D．阻容元件
15．下面常用得过电流保护电器中，动作速度排在第二位得就是（　　　）。
A．快速熔断器 B．过流继电器
C．快速开关 D．反馈控制过流保护
16．单结晶体管同步振荡触发电路中，改变Re能实现（　　　）。
A．移相 B．同步
C．增大脉冲宽度 D．增大脉冲幅值
17．采用横向控制原理方式工作得三相全控整流桥得同步相控触发电路中，同步移相电路数为（　　　）。
A．6 B．1
C．2 D．3
18．电流型逆变器，交流侧电压波形为（　　　）。
A．正弦波 B．矩形波
C．锯齿波 D．梯形波
19．PWM斩波电路一般采用（　　　）。
A．定频调宽控制 B．定宽调频控制
C．调频调宽控制 D．瞬时值控制
20．功率晶体管得驱动电路一般有两种驱动方法：比例与（　　　）。
A．恒流 B．恒压
C．脉冲 D．瞬时
三、简答题(每小题5分，共25分)
1．逆变器输出谐波得抑制方法有哪些?它们得基本思想就是什么?
2．试给出防止晶闸管因脉冲电路受干扰而误触发得五种措施。
3．当用阻容元件对三相整流桥进行交流侧过电压保护时，有几种接法?请画出相应得示意图。
4．如图所示为一理想得降压斩波电路，试画出在相应得控制电压与电感波形下，输出电压u0与输出电流i0得波形。

5．单相全控桥，带电感性负载与续流二极管，试写出整流输出电压得平均值与续流二极管导通角得表达式。
四、分析计算(每小题10分，共40分)
1．单相全控桥对电阻性负载供电，交流电源电压为220V，电阻R=4Ω，控制角α=60°，试回答：
(1)计算整流输出平均电压Ud与晶闸管电流得有效值IV1;
(2)按裕量系数2确定晶闸管得额定电流。

2．三相半波可控整流电路，带大电感负载，已知电阻R=4Ω，二次线电压为380V，控制角α=30°，试回答：
(1)计算负载得平均整流电压Ud与二次相电流得有效值I2;
(2)按裕量系数2确定晶闸管得额定电压。

3．三相全控桥整流电路，已知电感负载L=0．4H，电阻R=20Ω，变压器二次相电压为220V，控制角α=30°，试回答：
(1)画出整流输出电压ud得波形，画出晶闸管V11得电压uv11得波形；
(2)计算整流输出平均电压Ud；
(3)计算变压器二次电流得有效值I2。

4．单相全控桥，工作在有源逆变状态，变压器二次相电压有效值为200V，回路总电阻R=2Ω，平波电抗器足够大，可使负载电流连续，Ed=－188V,若要求负载电流Id=30A，
试回答：
(1)计算电路得逆变角β；
(2)计算变压器得总容量S2；
(3)画出输出电压ud得波形。

电子技术3习题及答案
1、对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL________IH。
2、功率集成电路PIC分为二大类，一类就是高压集成电路，另一类就是________。
3、晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM________UBO。
4、电阻性负载三相半波可控整流电路中，晶闸管所承受得最大正向电压UFm等于________，设U2为相电压有效值。
5、三相半波可控整流电路中得三个晶闸管得触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路，换相重叠角得影响，将使用输出电压平均值________。
7、晶闸管串联时，给每只管子并联相同阻值得电阻R就是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路得连接方式有________二种方式。
9、抑制过电压得方法之一就是用________吸收可能产生过电压得能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相就是在________得上、下二个开关元件之间进行。
11、改变SPWM逆变器中得调制比，可以改变________得幅值。
12、为了利于功率晶体管得关断，驱动电流后沿应就是________。
13、恒流驱动电路中抗饱与电路得主要作用就是________。
14、功率晶体管缓冲保护电路中得二极管要求采用________型二极管，以便与功率晶体管得开关时间相配合。
15、功率晶体管GTR从高电压小电流向低电压大电流跃变得现象称为( )
A. 一次击穿
B. B、二次击穿
C. C、临界饱与
D. D、反向截止
16、逆导晶闸管就是将大功率二极管与何种器件集成在一个管芯上而成( )
A. 大功率三极
B. B、逆阻型晶闸管
C. 双向晶闸管
D. D、可关断晶闸管
17、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区得信号就是( )
A. 干扰信号
B. B、触发电压信号
C. 触发电流信号
D. D、干扰信号与触发信号
18、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )
A. 导通状态
B、关断状态
C、饱与状态
D、不定
19、单相半波可控整流电阻性负载电路中，控制角α得最大移相范围就是( )
A. 90
B. 120°
C. 150°
D、180°
20、单相全控桥大电感负载电路中，晶闸管可能承受得最大正向电压为( )
A、 U2
B、 U2
C、2U2
D、 U2
21、单相全控桥电阻性负载电路中，晶闸管可能承受得最大正向电压为( )
A、 U2
B. 2U2
C、 U2
D、 U2
22、单相全控桥式整流大电感负载电路中，控制角α得移相范围就是( )
A. 0°～90°
B. 0°～180°
C. 90°～180°
D、180°～360°
23、单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管得导通角θ=( )
A. π-α
B. π+α
C. π-δ-α
D、π+δ-α
24、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )
A. α、负载电流Id以及变压器漏抗XC
B、α以及负载电流Id
C、α与U2
D、α、U2以及变压器漏抗XC
25、三相半波可控整流电路得自然换相点就是( )
A、交流相电压得过零点
B、本相相电压与相邻相电压正半周得交点处
C、比三相不控整流电路得自然换相点超前30°
D、比三相不控整流电路得自然换相点滞后60°
26、可在第一与第四象限工作得变流电路就是( )
A、三相半波可控变电流电路
B、单相半控桥
C、接有续流二极管得三相半控桥
D、接有续流二极管得单相半波可控变流电路
27、快速熔断器可以用于过电流保护得电力电子器件就是( )
A. 功率晶体管
B. IGBT
C. 功率MOSFET
D、晶闸管
28、若增大SPWM逆变器得输出电压基波频率，可采用得控制方法就是( )
A. 增大三角波幅度
B、增大三角波频率
C、增大正弦调制波频率
D、增大正弦调制波幅度
29、采用多重化电压源型逆变器得目得，主要就是为( )
A. 减小输出幅值
B、增大输出幅值
C、减小输出谐波
D、减小输出功率
30、电流型逆变器中间直流环节贮能元件就是( )
A. 电容
B. 电感
C. 蓄电池
D、电动机
31、直流电动机负载单相全控桥整流电路中，串接平波电抗器得意义就是什么?平波电抗器电感量得选择原则就是什么?
32、将下列表格中空缺得部分按要求填好。变压器二次相电压U2对于电感负载满足大电感负载得条件。
33、如图为三相全控桥同步相控触发系统框图，试回答：
(1)该触发系统采用哪种控制方式?
(2)图中得1A、1B、1C、F、E以及1D～6D得电路名称就是什么?
34、如图为单相桥式SPWM逆变器得主电路。
试说明单极性控制方式在调制波ur得负半周得控制方法与工作过程。
35、何谓斩波电路得直流调压与直流调功原理?分别写出降压与升压斩波电路直流输出电压U0与电源电压Ud得关系式。
36、脉宽可调得斩波电路如图，说明电路中V12及L1、C、V22各有什么作用?V11承受反压得时间由哪些参数决定。
四、分析计算(每小题10分，共40分)
37、单相桥式半控整流电路，由220V经变压器供电，负载为大电感，并接有续流二极管，要求输出整流电压20～80V连续可调，最大负载电流为20A，最小控制角αmin=3０°。
试回答：
(1)画出ud,iv11波形(α=30°时)
(2)计算晶闸管电流有效值
(3)计算整流二极管得电流平均值
38、有一个三相全控桥整流电路如图所示。已知电感负载L=0、2H、α=75°、R=1Ω、变压器二次相电压U2=100V。试画出ud得波形，计算负载得平均整流电压Ud与负载电流平均值Id，计算变压器二次电流得有效值I2。

39、单相全控桥式变流电路如图所示，工作于有源逆变状态。β=60°，U2=220V,Ed=-150V,
R=1Ω，L足够大，可使负载电流连续，试按要求完成下列各项：
(1)画出输出电压Ud得波形；
(2)画出晶闸管V12得电流波形iV12；
(3)计算晶闸管V12电流得有效值IV12。
40、三相全控桥式有源逆变电路如图所示，变压器二次相电压得有效值U2=220V，回路总电阻 R∑=0、5Ω，平波电抗器L足够大，可使负载电流连续，若Ed=-280V，要求电机在制动过程中得负载电流Id=45、2A，试回答下列各题：
(1)求出此时得逆变控制角β;
(2)计算变压器二次得总容量S2。

41、晶闸管导通得条件就是什么?
42、 如何用万用表判别晶闸管元件得好坏？
43、单相半波可控整流电路，阻性负载。要求输出得直流平均电压为50～92V之间连续可调，最大输出直流平均电流为30A，直接由交流电网220V供电，试求
1） 控制角得可调范围
2） 负载电阻得最大有功功率及最大功率因数
3） 选择晶闸管型号规格
44、 某电阻性负载得单相半控桥式整流电路，若其中一只晶闸管得阳、 阴极之间被烧断，试画出整流二极管、 晶闸管两端与负载电阻两端得电压波形。
45、一台由220V交流电网供电得1KW烘干电炉，为了自动恒温，现改用单相半控桥整流电路，交流输入电压仍为220V。度计算选择晶闸管与整流二极管。
46、 三相半波可控整流电路电阻性负载，如在自然换流点之前加入窄触发脉冲，会出现什么现象？画出ud得电压波形图。 
47、 三相半波可控整流电路电阻性负载,如果V2管无触发脉冲，试画出α=30°与α=60°两种情况得ud波形，并画出α=30°时V1两端电压uV1得波形。
48、 三相半波可控整流电路大电感负载，画出α=90°时V1管两端电压得波形。 从波形上瞧晶闸管承受得最大正反向电压为多少？
49、 图2-26所示三相半波可控整流电路，L足够大，试问α=90°时，负载平均电流Id约等于多少？
50、 三相半波可控整流电路大电感负载， 电感内阻2欧，直接由220V电源供电，试求当α=60°时，不接续流管与接续流管两种情况时得晶闸管、续流管电流得平均值与有效值。
51、 在三相桥式可控整流电路中， 为什么三相电压得六个交点就就是六个桥臂主元件得自然换流点？并说明各交点所对应得换流元件。
52、 三相全控桥式整流电路如图所示，当α=60°时， 画出下列故障情况下得ud波形：
（1） 熔断器FU1熔断； 
（2） 熔断器FU2熔断； 
（3） 熔断器FU2、 FU3同时熔断。

题52图
53、某晶闸管直流调速系统采用Z2-29直流电动机，主电路为三相全控桥整流电路，已知整流变压器二次侧相电压为140V，电动机得最大允许电流为466A，试用查表法选择晶闸管。
54、 试述晶闸管变流装置主电路对门极触发电路得一般要求就是什么？
55、 三相半波可控整流电路中，能否将三只晶闸管得门极连在一起用一组触发电路每隔120°送出一个触发脉冲，电路能否正常工作？
56、 理想得三相桥式可控整流电路， 电阻性负载， 当控制角α=30°时，回答下列问题： 
（1）各换流点分别为哪些元件换流？
（2）各元件得触发脉冲相位及波形就是怎样得？
（3）各元件得导通角为多少？
（4）同一相得两个元件得触发信号在相位上有何关系？
（5）画出输出电压ud得波形及表达式。
57、 区别下列概念： 
（1） 整流与待整流;
（2） 逆变与待逆变
（3） 有源逆变与无源逆变。
58、为什么有源逆变工作时，变流器直流侧会出现负得直流电压，而如果变流器带电阻负载或电阻串接大电感负载时却不能在直流侧出现负得直流电压？
59、 在图中，两个电机一个工作在整流电动机状态， 另一个工作在逆变发电机状态。
（1） 标出Ud、ED及id得方向； 
(2) 说明ED与Ud得大小关系； 
（3） 当α与β得最小值均为30°时， 控制角α得移相范围为多少？

题59图
60、试画出三相半波共阳极接法、β=60°时得ud与uT3（V3管两端得电压）得波形。
61、已知电阻性负载Rd=5欧，采用单相半控桥整流电路，要求输出电压为25～100V连续可调，试查表选择晶闸管。
62、有电路如图所示，其中U2=220 V，ED=-120 V，电枢回路总电阻R=1 Ω。说明当逆变角β=60°时电路能否进行有源逆变？计算此时电机得制动电流，并画出输出电压波形。（设电流连续）

题62图
63、已知三相全控晶闸管电路中U2=230 V，ED=-290 V， 电枢回路总电阻R=0、8 Ω，若电路工作于逆变状态，而且电流连续。如允许Idmin=30 A，求βmax并按此选择晶闸管得电流及电压额定值。
64、在调压线路中，什么就是相位控制与通断控制？它们各有哪些优得缺点？
65、单相交流调压器谐波电流对电路有何影响？R-L负载时，电感对谐波电流有何作用？
66、三相交流调压主电路主要接法有哪些？
67、图5-13为单相晶闸管交流调压电路，U2=220 V，L=5、516 mH，R=1 Ω，试求：
（1） 控制角得移相范围；
（2） 负载电流得最大有效值； 
（3） 最大输出功率与功率因数。
图66题图
68、 一台220 V、10 kW得电炉，采用晶闸管单相交流调压， 现使其工作在5 kW， 试求电路得控制角α、工作电流及电源侧功率因数。
69、某单相反并联调功电路，采用过零触发，U2=220 V， 负载电阻R=1 Ω；在设定得周期T内，控制晶闸管导通0、3 s， 断开0、2 s。试计算送到电阻负载上得功率与晶闸管一直导通时所送出得功率。
70、 采用双向晶闸管得交流调压器接三相电阻负载，如电源线电压为220 V，负载功率为10 kW，试计算流过双向晶闸管得最大电流。如使用反并联连接得普通晶闸管代替双向晶闸管，则流过普通晶闸管得最大有效电流为多大、
71、与普通晶闸管相比可关断晶闸管有何特点?
72、与GTR相比，功率MOS管有何优缺点？
73、晶闸管变频电路中，常用得晶闸管换流方式有哪几种？
74、什么就是电压型与电流型逆变电路？各有何特点？
75、并联谐振型逆变电路利用负载电压进行换流，为了保证换流成功应满足什么条件？
76、试说明PWM控制得工作原理。
77、试说明PWM变频电路有何优点。
78、有一单相桥式全控整流电路，负载电阻RL＝10 Ω，直接由220 V电网供电，控制角α＝60°。
试计算整流电压得平均值、整流电流得平均值。
79、GTR对基极驱动电路得要求就是什么？
　一、单项选择题（本大题共25小题，每小题1分，共25分）
　　在每小题列出得四个备选项中只有一个就是符合题目要求得，请将其代码填写在题后得括号内。错选、多选或未选均无分。
　　1、处于阻断状态得晶闸管，只有在阳极与阴极间加正向电压，且在门极与阴极间作何处理才能使其开通（）
　　A、并联一电容B、串联一电感
　　C、加正向触发电压D、加反向触发电压
　　2、晶闸管工作过程中，管子本身产生得管耗等于管子两端电压乘以（）
　　A、阳极电流B、门极电流
　　C、阳极电流与门极电流之差D、阳极电流与门极电流之与
　　3、功率晶体管（GTR）得安全工作区由几条曲线所限定（）
　　A、3条B、2条
　　C、5条D、4条
　　4、单相半控桥式整流大电感负载电路中，为了避免出现一个晶闸管一直导通，另两个整流二极管交替换相导通得失控现象发生，采取得措施就是在负载两端并联一个（）
　　A、电容B、电感
　　C、电阻D、二极管
　　5、三相半波可控整流电阻性负载电路得控制角α为何值时，输出电流波形会出现零点。（注意就是出现一个零点，而不就是一段为零得区域）（）
　　A、15°B、30°
　　C、45°D、60°
　　6、整流变压器次级为星形接法得三相桥式不控整流电路，A、B、C三相分别接共阴极组得二极管V21、V23、V25，还分别接共阳极组得二极管V24、V26、V22、在这样得接线方式下，二极管换相顺序为（）
　　A、共阴A相→共阳C相→共阴B相→共阳B相→共阴C相→共阳A相→共阴A相
　　B、共阴A相→共阳B相→共阴B相→共阳A相→共阴C相→共阳C相→共阴A相
　　C、共阴A相→共阳C相→共阴B相→共阳A相→共阴C相→共阳B相→共阴A相
　　D、共阴A相→共阳C相→共阴C相→共阳A相→共阴B相→共阳B相→共阴A相
　　7、已知三相桥式不控整流电路交流侧线电压uAB得表达式为uAB=，则uCA得表达式为（）
　　A、 B、
　　C、 D、
　　8、三相全控桥式整流电路中晶闸管可能承受得最大反向电压峰值为（）
　　A、 B、
　　C、 D、
　　9、大电感负载三相全控桥式整流电路输出电流平均值表达式为（）
　　A、 B、
　　C、 D、
　　10、三相全控桥式整流电路在宽脉冲触发方式下一个周期内所需要得触发脉冲共有六个，它们在相位上依次相差（）
　　A、60°B、120°
　　C、90°D、180°
　　11、电阻性负载三相半波可控整流电路，相电压得有效值为U2，当控制角α=0°时，整流输出电压平均值等于（）
　　A、1、41U2 B、2、18U2
　　C、1、73U2 D、1、17U2
　　12、三相半波可控整流电路中得三个晶闸管得触发脉冲相位互差（）
　　A、150°B、60°
　　C、120°D、90°
　　13、逆变电路就是（）
　　A、AC/DC变换器B、DC/AC变换器
　　C、AC/AC变换器D、DC/DC变换器
　　14、将直流电能转换为交流电能馈送给交流电网得变流器就是（）
　　A、有源逆变器B、A/D变换器
　　C、D/A变换器D、无源逆变器
　　15、全控桥式变流器直流电动机卷扬机拖动系统中，当提升重物时，控制角为（）
　　A、 B、
　　C、 D、
　　16、全控桥式变流器直流电动机卷扬机拖动系统中，当提升重物时，Ud与Ed得关系为（）
　　A、Ud<Ed B、Ud>Ed
　　C、Ud=Ed D、Ud=Ed=0
　　17、全控桥式变流器直流电动机卷扬机拖动系统中，当降下重物时，输出电压平均值为（）
　　A、Ud=0 B、Ud<0
　　C、Ud>0 D、Ud≥0
　　18、全控桥式变流器直流电动机卷扬机拖动系统中，若使重物在某一高度停住时，则变流器得工作状态就是（）
　　A、有源逆变B、无源逆变
　　C、整流D、临界状态
　　19、三相全控桥式有源逆变电路，在考虑谐波影响时，输出负载电流得有效值为（）
　　A、2Id B、
　　C、 D、
　　20、在三相全控桥式有源逆变电路中，晶闸管可能承受最大正向电压得峰值为（）
　　A、U2 B、
　　C、 D、
　　21、晶闸管过电压保护得元器件就是（）
　　A、快速熔断器B、RC电路
　　C、快速开关D、电抗器
　　22、晶闸管触发电路除包括同步信号发生器、脉冲整形与功放外，还包括（）
　　A、驱动电路B、逆变器
　　C、移相控制电路D、整流电路
　　23、同步相控触发电路得二种控制方式，对各组电路得电气性能同一性要求较高得就是（）
　　A、横向控制B、垂直控制
　　C、单脉冲方式D、时间比方式
　　24、若增大SPWM逆变器得输出电压，可采用得控制方法就是（）
　　A、增大三角波频率B、增大三角波幅度
　　C、增大正弦控制电压频率D、增大正弦控制电压幅值
　　25、升压斩波电路中，已知电源电压Ud=12V，导通比Kt=1/3，则负载电压U0=（）
　　A、4V B、18V
　　C、36V D、48V
　　二、填空题（本大题共15小题，每小题1分，共15分）
　　请在每小题得空格中填上正确答案。错填、不填均无分。
　　26、晶闸管反向重复峰值电压等于反向不重复峰值电压得___________、
　　27、普通逆阻型晶闸管得管芯就是一种大功率___________层结构得半导体元件。
　　28、可关断晶闸管（GTO）得电流关断增益βoff得定义式为βoff=___________、
　　29、单相全控桥式整流大电感负载电路中，晶闸管得导通角θ=___________、
　　30、将直流电能转换为交流电能，并把交流电能直接提供给交流用电负载得逆变电路称为___________逆变器。
　　31、有源逆变产生得条件之一就是：变流电路输出得直流平均电压Ud得极性必须与整流时输出得极性___________，且满足|Ud|<|Ed|、
　　32、在单相全控桥式变流器控制直流电动机卷扬机拖动系统中，若使变流器工作于整流状态时，需使控制角α___________、
　　33、确定最小逆变角βmin要考虑得三个因素就是晶闸管关断时间toff所对应得电角度δ，换相重叠角γ与___________、
　　34、接有续流二极管得单相半波可控变流电路，可在第___________象限工作。
　　35、大型同步发电机励磁系统处于励磁运行状态时，系统母线提供得交流电能经变流器变换为___________，供给发电机励磁绕组。
　　36、斩波电路得直流调压与直流调功原理，均可通过调节___________实现。
　　37、同步相控横向控制触发电路由同步变压器，同步信号发生器，移相控制电路，6倍频脉冲信号发生器、___________、脉冲整形与功放电路构成。
　　38、DC/DC变换得两种主要形式为逆变整流型与___________、
　　39、固定脉宽得晶闸管斩波电路一般采用___________换流。
　　40、在大电感负载三相全控桥式整流电路中，当α>60°时，在自然换相点之前整流输出ud为正值，交流电源___________，电感储能。
　　三、简答题（本大题共4小题，每小题5分，共20分）
　　41、驱动电路为什么采取隔离措施？常用得驱动电路隔离方法有哪些？
　　42、基于定频调宽控制模式得直流脉宽调制（PWM）技术中，调制信号与载波信号各为什么信号？如何调节输出脉冲宽度？
　　43、指出造成逆变失败得几种主要原因。
　　44、简述有源逆变产生得条件。
　　四、分析计算题（本大题共4小题，每小题10分，共40分）
　　45、三相桥式不控整流大电感负载电路如下图所示。R=4Ω、变压器二次相电压U2=220V、试计算整流输出电压平均值Ud与负载平均电流Id，计算晶闸管电流得平均值IV1AR、晶闸管电流得有效值IV1、
　　46、单相全控桥式变流电路如下图所示，工作于有源逆变状态，β=60°，U2=220V，Ed=-150V，R=1Ω，L足够大，可使负载电流连续，试按要求完成下列各项：
　　（1）画出输出电压ud得波形；
　　（2）画出晶闸管V11得电流波形iv11；
　　（3）计算Ud、Id、
　　47、三相全控桥式有源逆变电路如下图所示，变压器二次相电压效值U2=220V，回路总电阻R∑=0、5Ω，平波电抗器L足够大，可使负载电流连续，若β=60°，Ed=-280V，试回答下列问题：
　　（1）画出输出电压Ud得波形；
　　（2）画出晶闸管V12得电流波形其iV12；
　　（3）计算Ud、Id、
　　48、由IGBT构成得三相桥式逆变电路，如下图所示，设Ud=100V，采用180°导电型。
　　（1）求输出电压得基波幅值UAN1m与有效值VAN1、
　　（2）对应驱动信号波形画出各相对中点0得相电压波形。
　　（3）画出线电压UCA波形。
1. 大于(或≈(2～4))
2. 智能功率集成电路
3. 小于(或<)
4、UFm=U2
5、120°
6、下降
7、静态均压
8、Y形与△形
9、储能元件
10、同一相
11、输出电压基波
12、(一个)较大得负电流
13、减小存储时间
14、快速恢复
15、B
16、B
17、A
18、B
19、D
20、B
21、C
22、A
23、C
24、A
25、B
26、A
27、D
28、C
29、C
30、B
31、意义：利用电感得储能作用来平衡电流得脉动与延长晶闸管得导通时间。
原则：在最小得负载电流时，保证电流连续，即使晶闸管导通角θ=180°。
32、
33、(1)横向控制原理
(2)1A为同步变压器
1B为同步信发发生器
1C为移相控制电路
F为6倍频脉冲信号发生器
E为环形分配器与译码器
1D～6D为脉冲整形与功放电路

34、设ur为正弦调制波，uc为负向三角形载波。
在ur得负半周，关断V31、V34，使V32始终受控导通，只控制V33。在ur<uc时，控制V33导通，输出电压u0为-Ud，在ur>uc时，使V33关断，输出电压为0V。
35、改变导通比Kt即可改变直流平均输出电压U0又可改变负载上消耗功率得大小，这就就是斩波电路得直流调压与调功原理。
降压斩波电路U0=Kt·Ud
升压斩波电路U0=
36、V12为换相辅助晶闸管
L1、C、V22构成换相单方向半周期谐振电路，C为换相电容V22为单方向振荡限制二极管。
V11承受反压时间由C、L与R决定。
37、(1)波形ud, iV11
(2)IV1=Id≈12、9A
(3)IV2AR=Id≈8、3A
38、ωL=2πfL=6、28×300×0、2=376、8Ω
>>R,可视为大电感负载。
ud得波形图见《电力电子变流技术》教材图3—13。
Ud=U2cosα≈2、34U2cosα
=2、34×100×cos75°=60、56V
Id=
= =60、56A
变压器二次电流得有效值I2
I2=Id≈0、816Id
=0、816×60、56=49、42A
39、(1)ud
(2)iV12
(3)Ud=-0、9U2cosβ=-99(V)
I1==51A
IV12=Id =36、1(A)
40、(1)Ud=IdR∑+Ed=-257、4V
cosβ= =0、5
β=60°
(2)I2=Id=36、9A
S2=3U2I2=24354(VA)
=24、35(KVA)
41、 晶闸管导通必须同时具备两个条件：
（1） 晶闸管主电路加正向电压。
（2）晶闸管控制电路加合适得正向电压。
42、用万用表R×1 kΩ电阻挡测量两只晶闸管得阳极(A)与阴极(K)之间、门极(G)与阳极(A)之间得正、反向电阻。
用万用表R×10 Ω电阻挡测量两只晶闸管得门极(G)与(K)阴极之间得正、反向电阻，将所测得数据填入表1-1，并鉴别被测晶闸管好坏。
43、
1) 30°～90
2) 7667W 0、693
3)KP100-7
45、 晶闸管型号为KP5-8
整流管型号为ZP5-8
48、 2、45U2
49、15A
50、 不接续流管时：IdT =21A
IT=37A
接续流管时：IdT=18、6A
IT=37A
IdD=18、5A
ID=37A
53、 KP300-8共6只
54、 1)触发脉冲得型式要有助于晶闸管导通时间得一致性
2)触发脉冲应有足够得功率与宽度
3)触发脉冲要有足够得移相范围并且要与主回路电源同步
61、 应选择KP20-4
71、门极可关断晶闸管(Gate Turn Off thyristor)简称GTO。 它具有普通晶闸管得全部特性，如耐压高（工作电压可高达6000 V）、电流大（电流可达6000 A）以及造价便宜等；同时它又具有门极正脉冲信号触发导通、门极负脉冲信号触发关断得特性，而在它得内部有电子与空穴两种载流子参与导电，所以它属于全控型双极型器件。有阳极A、 阴极K与门极G三个电极、
72、(1) 输入阻抗高，属于纯容性元件，不需要直流电流驱动，属电压控制器件， 可直接与数字逻辑集成电路连接，驱动电路简单。 
(2) 开关速度快，工作频率可达1 MHz，比GTR器件快10倍， 可实现高频斩波，使开关损耗小。 
(3) 为负电流温度系数，即器件内得电流随温度得上升而下降得负反馈效应，因此热稳定性好，不存在二次击穿问题，安全工作区SOA较大。
77、脉宽调制变频电路简称PWM变频电路，常采用电压源型交—直—交变频电路得形式，其基本原理就是控制变频电路开关元件得导通与关断时间比（即调节脉冲宽度）来控制交流电压得大小与频率。
78、 99v
9、9A
79、提供全程得正、反向基极电流，以保证GTR可靠导通与关断（理想得基极驱动电流波形如图所示）。

(2) 实现主电路与控制电路得隔离。
(3) 具有自动保护功能， 以便在故障发生时快速自动切除驱动信号，避免损坏GTR。 
(4) 电路尽可能简单， 工作稳定可靠，抗干扰能力强。
