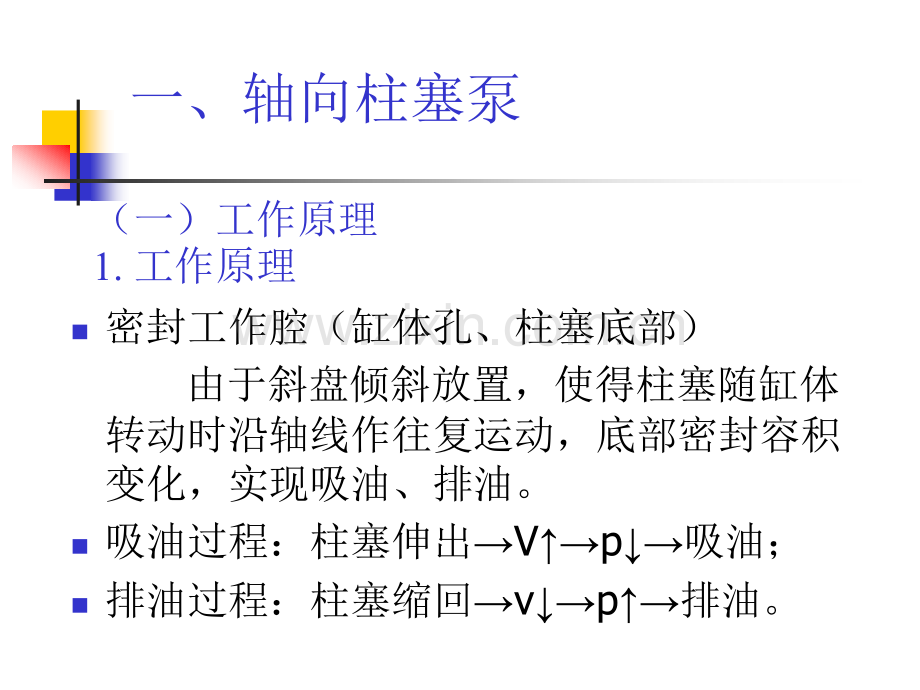

（一）工作原理1.工作原理n密封工作腔（缸体孔、柱塞底部）由于斜盘倾斜放置，使得柱塞随缸体转动时沿轴线作往复运动，底部密封容积变化，实现吸油、排油。n吸油过程：柱塞伸出Vp吸油；n排油过程：柱塞缩回vp排油。一、轴向柱塞泵*缸体转动*斜盘、配油盘不动缸体、柱塞、配油盘、斜盘*柱塞伸出低压油机械装置2.典型结构3.流量计算排量:一个密封空间:流量:式中：d-柱塞直径 D-柱塞分布圆直径-斜盘倾角 z-柱塞数 q tg,q ;q。n改变 的大小变量泵；n改变 的方向双向泵。流量脉动率：z为奇数z为偶数结论：柱塞数为奇数时流量脉动小，柱塞数越多，脉动越小。一般取 z=7、9、114.特点及应用 特点：n容积效率高，压力高。（v=0.98,p=32 Mpa）（柱塞和缸体均为圆柱表面,易加工,精度高，内泄小）n结构紧凑、径向尺寸小，转动惯量小;n易于实现变量；n构造复杂,成本高；n对油液污染敏感。应用：n用于高压、高转速的场合。(二)典型结构SCY14-1型轴向柱塞泵（p=32 MPa）斜盘配油盘变量机构压盘缸体滑靴配油盘传动轴结构特点n滑靴：降低接触应力，减小磨损。n柱塞的伸出：由弹簧压紧压盘，有自吸能力。n变量机构：手动变量机构。（三）轴向柱塞泵的常见故障及排除方法故障现象产 生 原 因排 除 方 法噪声大或压力波动大1变量柱塞因油脏或污物卡住运动不灵活2变量机构偏角太小，流量过小，内泄漏增大3柱塞头部与滑履配合松动1清洗或拆下配研、更换2加大变量机构偏角，消除内泄漏3可适当铆紧容积效率低或压力提升不高1泵轴中心弹簧折断，使柱塞回程不够或不能回程，缸体与配流盘间密封不良2配油盘与缸体间接合面不平或有污物卡住以及拉毛3柱塞与缸体孔间磨损或拉伤4变量机构失灵5系统泄漏及其他元件故障1更换中心弹簧2清洗或研磨、抛光配油盘与缸体结合面3研磨或更换有关零件，保证其配合间隙4检查变量机构，纠正其调整误差5逐个检查，逐一排除二、径向柱塞泵1.结构特点：定子不动 缸体（转子）转动 偏心距e 配油轴（不动）衬套（与缸体紧配合）2.工作原理n调节e的大小变量泵n改变e的方向双向泵密封工作腔柱塞伸出：离心力3.流量计算三、液压泵的性能比较与选用
