1.3-电气控制电路的常用图形符号和文字符号.ppt

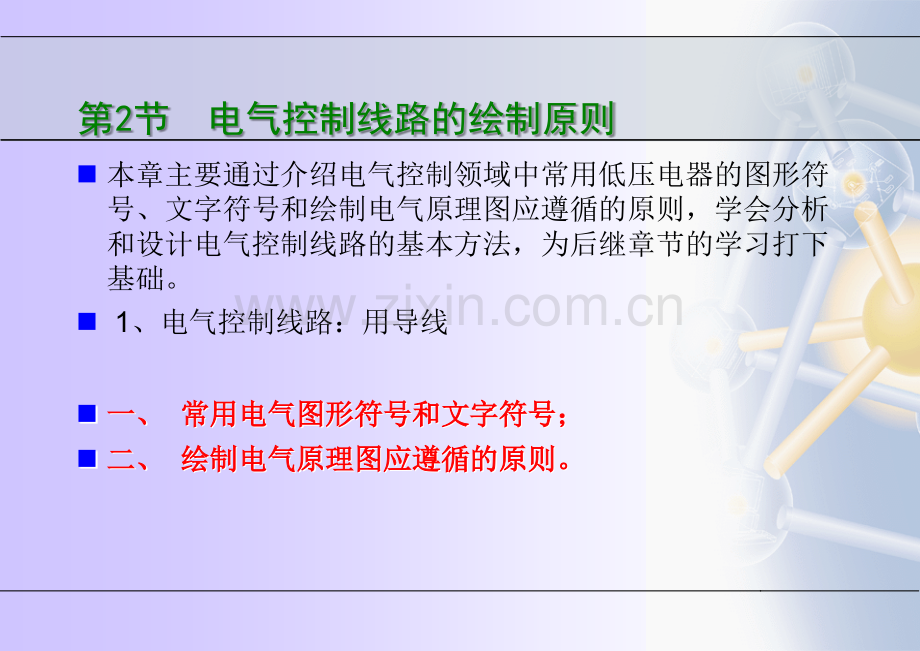

第2节 电气控制线路的绘制原则n本章主要通过介绍电气控制领域中常用低压电器的图形符号、文字符号和绘制电气原理图应遵循的原则，学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。n 1、电气控制线路：用导线n一、一、一、一、常用电气图形符号和文字符号；常用电气图形符号和文字符号；常用电气图形符号和文字符号；常用电气图形符号和文字符号；n二、二、二、二、绘制电气原理图应遵循的原则。绘制电气原理图应遵循的原则。绘制电气原理图应遵循的原则。绘制电气原理图应遵循的原则。1.2 1.2 电器控制的基本线路电器控制的基本线路n任何复杂的电器控制线路都是按照一定的控制原则，由基本的控制线路组成的。基本控制线路是学习电器控制的基础。特别是对生产机械整个电气控制线路工作原理的分析与设计有很大的帮助。n电器控制线路的表示方法有：电气原理图、电气接线图、电器布置图。n电气原理图是根据工作原理而绘制的，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。在各种生产机械的电器控制中，无论在设计部门或生产现场都得到广泛的应用。电器控制线路常用的图形、文字符号必须符合最新的国家标准。1.2 1.2 电器控制的基本线路电器控制的基本线路n电器控制线路根据电路通过的电流大小可分为主电路和控制电路。主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线条画在原理图的左边。控制电路是通过弱电流的电路，一般由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用细线条画在原理图的右边。n采用电器元件展开图的画法。同一电器元件的各部件可以不画在一起，但需用同一文n字符号标出。若有多个同类电器，可在文字符号后加上数字序号，如KM1、KM2等。n所有按钮、触点均按没有外力作用和没有通电时的原始状态画出。控制电路的分支线路，原则上按照动作先后顺序排列，两线交叉连接时的电气连接点须用黑点标出。1.2 电器控制的基本线路1.2.1 三相笼型电动机直接起动控制 在电源容量足够大时，小容量笼型电动机可直接起动。直接起动的优点是电气设备少，线路简单。缺点是起动电流大，引起供电系统电压波动，干扰其它用电设备的正常工作。1.2 电器控制的基本线路1.2.1 三相笼型电动机直接起动控制1 1）点动控制）点动控制）点动控制）点动控制n如图1-30所示，主电路由刀开关Q、熔断器FU、交流接触器KM的主触点和笼型电动机M组成；控制电路由起动按钮SB和交流接触器线圈KM组成。1.2 电器控制的基本线路1.2.1 三相笼型电动机直接起动控制2 2）连续运行控制）连续运行控制）连续运行控制）连续运行控制n如图1-31所示1.2 电器控制的基本线路1.2.1 三相笼型电动机直接起动控制2 2）连续运行控制）连续运行控制）连续运行控制）连续运行控制n工作过程如下：n起动：合上刀Q按下起动按钮SB1接触器KM线圈通电KM主触点闭合和常开辅助触点闭合电动机M接通电源运转；（松开SB1），利用接通的KM常开辅助触点自锁、电动机M连续运转。n停机：按下停止按钮SB2KM线圈断电KM主触点和辅助常开触点断开电动机M断电停转。1.2 电器控制的基本线路1.2.1 三相笼型电动机直接起动控制2 2）连续运行控制）连续运行控制）连续运行控制）连续运行控制n线路设有以下保护环节线路设有以下保护环节线路设有以下保护环节线路设有以下保护环节：n短路保护：短路保护：短路保护：短路保护：短路时熔断器FU的熔体熔断而切断电路起保护作用。n过载保护：过载保护：过载保护：过载保护：采用热继电器FR。n欠电压、失电压保护：欠电压、失电压保护：欠电压、失电压保护：欠电压、失电压保护：通过接触器KM的自锁环节来实现。当电源电压由于某种原因而严重欠电压或失电压（如停电）时，接触器KM断电释放，电动机停止转动。当电源电压恢复正常时，接触器线圈不会自行通电，电动机也不会自行起动，只有在操作人员重新按下起动按钮后，电动机才能起动。1.2 电器控制的基本线路1.2.1 三相笼型电动机直接起动控制3 3）点动和长动结合的控制）点动和长动结合的控制）点动和长动结合的控制）点动和长动结合的控制n在生产实践中，机床调整完毕后，需要连续进行切削加工，则要求电动机既能实现点动又能实现长动。控制线路如图1-32所示。1.2 电器控制的基本线路1.2.2 顺序连锁控制线路1 1）多台电动机先后顺序工作的控制）多台电动机先后顺序工作的控制）多台电动机先后顺序工作的控制）多台电动机先后顺序工作的控制n图1-33为两台电动机顺序起动控制线路 1.2 电器控制的基本线路1.2.2 顺序连锁控制线路1 1）多台电动机先后顺序工作的控制）多台电动机先后顺序工作的控制）多台电动机先后顺序工作的控制）多台电动机先后顺序工作的控制n电动机顺序控制的接线规律是电动机顺序控制的接线规律是电动机顺序控制的接线规律是电动机顺序控制的接线规律是：n要求接触器KM1动作后接触器KM2才能动作，故将接触器KM1的常开触点串接于接触器KM2的线圈电路中。n要求接触器KM1动作后接触器KM2不能动作，故将接触器KM1的常闭辅助触点串接于接触器KM2的线圈电路中。1.2 电器控制的基本线路1.2.2 顺序连锁控制线路2 2）利用时间继电器顺序起动控制线路）利用时间继电器顺序起动控制线路）利用时间继电器顺序起动控制线路）利用时间继电器顺序起动控制线路图1-34是采用时间继电器，按时间原则顺序起动的控制线路1.2 电器控制的基本线路1.2.3 互锁控制线路 电动机正、反转控制电动机正、反转控制电动机正、反转控制电动机正、反转控制线路如图线路如图线路如图线路如图1-351-35所示，接触所示，接触所示，接触所示，接触器器器器KM1KM1为正向接触器，控为正向接触器，控为正向接触器，控为正向接触器，控制电动机制电动机制电动机制电动机MM正转；接触器正转；接触器正转；接触器正转；接触器KM2KM2为反向接触器，控制为反向接触器，控制为反向接触器，控制为反向接触器，控制电动机电动机电动机电动机MM反转。反转。反转。反转。1.2 电器控制的基本线路1.2.4 位置原则的控制线路n自动循环控制线路如图自动循环控制线路如图自动循环控制线路如图自动循环控制线路如图1-361-36所示。所示。所示。所示。1.2 电器控制的基本线路1.2.5 时间原则的控制线路n三角形减压起动控制控制线路是按时间原则实现控制。三角形减压起动控制控制线路是按时间原则实现控制。三角形减压起动控制控制线路是按时间原则实现控制。三角形减压起动控制控制线路是按时间原则实现控制。1.2 电器控制的基本线路1.2.6 速度原则的控制线路n三相异步电动机反接制机是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。应注意的是，当电动机转速接近零时，必须立即断开电源，否则电动机会反向旋转。n由于反接制动电流较大，制动时需在定子回路中串入电阻以限制制动电流。反接制动电阻的接法有两种：对称电阻接法和不对称电阻接法。1.2 电器控制的基本线路1.2.6 速度原则的控制线路n单向运行的三相异步电动机反接制动控制线路如图1-38所示。1.2 电器控制的基本线路1.2.6 速度原则的控制线路n图1-39为电动机可逆运行的反接制动控制线路。1.3 1.3 典型电器控制系统典型电器控制系统n生产机械种类繁多，其拖动方式和电气控制线路各不相同n本节以X62W卧式升降台铣床为例，对其控制线路进行分析，为电气控制线路的设计、安装、调试和维护打下基础。1.3 1.3 典型电器控制系统典型电器控制系统1.3.1 铣床主要结构及运动情况1 1）主要结构）主要结构）主要结构）主要结构n铣床主要由底座、床身、悬梁、刀杆支架、升降台、工作铣床主要由底座、床身、悬梁、刀杆支架、升降台、工作台和溜板等部分组成，如图台和溜板等部分组成，如图1-40所示。所示。1.3 1.3 典型电器控制系统典型电器控制系统1.3.1 铣床主要结构及运动情况2 2）运动情况）运动情况）运动情况）运动情况n主运动：主轴带动铣刀的旋转。主运动分顺铣和逆铣两种形式主运动：主轴带动铣刀的旋转。主运动分顺铣和逆铣两种形式n进给运动：是工件在工作台上实现三个相互垂直方向的进给，即工进给运动：是工件在工作台上实现三个相互垂直方向的进给，即工作台沿溜板上部回转台的导轨在垂直于主轴轴线方向的纵向进给，作台沿溜板上部回转台的导轨在垂直于主轴轴线方向的纵向进给，溜板沿升降台上的水平导轨在平行于主轴轴线方向的横向进给，以溜板沿升降台上的水平导轨在平行于主轴轴线方向的横向进给，以及升降台沿床身的垂直导轨作上下垂直进给。及升降台沿床身的垂直导轨作上下垂直进给。n辅助运动：可转动部分对溜板可绕垂直轴线转动一个角度（一般为辅助运动：可转动部分对溜板可绕垂直轴线转动一个角度（一般为45o），因此工作台除能实现平行或垂直于主轴方向的横向或纵向进），因此工作台除能实现平行或垂直于主轴方向的横向或纵向进给外，还能在倾斜方向上进给，从而可进行螺纹的加工。铣床一般给外，还能在倾斜方向上进给，从而可进行螺纹的加工。铣床一般还配有圆工作台，以扩大其加工范围。还配有圆工作台，以扩大其加工范围。n辅助运动有工作台在纵向、横向、垂直方向上的快速移动。辅助运动有工作台在纵向、横向、垂直方向上的快速移动。1.3 1.3 典型电器控制系统典型电器控制系统1.3.2 铣床对电力拖动与控制的要求1 1）铣床要求主轴能够调速，且在各种铣削速度下保持恒功率）铣床要求主轴能够调速，且在各种铣削速度下保持恒功率。因此，主轴电动机采用笼形异步电动机，经齿轮变速箱。因此，主轴电动机采用笼形异步电动机，经齿轮变速箱拖动主轴。拖动主轴。2 2）为实现顺铣和逆铣加工，要求主轴正反转，但在铣削加工）为实现顺铣和逆铣加工，要求主轴正反转，但在铣削加工过程中旋转方向不需变换，而是加工前预选主轴转动的方过程中旋转方向不需变换，而是加工前预选主轴转动的方向。向。3 3）铣刀是一种多刃刀具，其切削过程是断续的，为了减小负）铣刀是一种多刃刀具，其切削过程是断续的，为了减小负载波动的影响，往往在主轴上装有飞轮增加惯性，这样主载波动的影响，往往在主轴上装有飞轮增加惯性，这样主轴电动机由于惯性大使停车时间变长。为了能快速停车，轴电动机由于惯性大使停车时间变长。为了能快速停车，提高生产效率，主轴采用制动停车方式。铣床中常用反接提高生产效率，主轴采用制动停车方式。铣床中常用反接制动或电磁离合器制动。制动或电磁离合器制动。1.3 1.3 典型电器控制系统典型电器控制系统1.3.2 铣床对电力拖动与控制的要求4 4）为使主轴变速箱内齿轮易于啮合，要求主轴电动在主轴变）为使主轴变速箱内齿轮易于啮合，要求主轴电动在主轴变速时能产生变速冲动。速时能产生变速冲动。5 5）工作台的进给运动、快速移动以及圆工作台工作由同一台）工作台的进给运动、快速移动以及圆工作台工作由同一台进给电动机拖动。由于进给运动和快速移动在三个方向上进给电动机拖动。由于进给运动和快速移动在三个方向上都是往复式的，因此要求进给电动机正反转。进给运动和都是往复式的，因此要求进给电动机正反转。进给运动和快速移动是通过牵引电磁铁来换接传动链得以实现。快速移动是通过牵引电磁铁来换接传动链得以实现。6 6）工作台进给运动与圆工作台旋转运动不能同时进行。工作）工作台进给运动与圆工作台旋转运动不能同时进行。工作台左、右、上、下、前、后六个方向的进给运动在同一时台左、右、上、下、前、后六个方向的进给运动在同一时刻只允许一个方向进行。刻只允许一个方向进行。1.3 1.3 典型电器控制系统典型电器控制系统1.3.2 铣床对电力拖动与控制的要求7 7）工作台的进给运动需要变速，进给变速也是由机械齿轮变）工作台的进给运动需要变速，进给变速也是由机械齿轮变速箱来实现，变速时为了便于齿轮啮合，也要有变速冲动速箱来实现，变速时为了便于齿轮啮合，也要有变速冲动环节。环节。8 8）应保证主轴起动后，工作台方可进给；主轴停止，工作台）应保证主轴起动后，工作台方可进给；主轴停止，工作台也要停止进给，以免造成刀具和工件损坏。但主轴不转时，也要停止进给，以免造成刀具和工件损坏。但主轴不转时，允许工件快速移动到加工位置。允许工件快速移动到加工位置。9 9）为了实现工件和刀具的冷却，需要一台冷却泵电动机。）为了实现工件和刀具的冷却，需要一台冷却泵电动机。1010）应具有必要的保护、联锁及照明电路。）应具有必要的保护、联锁及照明电路。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析n如图如图1-41所示为所示为X62W卧式升降台铣床的电器控制线路。卧式升降台铣床的电器控制线路。图中图中M1为主轴电动机、为主轴电动机、M2为进给电动机、为进给电动机、M3为冷却泵电为冷却泵电动机。动机。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析1 1）主轴的控制）主轴的控制）主轴的控制）主轴的控制n主轴电动机起动与停止主轴电动机起动与停止主轴电动机起动与停止主轴电动机起动与停止 主轴电动机M1由接触器KM1控制，其旋转方向（顺铣或逆铣）由转换开关SA5预先选择。KM2为反接制动用接触器，R为反接制动电阻。起动主轴时，先将电源开关Q合上，再将转换开关SA5转到主轴所需的旋转方向，然后按下起动按钮SB1或SB2（两地控制），KM1得电并自锁，主轴电动机M1起动。当M1转速大于速度继电器KS的吸合值时，KS常开触点闭合，为接通反接制动回路作准备。停止主轴时，按停止按钮SB3或SB4，使KM1线圈断电，切断主轴电动机M1的三相电源，由于此时KS常开触点是闭合的，所以KM得电，实现反接制动。当M1的转速下降到KS的释放值（接近于0）时，KS常开触点断开，制动结束。由于没有自锁回路，在制动过程中SB3或SB4要一直按住。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析1 1）主轴的控制主轴的控制主轴的控制主轴的控制n主轴变速冲动主轴变速冲动主轴变速冲动主轴变速冲动 主轴变速机构如图主轴变速机构如图主轴变速机构如图主轴变速机构如图1-421-42所示所示所示所示1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析2 2）工作台的控制）工作台的控制）工作台的控制）工作台的控制n工作台的进给运动、快速移动和圆工作台工作都由进给电工作台的进给运动、快速移动和圆工作台工作都由进给电工作台的进给运动、快速移动和圆工作台工作都由进给电工作台的进给运动、快速移动和圆工作台工作都由进给电动动动动M2M2拖动，由接触器拖动，由接触器拖动，由接触器拖动，由接触器KM3KM3和和和和KM4KM4控制控制控制控制M2M2的正、反转。接的正、反转。接的正、反转。接的正、反转。接触器触器触器触器KM5KM5是用来接通快速移动用的电磁铁是用来接通快速移动用的电磁铁是用来接通快速移动用的电磁铁是用来接通快速移动用的电磁铁YAYA。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析2 2）工作台的控制）工作台的控制）工作台的控制）工作台的控制n进给运动的控制进给运动的控制进给运动的控制进给运动的控制 工作台的纵向、横向及垂直方向进给由两个操纵手柄工作台的纵向、横向及垂直方向进给由两个操纵手柄来控制，一个是纵向操纵手柄，一个是横向及垂直方向操来控制，一个是纵向操纵手柄，一个是横向及垂直方向操纵手柄。纵向操纵手柄通过联动机构控制行程开关纵手柄。纵向操纵手柄通过联动机构控制行程开关SQ1SQ1和和SQ2SQ2，分别控制工作台向右和向左进给运动；横向及垂直，分别控制工作台向右和向左进给运动；横向及垂直方向操纵手柄通过联动机构控制行程开关方向操纵手柄通过联动机构控制行程开关SQ3SQ3和和SQ4SQ4，SQ3SQ3控制工作台向前或向下运动，控制工作台向前或向下运动，SQ4SQ4控制工作台向后或控制工作台向后或向上运动。向上运动。要进行工作台纵向、横向及垂直方向的进给，要进行工作台纵向、横向及垂直方向的进给，SA1SA1应应选择在触点选择在触点SA1-1SA1-1通、通、SA1-2SA1-2断、断、SA1-3SA1-3通的位置，同时通的位置，同时KM1KM1应得电应得电,触点触点KM1(11-12)KM1(11-12)接通。接通。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析2 2）工作台的控制）工作台的控制）工作台的控制）工作台的控制n进给运动的控制进给运动的控制进给运动的控制进给运动的控制（工作台纵向进给运动）（工作台纵向进给运动）（工作台纵向进给运动）（工作台纵向进给运动）n n例：当纵向操纵手柄扳到例：当纵向操纵手柄扳到例：当纵向操纵手柄扳到例：当纵向操纵手柄扳到“右右右右”位置时，挂上纵向传动链，同时位置时，挂上纵向传动链，同时位置时，挂上纵向传动链，同时位置时，挂上纵向传动链，同时SQ1SQ1被压合，其常开触点（被压合，其常开触点（被压合，其常开触点（被压合，其常开触点（18191819）接通、常闭触点（）接通、常闭触点（）接通、常闭触点（）接通、常闭触点（25172517）断）断）断）断开，此时控制回路开，此时控制回路开，此时控制回路开，此时控制回路3510111215161718193510111215161718192021149PE2021149PE接通，接触器接通，接触器接通，接触器接通，接触器KM3KM3得电，进给电动机得电，进给电动机得电，进给电动机得电，进给电动机M2M2的正转，的正转，的正转，的正转，通过纵向传动链拖动工作台向右进给运动。通过纵向传动链拖动工作台向右进给运动。通过纵向传动链拖动工作台向右进给运动。通过纵向传动链拖动工作台向右进给运动。n n若将操纵手柄扳到若将操纵手柄扳到若将操纵手柄扳到若将操纵手柄扳到“中间中间中间中间”位置，位置，位置，位置，SQ1SQ1、SQ2SQ2复位，复位，复位，复位，KM3KM3、KM4KM4都都都都不得电，工作台停止右或左方向的进给运动。不得电，工作台停止右或左方向的进给运动。不得电，工作台停止右或左方向的进给运动。不得电，工作台停止右或左方向的进给运动。n n应注意，当纵向操纵手柄扳到应注意，当纵向操纵手柄扳到应注意，当纵向操纵手柄扳到应注意，当纵向操纵手柄扳到“右右右右”或或或或“左左左左”时，横向及垂直方向时，横向及垂直方向时，横向及垂直方向时，横向及垂直方向操纵手柄应处于操纵手柄应处于操纵手柄应处于操纵手柄应处于“中间中间中间中间”位置（即位置（即位置（即位置（即SQ3SQ3、SQ4SQ4复位）。复位）。复位）。复位）。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析2 2）工作台的控制）工作台的控制）工作台的控制）工作台的控制n工作台快速移动的控制工作台快速移动的控制工作台快速移动的控制工作台快速移动的控制n铣床工作台除能实现进给运动外，还可以实现六个方向上铣床工作台除能实现进给运动外，还可以实现六个方向上的快速移动。工作台的快速移动是通过进给操纵手柄配合的快速移动。工作台的快速移动是通过进给操纵手柄配合快速移动按钮快速移动按钮SB5SB5或或SB6SB6进行操作。进行操作。n将进给操纵手柄扳到需要快速移动方向对应的进给位置上，将进给操纵手柄扳到需要快速移动方向对应的进给位置上，工作台开始进给，然后按下快速移动按钮工作台开始进给，然后按下快速移动按钮SB5SB5或或SB6SB6，KM5KM5得电，接通快速铁磁铁得电，接通快速铁磁铁YAYA，工作台按选定的方向作快，工作台按选定的方向作快速移动。放开速移动。放开SB5SB5（SB6SB6）时，快速移动停止，工作台仍）时，快速移动停止，工作台仍在选定的方向上进给。在选定的方向上进给。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析2 2）工作台的控制）工作台的控制）工作台的控制）工作台的控制n圆工作台的控制圆工作台的控制圆工作台的控制圆工作台的控制 圆工作台是铣床的一个附件。它可以手动回转，也可通圆工作台是铣床的一个附件。它可以手动回转，也可通过工作台的光杆由进给电动机过工作台的光杆由进给电动机M2M2经传动机构驱动。使用时经传动机构驱动。使用时先将圆工作台转换开关先将圆工作台转换开关SA1SA1扳到接通位置（即扳到接通位置（即SA1-1SA1-1断、断、SA1-2SA1-2通、通、SA1-3SA1-3断），然后按下起动按钮断），然后按下起动按钮SB1SB1（SB2SB2），），KM1KM1、KM3KM3得电，接通主轴和进给电动，圆工作台开始工作。得电，接通主轴和进给电动，圆工作台开始工作。KM3KM3线圈得电的工作电路是：由控制电源经线圈得电的工作电路是：由控制电源经3510351011121516172522192021149PE11121516172522192021149PE。在使用圆工作台时，不能进行其它进给运动。在使用圆工作台时，不能进行其它进给运动1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析2 2）工作台的控制）工作台的控制）工作台的控制）工作台的控制n进给变速冲动进给变速冲动进给变速冲动进给变速冲动 需要改变进给速度，先将蘑菇形进给变速手柄拉出并需要改变进给速度，先将蘑菇形进给变速手柄拉出并转动变速盘至需要的速度档，在推回变速手柄时，先将手转动变速盘至需要的速度档，在推回变速手柄时，先将手柄向后拉一下，使行程开关柄向后拉一下，使行程开关SQ6SQ6瞬时压合，接通瞬时压合，接通KM3KM3，则，则进给电动机作瞬时转动（即变速冲动），便于齿轮啮合。进给电动机作瞬时转动（即变速冲动），便于齿轮啮合。KM3KM3得电的工作电路是：由控制电源经得电的工作电路是：由控制电源经351011351011122225171615192021149PE122225171615192021149PE。进给变速时不允许工作台作任何方向的进给。进给变速时不允许工作台作任何方向的进给。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析3 3）冷却泵的控制及照明电路）冷却泵的控制及照明电路）冷却泵的控制及照明电路）冷却泵的控制及照明电路n冷却泵电动机冷却泵电动机M3M3由转换开关由转换开关SA3SA3控制。当转换开关控制。当转换开关SA3SA3扳扳到到“接通接通”位置时，位置时，SA3SA3（3434）通，）通，KM6KM6得电，得电，M3M3起动起动旋转，拖动冷却泵开始工作。旋转，拖动冷却泵开始工作。n机床照明由变压器机床照明由变压器T2T2供电，电压为供电，电压为24V24V。由开关。由开关SA4SA4控制控制照明灯照明灯ELEL的通断。的通断。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析4 4）电路的联锁与保护）电路的联锁与保护）电路的联锁与保护）电路的联锁与保护n n联锁环节联锁环节联锁环节联锁环节n n主运动与进给运动的顺序联锁主运动与进给运动的顺序联锁主运动与进给运动的顺序联锁主运动与进给运动的顺序联锁 进给运动的电气控制线路接在主轴电动机起动接触器进给运动的电气控制线路接在主轴电动机起动接触器KM1KM1触点（触点（11121112）之）之后。这就保证了在主轴电动机起动后，方可进行进给运动，主轴电动机停止，进后。这就保证了在主轴电动机起动后，方可进行进给运动，主轴电动机停止，进给运动立即停止。给运动立即停止。n n工作台六个方向进给的互锁工作台六个方向进给的互锁工作台六个方向进给的互锁工作台六个方向进给的互锁 工作台左、右、前、后、上、下六个方向进给运动由两套操纵手柄控制，使左工作台左、右、前、后、上、下六个方向进给运动由两套操纵手柄控制，使左和右不能同时进给，前、后、上、下也不能同进给，但纵向（左、右）和横向及和右不能同时进给，前、后、上、下也不能同进给，但纵向（左、右）和横向及垂直方向（前、后、上、下）还可能同时操作。为保证加工时只允许一个方向的垂直方向（前、后、上、下）还可能同时操作。为保证加工时只允许一个方向的进给，因此又在电路上采用了互锁，即工作台实现左或右进给的工作电路经过控进给，因此又在电路上采用了互锁，即工作台实现左或右进给的工作电路经过控制前、后、上、下进给的行程开关制前、后、上、下进给的行程开关SQ3SQ3、SQ4SQ4的常闭触点；而工作台实现前、后、的常闭触点；而工作台实现前、后、上、下方向进给的工作电路经过控制右、左的行程开关上、下方向进给的工作电路经过控制右、左的行程开关SQ1SQ1、SQ2SQ2的常闭触点的常闭触点1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析4 4）电路的联锁与保护）电路的联锁与保护）电路的联锁与保护）电路的联锁与保护n联锁环节联锁环节联锁环节联锁环节n 圆工作台与六个方向进给的互锁圆工作台与六个方向进给的互锁圆工作台与六个方向进给的互锁圆工作台与六个方向进给的互锁 圆工作台工作时圆工作台工作时,不允许作六个中的任一方向进给。电路中除了不允许作六个中的任一方向进给。电路中除了SA1SA1开关联锁外，还使圆工作台的工作电路经过开关联锁外，还使圆工作台的工作电路经过SQ1SQ1、SQ2SQ2、SQ3SQ3、SQ4SQ4的常闭触点来实现互锁。的常闭触点来实现互锁。n n进给变速与工作台工作的互锁进给变速与工作台工作的互锁进给变速与工作台工作的互锁进给变速与工作台工作的互锁 进给变速冲动的工作电路经过进给变速冲动的工作电路经过SA1-3(1222SA1-3(1222）触点（即圆工作）触点（即圆工作台不工作）和台不工作）和SQ1SQ1、SQ2SQ2、SQ3SQ3、SQ4SQ4四个常闭触点（即工作台六四个常闭触点（即工作台六个方向均无进给），从而保证了进给变速时不允许工作台作任一方个方向均无进给），从而保证了进给变速时不允许工作台作任一方向进给，也不允许圆工作台工作。向进给，也不允许圆工作台工作。1.3 典型电器控制系统1.3.3 X62W卧式升降台铣床控制线路分析4 4）电路的联锁与保护）电路的联锁与保护）电路的联锁与保护）电路的联锁与保护n保护环节保护环节保护环节保护环节n n短路保护短路保护短路保护短路保护 主电路、控制电路、照明电路都有熔断器起短路保护。主电路、控制电路、照明电路都有熔断器起短路保护。n n过载保护过载保护过载保护过载保护 主轴电动机、进给电动机、冷却泵电动机分别由热继电器主轴电动机、进给电动机、冷却泵电动机分别由热继电器FR1FR1、FR2FR2、FR3FR3实现过载保护。实现过载保护。为了确保刀具与工件的安全，要求主轴为了确保刀具与工件的安全，要求主轴电动机、冷却泵电动机过载时，除本电动机停止外进给电动机也应电动机、冷却泵电动机过载时，除本电动机停止外进给电动机也应停止，因此停止，因此FR1FR1、FR3FR3的触点串在的触点串在PE14PE14之间；当进给电动机过载之间；当进给电动机过载时，只要进给电动机停止，因此时，只要进给电动机停止，因此FR2FR2的触点（的触点（14211421）只串接在进）只串接在进给支路中。给支路中。n n限位保护限位保护限位保护限位保护 工作台六个方向进给运动的终端限位保护是由各自的限位挡铁工作台六个方向进给运动的终端限位保护是由各自的限位挡铁来碰撞对应的操纵手柄，使手柄返回中间位置，以停止进给运动。来碰撞对应的操纵手柄，使手柄返回中间位置，以停止进给运动。第第1 1章章 电气控制基础电气控制基础福建工程学院福建工程学院电子信息与电气工程系电子信息与电气工程系李建兴李建兴
