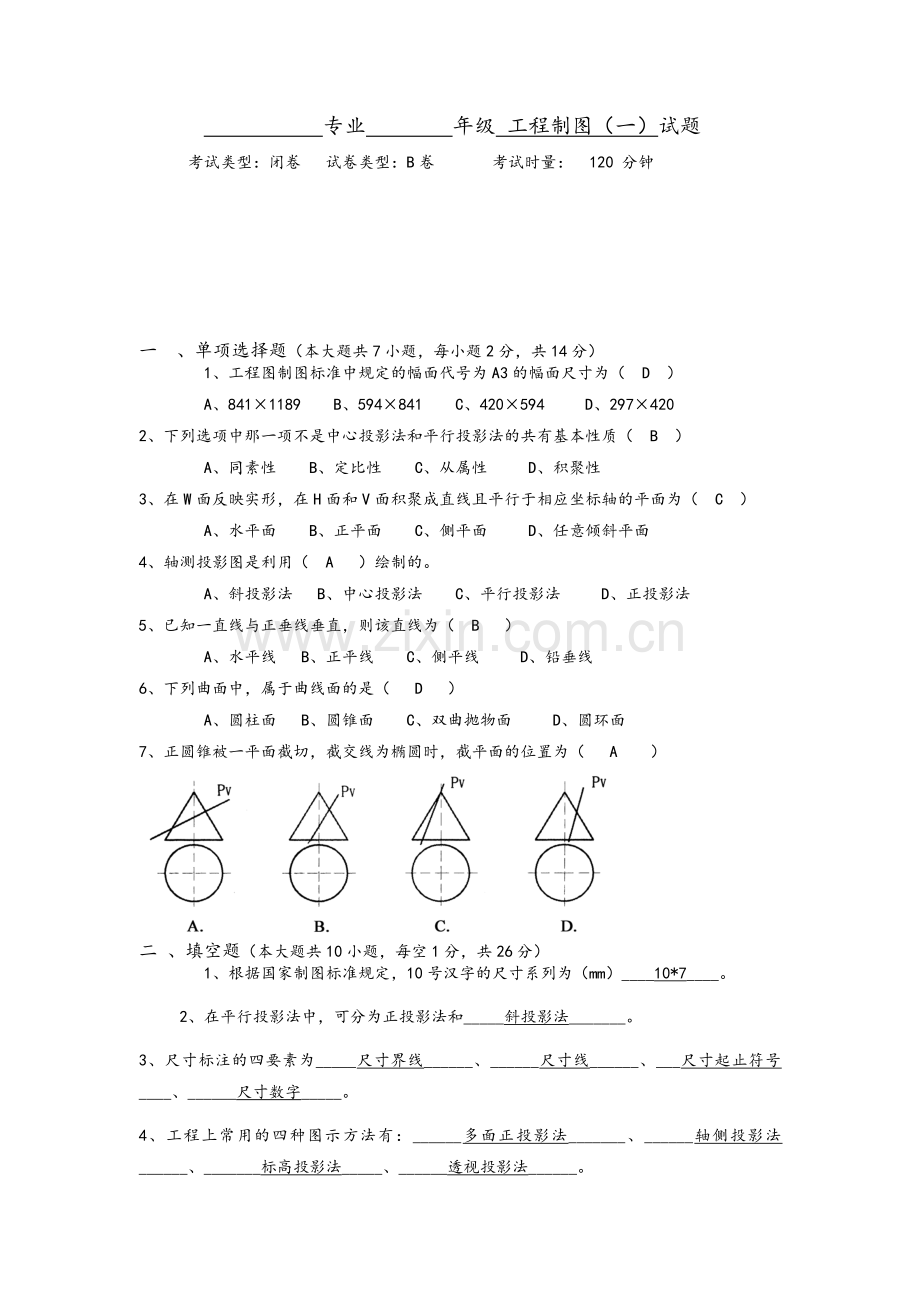

专业 年级 工程制图（一）试题
考试类型：闭卷 试卷类型：B卷 考试时量： 120 分钟

一 、单项选择题（本大题共7小题，每小题2分，共14分）
1、工程图制图标准中规定的幅面代号为A3的幅面尺寸为（ D ）
A、841×1189 B、594×841 C、420×594 D、297×420
2、下列选项中那一项不是中心投影法和平行投影法的共有基本性质（ B ）
A、同素性 B、定比性 C、从属性 D、积聚性
3、在W面反映实形，在H面和V面积聚成直线且平行于相应坐标轴的平面为（ C ）
A、水平面 B、正平面 C、侧平面 D、任意倾斜平面
4、轴测投影图是利用（ A ）绘制的。
A、斜投影法 B、中心投影法 C、平行投影法 D、正投影法
5、已知一直线与正垂线垂直，则该直线为（ B ）
A、水平线 B、正平线 C、侧平线 D、铅垂线
6、下列曲面中，属于曲线面的是（ D ）
A、圆柱面 B、圆锥面 C、双曲抛物面 D、圆环面
7、正圆锥被一平面截切，截交线为椭圆时，截平面的位置为（ A ）

二 、填空题（本大题共10小题，每空1分，共26分）
1、根据国家制图标准规定，10号汉字的尺寸系列为（mm）____10*7____。
2、在平行投影法中，可分为正投影法和_____斜投影法_______。
3、尺寸标注的四要素为_____尺寸界线______、______尺寸线______、___尺寸起止符号____、______尺寸数字_____。
4、工程上常用的四种图示方法有：______多面正投影法_______、______轴侧投影法______、_______标高投影法_____、______透视投影法______。
5、投影图的度量关系必须遵守“三等”规律，将之简化为口诀为____长对正______、_____高平齐____、______宽相等_______。
6、两立体相交连接也称相贯，根据相贯线的数量，相贯可分为____全贯___和___互贯___。
7、曲线根据点的运动规律可分为______规则曲线______和_____不规则曲线_____。
8、______正面图______、_______平面图_______、________侧面图_____是三个最基本的视图，合称为三视图或三面图。
9、剖视图按其剖切位置的不同可分为：_____全剖面图_______、______半剖面图________、_______局部剖面图________。
10、在对组合体的三视图进行标注时，应注出如下三种尺寸：______定形尺寸___________、______定位尺寸______、________总体尺寸_________。

三、判定两直线的相对位置(平行、相交、交叉)。(本大题共4小题，每小题2分，共8分)

1、___平行__ 2、___交叉___ 3、__相交__ 4、___交叉___

四、已知直线AB与CD垂直相交，求直线CD的正面投影。(本大题共8分)

五、补出立体的第三投影图(本大题共2小题，每小题5分，共10分)
1、补水平投影图

2、补侧面投影图

六、补第三视图(本大题共2小题，每小题6分，共12分)
1、补左视图 2、补俯视图

七、用辅助投影面法（换面法）求作两平面(两面交线AB为水平线)的夹角。(本大题共10分)

八、求点K到ABC平面的距离实长及投影。(本大题共12分)

（注：本套试卷作图题部分计分方式按所作图形线条及作图痕迹的对错给分，不再在作图题答案中细分，作对相应线条即给相应分数！）
