雨洪公园.ppt

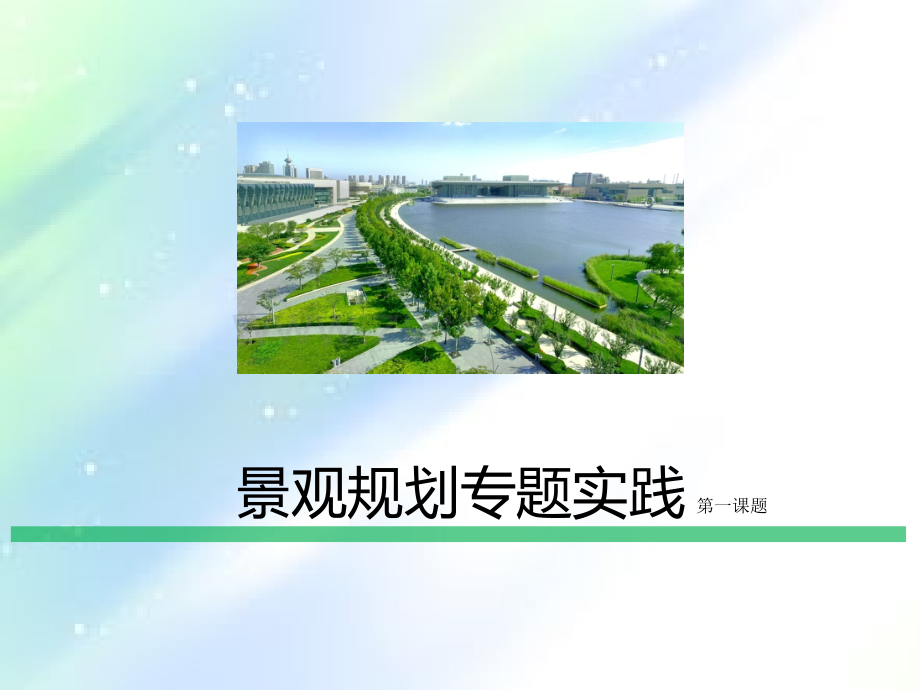

景观规划专题实践第一课题美国纽约曼哈顿“BIGU”雨洪系统公园场地区位、范围BIGArchitects事务所建造了“BigU”项目，是为了让曼哈顿抵御未来像桑迪飓风一样的超级风暴而设计的。日前，该项目参加美国住房和城市发展部举办的重建设计大赛，获得大奖，被授予3.35亿美元的奖金。美国纽约曼哈顿“BIGU”雨洪系统公园场地区位、范围丹麦建筑事务所BIG最近针对曼哈顿岛各个社区和焦点设计了一个U型的保护系统提案，该系统西达57街，东至42街，绵延10英里，为低洼地带提供了一个超乎想象的活力保护带。总体效果美国纽约曼哈顿“BIGU”雨洪系统公园这个U型项目就是在曼哈顿易发生洪涝灾害的地区修建防洪墙和堤坝，更好地抵御风暴潮。这里既是基础设施，又是当地居民户外活动的公共空间，人们在此欣赏花园的美景，打打太极，或者游泳。BIG事务所的创始合伙人BjarkeIngels表示，该项目是社会基础设施建设的典范，是在废弃的高架铁路之上建造的，把这里打造成公共空间和绿色景观。建筑师不希望只修建一堵防护墙，而是修建一连串适合周围社区的社会设施，而这些设施恰好起到防洪的作用，平日里还为市民提供了活动场所。该项目围绕着曼哈顿而建，从西57街延伸到东第42街，共分为三大防洪区，每个区域都有定制的防护体系。东区有防护堤，种上了耐盐植物，能吸收雨水，形成天然的防洪屏障。防护大堤这里还可作为公共绿地，市民可在此聚会、社交、跑步或者放松心情。为了保护曼哈顿桥和蒙哥马利街之间的低洼地区，项目特意设计了闸门，发生洪水时，大门就会迅速关闭。防护墙是可以移动的，墙上展示了当地的艺术作品，而且墙上都有灯，夜间行走时比较安全。堤坝也可作为通道，连接着东西区，除了能抵御风暴潮，这还可以建造花园、农场，人们再次能更好地欣赏海滨美景。总体布局美国纽约曼哈顿“BIGU”雨洪系统公园保护带不仅屏蔽雨洪，还针对各个不同的公共领域做出不同的社区和环境改建，提供各个相对独立的区域灵活化功能块。采用物理防护的办法保护区域免遭洪水破坏。这些区域可以单独建设，最后完成闭合。总体布局美国纽约曼哈顿“BIGU”雨洪系统公园保护带不仅屏蔽雨洪，还针对各个不同的公共领域做出不同的社区和环境改建，提供各个相对独立的区域灵活化功能块。采用物理防护的办法保护区域免遭洪水破坏。这些区域可以单独建设，最后完成闭合。详细设计美国纽约曼哈顿“BIGU”雨洪系统公园从刚性的“堤坝”到弹性的“景观基础设施公园”，该方案所秉承的生态学的核心是构建一种“软系统”(SoftSystems)，一个流动性的、柔性的、适应性和进化的场域，这种“软系统”既是一片充满活力的公园绿地，同时还是一种新型的防御型基础设施。正如Big主创设计师（BjarkeIngels）所说“我们是否能够在曼哈顿的下城区展望一种弹性的基础设施，这种基础设施不应该是城市和水之间的（防洪）墙，而是针对各个不同的社区量身定做的具有社会和环境功能的珍珠项链，而它们恰巧又同时具备了保护这片社区免受洪水侵害的功能。”详细设计美国纽约曼哈顿“BIGU”雨洪系统公园采用基础设施与景观相结合的途径在保证城市和区域免遭洪水侵袭的同时，提升了城市的社会、生态服务功能，丰富了城市的空间体验。从单一功能的灰色基础设施到协同整合的景观基础设施公园，上述案例充分说明景观基础设施的规划内容是融合社会、经济、环境和城市空间结构与形态为一体的综合性协同规划，不仅可以满足单纯的功能要求，还可以和社会需求、经济效率和生态环境的安全完美结合。这种以最少的用地来满足最大的社会和生态系统服务需求的公园形式，对用地紧张的中国同样具有广泛的应用前景。详细设计美国纽约曼哈顿“BIGU”雨洪系统公园设计特色美国纽约曼哈顿“BIGU”雨洪系统公园曼哈顿最南端的Battery公园由于地势较低，公园东侧和西侧成了此次海潮的突破口，洪水由此涌入，直接导致地处下城区的华尔街，这个美国和世界金融中心的瘫痪。作为“U”型防护体现的一部分，改造后的人工坡地将从现有的Battery公园内蜿蜒穿过，坡地上布置了高低错落的城市农田、特色花园、日光浴和户外用餐等独具特色的景观空间。设计特色美国纽约曼哈顿“BIGU”雨洪系统公园设计团队还对区内原海岸警卫队大楼进行了改造，这个富有特色的建筑表面看上去是一道防洪堤，而内部则是海事博物馆和环境教育中心，临水一面的玻璃墙上还被标注上了多条洪水水位线（50年、100年一遇），游人在参观之余可以亲眼目睹海平面和洪水水位高低起伏的变化，从而增加人们对气候变化和洪水的感性认识设计理念美国纽约曼哈顿“BIGU”雨洪系统公园作为美国“桑迪”飓风灾后重建国际设计竞赛的优胜方案这一，被称为“巨型U”（BigU）的方案是由多个备用和非中心模块组成的系统化的防御体系。它们既相互联系又可以独立运作，每一个模块都有各自的保护区，即使其中某一单元出了问题，也不会影响全局。由于是针对不同的社区和环境量身打造的，在建设周期上可以分期实施，最后完成闭合，在时间和空间上确保了环环相联。这些灵活多变的功能模块（Compartments）体系，不仅可以屏蔽雨洪，行使基础设施功能，同时还是一个兼顾社会功能和环境功能的公共领地设计理念美国纽约曼哈顿“BIGU”雨洪系统公园这个U型项目就是在曼哈顿易发生洪涝灾害的地区修建防洪墙和堤坝，更好地抵御风暴潮。这里既是基础设施，又是当地居民户外活动的公共空间，人们在此欣赏花园的美景，打打太极，或者游泳。BIG事务所的创始合伙人BjarkeIngels表示，该项目是社会基础设施建设的典范，是在废弃的高架铁路之上建造的，把这里打造成公共空间和绿色景观。建筑师不希望只修建一堵防护墙，而是修建一连串适合周围社区的社会设施，而这些设施恰好起到防洪的作用，平日里还为市民提供了活动场所。该项目围绕着曼哈顿而建，从西57街延伸到东第42街，共分为三大防洪区，每个区域都有定制的防护体系。东区有防护堤，种上了耐盐植物，能吸收雨水，形成天然的防洪屏障。防护大堤这里还可作为公共绿地，市民可在此聚会、社交、跑步或者放松心情。为了保护曼哈顿桥和蒙哥马利街之间的低洼地区，项目特意设计了闸门，发生洪水时，大门就会迅速关闭。防护墙是可以移动的，墙上展示了当地的艺术作品，而且墙上都有灯，夜间行走时比较安全。堤坝也可作为通道，连接着东西区，除了能抵御风暴潮，这还可以建造花园、农场，人们再次能更好地欣赏海滨美景。优缺点美国纽约曼哈顿“BIGU”雨洪系统公园优点1防洪抗灾，服务人群基础设施，兼顾社会功能和环境功能2多个备用和非中心模块组成的系统化的防御体系。它们既相互联系又可以独立运作3针对不同的社区和环境量身打造的，在建设周期上可以分期实施，最后完成闭合，在时间和空间上确保了环环相联缺点1模块多会使区域管理不太方便总结美国纽约曼哈顿“BIGU”雨洪系统公园为了应对全球气候变化所带来的突发性自然灾害，城市现有雨洪管理基础设施的能力需要得到提升，但不应该单纯修建更多更大、单一功能的基础设施，而是需要思考如何建造能够适应气候变化，更有效、多功能的基础设施，并同时创造可持续的城市经济、社会和生态环境4。显然，可持续、近自然和多功能才是城市雨洪管理的根本目标,只有把自然规律与人工景观结合在一起，才是雨水资源化管理最有效的途径。通过公园作为载体，可以对现有城市公园和基础设施各自单一功能的建设模式进行协同整合，化传统雨洪防御和集中式的管道雨水收集与排放方式为分散式的景观化的雨水管理模式，并以此构建生态型的城市雨水管理景观基础设施体系。BIGU秉承“以人为本”的设计理念，以防洪御风为设计基础目标，而结合人群息息相关的生活做出理性感性共存的设计。服务了曼哈顿岛相当一大部分人群。
