磁生电课件.ppt

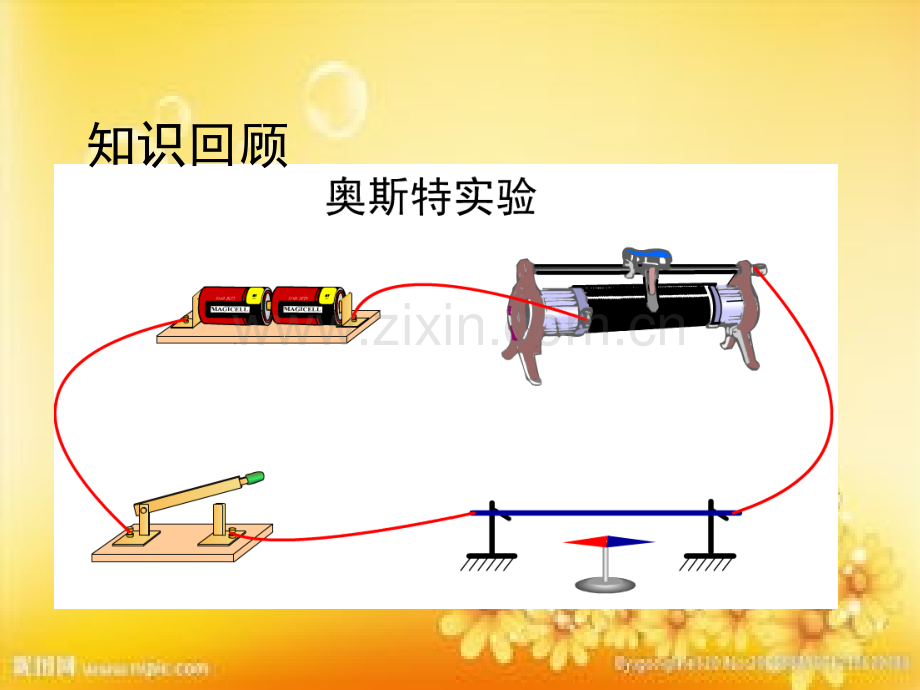

第二十章第二十章 第五节第五节磁磁 生电生电知识回顾电电磁磁奥斯特实验奥斯特实验磁能否生电？磁能否生电？感感 悟悟 英国科学家法拉第经英国科学家法拉第经过过10 10年的研究，在年的研究，在18311831年发现了磁生电的条件年发现了磁生电的条件和规律，进一步揭示了和规律，进一步揭示了电和磁的联系电和磁的联系 根据法拉第的发现，后来发明了发根据法拉第的发现，后来发明了发电机，导致了电能的大规模生产和利用，电机，导致了电能的大规模生产和利用，开辟了电气化的新纪元开辟了电气化的新纪元.法拉第法拉第磁生电磁生电什么情况下磁能生电？什么情况下磁能生电？提出问题：提出问题：设计实验：设计实验：要想磁能生电，需要哪些要想磁能生电，需要哪些器材？器材？G_+磁生电磁生电导体上下运动与左右运导体上下运动与左右运动有什么区别？动有什么区别？导体上下运动时顺着磁感导体上下运动时顺着磁感线（与磁感线平行）线（与磁感线平行）导体左右运动时与磁感线导体左右运动时与磁感线相交（与磁感线不平行）相交（与磁感线不平行）导体左右运动时做切割磁感线运动导体左右运动时做切割磁感线运动N NS S磁生电磁生电操作方法操作方法将导体水平放置在磁场中将导体水平放置在磁场中导体不动导体不动导体竖直向上导体竖直向上或向下运动或向下运动导体向右运动导体向右运动导体向左运动导体向左运动现象（电流表）现象（电流表）不偏转不偏转不偏转不偏转偏转偏转偏转偏转说明说明没有电流没有电流没有电流没有电流有电流有电流有电流有电流电磁感应电磁感应闭合电路的一部分导体在磁场中做切闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电割磁感线运动时，导体中就会产生电流。这种现象叫流。这种现象叫电磁感应现象电磁感应现象.产生的电流叫产生的电流叫感应电流感应电流产生产生感应电流的条件：感应电流的条件：（1）闭合电路）闭合电路（2）一部分导体做切割磁感线运动）一部分导体做切割磁感线运动感应电流感应电流改变导体的运动改变导体的运动方向或磁场方向，方向或磁场方向，指针摆动的方向指针摆动的方向发生改变说明了：发生改变说明了：感应电流的方向跟导体运动方向和磁感应电流的方向跟导体运动方向和磁场方向有关场方向有关想一想感应电流的大小受：感应电流的大小受：、影响。影响。电磁感应现象说明：电磁感应现象说明：导体切割磁感线运动的速度导体切割磁感线运动的速度磁场强弱磁场强弱线圈的匝数线圈的匝数磁能生电磁能生电发电机发电机观察手摇发电机的模型，了解它的构造观察手摇发电机的模型，了解它的构造交流电交流电线圈转动时，电流表的指针左右摆动，线圈转动时，电流表的指针左右摆动，说明电路产生的电流方向是说明电路产生的电流方向是不断变化的不断变化的这样的电流叫交变电流，简称交流这样的电流叫交变电流，简称交流电（电（AC）在交变电流中，电流在每秒内周期在交变电流中，电流在每秒内周期性变化的次数叫频率，单位：赫兹性变化的次数叫频率，单位：赫兹符号符号Hz交流电：周期性改变方向的电流交流电：周期性改变方向的电流交流电的周期：交流电完成一次周交流电的周期：交流电完成一次周 期性变化需要的时间期性变化需要的时间交流电的频率：在一秒内交流电完交流电的频率：在一秒内交流电完 成周期性成周期性变化的次数变化的次数 我国交流电周期是我国交流电周期是0.02秒，频率为秒，频率为50赫兹。赫兹。其意义是发电机线圈转一周用其意义是发电机线圈转一周用 0.02 秒，即秒，即1秒内线圈转秒内线圈转50圈，转一圈交流电的方向改变圈，转一圈交流电的方向改变2次，次，1秒内交流电的电流方向改变秒内交流电的电流方向改变100次。次。发电机发电机发电机原理：发电机原理：电磁感应现象电磁感应现象发电机发电过程，把机械能转化为电能发电机发电过程，把机械能转化为电能实际发电机构造：实际发电机构造：转子转子定子定子大型发电机采取的是线圈不动，磁极旋大型发电机采取的是线圈不动，磁极旋转的方式来发电。这种发电机叫旋转磁转的方式来发电。这种发电机叫旋转磁极式发电机极式发电机发电机550 MW550 MW大型发电机组转子吊装大型发电机组转子吊装电站实景电站实景发电机和电动机发电机和电动机原理原理发电机发电机电动机电动机电磁感应电磁感应通电线圈在磁场中受通电线圈在磁场中受力而转动力而转动发电机和电动机发电机和电动机能量转化能量转化发电机发电机电动机电动机机械能转化为电能机械能转化为电能电能转化为机械能电能转化为机械能构造构造交流发电机交流发电机直流电动机直流电动机动圈式话筒动圈式话筒当你对着话筒说话时，产生的声音使膜当你对着话筒说话时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起片振动，与膜片相连的线圈也跟着一起振动；即线圈在磁场中做切割磁感线运振动；即线圈在磁场中做切割磁感线运动，能产生随声音变化而变化的电流动，能产生随声音变化而变化的电流电磁感应现象电磁感应现象功放器功放器生活中的物理生活中的物理电磁感应现象电磁感应现象与发电机原理相同与发电机原理相同通电导体在磁场中通电导体在磁场中受力运动受力运动与电动机原理相同与电动机原理相同话筒话筒扬声器扬声器亲人相认（现象及应用）亲人相认（现象及应用）A AB BC CD DE EF F
