变频无负压供水设备简析.pptx

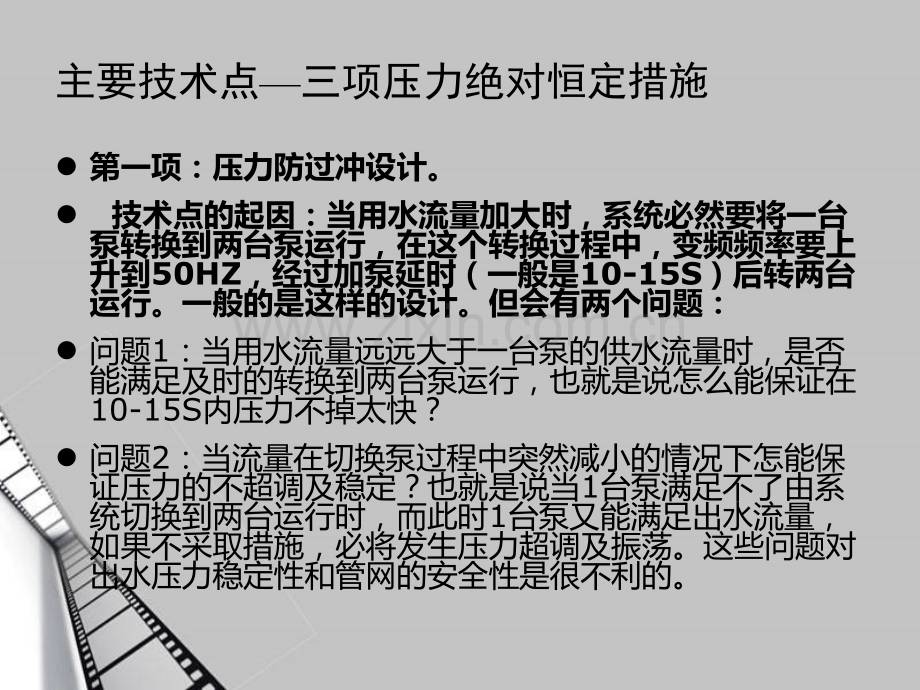

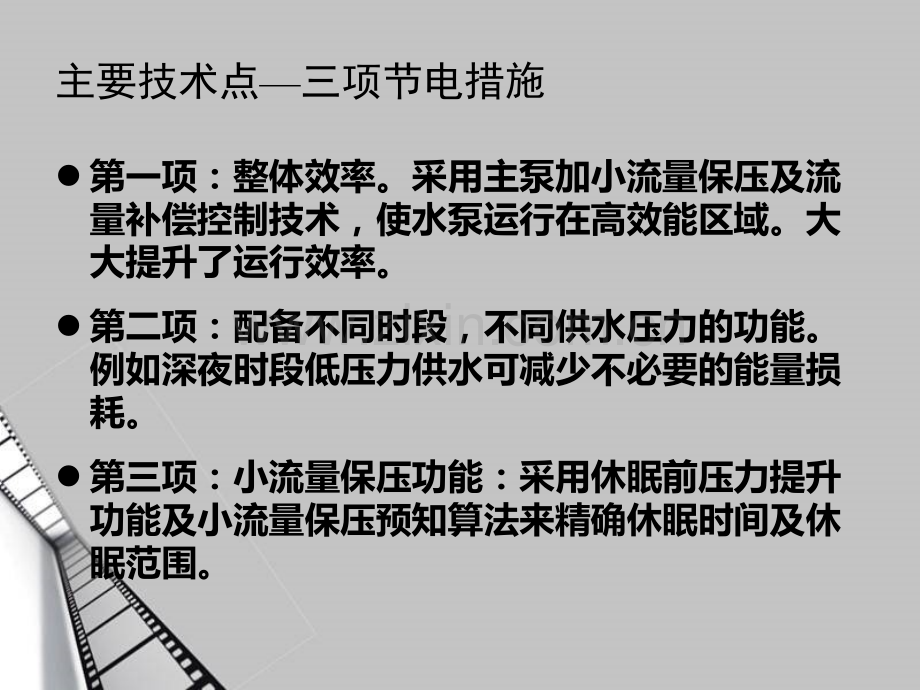

主要技术点三项节电措施l第一项：整体效率。采用主泵加小流量保压及流量补偿控制技术，使水泵运行在高效能区域。大大提升了运行效率。l第二项：配备不同时段，不同供水压力的功能。例如深夜时段低压力供水可减少不必要的能量损耗。l第三项：小流量保压功能：采用休眠前压力提升功能及小流量保压预知算法来精确休眠时间及休眠范围。主要技术点三项压力绝对恒定措施l第一项：压力防过冲设计。l 技术点的起因：当用水流量加大时，系统必然要将一台泵转换到两台泵运行，在这个转换过程中，变频频率要上升到50HZ，经过加泵延时（一般是10-15S）后转两台运行。一般的是这样的设计。但会有两个问题：l问题1：当用水流量远远大于一台泵的供水流量时，是否能满足及时的转换到两台泵运行，也就是说怎么能保证在10-15S内压力不掉太快？l问题2：当流量在切换泵过程中突然减小的情况下怎能保证压力的不超调及稳定？也就是说当1台泵满足不了由系统切换到两台运行时，而此时1台泵又能满足出水流量，如果不采取措施，必将发生压力超调及振荡。这些问题对出水压力稳定性和管网的安全性是很不利的。主要技术点三项压力绝对恒定措施l解决方案:为防止出现压力过冲的现象发生，程序上做保护设计措施，程序自动根据出水压力与设定压力的差值来决定加泵延时时间，最大化的避免了加泵产生的振荡。程序上设计防过冲抑制系数，在超出防过冲压力时，自动降速运行，最大限度的保证出水管网压力的恒定及保护管网的安全性第二项：压力快速提升技术技术点的起因：在用水高峰期，往往掉压是比较快的，而且在变频转工频过程中的延时和变频泵加速过程中的时间（一般5-10S），这段过程中若不采取相应措施，必将会导致瞬时掉压现象。这会造成高峰用水时，高层断水。这在高峰期用水是不利的。问题1：如何在切换泵的延时和变频泵加速过程中的时间保证出水压力的不下降？问题2：如何保证在高峰用水流量不掉压的问题？解决方案：设定不出水频率值，一般情况下，由于出水压力大于进水压力的原因，而且水泵出水止回阀的作用，变频供水并不是在全变频的作用下进行的，一般25HZ以下水泵是不出水的。所以要在程序上设计快速加速到不出水频率，在切换泵时也应该要运用此压力快速提升技术。提前进入切换泵程序中:一旦检测到出水流量大则提前进入切换泵程序中，避免等待加泵过程中的延时过程中掉压现象的产生第三项：引入高峰供水及平常供水功能l两种功能结合模式：满足不同时段供水需求。高峰供水是指在某一时段用水量很大的情况下进入高峰供水，而往往一般只是一种模式可供选择，或者只能进行手动选择。l高峰供水与平常供水两者的区别主要是在切换泵的情况下是采用哪种方式。l高峰供水根据压力来判断起停泵，而平常供水根据频率来起停泵。根据压力判断起停泵是快速加泵的一种形式，根据频率来起停泵在平常供水实用性很强，但在高峰期用水时会形成压力滞后的现象。也就是说非要经过延时后才能加一台泵。而此时压力是已经掉下来了。语音报警功能l12路报警信息，可以通过语音识别功能进行语音报警。每隔5分钟进行一次故障信息的语音报警.无论是客户的管理人员还是我们的售后服务技术支持中心都很能清楚的了解到故障内容，为设备的故障分析及快速诊断提供帮助。谢谢观赏
