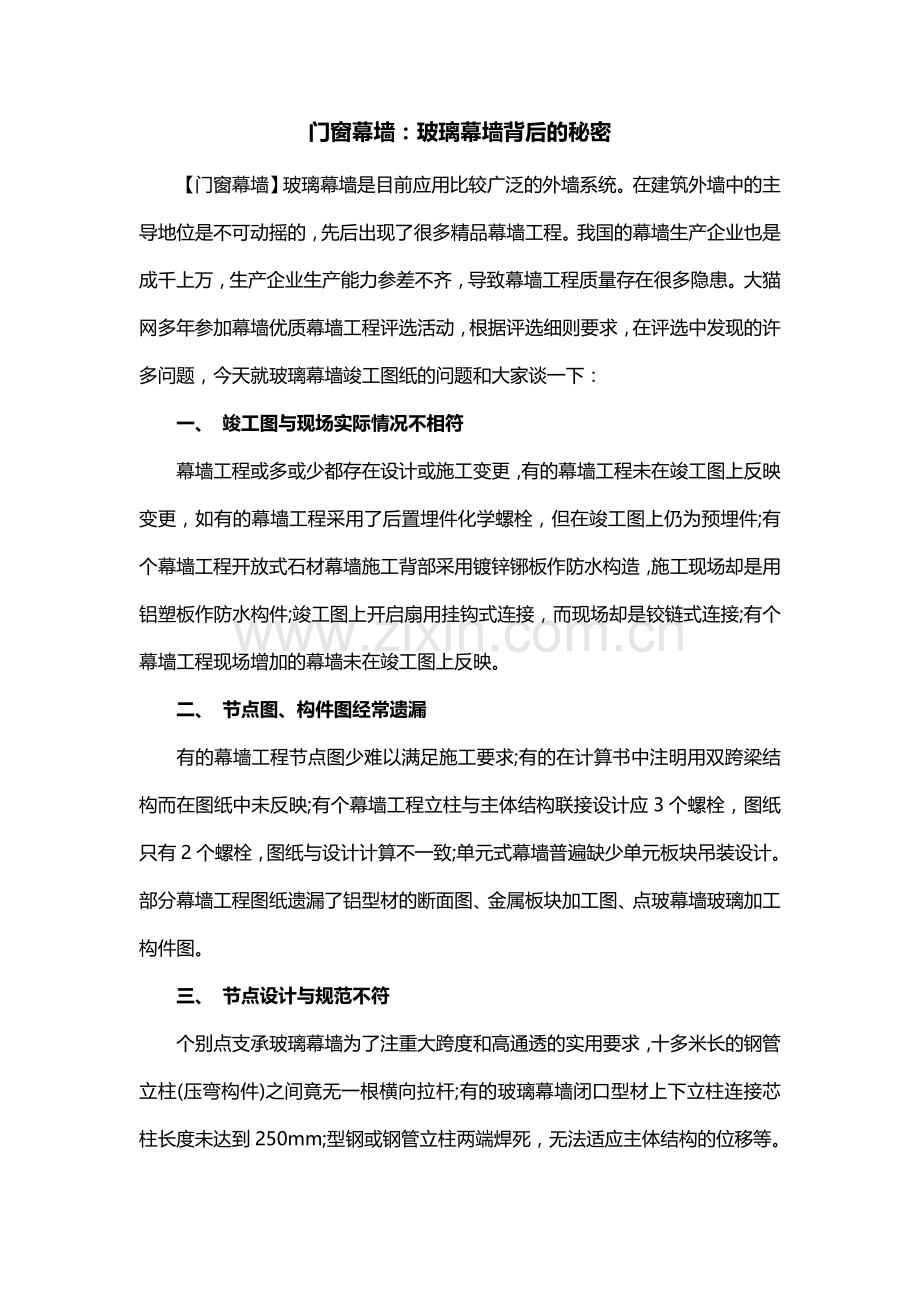

门窗幕墙：玻璃幕墙背后的秘密
　　【门窗幕墙】玻璃幕墙是目前应用比较广泛的外墙系统。在建筑外墙中的主导地位是不可动摇的，先后出现了很多精品幕墙工程。我国的幕墙生产企业也是成千上万，生产企业生产能力参差不齐，导致幕墙工程质量存在很多隐患。大猫网多年参加幕墙优质幕墙工程评选活动，根据评选细则要求，在评选中发现的许多问题，今天就玻璃幕墙竣工图纸的问题和大家谈一下：
　　一、 竣工图与现场实际情况不相符
　　幕墙工程或多或少都存在设计或施工变更，有的幕墙工程未在竣工图上反映变更，如有的幕墙工程采用了后置埋件化学螺栓，但在竣工图上仍为预埋件;有个幕墙工程开放式石材幕墙施工背部采用镀锌铘板作防水构造，施工现场却是用铝塑板作防水构件;竣工图上开启扇用挂钩式连接，而现场却是铰链式连接;有个幕墙工程现场增加的幕墙未在竣工图上反映。
　　二、 节点图、构件图经常遗漏
　　有的幕墙工程节点图少难以满足施工要求;有的在计算书中注明用双跨梁结构而在图纸中未反映;有个幕墙工程立柱与主体结构联接设计应3个螺栓，图纸只有2个螺栓，图纸与设计计算不一致;单元式幕墙普遍缺少单元板块吊装设计。部分幕墙工程图纸遗漏了铝型材的断面图、金属板块加工图、点玻幕墙玻璃加工构件图。
　　三、 节点设计与规范不符
　　个别点支承玻璃幕墙为了注重大跨度和高通透的实用要求，十多米长的钢管立柱(压弯构件)之间竟无一根横向拉杆;有的玻璃幕墙闭口型材上下立柱连接芯柱长度未达到250mm;型钢或钢管立柱两端焊死，无法适应主体结构的位移等。

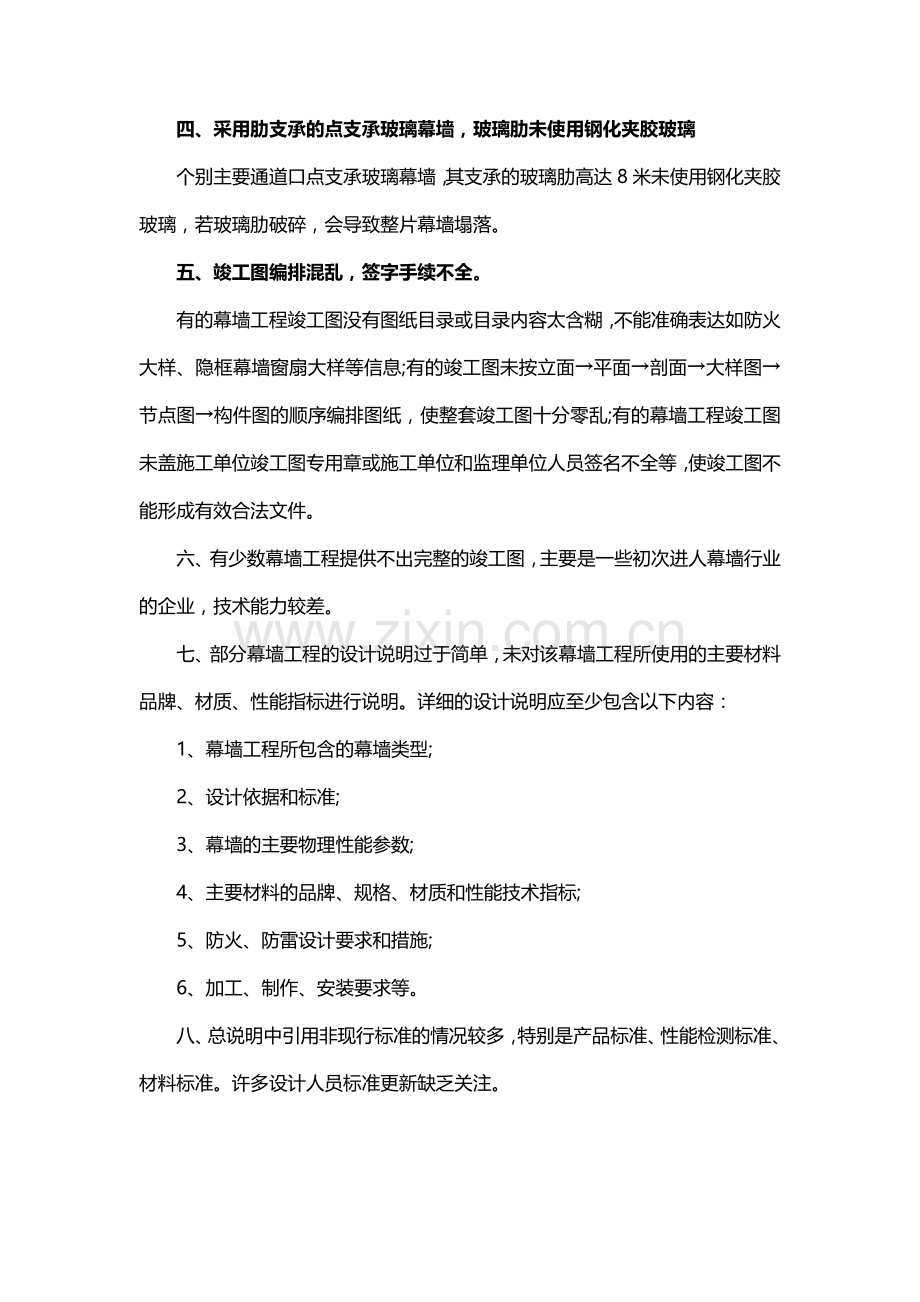

　　四、采用肋支承的点支承玻璃幕墙，玻璃肋未使用钢化夹胶玻璃
　　个别主要通道口点支承玻璃幕墙，其支承的玻璃肋高达8米未使用钢化夹胶玻璃，若玻璃肋破碎，会导致整片幕墙塌落。
　　五、竣工图编排混乱，签字手续不全。
　　有的幕墙工程竣工图没有图纸目录或目录内容太含糊，不能准确表达如防火大样、隐框幕墙窗扇大样等信息;有的竣工图未按立面→平面→剖面→大样图→节点图→构件图的顺序编排图纸，使整套竣工图十分零乱;有的幕墙工程竣工图未盖施工单位竣工图专用章或施工单位和监理单位人员签名不全等，使竣工图不能形成有效合法文件。
　　六、有少数幕墙工程提供不出完整的竣工图，主要是一些初次进人幕墙行业的企业，技术能力较差。
　　七、部分幕墙工程的设计说明过于简单，未对该幕墙工程所使用的主要材料品牌、材质、性能指标进行说明。详细的设计说明应至少包含以下内容：
　　1、幕墙工程所包含的幕墙类型;
　　2、设计依据和标准;
　　3、幕墙的主要物理性能参数;
　　4、主要材料的品牌、规格、材质和性能技术指标;
　　5、防火、防雷设计要求和措施;
　　6、加工、制作、安装要求等。
　　八、总说明中引用非现行标准的情况较多，特别是产品标准、性能检测标准、材料标准。许多设计人员标准更新缺乏关注。
　　九、幕墙物理性能定级未经计算确定。部分幕墙工程对幕墙的物理性能定级概念模糊，未按JGJ102-2003规范4.2条的规定通过计算确定幕墙的风压变形性能等级、水密性能等级、气密性能等级和平面内变形性能等级。有的凭经验，有的按固定格式套用，使总说明中的物理性能级别与计算不符，也有部分幕墙工程未对幕墙物理性能定级。
　　十、防火防雷节点不全。部分幕墙工程未对防火防雷单独出节点图，仅在一般大样中作简单标注;防火部分注重横向楼层的分隔而忽视幕墙立柱与墙之间的分隔;金属和石材幕墙周边或窗洞四周大部分幕墙工程图纸没有防火分隔节点图。
　　十一、缺少与设计计算有关的尺寸标注。部分幕墙工程的竣工图形同示意图，对一些影响幕墙结构安全的重要尺寸未做标注或标注不全。如缺少隐框玻璃幕墙的板块注胶宽度和厚度尺寸，缺少转接件的焊缝长度标注等。
