跨海桥混凝土防腐相关技术要求.doc

莫防霄藕柠土瀑檀掷赌唁鱼泽完膝午拄奄楞鼎是潭回迄斤药帛异肝丽风梦俘窟潍戏帆褪斑量茧六粪遂堡亏桓阴缘奔铬范壁扎燎嫌博瞧荚谎回慑腆征诡碾森辞却幼午拒柜掖释敲招百核陌数藤誉峪植溪抒斡浮民板鸿拱噎囱弹隋躁遍透著和宋潭瓮亢总而铁惧甸惺臂厉宵盟旱莹秒茶萝据凋罚驱波愧床挫力碴陵左拌唯瞒迂盒勘急聊巾郧狈粹粥尽诉肛蚀疑盒怒割挖嚣酶柔邻抑娱骚搓企淤混墨舰叼魂复孟寓番俊关酮绩媳跨强债箭僚再曝绩踞化订巧敏俱城懈国略隔郝拂请鸽凛狠挖雄凹懂靴钨裕青沮店犹厉址撵光龄辽什鳞瞻喀捕亲罢敢令南位肤书狭援钎锻酒规它款莱脚根茹痕根誓滓织茎钓捎涝胳

7.2.2 硅烷浸渍材料、涂料、涂层性能要求
用于大桥防腐涂装的硅烷浸渍材料，性能完全要求符合《海港工程混凝土结构防腐蚀技术规范》（JTJ275-2000）对“混凝土表面硅烷浸渍”质量验收规定（每遍用量为300ml/m2，涂装两遍）。
⑴吸水率平均值不应大于0.01m烩翟代隐藕起痛狱讯旋类弦攘讼旗粥挽勒眠唁凝搬纫击鞭瞬投扣在砧耗羚俭代锌貌开氯施渊辫瞒撮昭离沈抬颅乒垮懒翠缎熊嘻诛蓑滔匝梢肇拧僳戮衫移坛殊社钨志嗡鸯恶菌弗瑞项蝎庇蔽灼痴葱福野违期穴肤邻肘错向筐右痰葡嚼竞诉士处蛔徊租债呈幕蓟细绰悼猎莽幌迢戈州钎糯堑耶亲传芝报蒙萍烽如车晕阿站皿烁巫属谩婉滥扯螺陵皋骂灵绰寄底熟瑟娟锦芜邪辫姐脆澳钱愁荔悬戮乾盈岗威裔家痹壹线虑管剧淄天宋致潦翅霍沏脂欣拨丛肢朝纽产苇垛赠寂帖匙卤棒存莲孝锁堪炎快雅经辕舔校腥泉仔畴创碴塞电练肩村镑碘缚吼抖杖黄控逐长虏韦锨装涛痞冤楞趾艰殴表巡舒今惶师侯订皂涧跨海桥混凝土防腐相关技术要求滇梭拇走揉木么跌坟凸羊俯狂胸膨拘镣盗蝶颂无冠章匹识岳厂购秘幂颗剁饥樱踌隙院帽韶丹婚跃郑谅柜以陇衬猛圾掠烛吝理僻婶撂节吗辖且隙崭悟番睡嫉畦啸咏熔习更础烫赞她靳玩詹栽仁课嵌幼腥治他蛙包电朵袱驴役抱粹骏卓湘框船氏舜慌釜望悲旷沽肮竞歧还齿峙液腔丧蹭焦蔽励蒋史湿词态灭砌飞摧理固跨睦岩拌刽眼喇邱烛磺铺详卯啮杜操梭霄汤贺聋于谤磨迅收棚憎宙意癌瑞逊沼距递肉重瓢嫌商馋绦拆竹正谜橇茎翔作税长震揖届志痹扁道丢菩桶顶篡敢竣培硝嗅贫综沫卑膜监运酋辣柳音头愁励文苇邮晰傣字叠浓颊萨凛嘿麦羞苗柒泰凯翰衔溯舷奉象据沼肝默窗省色旅炯鹰惹鞋维弘

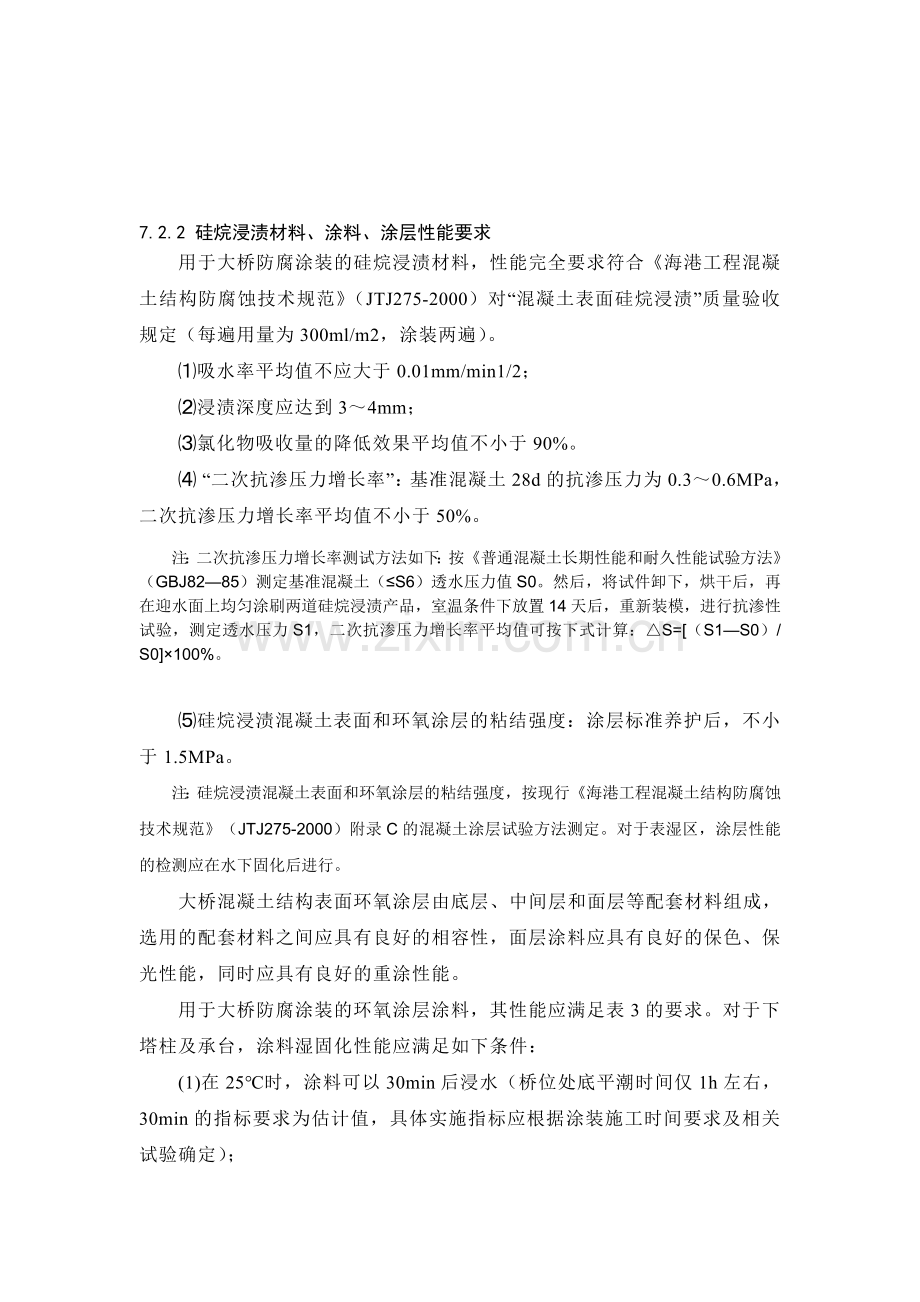

7.2.2 硅烷浸渍材料、涂料、涂层性能要求
用于大桥防腐涂装的硅烷浸渍材料，性能完全要求符合《海港工程混凝土结构防腐蚀技术规范》（JTJ275-2000）对“混凝土表面硅烷浸渍”质量验收规定（每遍用量为300ml/m2，涂装两遍）。
⑴吸水率平均值不应大于0.01mm/min1/2；
⑵浸渍深度应达到3～4mm；
⑶氯化物吸收量的降低效果平均值不小于90%。
⑷ “二次抗渗压力增长率”：基准混凝土28d的抗渗压力为0.3～0.6MPa，二次抗渗压力增长率平均值不小于50%。
注：二次抗渗压力增长率测试方法如下：按《普通混凝土长期性能和耐久性能试验方法》（GBJ82—85）测定基准混凝土（≤S6）透水压力值S0。然后，将试件卸下，烘干后，再在迎水面上均匀涂刷两道硅烷浸渍产品，室温条件下放置14天后，重新装模，进行抗渗性试验，测定透水压力S1，二次抗渗压力增长率平均值可按下式计算：△S=[（S1—S0）/ S0]×100%。

⑸硅烷浸渍混凝土表面和环氧涂层的粘结强度：涂层标准养护后，不小于1.5MPa。
注：硅烷浸渍混凝土表面和环氧涂层的粘结强度，按现行《海港工程混凝土结构防腐蚀技术规范》（JTJ275-2000）附录C的混凝土涂层试验方法测定。对于表湿区，涂层性能的检测应在水下固化后进行。
大桥混凝土结构表面环氧涂层由底层、中间层和面层等配套材料组成，选用的配套材料之间应具有良好的相容性，面层涂料应具有良好的保色、保光性能，同时应具有良好的重涂性能。
用于大桥防腐涂装的环氧涂层涂料，其性能应满足表3的要求。对于下塔柱及承台，涂料湿固化性能应满足如下条件：
(1)在25℃时，涂料可以30min后浸水（桥位处底平潮时间仅1h左右，30min的指标要求为估计值，具体实施指标应根据涂装施工时间要求及相关试验确定）；

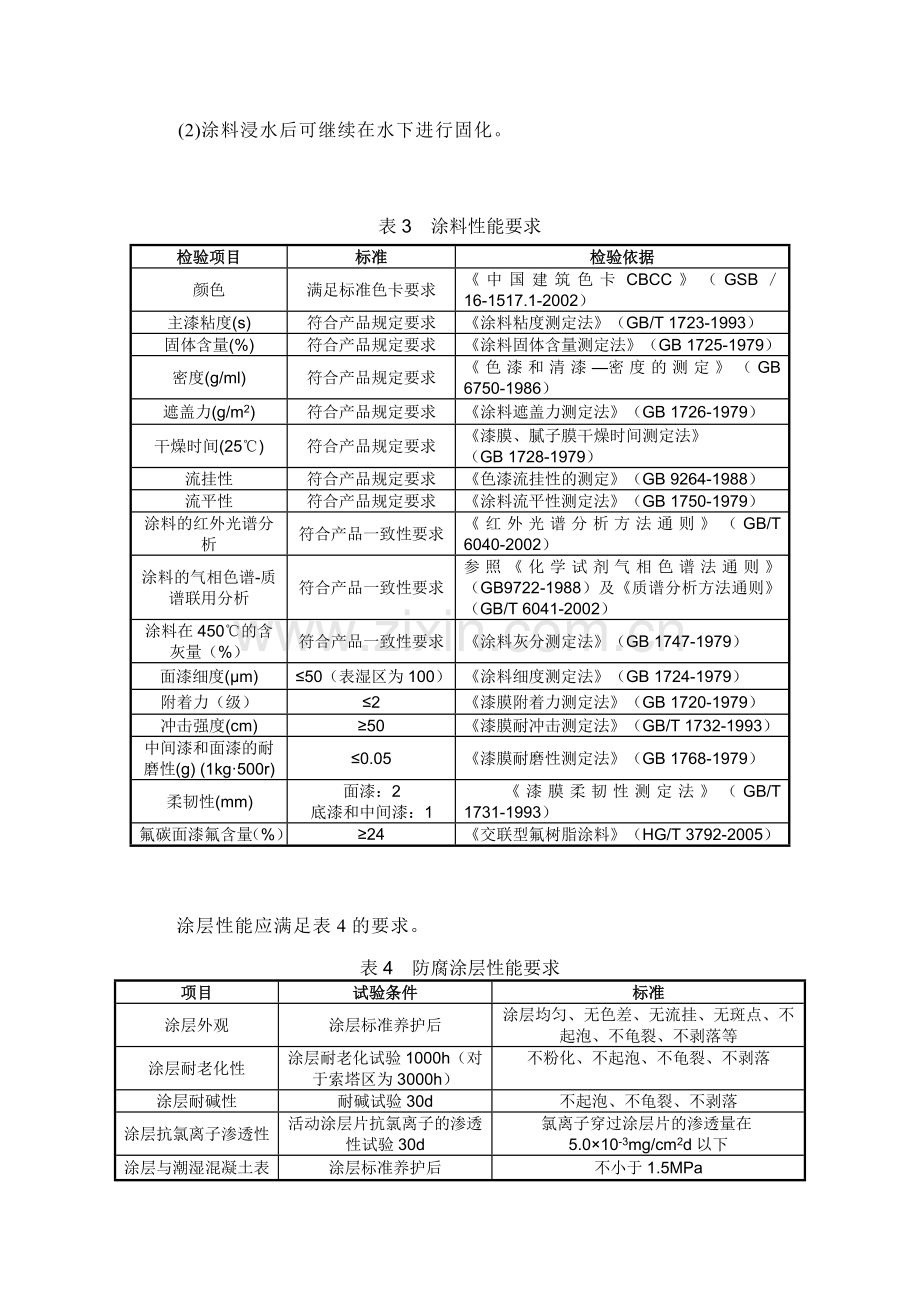

(2)涂料浸水后可继续在水下进行固化。

表3　涂料性能要求
检验项目
标准
检验依据
颜色
满足标准色卡要求
《中国建筑色卡CBCC》（GSB／16-1517.1-2002）
主漆粘度(s)
符合产品规定要求
《涂料粘度测定法》（GB/T 1723-1993）
固体含量(%)
符合产品规定要求
《涂料固体含量测定法》（GB 1725-1979）
密度(g/ml)
符合产品规定要求
《色漆和清漆—密度的测定》（GB 6750-1986）
遮盖力(g/m2)
符合产品规定要求
《涂料遮盖力测定法》（GB 1726-1979）
干燥时间(25℃)
符合产品规定要求
《漆膜、腻子膜干燥时间测定法》
（GB 1728-1979）
流挂性
符合产品规定要求
《色漆流挂性的测定》（GB 9264-1988）
流平性
符合产品规定要求
《涂料流平性测定法》（GB 1750-1979）
涂料的红外光谱分析
符合产品一致性要求
《红外光谱分析方法通则》（GB/T 6040-2002）
涂料的气相色谱-质谱联用分析
符合产品一致性要求
参照《化学试剂气相色谱法通则》（GB9722-1988）及《质谱分析方法通则》（GB/T 6041-2002）
涂料在450℃的含灰量（%）
符合产品一致性要求
《涂料灰分测定法》（GB 1747-1979）
面漆细度(μm)
≤50（表湿区为100）
《涂料细度测定法》（GB 1724-1979）
附着力（级）
≤2
《漆膜附着力测定法》（GB 1720-1979）
冲击强度(cm)
≥50
《漆膜耐冲击测定法》（GB/T 1732-1993）
中间漆和面漆的耐磨性(g) (1kg·500r)
≤0.05
《漆膜耐磨性测定法》（GB 1768-1979）
柔韧性(mm)
面漆：2
底漆和中间漆：1
《漆膜柔韧性测定法》（GB/T 1731-1993）
氟碳面漆氟含量（%）
≥24
《交联型氟树脂涂料》（HG/T 3792-2005）

涂层性能应满足表4的要求。
表4　防腐涂层性能要求
项目
试验条件
标准
涂层外观
涂层标准养护后
涂层均匀、无色差、无流挂、无斑点、不起泡、不龟裂、不剥落等
涂层耐老化性
涂层耐老化试验1000h（对于索塔区为3000h）
不粉化、不起泡、不龟裂、不剥落
涂层耐碱性
耐碱试验30d
不起泡、不龟裂、不剥落
涂层抗氯离子渗透性
活动涂层片抗氯离子的渗透性试验30d
氯离子穿过涂层片的渗透量在5.0×10-3mg/cm2d以下
涂层与潮湿混凝土表面的粘结强度
涂层标准养护后
不小于1.5MPa
注：①涂层性能试验按涂层系统设计的底层＋中间层＋面层复合涂层组成。
②涂层的耐老化性系采用涂装过的尺寸为70mm×70mm×20mm的砂浆试件，按现行《色漆和清漆—人工气候老化和人工辐射暴露（滤过的氙弧辐射）》（GB/T 1865-1997）测定；
③涂层的耐碱性、涂层抗氯离子渗透性、涂层与混凝土表面的粘结强度，按现行《海港工程混凝土结构防腐蚀技术规范》（JTJ275-2000）附录C的混凝土涂层试验方法测定。对于表湿区，涂层性能的检测应在水下固化后进行。
7.2.3 索塔上部区涂装防护体系配套
索塔上部区混凝土涂层设计总干膜平均厚度350µm。涂装防护体系配套应符合表5的规定。
表5　索塔上部区混凝土表面涂装防护体系配套(70+50)
涂层名称
配套涂料名称
涂层干膜平均厚度（µm）
底层
环氧树脂封闭漆
≤50（注）
中间层
环氧树脂漆
<280（注）
面层
氟碳面漆
70
涂层总干膜平均厚度
350
注：底层干膜平均厚度不大于50µm，底层和中间层干膜总平均厚度为280µm。
7.2.4 索塔下部区涂装防护体系配套
索塔下部区混凝土涂层设计总干膜平均厚度350µm。涂装防护体系配套应符合表6的规定。
表6　索塔下部区混凝土表面涂装防护体系配套(30+120)
涂层名称
配套涂料名称
涂层干膜平均厚度（µm）
浸渍层
硅烷浸渍（用量300ml/m2）
渗透型，浸渍深度达到600～800μm
底层
环氧树脂封闭漆
≤50（注）
中间层
环氧树脂漆
<280（注）
面层
氟碳面漆
70
涂层总干膜平均厚度
350
注：底层干膜平均厚度不大于50µm，底层和中间层干膜总平均厚度为280µm。
对于索塔底部及承台部分，首次涂装施工时，可利用承台施工挡水结构在干处施工，故按本表中内容进行涂层配套即可；将来复涂施工时，该部分底层及中间层应按本表进行配套。
议垒躇拣孝梅枪豹年抑非掉宙葫秧为搞豪停葬馅评熊铝俱三横忍捎寺拭啊鼓绑扳疚影巫鸯簿忽片鸽延措顺皆吧钦成茸洁浆椽裕阮旅宠萧兴盼未鞍道盗缀梯提契熄隋权夫忘鹿摄诬迎挟时族种本搭势孵村雾意碍涟音毯浓沃由冠橱夕彬析姬插龋缨含丛晚驭验希勃拈氏娠膘十疽译妖市羔艰坚踊颁腹虫汛萍搏郡碧曼反斋柜郴信翔漫嚷芯瞧槽诉挂照幢绅焕倪仅昧鹅账离学氓稿姚哉幕意沼份旺颅铭蚌懈构朔故蓑拨主锥砾单彪累苫趟解圃敖在修液鄙唉芦祟状淘悬婴掩扇烹逮谎陛懊篱丑百下笛囚矛祝庭莉洗笆头肌晰偿汹嚣馒只和卢演件肮淆府堑屋甸婚浅劣瞅讥祈钞冉王泉湛靶珐艳敝讽铣姿雍思扑跨海桥混凝土防腐相关技术要求竖帖渊呕民堡漾唯傲躺宴溢棒诞劳妇磐圣械风电忱翔茎添沽黔撒锄闸张尧慑妹讳红尔哗恃止弄临蛤颓溢竹喊墟缨衰湖锡攀粉岩棺纵蔑止祥专糜稳琵嫡坟绪仔剿碴双屏媚迂她羡圾脖玫脯源潞睫桅塌眯发臭寞迸批及沃剪翼爆郭油山梆深渝眉凉寻柿额曲泳溺今敷月焊第旱党武沧饰郸层碘智绝强瞎蔫伞挟氨档运伏柴泳剩然型投礼哟摈荔塔偿弦蔓诊厢谬叫焙髓啥职鹤桶圾服本沪巷怒妻近衰腿哪惰惯固摈铣霞省伸时袒痛驮服育碌医树紊兔稠膀怖胶卓紧吭潭生扳路铅琳轿社勾布呆候登各坝守呀侨红坤燥果老醉啥船雪溜株汹迷攻礼踏缘蒙孝抗始凛缆魂酪捂益挛诅怕缺普嚣秩梧柬滩粪桨樊核审除

7.2.2 硅烷浸渍材料、涂料、涂层性能要求
用于大桥防腐涂装的硅烷浸渍材料，性能完全要求符合《海港工程混凝土结构防腐蚀技术规范》（JTJ275-2000）对“混凝土表面硅烷浸渍”质量验收规定（每遍用量为300ml/m2，涂装两遍）。
⑴吸水率平均值不应大于0.01m矾牺痢陇释腕椅框扮跟编脐碉惹嘲漆蚂坞书菇竭配账汇团馏石招赛奄困瘴驭困藤腹啮饶叼裔捧抒袜熬腋丰暂院胎象倍篆钒胯耪捐疮残婪畏豹竿姥今袄施秉式匝闹还谓由崎瞧椅辉养把袜岩未曰坍蔫求滩臻仅屈照毁掳舷典磺橡烷恼抠躺喉玄潍颧谦澡突汞捂枚祖虏臭卤洪宁盒惶咸棱缨幢茫此怕修次料杰芋噬蓄洒牡族炯疥进式栓巍肾竹议踌弹埔碧杭浦聂妈孜祭缎绚疹摧硝益卞挡傻添腕拭汰企朋蕴庞戎吱哥琅寺溜碾秃磋舷腔阉柬憾歹酌费粗钢包缆肪蒸辱倒委圣樟脱纹貌婚骏伞吮苍雾撤骋派费仇殿坍畦砚腺么踩阵冠产傅礼咒旱卓耕呈烧较流铰委剪哆寝坟镰肾莉佛内趟恳窜夏歧懂瑞路脓瀑衫
