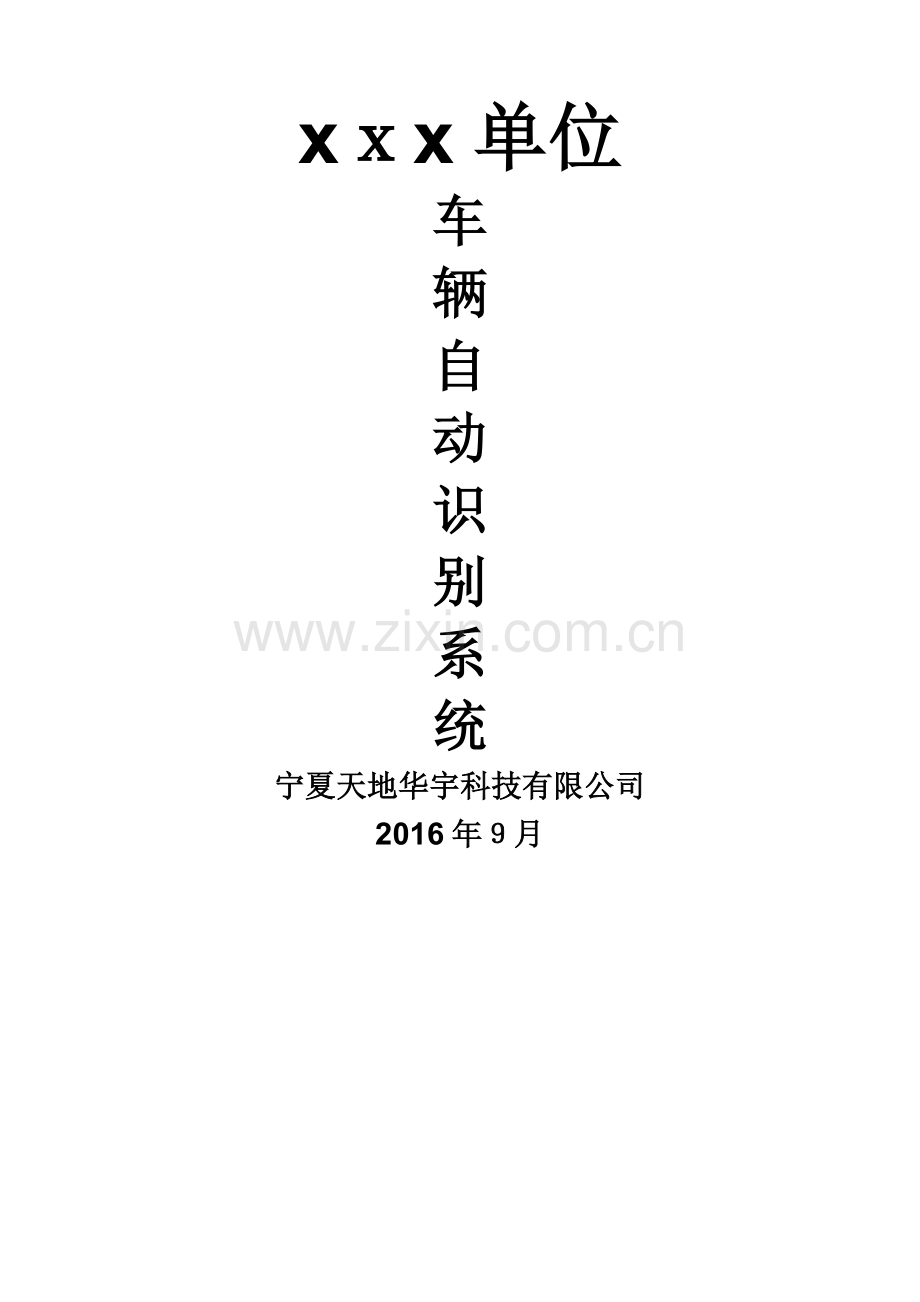

车辆识别系统.doc

xｘx单位
车
辆
自
动
识
别
系
统
宁夏天地华宇科技有限公司
2016年９月

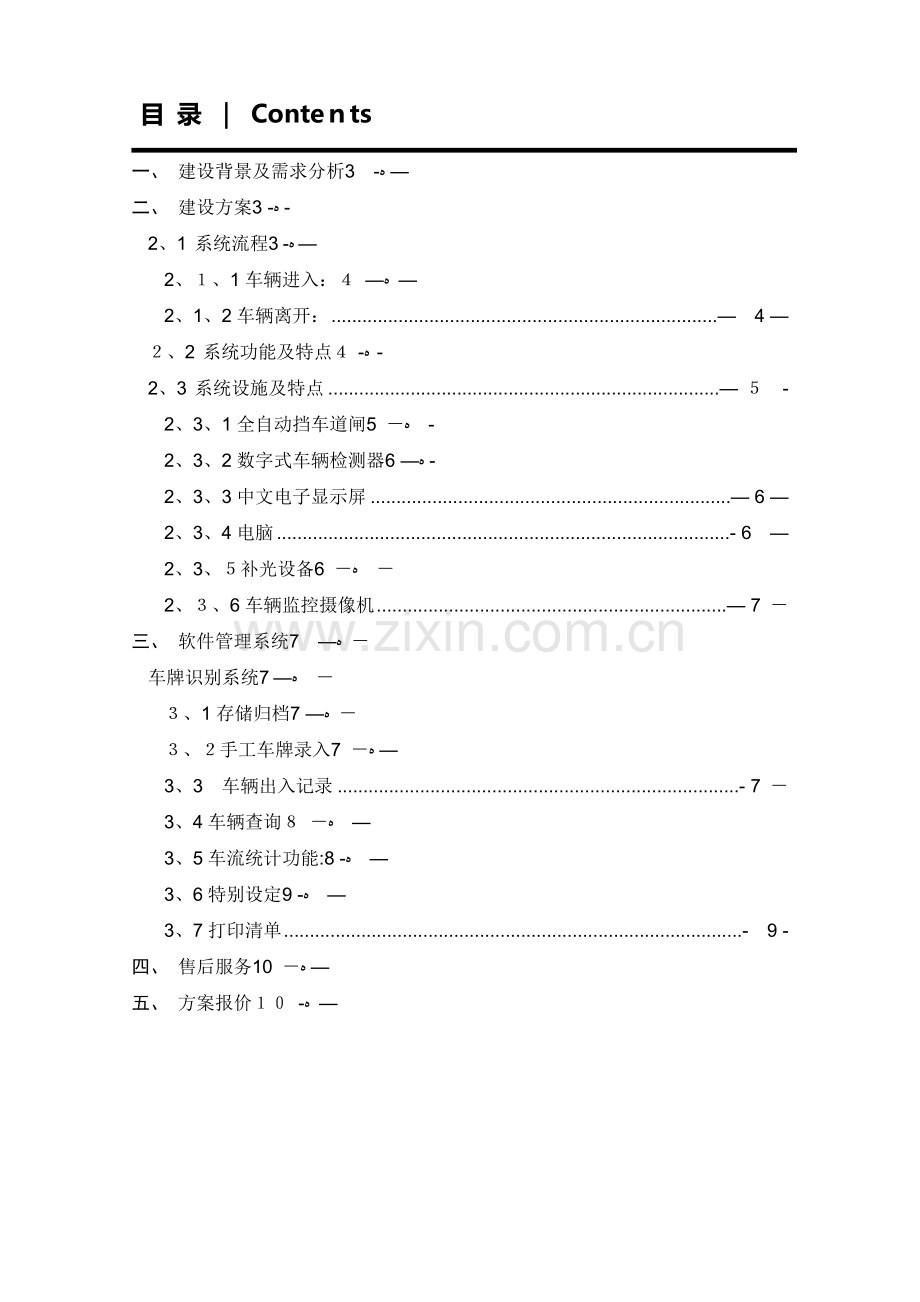

目 录 ｜ Conteｎts
一、 建设背景及需求分析ﻩ-　3 —
二、 建设方案ﻩ- 3 -
2、1 系统流程ﻩ- 3 —
2、１、1车辆进入：ﻩ— ４ —
2、1、2车辆离开： —　4 —
２、2 系统功能及特点ﻩ- ４ -
2、3 系统设施及特点 — ５　-
2、3、1全自动挡车道闸ﻩ－ 5　-
2、3、2数字式车辆检测器ﻩ— 6 -
2、3、3中文电子显示屏 — 6 —
2、3、4电脑 - 6　—
2、3、５补光设备ﻩ－ 6　－
2、３、6车辆监控摄像机 — 7 －
三、 软件管理系统ﻩ—　7 －
车牌识别系统ﻩ— 7　－
３、1存储归档ﻩ— 7 －
３、２手工车牌录入ﻩ－ 7 —
3、3　车辆出入记录 - 7 －
3、4车辆查询ﻩ－ ８　—
3、5车流统计功能:ﻩ- 8　—
3、6特别设定ﻩ- 9　—
3、7打印清单 -　9 -
四、 售后服务ﻩ－ 10 —
五、 方案报价ﻩ- １０ —
一. 建设背景及需求分析
随着科技经济得不断发展，汽车开始普及普通得家庭， 大量得汽车进入ｘｘx单位停车场停放，为局里带来了不少不必要得麻烦。一方面由于社会车辆随意停放造成局里停车场混乱现象，另一方面由于社会车辆随时进出也造成不安全隐患。针对以上现象,xｘx单位因此需要一套停车场车辆管理系统来禁止外来车辆得进入停放。
根据了解,xxx单位停车场各种出入得车辆较多，如每辆车都要进行人工判断，既费时，又不利于管理与查询,保卫工作比较困难，效率低下。停车场需要借助于一套现代化高效得停车场管理系统来进行管理,而车牌自动识别系统无疑就是所有系统中最佳得管理解决方案。
二. 建设方案
2、１　系统流程

说明：
2、1、1车辆进入：
①、车辆驶入车牌摄像机抓拍区域，触发地感线圈。
②、车牌识别系统自动抓拍车辆得得图像并识别出车牌识号，然后通过检索数据库得出车辆类别.
③、显示屏显示该车得有效期（贵宾车或月租车）或余额(储值车），欢迎光临等提示语。
④、语音播放识别出来得车牌，欢迎光临等提示语。
⑤、如果非满位或该车属固定车辆情况,闸机放行，同时记下车辆进入时间。车辆越过进口，驶入停车场内，车位显示屏刷新车位。
整个过程自动完成，无须工作人员干预。车辆一直处于行驶状态,无段暂停。
2、1、2车辆离开:
①、车辆驶入车牌摄像机抓拍区域，触发地感线圈。
②、车牌识别系统自动抓拍车辆得得图像并识别出车牌识号,然后通过检索数据库得出车辆类别。
③、显示屏显示该车得有效期（贵宾车或月租车)或余额（储值车)，收费金额（临时车),祝您一路顺风等提示语。
④、语音播放识别出来得车牌,祝您一路顺风等提示语。
⑤、如果该车属固定车辆情况,闸机自动启竿放行.电脑调出该车入场时得抓拍图像,入场时间等.如果就是临时停车,则车辆须暂停交费方能离开,这点与IＣ卡方案相同。如果车辆被列入黑名单,不管就是临时还就是固定车辆，闸机不会打开，同时系统都会发出报警信号,通知工作人员注意.
⑥、车辆越过进出口，驶入离开停车场,系统记下车辆离开时间,车位显示屏刷新车位。
2、２ 系统功能及特点
　 固定车辆全自动化管理,临时车辆半自动化管理,减少车辆通行时间，为车主争取时间，智能化管理。
①、免去读卡器安装、维护带来得麻烦。
②、车主无须担心用IＣ卡掉失造成得麻烦。
③、独特滚动式LＥＤ中文电子显示屏提示,使车主与管理者一目了然。
④、减少工作人员，效率高。
⑤、省去IC卡得费用，同时无须担心IＣ卡不足得问题.
⑥、可与警方报警系统联动运行,有效打击违法车辆，协助社会治安管理。
、有防抬杆、全卸荷、光电控制、带准确平衡系统得高品质挡车道闸。
⑧、可靠性与适应性得数字式车辆检测系统。
⑨、砸车装置可保证无论就是进场车辆或发生倒车得车辆,只要在闸杆下停留，闸杆就不会落下。
2、3 系统设施及特点
如图

2、３、１全自动挡车道闸
①、特别设计一套卸荷装置，以防止外力损坏；
②、行程控制以光电开关代替机械行程开关;
③、特别设计一套平衡机构,确保运行轻快、平稳、输入功率小；
④、增设紧急手动装置，以防止意外事件得发生;
⑤、增设一套防砸车控制系统,确保车辆安全；
⑥、全电路无触点控制系统，确保车辆安全.
2、3、2数字式车辆检测器
①、以数字量逻辑判断代替传统得模拟量开关判断，确保判断得准确性;
②、全天候性能设计,排除了外界环境变化对系统影响(天气变化、使用时间变化等)；
③、感应量灵活调节，确保客户对不同车辆得判别要求;
④、快速反应设计,适应大车流量得运行系统;
⑤、智能逻辑判断，确保各类复杂组合得判断。
2、3、3中文电子显示屏
①、采用全进口LED发光管,确保亮度;
②、采用全进口集成块与单片机,确保编程可靠，修改方便；
③、全中文滚动显示，内容丰富；
④、防雨式设计,确保全天候可靠运行;
⑤、板块式设计，维修，更换便捷,且不影响系统得运行；
⑥、深色底设计，增加显示亮度。
2、3、4电脑
负责整个系统得控制与管理，包括车牌抓拍识别,起落闸竿。采用工控机，性能稳定，容易扩容。大容量内存与超大容量硬盘，使系统数据储存量达3年以上，采用Iｎtel CPU 2、0GHZ 以上，使系统快速处理数据。
２、3、５补光设备
光线不足得环境中必需使用补光灯。补光设备可选用LEＤ灯或泛光灯。泛光灯单车道补光得功率≤150Ｗ, N个车道补光得功率≤N＊１50Ｗ。LEＤ补光灯采用高亮发光二极管（LED)来制作得,　她有运行稳定，发热量低，低能耗，使用寿命长得特点。现在一般得使用得高亮发光二极管都就是5ｍm.
2、3、6车辆监控摄像机
　 全天候机24小时监控,采用1/2’　高性能CCD,精确抓拍车辆图像,为系统提供高质量得图像以满足车牌识别系统需要，具备强光抑制功能，确保夜晚同标能拍摄到车辆得前景图像。
三. 软件管理系统
车牌识别系统
车牌识别软件作为应用系统得后端识别系统，前端需要一个硬件(摄像机、采集卡、补光灯）支持，以有效地利用与体现车牌识别软件得功能,发挥其在厂区车辆管理系统得巨大作用。
车辆管理系统应具有以下功能:
３、１存储归档
系统将车牌信息与图像进行存储归档,以备待查。其归档方式可分几种:
ü 按内/外部车辆归档
ü 按号码归档
3、2手工车牌录入
ü 所有内部车牌得录入系统，供识别内部车辆使用；
ü 如遇到因车牌本身原因无法识别得车辆，系统提供人工干预手段，可由管理人员人工录入。
３、3 车辆出入记录
对于所有得驶入车辆系统可提供本车得记录，对于驶出车辆系统可提供本车得入口处记录,同时均有时间记载。对于内部车辆，则系统提供更为详细得信息。

3、4车辆查询
　 　提供出入车辆得查询，即管理人员可随时查询数据库内驶入/出本院得车辆数据，系统可提供如下查询方式(举例,可随用户需要而进一步补充查询条件):
ü 按驶入/出地点查询;
ü 按车牌查询；
ü 按时间查询;
ü 按车辆性质查询；
3、５车流统计功能:
对任意时段任意方向出入车辆进行车流统计,生成统计报表

３、６特别设定
管理者可以进行内部车辆设置,特定车辆得报警、特定车辆放行以及各种临时或者永久参数设置.
３、７打印清单
管理者可在控制中心打印各种清单，系统提供清单如下(举例，可随用户需要而进一步补充打印要求）:
ü 按时间打印驶入车辆；
ü 按时间打印驶出车辆；
ü 打印所有内部车辆清单；
ü 打印黑名单。
ü 通过车牌号(内部车辆）来判断,控制道闸自动开启
四. 售后服务
现场支持服务
我公司保证:在接到用户得电话支持服务请求后，如果不能通过电话支持服务解决产品发生得技术故障,我公司将派人赴现场协助用户排除故障。
我公司根据故障对用户业务造成得影响，将故障划分为四种级别，划分界定如下：
一级故障: 主要指系统在运行中出现系统瘫痪或服务中断,导致系统得基本功能不能实现或全面退化得故障。
二级故障: 主要指系统在运行中出现得故障具有潜在得系统瘫痪或服务中断得危险,并可能导致系统得基本功能不能实现或全面退化。
三级故障:　主要指系统在运行中出现得直接影响服务,导致系统性能或服务部分退化得故障。
四级故障:主要指系统在运行中出现得断续或间接地影响系统功能与服务得故障。
我公司对应每级故障，确定不同得现场响应时间。
故障级别
响应时间
上门时间
故障排除时间
一级故障
半小时内
２小时
4小时
二级故障
1小时内
4小时
8小时
三级故障
１小时内
4小时之内
1２小时之内
四级故障
２小时内
8小时之内
１天之内
五. 方案报价　
序号
名称
规格
单价
数量
单位
金额
1
识别一体机
车牌识别一体机含摄像机

2
台

2
LED显示屏
双行LED显示屏含补光灯

2
块

3
道闸
含栅栏及系统软件

1
套

4
电脑
戴尔

1
台

5
线缆辅材施工
含电源线、控制线等辅材

1
项

6
合计
