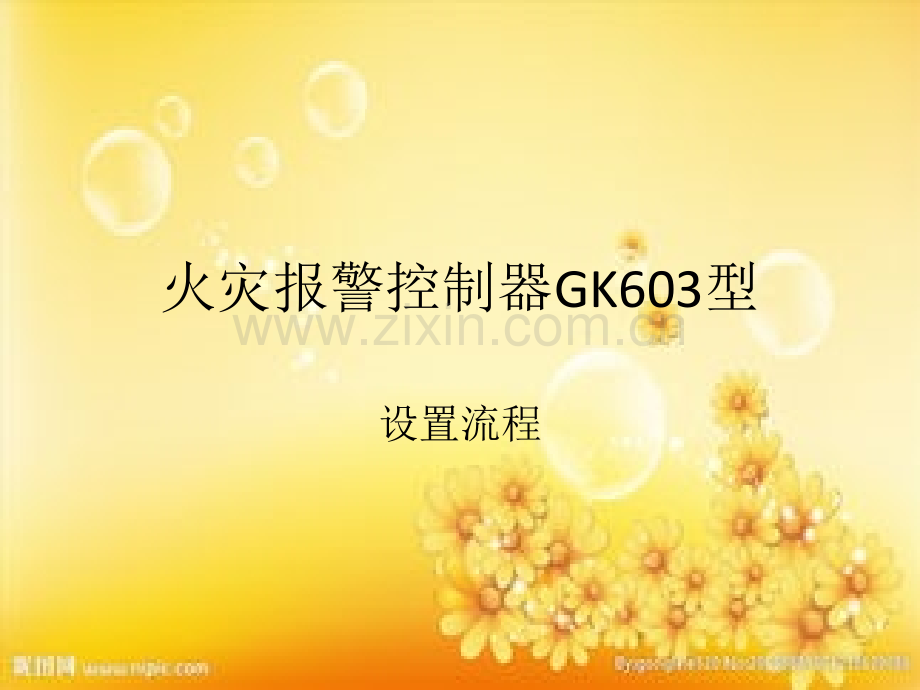

火灾报警控制器GK603型.ppt

火灾报警控制器GK603型设置流程控制器上电复位按功能输入密码(3333)-进入主菜单系统主菜单系统主菜单1.系统设置2.测试3.通讯设置4.回路编辑5.联动设置6.信息查询主菜单内容1.系统设置调整时间修改密码-无授权，不能随意修改打印机设置-根据练习要求设置恢复出厂设置-每次练习时均可恢复出厂设置（删除机内编程内容）控制器参数设置-机号按实训台架左上角编号输入，其他项默认测试本机自检手动启动-本机的地址码6（广播切换模块）7、8（双输入输出模块）9（输入输出模块）10（声光报警器）等均可采用手动启动进行测试现场电源控制器件点灯-本机的地址码1（感温探测器）2（感烟探测器）3（输入模块）4（手动按钮）等均可采用器件点灯进行测试通讯设置主网设置-在做实物喷淋泵启动时需要在本机及26号机中的主网互设置组网存在从网485口设置-此处设置火灾显示盘存在多线联动设置-设置现场联动控制接口模块(新机设置-主菜单-通信设置-从网485设置-盘号001确认进入下一个界面分别设置盘口及类型“消防泵、喷淋泵、正压风机”。旧机设置-主菜单-通信设置-多线联动盘-选择盘号对应存在即可。)声光设置从网按组编辑从网屏蔽开发回路编辑回路设置-设置回路1的相关参数按组编辑单点编辑-进行器件注册及编辑类型自动登录-恢复出厂设置后可进行自动登录屏蔽开放编码器联动设置自动控制-除（气体灭火控制盘）所有编程设置控制自动复合控制-气体灭火控制盘需要此项功能设置设备操作盘设置红逻辑输出组编辑信息查询系统信息查询-查询控制器信息事件记录查询-可根据日期、类型查询火警、监管、故障、启动、反馈等信息器件丢失查询器件屏蔽查询特殊屏蔽查询从网屏蔽查询多线联动盘屏蔽查询联动盘现场接口模块设置主菜单-3 通信设置-2从网485口设置-出现界面（盘号：001）点击确认进入下一步-001号联动控制盘 路号：1 类型：（选择-消防泵），其余项默认。路号2设置为喷淋泵。路号3设置为正压风机。声光报警器联动设置编号：0001 存在：Y 输入项机号：00(可改变)楼号：01 分类：地址数据：01001(可改变)逻辑 类型编号：0001 存在：Y 输出项机号：00(可改变)楼号：01分类：地址数据：01010(可改变)类型延时：000 方式：打开 信号：电平灭火控制盘自动复合设置编号：0003(可改变)存在：Y 输入项1机号：00(可改变)楼号：01 分类：地址数据：01002(可改变)逻辑 类型编号：0003(可改变)存在：Y 输入项2机号：00 (可改变)楼号：01 分类：地址数据：01001(可改变)逻辑 类型编号：0003(可改变)存在：Y 输出项机号：25 楼号：01 分类：1口数据：003001(可改变)类型：灭火控制盘 延时：000 方式：打开 信号：电平喷淋泵自动联动设置编号：0002(可改变)存在：Y 输入项机号：00(可改变)楼号：01 分类：地址数据：01003(可改变)逻辑 类型编号：0002(可改变)存在：Y 输出项机号：00(可改变)楼号：01 分类：1口数据：0012 类型：联动控制盘 延时：000 方式：打开 信号：电平防火卷帘联动自动半降控制设置编号：0004(可改变)存在：Y 输入项机号：00(可改变)楼号：01 分类：地址数据：01001 逻辑 类型编号：0004(可改变)存在：Y 输出项机号：24 楼号：01 分类：地址数据：01007 延时：000 方式:打开 信号：脉冲防火卷帘自动复合全降控制设置编号：0005(可改变)存在：Y 输入项1机号：00(可改变)楼号：01 分类：地址数据：01001(可改变)逻辑 类型编号：0005(可改变)存在：Y 输出项机号：24 楼号：01 分类：地址数据：01008 延时：000 方式:打开 信号：脉冲编号：0005(可改变)存在：Y 输入项2机号：00(可改变)楼号：01 分类：地址数据：01002(可改变)逻辑 类型过程考核内容恢复出厂设置讲感烟探测器、差定温探测器、压力开关、手报按钮、广播切换模块、双输入/输出模块、单输入/输出模块、声光报警器等编写地址并注册录入系统，地址码从10起。编程内容
