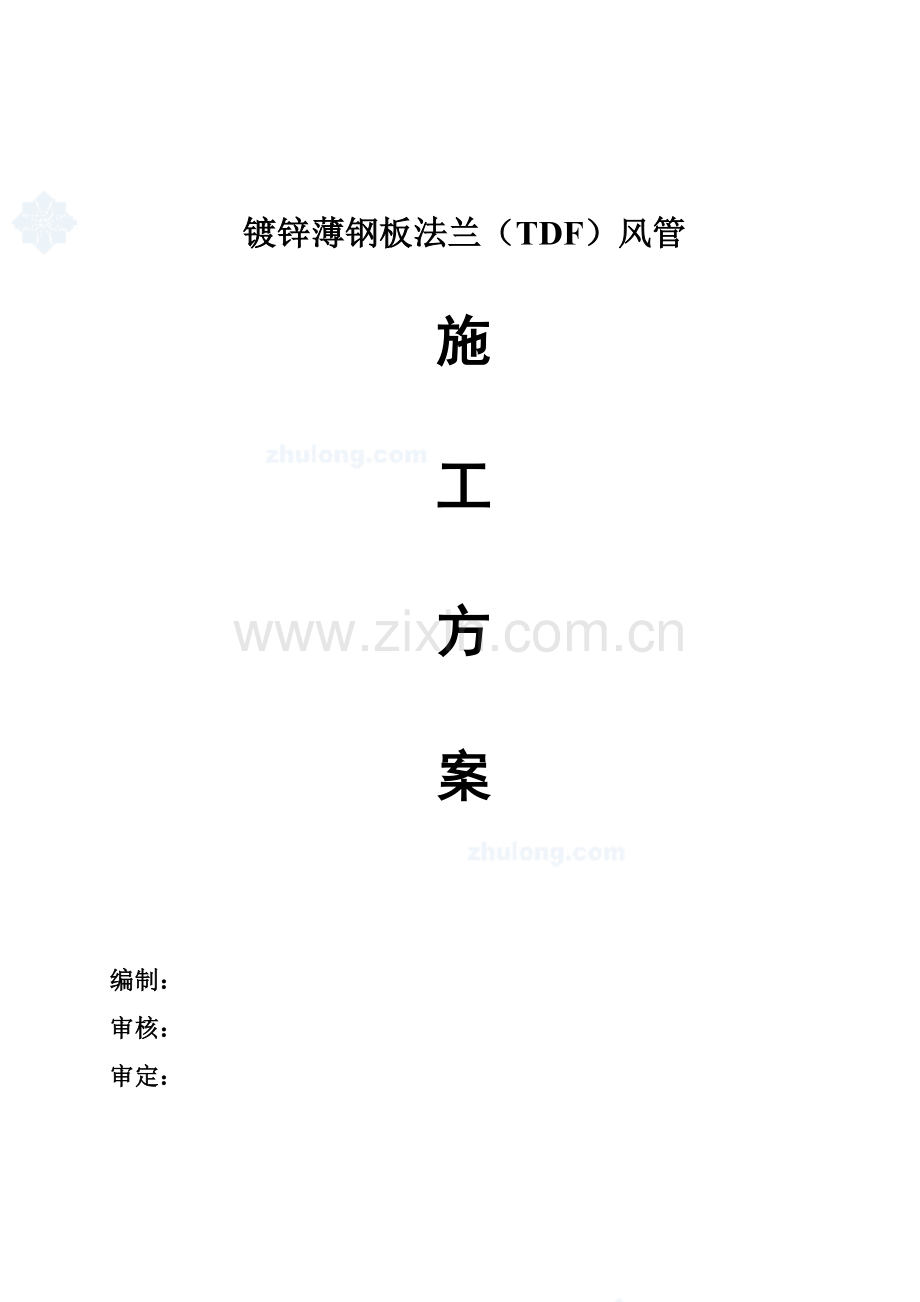

镀锌薄钢板法兰（TDF）风管

施

工

方

案

编制：
审核：
审定：

共板法兰风管施工方案

编制依据
中交第三航务工程勘察设计院有限公司设计的施工图纸
《通风与空调工程施工质量验收规范》GB50243-2002及其他现行规范图集。

工法特点
1、共板法兰风管生产线微机全程控制，将卷板（宽1000-1250mm）经开料机自动放料，经校平、压筋、长度测量、冲减缺口、定长剪短、双侧联合咬口、双侧共板法兰成型、液压自动折方等工序一次精确完成，生产线机械化、自动化程度高，大大提高了制作效率以及风管的制作精度，降低工程造价。
2、 风管自成法兰，减轻风管重量，兼具角钢法兰风管的优点，结构强度更强，无焊接、无铆接，全镀锌板制造，耐腐蚀性好，连接严密，漏风率低。节约能源，降低主机运行成本。其风管成品外形美观，尺寸规矩准确，外形线条流畅，漏风量远低于国家标准。有利于通风管道的生产呈现工厂化，规模化，标准化，自动化。
工艺原理
1、 根据现场风管口径及形状控制设备下料。
2、采用机制TFD法兰成型机，在风管上翻边形成法兰。使用该设备，制成相应连接用法兰角。
3、现场安装时，使用法兰角及法兰固定卡连接风管，达到安装目的。
本工法适用范围
适用于矩形金属风管且大边长不超过2500mm。
施工工艺
1、风管制作
（1） 板厚规格（消防排烟风管板厚按高压风管厚度）

风管厚度（mm）

风管大边尺寸（mm）
矩形风管
中低压系统
高压系统
80～320
0.5
0.75
340～630
0.6
0.75
670～1000
0.75
1
1120～1250
1.0
1.0
1320～2000
1.0
1.2
2000～2500
1.2
按设计
（2）绘制风管加工草图
根据施工图纸及现场实际情况（风管标高、走向及与其它专业协调情况）按风管所服务的系统绘制出加工草图，并按系统编号。
（3）直管的生产流程
根据草图输入风管尺寸到电脑→进镀锌板于生产线调直→压筋（大边尺寸＞630mm）→切割机切角→剪板机剪板→咬口（插口及承口）→机制TFD法兰成形机→折弯机折弯（根据口径的大小折成一字形、L形、U形、口形）→质检。
（4）异形管(弯头、三通等配件)生产制作流程
根据图纸电脑制出切割图→FPC3600等离子切割机切割出半成品→单机咬承口和插口→TFD法兰成型机→折弯机折弯→质检。
2、风管安装
（1）风管加固
①风管大边尺寸在630～1600mm时，直接在生产线压筋加固，排列应规则，间隔应均匀，板面不应有明显的变形。
②当风管大边尺寸在1600mm以上时，可采用角钢、扁钢、钢管、Z形槽、加固筋、通丝螺杆等进行管内外加固。
如下图所示：

③角钢或加固筋的加固，其高度应小于或等于风管法兰高度，排列应整齐，间隔应均匀对称，且不大于220mm，与风管的铆接应牢固。
④管内用通丝螺杆支撑加固，其专用垫圈对外保温风管置于风管内壁，对不保温风管或内保温风管，则放在风管外壁，通丝螺杆宜设置在风管中心处，风管断面较大时，应在靠近法兰的两侧各加一根通丝螺杆支撑加固。
（2）风管连接
①由于风管生产线与施工场地不可能在一处，应在车间先按绘制的草图加工成半成品，并按系统编号，在工地上按照编号进行风管的组装。
②机制风管采用联合角咬口连接，以加强风管的密封性。
③分支管与主管连接采用联合咬口或反边用拉钉与主管铆接，并在连接出用玻璃胶密封以防漏风。
④风管法兰与法兰间的连接采用特制的TFD法兰角，用榔头轻击将之敲入法兰中再用螺栓连接。
连接方法及步骤见共板法兰风管安装步骤（2）。
法兰角的工艺尺寸见下表：
风管长边
法兰最小尺寸（mm）
角连接板
厚度（mm）
法兰夹卡
厚度（mm）
高
宽
400以下
30
9.5
1.2
1.0
450～750
1.2
750～1200
1.2
1200以上
1.5
⑤当风管大边尺寸超过450mm时，为了加强法兰及风管的强度，需使用法兰固定卡。
⑥法兰固定卡的间隔依照下表：
风管边长尺寸
（mm）
法兰夹安装示意图
法兰夹安装要求
标准法兰夹长度尺寸
0- 200

250-550

600-1000

1050以上

不用加

中央加一个

等距离加两个

间距250以下加一个

120-150mm

（3）机制风管支、吊架的间距，如设计无要求，应符合下列规定：
①风管水平安装，长边尺寸≤400mm，间距不应大于4米；大于或等于400mm，不应大于3米。如直管长度过长时应加装防止摆动的固定点。
②风管垂直安装，间距不应大于4m，但每根立管的固定件不应少于2个。
③矩形水平风管支吊架的最小尺寸见下表。
风管长边尺寸
（mm）
最大间距
（m）
吊杆尺寸
（mm）
托架尺寸
（mm）
400
4
φ8
L40*4
400～1250
3
φ8
L50*4
1250～2000
3
φ10
L50*4
2000～2500
3
φ10
L63*4
2500以上
按设计规定
3、风管的密封
（1）共板法兰风管应在法兰角处、支管与主管连接处的内外都进行密封。低压风管应在风管结合部折叠处向管内40～50mm处进行密封；高压风管还应在风管纵向咬口处及风管复合部进行密封。法兰密封条宜安装在靠近法兰外侧或法兰的中间。法兰密封条在法兰端面重合时，重合约30～40mm。
（2）共板法兰风管法兰4个法兰角连接须用玻璃胶密封防漏，密封胶应设在风管的正压侧。
（3）共板风管密封的具体做法见附图。

‘；

4、共板法兰风管安装步骤如下图：

1、风管组装 2、装法兰角

2-1装法兰角 2-2固定法兰角

3、法兰打防漏胶及装法兰密封胶垫 4、风管法兰四角螺丝连接

5、风管法兰边装法兰夹
质量要求
1、本工法按通风与空调工程施工质量验收规范GB50243-2003执行。
2、风管缝应紧密，宽度应均匀，无孔洞、半咬口和胀裂等缺陷。
3、风管法兰连接应牢固，折角平直，圆弧均匀。
4、风管加固应可靠，整齐，间距适宜，均匀对称。
5、当风管大边尺寸≤300mm时允许误差在0～1mm。当风管大边尺寸＞300mm时，误差为0～2mm。
6、法兰内边长尺寸允许误差为1.0～3.0mm。
7、风管平面度允许误差为±2mm。
8、矩形法兰两对角线之差的误差为＜3mm。
9、法兰平整度允许误差为±2mm。
安全注意事项
1、在制作车间工作时，对各种设备实行专人管理，所有设备的运转部件都要有防护罩等防护措施，严格遵守设备的操作规程。
2、在镀锌钢板的搬运过程中，注意不要划伤手脚。
3、各种设备的急停保护开关要灵活可靠。
4、风管在现场吊装过程中，要有专人指挥，吊点的选择要牢固可靠，吊装时风管下严禁站人。
5、现场使用的各种小型电动工具的漏电保护开关要灵活可靠。
劳动力组合及工期计划 （70000㎡风管制作及安装）
序号
工种
人数
作业天数
备注
1
通风工
40
180
制作安装工期为具备安装条件（主体结构结顶并通过验收，梁、板油漆完成）后180天。
2
起重工
2
180
3
电焊工
4
180
4
普工
10
180
5
合计
56
180

施工机具
序号
机具名称
规格
单位
数量
1
共板法兰数控生产线

台
2
2
等离子切割机

台
2
3
法兰成型机

台
2
4
切割机

台
2
5
咬口机
YzL-12-380
台
4
6
折弯机

台
2
7
电焊机
BXI-315AI
台
4
8
冲击电钻

把
8
