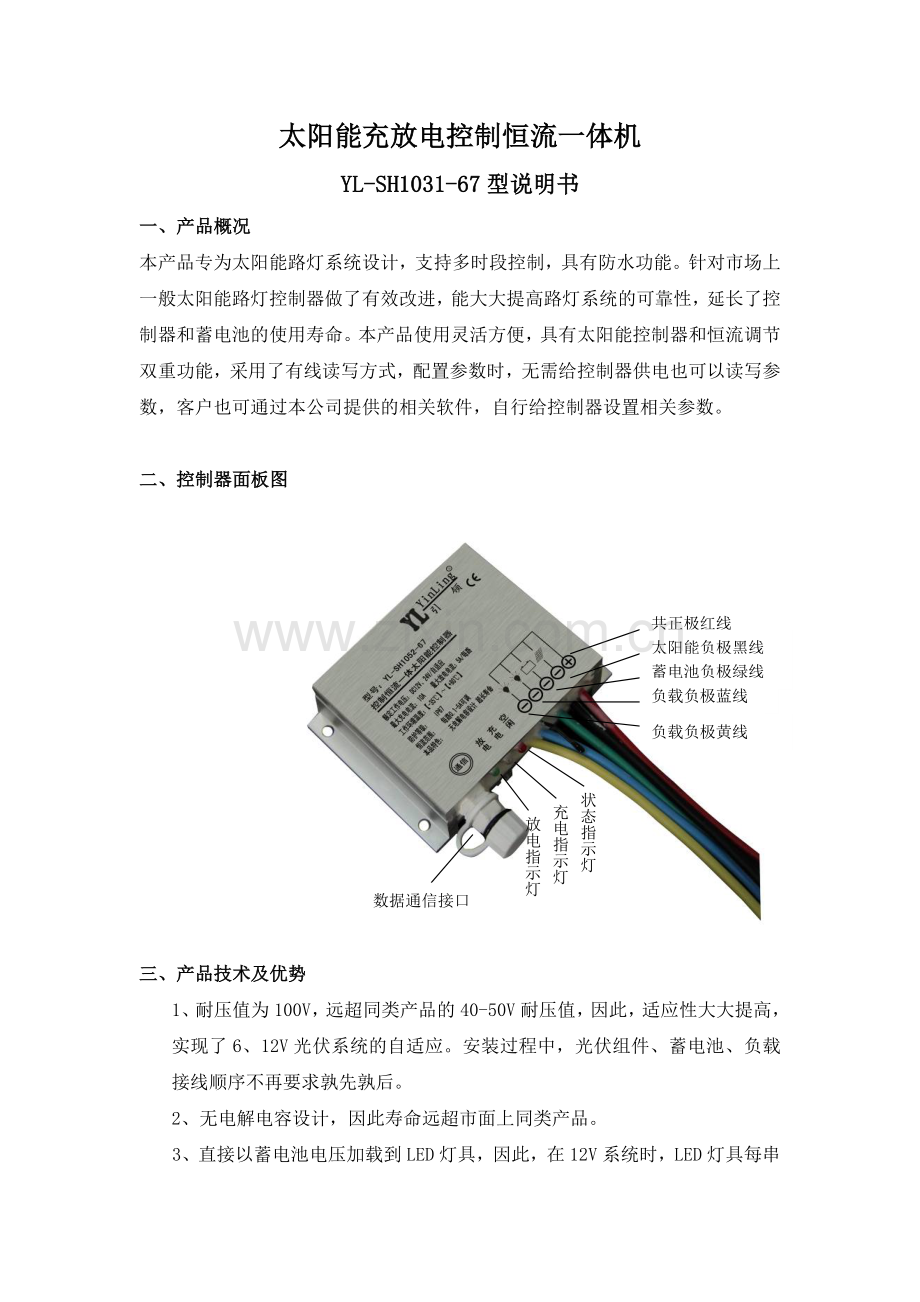

太阳能充放电控制恒流一体机
YL-SH1031-67型说明书
一、产品概况
本产品专为太阳能路灯系统设计，支持多时段控制，具有防水功能。针对市场上一般太阳能路灯控制器做了有效改进，能大大提高路灯系统的可靠性，延长了控制器和蓄电池的使用寿命。本产品使用灵活方便，具有太阳能控制器和恒流调节双重功能，采用了有线读写方式，配置参数时，无需给控制器供电也可以读写参数，客户也可通过本公司提供的相关软件，自行给控制器设置相关参数。

二、控制器面板图
负载负极黄线
负载负极蓝线
蓄电池负极绿线
太阳能负极黑线
共正极红线
数据通信接口
放电指示灯
充电指示灯
状态指示灯

三、产品技术及优势
1、耐压值为100V，远超同类产品的40-50V耐压值，因此，适应性大大提高，实现了6、12V光伏系统的自适应。安装过程中，光伏组件、蓄电池、负载接线顺序不再要求孰先孰后。
2、无电解电容设计，因此寿命远超市面上同类产品。
3、直接以蓄电池电压加载到LED灯具，因此，在12V系统时，LED灯具每串固定是三颗(1W灯珠)或者固定使用四颗灯珠，若使用四颗灯珠一串，此时负载的功率会随着蓄电池电量的下降而下降。
4、每路最大恒定电流值为0.1A---3A，可以在配置软件中自由设定。恒流精度为3%以内、效率最高为99%。以1W一颗的LED灯珠为例，在12V系统中，最大支持3串10并或4串10并。
5、有线读写方式，独创的通信接口，配置参数时，无需给控制器供电也可以读写参数。
6、所有控制器运行参数可通过PC端软件设置，其中包括了光控、时控、过充、过放等相关具体参数。出厂时有相关初始设置，客户也可以进行自由设置。
7、蓄电池充电方式为PWM三段式充电方式
8、五个时间段放电设置，可设置五个不同的时间段，增强了放电的灵活性。
9、本品具有蓄电池过充、过放、防反充保护。
10、具有控制器对蓄电池的温度补偿功能，避免了普通控制器在低温环境充电不足以及高温环境过充损害蓄电池的情况。
11、本品防水，全金属外壳，防护等级IP67，可适用于各种恶劣环境下。

四、安装与使用
控制器安装要牢靠，选用与电流相匹配的电缆，应尽量减少连接线长度，以减少电损耗。
安装步骤如下：
1、 连接蓄电池，注意正负极，不要接反，如果连接正确，则控制器红灯显示闪烁状态。
2、 连接太阳能板，注意正负极，不要接反。
3、 连接负载，注意正负极，接反容易导致太阳能路灯的损坏。
以上安装步骤为常规安装步骤，由于本产品耐压值高，安装过程中，光伏组件、蓄电池、负载接线顺序不再要求孰先孰后。

五、使用说明
1、指示灯说明：
工作指示灯（红色）：当红灯闪亮时，说明控制器已处于工作状态。
负载指示灯（白色）：当蓄电池正在放电时，该指示灯亮。
充电指示灯（绿色）：当蓄电池正在充电时，该指示灯亮。
2、工作模式：
1、光控开灯模式：
选择此模式时，当光强降到启动点以下，控制器经过一段光控延时时间确认启动信号，负载开始工作，负载工作的状态通过五段式计时方式实现，可自由设定开灯关灯时间负载，且每个时间段都可设置电流大小，并保证恒流。
2、光控关灯模式：
与光控开灯模式相反，当光强降到启动点以下，控制器经过一段光控延时时间后，负载关闭。
3、 取消光控模式：
此模式下，控制器工作不受光强的影响，只通过设置五段式计时方式来控制负载的开灯关灯时间。
以上控制模式中，计时方式可设定循环与不循环两种模式，如选择循环控制，则在第一段时间段到第五段时间段运行结速后，又从第一段时间段重新开始。反之，如选择不循环控制，则在第一段时间间隔到第五段时间间隔运行结速后便停止，不循环工作。控制器的模式选择与光控延时时间，计时时间，过放电压，过充电压，浮充电压，过放恢复电压等参数出厂时为默认设置，也可按客户要求设置参数，客户也可在实际运用中，根据我公司提供的软件与串口数据线自行设置。

六、技术参数
型号
YL-SH1031-67

额定充电电流
10A
负载放电电流
3A
负载路数
单路

恒定电流范围
0.1A---3A
恒流精度
≤3%
恒流效率
99%
防护等级
IP67
系统电压
6V、12V AUTO
空载电流
≤8mA
工作环境温度
工业级；-35℃至+80℃
蓄电池均充电压
14.4V
这几项初始默认值针对于12V系统，可通过PC端软件另行设定；控制器运行时自动检测光伏系统电压值，若是判断为24V、36V、48V系统时，这几项参数自动递增相应的倍数。
蓄电池过放保护电压
11V
蓄电池过放恢复电压
12V
开灯电压
5V
时控点设置
7小时（初始默认值，可通过PC端软件另行设定）
尺寸
53*60*20
毛重
165g

七、常见故障及排除
故障表现
LED灯指示
原因
解决方法
无法为负载供电
绿灯不亮
1、参数设置有误
2、蓄电池连线或保险丝坏
3、蓄电池电量低
1、连接PC端软件，重新设参数
2、检查蓄电池连线、保险丝和蓄电池
3、需要连接太阳能电池板充电
控制器可能停止工作
红灯不亮
当前蓄电池电压或负载电压超出设置的参数
重新设置参数或对蓄电池放电
无法为蓄电池充电
白色灯不亮
光电池阵列连线开路
请检查光电池电源两端接线是否正确，接触是否可靠

八、质保承诺
u 电源线、转接头等附属品属于损耗品，不在保修范围。
u 因自然力、人为损坏、未按说明使用、不恰当的操作拆修，或超出使用范围的滥用等造成的故障，不在保修范围内。如需维修时，收取适当的成本费。
u 本公司所有产品均通过严格检测，在此郑重承诺，太阳能控制器产品质保两年，寿命期内包修。

软件操作使用说明
本软件是我公司控制器系列配套产品，用于设置控制器硬件参数，其他产品请不要参考本说明书的设置方法。

一、USB驱动安装
使用本软件，需要使用我公司提供的专用数据线。使用数据线之前，需在计算机中安装我公司提供的USB驱动，我公司会随线附赠一张USB驱动光盘，双击光盘中的文件即可。
二、查询USB串口（COM）
1：在桌面上鼠标右键点击“我的电脑” →“属性” →“硬件” →“设备管理器” ，出现下图：

点击“端口（COM和LPT）”选项（请务必选择对应的端口号，根据连接电脑上的USB端口不同，端口号也显示不同）见下图例对应为：
此时该电脑的USB口对应的端口号为USB Serial Pert（COM11）。此时该电脑的USB口对应的端口号为COM11。

三、设置硬件参数：
通过我公司的串口数据线连接电脑和控制器，打开软件（该软件由我公司直接提供，无需安装后台安装软件），出现下图：

点击连接设备，出现下图：

点击参数设置出现下图

界面中各参数为初始设置，用户可根据自己产品的需要自行设定各参数，工作模式，过充保护电压，浮充转换电压，过放保护电压，光控电压，光控延时时间，五段式计时时间等均可设。一般过充保护电压，浮充转换电压，过放保护电压，光控电压初始设置是根据一般蓄电池的情况设定，一般不用更改，本产品具有自动识别功能，如您是用24V系统的话，过充保护电压，浮充转换电压，过放保护电压，均无需更改，本软件会自动识别，将电压参数乘以2。
注意：1、时控设置的时间段与各时间段电流大小值设置如下图：

首先，设置输入一个横流电流值，然后用户可相应设定五段对应时间，在功率0-100%输入栏中，输入相应的功率百分比，则表示输在各时间段内输出相应的恒流电流值的百分比。例上图：表示第一时间段为亮两分钟，以5A输出。第二时间段为灭1分钟，第三时间段为亮两分钟，以2.5A输出。第四时间段为灭1分钟，第五时间段为亮两分钟，以1.25A输出。
2、工作模式设置如下图

可供光控开灯，光控关灯，取消光控三种工作模式选择，可勾选五个时间段是否循环工作。
3、负载输出选择设置如图：，选择第一路则表示设置第一路负载输出参数，选择第二路则表示设置第二路负载输出参数。
设置好参数后按确认，出现下图：
点击写入设备，出现下图:

点击连接设备，出现下图：

此时，我们可以在右下文本框中观察是否把参数已经写进设备中，如无误，则参数设置成功。
