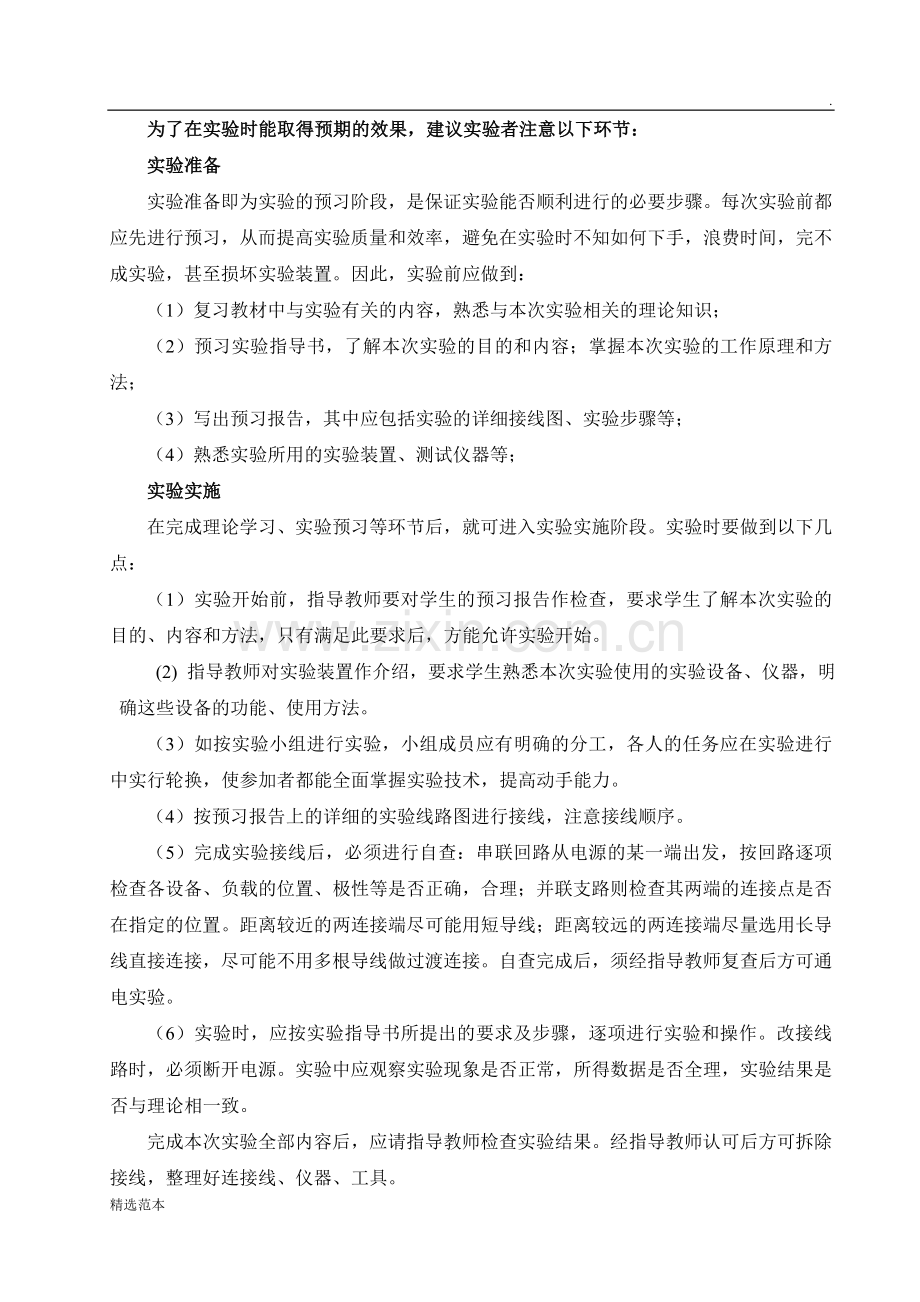

为了在实验时能取得预期的效果，建议实验者注意以下环节：
实验准备
实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。每次实验前都应先进行预习，从而提高实验质量和效率，避免在实验时不知如何下手，浪费时间，完不成实验，甚至损坏实验装置。因此，实验前应做到：
（1）复习教材中与实验有关的内容，熟悉与本次实验相关的理论知识；
（2）预习实验指导书，了解本次实验的目的和内容；掌握本次实验的工作原理和方法；
（3）写出预习报告，其中应包括实验的详细接线图、实验步骤等；
（4）熟悉实验所用的实验装置、测试仪器等；
实验实施
在完成理论学习、实验预习等环节后，就可进入实验实施阶段。实验时要做到以下几点：
（1）实验开始前，指导教师要对学生的预习报告作检查，要求学生了解本次实验的目的、内容和方法，只有满足此要求后，方能允许实验开始。
(2) 指导教师对实验装置作介绍，要求学生熟悉本次实验使用的实验设备、仪器，明确这些设备的功能、使用方法。
（3）如按实验小组进行实验，小组成员应有明确的分工，各人的任务应在实验进行中实行轮换，使参加者都能全面掌握实验技术，提高动手能力。
（4）按预习报告上的详细的实验线路图进行接线，注意接线顺序。
（5）完成实验接线后，必须进行自查：串联回路从电源的某一端出发，按回路逐项检查各设备、负载的位置、极性等是否正确，合理；并联支路则检查其两端的连接点是否在指定的位置。距离较近的两连接端尽可能用短导线；距离较远的两连接端尽量选用长导线直接连接，尽可能不用多根导线做过渡连接。自查完成后，须经指导教师复查后方可通电实验。
（6）实验时，应按实验指导书所提出的要求及步骤，逐项进行实验和操作。改接线路时，必须断开电源。实验中应观察实验现象是否正常，所得数据是否全理，实验结果是否与理论相一致。
完成本次实验全部内容后，应请指导教师检查实验结果。经指导教师认可后方可拆除接线，整理好连接线、仪器、工具。

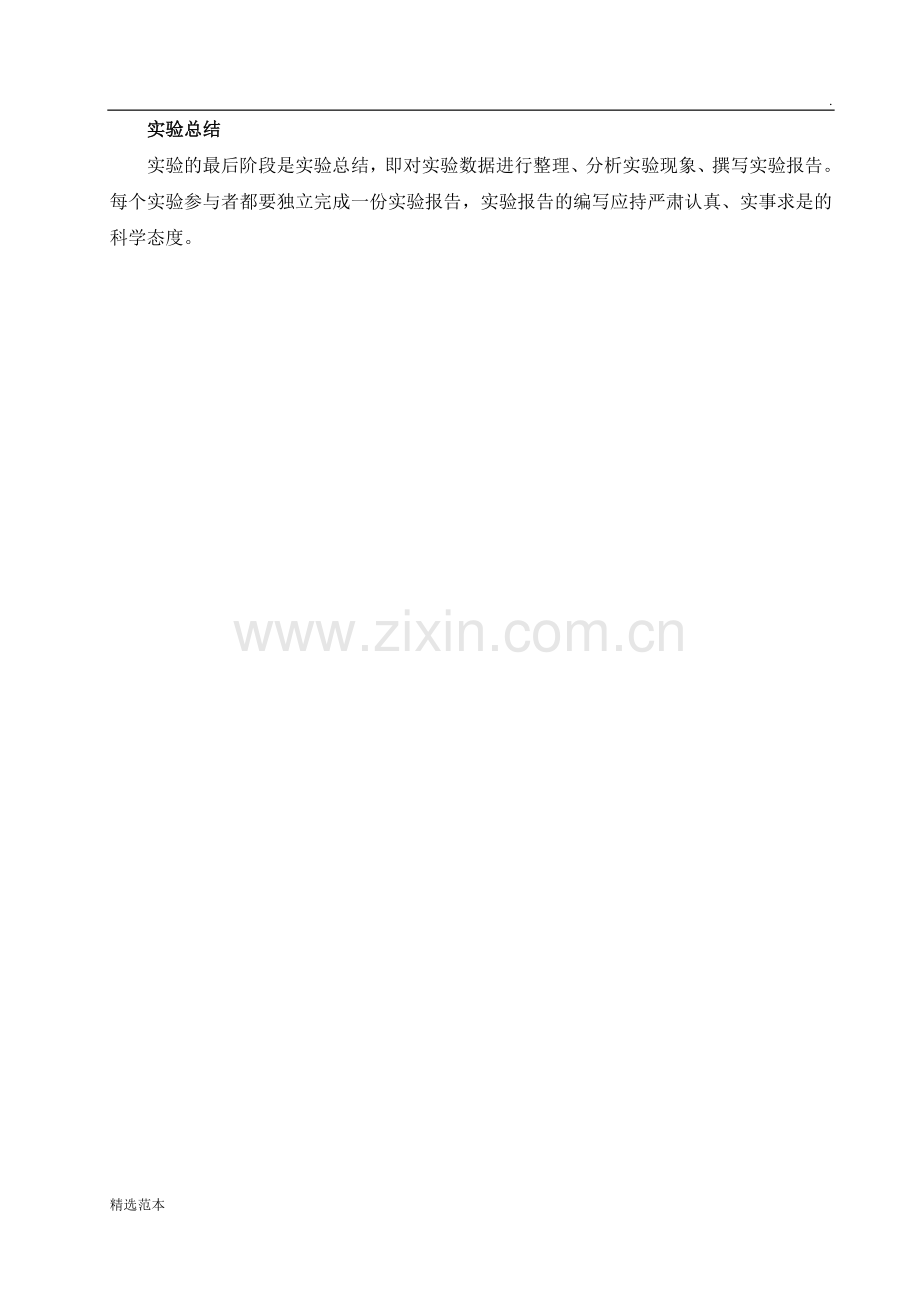

实验总结
实验的最后阶段是实验总结，即对实验数据进行整理、分析实验现象、撰写实验报告。每个实验参与者都要独立完成一份实验报告，实验报告的编写应持严肃认真、实事求是的科学态度。

电工实训考核实验装置电气控制线路安装要求
一、 安装要求
1．建议连接导线要采用规定的颜色
（1） 接地保护导线（PE）采用黄绿双色线；
（2） 动力电路的中线（N）采用浅兰色；
（3） 交流和直流动力电路应采用黑色；
（4） 交流控制电路采用红色；
（5） 直流控制电路采用兰色。
2．导线的绝缘和耐压要符合电路要求，每一根连接导线在接近端子处的线头上必须套上标有线号的套管；进行布线要求走线横平竖直、整齐、合理，接点不得松动，不得承受拉力，接地线和其他导线接头，同样应套上标有线号的套管。
3．指示灯及按钮的颜色
（1） 指示灯颜色的含义
红—运行、危险或报警
绿—安全
（2） 按钮颜色的用法
红—“停止”或“断开”
绿—“启动”
二、 安装后（在接通电源前的）质量检验
1．再次检查各个接线端子是否连接牢固。线头上的线号是否同电路原理图相符合，绝缘导线是否符合规定，保护导线是否已可靠连接。
2．短接主电路、控制电路，用500V兆欧表测量与保护接地电路导线之间的绝缘电阻应不得小于2兆欧。

维修电工安全操作规程
虽然此装置为实训实验装置，但是对于实验人员仍然应当按照的正式维修电工人员进行要求，以下是对维修电工人员的一些安全操作规程，在实验时应尽量依此规程来约束，以保证人身以及设备的安全。
维修电工安全技术操作规程一般包括以下内容：
1． 工作前检查和准备工作
1） 上岗前必须按规定穿戴好工作服、工作帽、工作鞋。女同志应戴工作帽，披肩发、长辫必须罩入工作帽内。手和脖子不准佩带金属印刷品，防止操作时触电。
2） 在安装或维修电气设备前，要清扫工作场地和工作台面，防止灰尘等杂物侵入电气设备内造成故障。
3） 上岗前不准饮酒，工作时应集中精力，不准做与本职工作无关的事。
4） 必须检查工具、测量仪表和防护用具是否完好。
2． 文明操作和安全技术
1） 检修电气设备时，应先切断电源，并用试电笔（低压验电器）测试是否带电。在确定不带电后，才能进行检查修理。
2） 在断开电源开关检修电气设备时，应在电源开关处挂上“有人工作，严禁合闸”的标牌。
3） 电气设备拆除送修后，以可能来电的线头应用绝缘胶布包好，线头必须短路接地。
4） 严禁非电气作业人员装修电气设备和线路。
5） 严禁在工作场地，特别是易燃，易爆物品的生产场所吸烟及明火作业，防止火灾发生。
6） 使用起重设备吊运电动机、变压器时，要仔细检查被吊重物是否牢固，并有专人指挥，不准歪拉斜吊，吊物下或旁边严禁站人。
7） 在检修电气设备内部故障时，应选用36V的安全电压灯泡作为照明。
8） 电动机通电试验前，应先检查绝缘是否良好、机壳是否接地。试运转时，应注意观察转向，听声音，测温度。工作人员要避开联轴节旋转方向，非操作人员不许靠近电动机和试验设备，防止高压触电。
9） 拆卸和装配电气设备时，操作要平稳，用力应均匀，不要强拉硬敲，防止损坏电气设备各部分。
3． 离开岗位前的结束工作
1） 离开岗位前清理好现场，擦净仪器和工具上的涂油和灰尘，放入规定位置或归还工具室。
2） 离开岗位前要断开电源总开关，防止电气设备起火造成事故。
3） 修理后的电气应放大干燥，干净的工作场地，并摆放整齐。
4） 作好检修电气设备后的故障记录，积累修理经验。
安全第一
人人有责

实验一 三相异步电动机接触器点动控制线路
1. 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU
螺旋式熔断器
3A
3

KM
交流接触器
AC380V
1

SB
实验按钮

1
绿色
M
三相鼠笼式异步电动机
380V 0.45A120W
1

2. 实验电路图

3. 实验过程
如图2-1所示，该电路可分成主电路和控制电路两部分。主电路从电源L1、L2、L3、开关QS、熔断器FU、接触器触头KM到电动机M。控制电路由按钮SB和接触器线圈KM组成。
当合上电源开关QS时，电动机是不会起动运转的，因为这时接触器KM的线圈未通电，它的主触头处在断开状态，电动机M的定子绕组上没有电压。若要使电动M转动，只要按下按钮SB，使线圈KM通电，主电路中的主触头KM闭合，电动机M即可起动。但当松开按钮SB时，线圈KM即失电，而使主触头分开，切断电动机M的电源，电动机即停转。这种只有当按下按钮电动机才会运转，松开按钮即停转的线路，称为点动控制线路。
4. 检测与调试
检查接线无误后，接通交流电源，合上开关QS，此时电机不转，按下按钮SB，电机即可起动，松开按钮电机即停转，若电机不能点动控制或熔丝熔断等故障，则应分开断电源，分析排除故障后使之正常工作。

实验二 三相异步电动机接触器自锁控制线路
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU
螺旋式熔断器
3A
3

KM
交流接触器
AC380V
1

SB1,SB2
实验按钮
SB1红SB2绿
2

FR
热继电器

1

M
三相鼠笼式异步电动机
380V 0.45A120W
1

2． 实验电路图

3． 实验过程
如图3-1所示为具有接触器自锁的控制线路，该线路与点动控制线路的不同之处在于，控制电路中增加了停止按钮SB2，在起动按钮SB1的两端并联一对接触器KM的常开触头。
线路的动作过程：当按下起动按钮SB1，线圈KM通电，主触头闭合，电动机M起动旋转。当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM（1-2）继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。
4． 检测与调试
确认接线正确后，接通交流电源L1、L2、L3并合开关QS，按下SB1，电机应起动并连续转动，按下SB2电机应停转。若按下SB1电机起动运转后，电源电压降到320V以下或电源断电，则接触器KM的主触头会断开，电机停转。再次恢复电压为380V（允许±10%波动），电机应不会自行起动——接触器具有欠压或失压保护。
如果电机转轴卡住而接通交流电流，则在几秒内热继电器应动作断开加在电机上的交流电源（注意不能超过10秒，否则电机过热会冒烟导致损坏）。

实验三 三相异步电动机接触器点动控制又可自锁控制线路
1. 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU
螺旋式熔断器
3A
3

KM
交流接触器
AC380V
1

SB1,SB2,SB3
实验按钮
SB1,SB2绿SB2红
3

FR
热继电器

1

M
三相鼠笼式异步电动机
380V 0.45A120W
1

2. 实验电路图

3. 实验过程
如图3-1所示为具有接触器点动控制又可自锁的控制线路，该线路与自锁控制线路的不同之处在于，控制电路中增加了点动按钮SB2，在起动按钮SB1的两端并联点动按钮SB2的常开触头，在接触器的常开触点处串联点动按钮SB2的常闭触头。
线路的动作过程：当按下起动按钮SB1，线圈KM通电，主触头闭合，电动机M起动旋转。当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM和点动按钮SB2的常闭触点继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。无论在接触器线圈KM通电或者断电的情况下，按下点动按钮SB2，能流只能通过SB2的常开触点是接触器线圈KM通电；点动按钮SB2复位时，接触器线圈KM处与断电状态。可见按钮SB2可以实现电机的点动控制。
4. 检测与调试
确认接线正确后，接通交流电源L1、L2、L3并合开关QS，按下SB1，电机应起动并连续转动，按下SB3电机应停转。若按下SB1电机起动运转后，电源电压降到320V以下或电源断电，则接触器KM的主触头会断开，电机停转。再次恢复电压为380V（允许±10%波动），电机应不会自行起动——接触器具有欠压或失压保护。按下点动按钮SB2，电动机运转，点动按钮SB2复位时，电动机停止运转。
如果电机转轴卡住而接通交流电流，则在几秒内热继电器应动作断开加在电机上的交流电源（注意不能超过10秒，否则电机过热会冒烟导致损坏）。

实验四　三相异步电动机定子串电阻降压起动手动控制线路
1． 实验元件
代号
名称
规格
数量
备注
QS1
低压断路器

1

FU
螺旋式熔断器
3A
3

QS2
组合开关
10A
1

R
电阻
90Ω1.3A
3

M
三相鼠笼式异步电动机
380V 0.45A120W
1

2． 实验电路图

3． 实验过程
如图4-1所示，合上电源开关QS1，由于定子绕组中串联电阻，起动降压作用，所以这时加到电动机定子绕组上的电压不是额定电压，这样就限制了起动电流。随着电动机的起动，转速升高。当电动机转速接近额定转速时，立即合上QS2，将电阻R短接，定子绕组上的电压便上升到额定工作电压（全压）运行，使电动机处于正常运转状态。
4． 检测与调试
确认接线正确后，先把开关QS1、QS2放在断开位置，接通交流电源，合开关QS1，电机降压起动，观察起动电流冲击值，电机起动转速升高后，合QS2，将电阻R短接。然后停机，QS2仍在“合”位置，合QS1使电机全压直接起动，观察电流表指示的冲击值，以作比较。
若操作中有不正常现象，应停机并分析排除后才可接通电源使电机正常工作。

实验五　三相异步电动机定子串电阻降压起动自动控制线路
1． 实验元件
代号
名称
型号
规格
数量
备注
QS
低压断路器
DZ47

1

FU
螺旋式熔断器
RL1-15
3A
3

KM1,KM2
交流接触器
CJX2-9/380
AC380V
2

SB1,SB2
实验按钮
LAY3-11

2
SB2红SB1绿
KT
通电延时继电器
JS7-1A
AC380
1

FR
热继电器
JR36

1

M
三相鼠笼式异步电动机

380V 0.45A120W
1

R
电阻

90Ω1.3A
3

2． 实验电路图

3． 安装与接线
手动控制线路在实际使用过程中，既不方便也不可靠。故一般均采用接触器、时间继电器来实现自动控制。
如图5-1所示，合上电源开关QS，按下起动按钮SB1，接触器KM1与时间继电器KT的线圈同时通电，KM1主触头闭合，由于KM2线圈有回路中串有时间继电器KT延时闭合的动合触头而不能吸合，这时电动机定子绕组中串有电阻R，进行降压起动，电动机的转速逐步升高，当时间继电器KT达到预先整定的时间后，其延时闭合的动合触头闭合，KM2吸合，主触头闭合，将起动电阻R短接，电动机便处在额定电压下全压运转，通常KT的延时时间为4 ～ 8秒。
4． 检测与调试
确认接线正确后，“合”QS，按下SB1，控制线路及电机应能正常工作，若不正常工作，应断开电源并分析排除后才能合电源重新操作。

实验六 时间继电器Y/△降压起动控制线路
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU
螺旋式熔断器
3A
3

KM，KMY
KM△

交流接触器

AC380V

3

SB1
SB2
实验按钮
SB1绿
SB2红
2

KT
通电延时时间继电器

1

FR
热继电器

1

M
三相鼠笼式异步
电动机
380V 0.45A120W
1

2． 实验电路图

3． 实验过程

4． 检测与调试
确认接线正确后，可接通交流电源，合上开关QS，按下SB1，控制线路的动作过程应按原理所述，若操作中发现不正常现象，应断开电源分析排除后重新操作。

实验七 接触器控制Y/△降压起动控制线路
1. 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU
螺旋式熔断器
3A
3

KM，KMY
KM△

交流接触器

AC380V

3

SB1
SB2
SB3
实验按钮
SB1绿色
SB2绿色
SB3红色
2

FR
热继电器

1

M
三相鼠笼式异步
电动机
380V 0.45A120W
1

2. 实验电路图

3. 实验过程
上图中，SB1、SB2、SB3分别为Y形启动按钮、△形启动按钮、停止按钮；KM、KMY、KM△分别为主接触器、Y形连接接触器、△形连接接触器。按下Y形启动按钮SB1，KM主触头闭合，KMY触头闭合，电机Y形启动；然后按下△形启动按钮SB2，KMY线圈失电，KMY触头打开，然后KM△线圈得电，KM△主触头闭合。按下停止按钮SB3，KM、KMY、KM△触头打开，电机停止运转。

4. 检测与调试
确认接线正确后，可接通交流电源，合上开关QS，进行实验，控制线路的动作过程应按原理所述，若操作中发现不正常现象，应断开电源分析排除后重新操作。

实验八 接触器联锁的三相异步电动机正反转控制线路
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU1
螺旋式熔断器
3A
3

FU2
瓷插式熔断器
3A
2

KM1，KM2
交流接触器
AC380V
2

SB1，SB2
SB3
实验按钮
一常开一常闭自动复位
3
SB1红SB2绿SB3绿
FR
热继电器

1

M
三相鼠笼式异步电动机
380V 0.45A120W
1

2． 实验电路图

3． 实验过程
控制线路的动作过程是：
（1）正转控制：合上电源开关QS，按正转起动按钮SB2，正转控制回路接通：

接触器KM1的线圈通电动作，主触头闭合，主电路U1、V1、W1相序接通，电动机正转。
（2）反转控制：要使电动机改变转向（即由正转变为反转）时，应先按下停止按钮SB1，使正转控制电路断开，电动机停转，然后才能使电动机反转。为什么要这样操作呢？因为反转控制回路中串联了正转接触器KM1的常闭触头。当KM1通电工作时，它是断开的，若这时直接按反转按钮SB3，反转接触器KM2是无法通电的，电动机也就得不到电源，帮电动机仍然处在正转状态，不会反转，当先按下停止按钮SB1，使电动停转以后，再按下反转按钮SB3，电动机才会反转。这时，反转线控制线路为：

反转接触器KM2通电动作，主触头闭合，主电路接W1、V1、U1相序接通，电动机电源相序改变了，故电动机作反向旋转。
4． 检测与调试
仔细检查确认接线无误后，接通交流电源，若不能正常工作，则应分析并排除故障，使线路正常工作。

实验九 按钮联锁的三相异步电动机接触器正反转控制线路
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU1
螺旋式熔断器
3A
3

FU2
瓷插式熔断器
3A
2

KM1,KM2
交流接触器
AC380V
2

SB,1SB2
SB3

实验按钮
一常开一常闭自动复位

3
SB1绿SB2绿SB3红
FR
热继电器

1

M
三相鼠笼式异步电动机
380V 0.45A120W
1

2． 实验电路图

3． 实验过程
该线路的动作过程基本上与实验八相似。它的优点是：当需要改变电动机的转向时，只要直接按反转按钮就行了，不必先按停止按钮。这是因为，如果电动机已按正转方向运转时，线圈是通电的。这时，如果按下按钮SB2，它串在KM1线圈回路中的常闭触头首先断开，将KM1线圈回路断开，相当于按下停止按钮SB3作用，使电动机停转，随后SB2的常开触头闭合，接通线圈KM2的回路，使电源相序相反，电动机即反向旋转。同样，当电动机已作反向旋转时，若按下SB1，电动机就先停转后正转。该线路是利用按钮动作时，常闭先断开、常开后闭合的特点来保证KM1与KM2的常闭触头也称为联锁触头。
4． 检测与调试
确认接线正确后，接通交流电源，按下SB1，电机应正转；按下SB2，电机应反转；按下SB3，电机应停转。若不能正常工作，则应分析并排除故障。

实验十 三相异步电动机能耗制动控制线路
一、无变压器半波整流能耗制动线路
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU1
螺旋式熔断器
3A
3

FU2
瓷插式熔断器
2A
2

KM1
KM2
交流接触器
AC380V
2

SB1
SB2
实验按钮
SB1红SB2绿
2

KT
通电延时时间继电器
AC380V
1

R
电阻
90Ω0.3A
1

D
二极管
1000V5A
1

FR
热继电器

1

M
三相鼠笼式异步电动机
380V 0.45A120W
1

2． 实验电路图

3． 实验过程
该控制线路适用于10KW以下电动机，可以采用半波整流能耗制动自动控制电路,这种线路结构简单，附加设备较少，体积小，采用一只二极管半波整流器作为直流电源。工作原理如下所述：
合上电源开关QS

KT瞬时闭合动合触头的作用是当KT线圈断线或机械卡阻等故障时，按下SB1后电动机迅速制动，并脱离直流电源。
4． 检测与调试
经检查安装牢固与接线无误后，操作者可接通交流电源自行操作，若出现不正常故障，则应分析原因并排除使之正常工作。
二、有变压器全波整流能耗制动控制线路
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU1
螺旋式熔断器
3A
3

FU2
瓷插式熔断器
2A
2

KM1
KM2
交流接触器
AC380
2

SB1
SB2
实验按钮
SB1红SB2绿
2

KT
通电延时时间继电器
AC380V
1

R
可调电阻
180Ω1.3A
1

TC
变压器
380V/110V
1
厂编
VC
桥堆
15A
1

FR
热继电器

1

M
三相鼠笼式异步
电动机
380V 0.53A160W
1

2． 实验电路图

3． 电路特点
该控制线路适用于10KW以上功率较大的电动机能耗制动，控制线路中的直流源由单相桥式整流器供给，电阻R用以调节电流，从而调节制动强度。
这个线路的控制电路部分与无变压器半波整流能耗制动线路的控制电路部分完全相同，工作原理也相同，不同的是主电路。直流电由变压器降压后的单相桥式整流器供给，并可通过调节电阻R改变电流的大小，从而调节制动强度。
能耗动的优点是制动准确，平衡，能量消耗较少；缺点是需附加直流电源装置，制动力较弱，在低速时，制动转矩小。能耗动一般用于制动要求平稳，准确的场合，如磨床、立式铣床等控制线路中。
4． 检测与调试
经检查安装牢固与接线无误后，接通交流电源，调节R阻值，使能耗制动电流为I=IN及I=2IN、分别观察二种电流下的能耗制动时间，若操作中出现不正常故障，则应析排除使之正常工作。（IN=电动机额定电流）

实验十一 三相异步电动机的顺序控制
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU1
螺旋式熔断器
3A
3

KM1，KM2
交流接触器
AC380V
2

SB11,SB12
SB21,SB22
实验按钮
SB11绿SB21绿SB12红SB22红
4

FR1，FR2
热继电器

2

M1
M2
三相鼠笼式
异步电动机
380V0.45A160W
2

2． 实验电路图

3． 安装与接线
顺序控制电路A
图13-2中，接触器KM1的另一常开触头（线号为6、7）串联在接触器KM2线圈的控制电路中，当按下SB11使电机M1起动运转，再按下SB21，电机M2才会起动运转，若要停M2电机，刚只要按下SB22，如M1，M2都停机，则只要按下SB12即可。
顺序控制电路B
图13-3也为顺序控制电路，起动顺序控制与前述相同，但它的停止是有特点的。由于在SB12停止按钮两端并联着一个接触器KM2的常开辅助触头，所以只有先使接触器KM2线圈失电，即电动机M2停止，同时KM2常开辅助触头断开，然后才能按动SB12达到断开接触器KM1线圈电源的目的，使电动机M1停止，这种顺序控制线路的特点是：使两台电动机依次顺序起动，而逆序停止。
4． 检测与调试
经检查安装接线无误后，操作者可自行通电试车，若出现故障应分析排除使之正常工作。

实验十二 三相异步电动机的多地控制
1． 实验元件
代号
名称
规格
数量
备注
QS
低压断路器

1

FU
螺旋式熔断器
3A
3

KM
交流接触器
AC380V
1

SB11
SB12
SB21
SB22
实验按钮
一常开一常闭自动复位
4
SB11绿
SB21绿
SB12红
SB22红
FR
热继电器

1

M
三相鼠笼式异步电动机
380V 0.45A120W
1

2． 实验电路图

3． 安装与接线
该线路图中，SB11和SB12为甲地的起动和停止按钮；SB21和SB22乙地的起动和停止按钮。它们可以分别在两个不同地点上，控制接触器KM的接通和断开，进而实现两地控制同一电动机起、停的目的。

实验十三 常用开关控制白炽灯线路
1． 实验元件
代号
名称
规格
数量
备注
QS
刀开关

1

FU
瓷插保险

2

K1
挠板开关
10A250V
1

K2
触摸开关

1

K3
声控开关

1

HL
白炽灯
220V/40W
1

2． 实验电路图

3． 实验过程
白炽灯的接线电路较为简单，根据图22-1所示接线即可。
开关可以分别使用挠板开关，触模开关，声控开关。挠板开关一般在住宅，楼道照明中常用。现在为了节能在楼道照明中也常用触摸开关或声控开关。
4． 检测与调试
经检查接线无误后，接通交流电源并进行操作，若操作中出现不正常故障，则应自行分析加以排除。

实验十四 单相电度表的安装线路
1． 实验元件
代号
名称
型号
规格
数量
备注
QS1
低压断路器
DZ47
3A/2P
1

FU
瓷插式熔断器
RC1-5A
配熔体3A
2

单相电度表
DD862-4
220V5A
1

QS2
挠板开关

220V10A
1

HL
白炽灯

220V/40W
1

2． 实验电路图

3． 实验过程
此实验目的是考察正确联接单相电表与照明线路。单相电度表的接线有直接接入和经互感器接入两种方式。前者适用于低电压（220V）、小电流（5-10A）。电度表在接线时除了必须将电流线与负载串联、电压线圈与负载并联外，还必须遵守“发电机端”接线规则，即电流线圈和电压线圈的“发电机端”应共接在电源同一极。电度表本身带有接线盒，盒内共有四个接线端子。根据要求，电度表的接线原则一般是：“火线1进2出，零线3进4出”。“进”端接电源，“出”端接负载。如果出现电度表接线端子排列与此不同的情况，应根据厂家提供的接线图进行正确联接。
4． 检测与调试
经检查接线无误后，接通交流电源，此时负载照明灯正常发光，电度表的铝盘转动，计度器上的数字也相应转动。若操作中出现不正常故障，则应立即断开电源，分析故障并加以排除后，再进行通电实验。

实验十五 并励直流电动机电枢回路串电阻起动与调速
1． 实验元件
代号
名称
规格
数量
备注
QS1
低压断路器
5A/3P
1

QS2
低压断路器
3A/2P
1

FU1
螺旋式熔断器
配熔体3A
2

FU2
瓷插式熔断器
2A
2

KM1，KM2
KM3，KA
交流接触器
AC380V
4

KT1，KT2
断电延时时间继电器
AC380V
2

R1，R2
电阻
90Ω1.3A
2

SA
万转开关

1

M
并励直流
电动机
220V1.1A185W1600r/min
1

V
二极管
1000V5A
1

R3
电阻
1800Ω
1

2． 实验电路图
实验过程
电枢回路串电阻器的起动与调速控制电路工作过程如下：
1）起动前的准备工作状态将主令开关SA手柄放在零位，电枢电源的开关合上，接通直流电压220V，再合上控制电路的开关，因为直流电动机并励直流绕组中流过额定电流，欠电流继电器KI2线圈通电吸合，零位继电器KA回路中KI2的常开触头闭合，主回路过电流继电器KI1不动作，通过SA①②使KA线圈通电，并触头自锁。与此同时，时间继电器KT1、KT2的线圈也通电，其延时闭合动断触头立即分开，以保证起动电阻R1与R2都串入。
2）起动。起动时可将SA手柄由零位直接板到3位，这时KM1通电，主触头闭合，接通电动机电枢电路，电动机在电枢串有两段起动电阻R1与R2的情况下开始起动。在电动机开始起动的同时，KM1的常闭触头使KT1，KT2同时断电。KT2经过一段延时后，其延时闭合的动断触头闭合，切除起动电阻R1，电动机进一步加速。另外KT1，经过一定延时，其延时闭合的动断点闭合，接通加速接触器KM3的线圈回路，KM3的常开主触头闭合，切除最后一段电阻R2，电动机进入全电压进行，起动过程结束。
3）调速。要使电动机运行在低速时，可将主令开关的手柄扳到“2”或“1”位，则电动机就在电枢串有两段或一段电阻下运行，其转速低于主令开关处在3位时的转速。
4）保护。电动机发生过载或短路时，主回路过电流继电器KI1即动作，它切断KA通电回路，于是KM1，KM2，KM3均断电，使电动机脱离电源。
当欠电流继电器KI2励磁线圈断路时，它的已闭合的常开触头分开，切断KA线圈电路，起同样的作用。
当主令开关手柄处于零位时，KA才可能接通，否则无法起动电动机。同时也防止由于停电以后突然来电产生的“自起动”，起零压保护作用。
R是励磁绕阻的放电电阻，以防止励磁绕组电源断开瞬时在励磁绕组中产生很大的自感电动势而烧坏有关元器件。在正常情况下，利用二极管V的单向导电性，不会产生影响。
3． 检测与调试
1）KT1及KT2断电延时时间继电器的调节：输入交流380V，KT1及KT2的动断触头立即分开，断电后，KT1约15秒的延时闭合，KT2约8秒的延时闭合。2）分别通入直流220V电源及交流380V电源，操作主令开关SA从零位到1、2、3位观察并励直流电动机的起动与调速是否正常，若不正常就分析并排除故障。

实验十六 直流电机改变励磁电流进行调速的控制电路
1． 实验元件
代号
名称
型号
规格
数量
备注
QS1
低压断路器
DZ47
5A/3P
1

QS2
低压断路器
DZ47
3A/2P
1

FU1
螺旋式熔断器
RL1-15
配熔体3A
2

FU2
瓷插式熔断器
RC1-5A
2A
2

KM1，KM2，KM3
交流接触器
CJX2-9/380
AC380V
3

KT
通电延时时间继电器
JS7-1A
AC380V
1

SB1，SB2
SB3
实验按钮
LAY3-11

3
SB2，SB3绿色
SB1红色
R1
起动电阻
BX7D-1/3
180Ω1.3A
1

R3
调速电阻
BX7D/1/6
1800Ω0.41A
1

M
并励直流
电动机

220V1.1A185W1600r/min
1

C
电容
CBB
1μF/630V
1

V
二极管
2CZ
1000V5A
1

2． 实验电路图

3． 实验过程
该图中，电动机的直流电源采用桥整流电路，电枢回路中串入起动电阻R1，以限制动电流，起动过程结束后，由接触器KM3切除。同时该电阻还作制动时的限流电阻之用。电动机的并励绕组串入调速电阻器R3，调节R3即可对电动机实现调速。接触器KM1为能耗制动接触器，KM2为工作接触器，KM3为切除起动电阻用接触器，它们的工作过程分析如下：
1）起动。按压起动按钮SB2，接触器KM2吸合，其主触头闭合接通主回路，电动机电枢串入电阻R1之后起动。辅助触头KM2（21－25）自锁。时间继电器KT吸合，经过一定时间的延时后，其延时闭合的动合触头（21－29）闭合，使接触器KM3吸合，KM3主触头（24－26）切除起动电阻R，KM3触头（21－29）闭合而自锁，电动机起动过程结束，进入正常运行状态。
2）转速调节。在正常运行状态下，调节电阻器R3，即可改变电动机的转速。
3）停车及制动。在正常运行状态下，只要按下SB1，则接触器KM2及KM3断电释放，电动机断电，在按压SB1的同时，接触器KM1通电吸合，主触头（24－30）闭合，使电动机电枢两端经电阻R而短接，而触头（22－28）闭合，励磁电源不经过调速电阻器R3，直接加在励磁绕阻上，形成强励状态，这样电动机保证在强励条件下进行能耗制动，不受调速电阻器在停车时处于何种阻值的限制，而有最大的制动转矩。松开按钮SB1，制动结束，电路又处于准备工作状态。
4． 检测与调试
1） 在实验中通过调节起动电阻R1的阻值可以调节直流电动机M的起动速度，实验时一般将阻值调到最大。
2） 通电延时间继电器的调试：接通KT的380V交流电源，使延时闭合的动合触头约延时8秒左右闭合。
3） 接通交流电源，操作控制电路，直流电动机应能转速调节及停车制动，若工作不正常，则应分析并排除故障。

实验十七 带有能耗制动的反转控制电路
1． 实验元件
代号
名称
规格
数量
备注
QS1
低压断路器
5A/3P
1

QS2
低压断路器
3A/2P
1

FU1
螺旋式熔断器
配熔体3A
2

FU2
瓷插式熔断器
2A
2

KMB～KM3
交流接触器
AC380V
7
KA，KMB，KML，KMR，KM1，2，3
KAL，KAR
直流接触器
DC220V
2

SA
万转开关

1

M
并励直流
电动机
220V1.1A185W1600r/min
1

R1，R2
起动电阻
90Ω1.3A
2

R3
制动电阻
450Ω
1

R
电阻
10k/20w
1

V
二极管
1000V5A
1

KT1，KT2
断电延时时间继电器
AC380V
2

2． 实验电路图

3． 实验过程
该图中，电机的反转控
