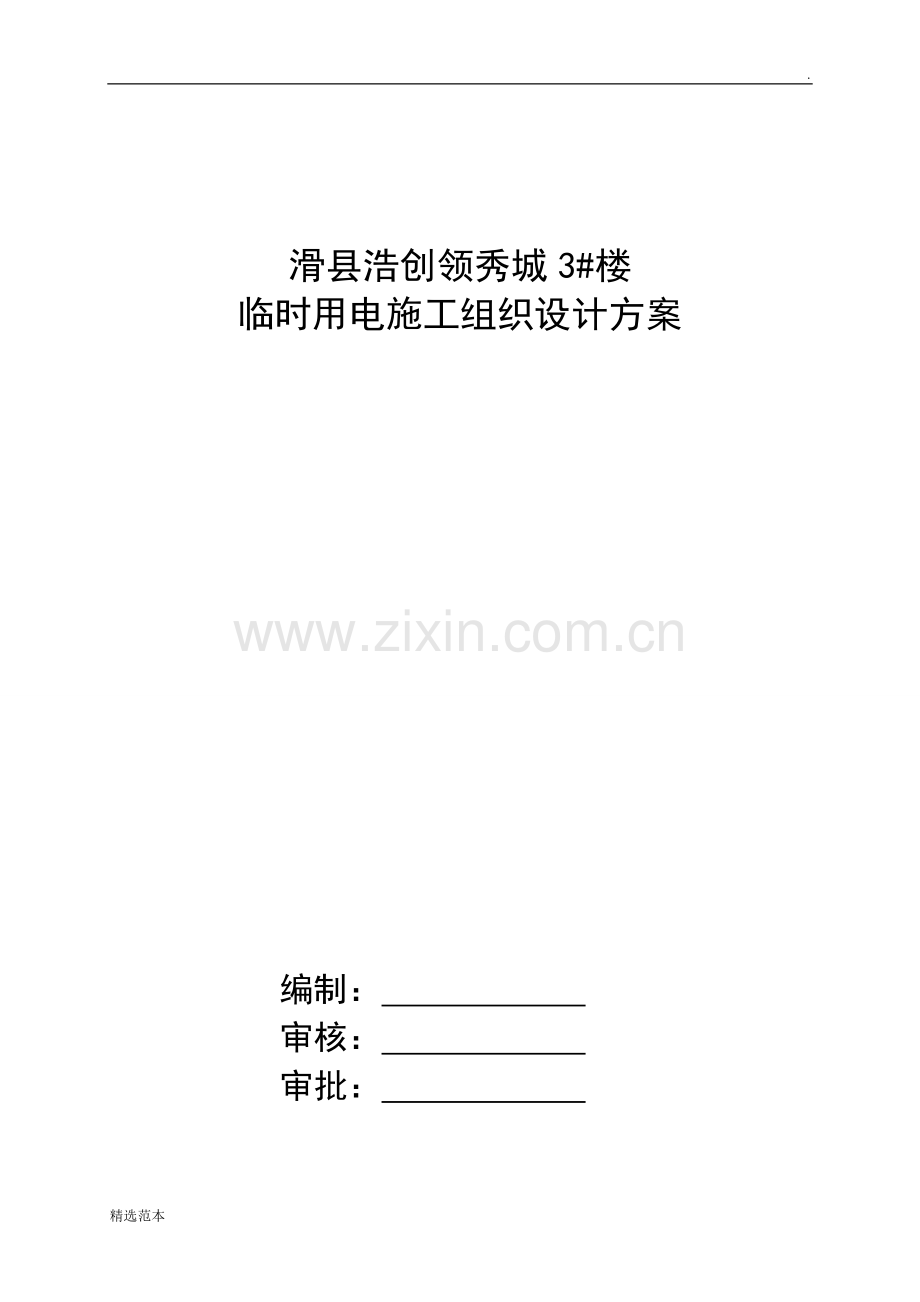

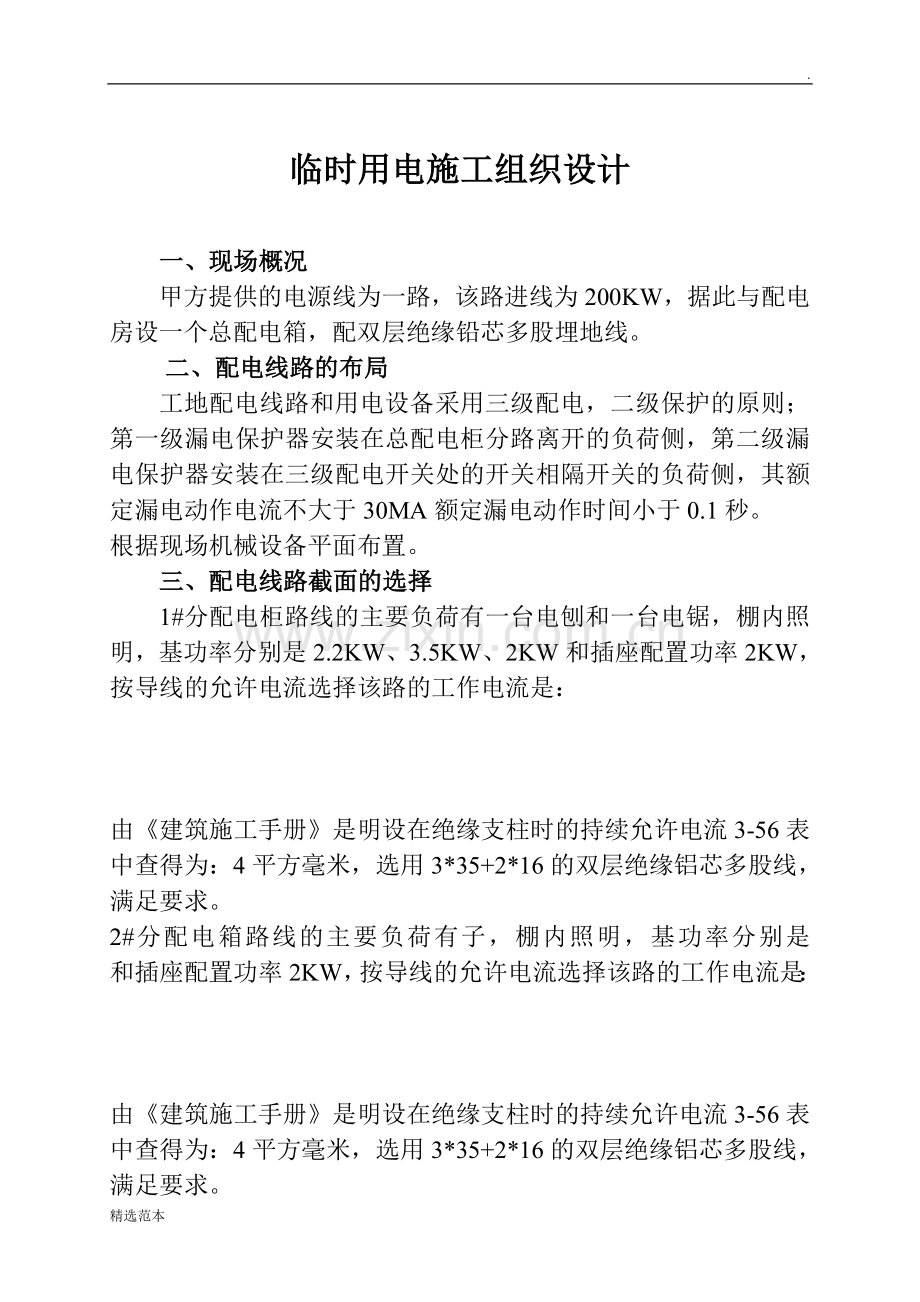

.滑县浩创领秀城3#楼临时用电施工组织设计方案编制： 审核： 审批： 临时用电施工组织设计一、现场概况甲方提供的电源线为一路，该路进线为200KW，据此与配电房设一个总配电箱，配双层绝缘铅芯多股埋地线。二、配电线路的布局工地配电线路和用电设备采用三级配电，二级保护的原则；第一级漏电保护器安装在总配电柜分路离开的负荷侧，第二级漏电保护器安装在三级配电开关处的开关相隔开关的负荷侧，其额定漏电动作电流不大于30MA额定漏电动作时间小于0.1秒。根据现场机械设备平面布置。三、配电线路截面的选择1#分配电柜路线的主要负荷有一台电刨和一台电锯，棚内照明，基功率分别是2.2KW、3.5KW、2KW和插座配置功率2KW，按导线的允许电流选择该路的工作电流是：由建筑施工手册是明设在绝缘支柱时的持续允许电流3-56表中查得为：4平方毫米，选用3*35+2*16的双层绝缘铝芯多股线，满足要求。2#分配电箱路线的主要负荷有子，棚内照明，基功率分别是 和插座配置功率2KW，按导线的允许电流选择该路的工作电流是：由建筑施工手册是明设在绝缘支柱时的持续允许电流3-56表中查得为：4平方毫米，选用3*35+2*16的双层绝缘铝芯多股线，满足要求。四、配电线敷设要求配电箱及电器安装均应符合安全核技术规范标准要求，配电箱均为铁制箱，进入线孔洞应有绝缘保护圈；零线应装设端子板，保护零线不得装设开关或熔断器、配电箱及电器设备应由防雨及防潮保护设施。五、总配电箱总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路过载、漏电保护功能。六分配电箱分配电箱应装设总隔离开关、分路隔离开关及总断路器、分路断路器或总熔断器、分路熔断器。七开关箱开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。必须做到“一箱、一机、一闸、一楼”。开关箱中漏电保护器的额定漏电动作电流不应大于30MA，额定漏电动作时间不应大于0.1S。八每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。九、接地电阻重复接地不大于10欧姆，塔吊的防雷接地不大于4欧姆。十、安全用电技术措施1、电工必须经过国家现行标准考核合格后，持证上岗；其他用电人员必须通过有关安全教育培训各技术交底，考核合格后方可上岗工作。2、配电线路、机电线路必须按照额定的位置，禁止临时乱拉乱接，禁止将电源线直接绑在钢管等金属物上。3、安装、巡检、维护或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。4、各类用电人员应撑握安全用电基本知识和所用设备的性能产并应符合下列规定：使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转。保管和维护所用设备，发现问题及时报告解决；暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁。移动电气设备时，必须经电工切实可行断电源并做妥善处理后进行。1、 各种电动机械设备，必需按规定作保护接零。禁止同一电网设备接零、接地混用。2、 开关箱必须设门加锁并按规定位置架设。进出线应从开关箱的下方穿行，并采取防雨、防尘措施。箱内必须设漏电保护开关。实行“一机一闸”挂牌制。机电操作人员因故离开岗位时必须拉闸断电，并锁好开关箱。3、 照明线路的架设必须满足规范规定要求，特殊场所应按规定使用安全用电。禁止照明线、动力线混合使用。高层建筑、大型机械在顶端应装设醒目的红色信号灯。十一、电器防火措施1、 健全现场防火组织，落实消防设备；制定防火制度、做好防火宣传教育。在易燃、易爆火灾危险处，挂设防火安全色标。2、 电动机械应注意防潮、防尘、防腐严禁超负荷运转。对长期没有运行的电动机械，在启动前应测量其绝缘电阻。3、 不准使用电炉、电热器具。木工车间、易燃易爆场所，严禁烟火。4、 照明设备应安装保险丝或自动开关装置，与可燃物之间应保持安全距离。灯泡上不准用布或纸包裹。5、 高压电钨灯等照明设备的整流器，不应安装在可燃手物上。6、 开关箱、配电箱内禁止存放易燃易爆物及杂物。7、 焊接作业人员应严格遵守建筑安装工作安全技术操作规程。焊接作业场所应条例要求，与可燃物之间应保持一定的安全距离。8、 消防器材应按规定配置。本方案未尽事宜，按国家有关规范及标准执行。施工临时用电组织设计及安全措施一、 安全用电技术措施施工现场的总配电箱和开关箱应做到设置两级漏电保护器，而且两级漏电保护器的额定电动漏电动作电流和额定漏电动作时间应作合理配合，使之具有分组保护的功能。开关箱中必须设置漏电保护器；施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源开关的负荷侧。漏电保护器的选择应符合国际GB6829-80漏电电流动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30MA，额定漏电动作时间应小于0.1S。电气设备的设置开关箱应由末级分配电箱配电。开关箱内应一机一闸一保护，每台机具设备应有自己的开关箱，严禁用一个开关直接控制两台及以上的用电设备。总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过3M。配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3M，小于1.5M。移动式分配电箱、开关箱的下皮与地面的垂直距离为0.6-1.5米。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5MM。配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。电器设备的安装配电箱、开关箱内的各种电器应按规定的位置稳固在安装板上，不得歪斜和松动。配电箱、开关箱内的工作零线应通过接线端子板连接，并与保护零线接线端子板分设。配电箱、开关箱内的连接线应采用绝缘导线，导线接头不得松动，不得有外露带电部分。各种箱体的金属构架、金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。电气设备的操作与维修施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。各类用电人员应做到以下几点：l 掌握安全用电基本知识和所有设备的性能；l 使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带病作业。l 信用的设备必须拉闸断电，锁好开关箱。l 搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。电器设备的使用与维护施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。检查、维修配电箱、开关箱时，必须将其一级相应的电源开关断电，并悬挂停用标志牌，严禁带电作业。配电箱内盘面上应标明各路的名称、用途、用时要作出分路标记。总、分配电箱应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。各种电气箱内不允许旋转任何杂物，并应保护清洁。箱内不得挂接其它临时用电设备。熔断器的溶体更换时，严禁用不符合规格的溶体代替。6施工现场的配电线路现场中所有线中的导线必须采用绝缘铝线和绝缘铜线。导线架设在专用电线杆上。架空线的导线截面采用10MM2的铜芯绝缘线。架空线路项序的排列。TN-C-S系统供电时和保护零线在同一横担架设时的项序排列：面向负荷从左至右为L1、N、L2、L3、PE；架空线路的档距一般为30CM，最大不得大于35M，线间距离应大于0.3M。施工现场内导线最大弧垂与地面距离不小于4M。电缆线路应采用穿管地埋或沿墙架空敷设，严禁沿地面明设。电缆在室外直接埋地敷设深度不小于0.6M，并应在电缆上下均匀敷设不小于50MM厚的细砂，然后覆盖砖等硬质保护层。7、 室内导线的敷设及照明装置室内配线必须采用绝缘铜线或绝缘铝线，采用瓶夹或塑料夹敷设，距地面高度不小于2.5M。室外灯具距地面不得小于3M，室内灯具不得低于2.4米。螺口灯头及接线应符合；相线接地与中心触头相连的一端，零线接在与螺口相连的一端。灯头的绝缘外壳不得有操作和漏电。各种用电设备、灯具的相线必须经开关控制，不得将相线直接引入灯具。暂设室内的照明灯具应优先选用选用拉线开关。拉线开关距地面高度为2-3M，与门口的水平距离眯0.1-0.2M，接线出口应向下。二安全用电组织措施1、 建立安全检查制度。从临时用电工程开工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值、漏电保护器动作参数，以监视临时用电工程是否安全可靠，并做好检测记录。2、 建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。3、 建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。建立安全教育和培训制度，定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。精选范本
