照片冲洗及打印技术.ppt

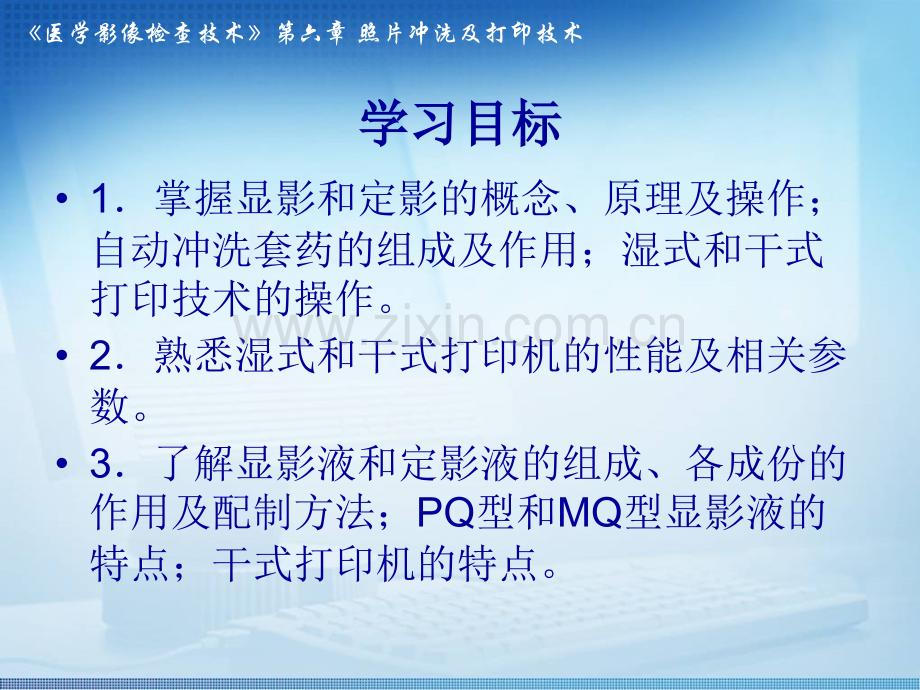

医学影像检查技术第六章 照片冲洗及打印技术第六章第六章照片冲洗及打印技术照片冲洗及打印技术医学影像检查技术第六章 照片冲洗及打印技术学习目标学习目标1掌握显影和定影的概念、原理及操作；自动冲洗套药的组成及作用；湿式和干式打印技术的操作。2熟悉湿式和干式打印机的性能及相关参数。3了解显影液和定影液的组成、各成份的作用及配制方法；PQ型和MQ型显影液的特点；干式打印机的特点。医学影像检查技术第六章 照片冲洗及打印技术第一节第一节 照片冲洗技术照片冲洗技术医学影像检查技术第六章 照片冲洗及打印技术一、手洗一、手洗X X线照片技术线照片技术医学影像检查技术第六章 照片冲洗及打印技术（一）感光原理（一）感光原理光化学反应:在自然界中有许多种物质遇到光后能引起化学反应，这种现象称为光化学反应。例如：光合反应、光水解反应、光氧化还原反应等。医学影像检查技术第六章 照片冲洗及打印技术感光原理感光原理1、概念：当X线照射到胶片后，光电子与卤化银作用，光子具有的能量恰好能使反应质点（活化分子、原子、离子）的某些电子从低能级达到质点所需要的高能级。质点被光电子活化。医学影像检查技术第六章 照片冲洗及打印技术2、分析感光原理光氧化还原反应 电子跃迁：电子由低能级向高能级跃迁条件是h等于一个或几个电子能级差E。E=h。h普朗克常数。医学影像检查技术第六章 照片冲洗及打印技术 AgX见光后，处于激发状态（曝光作用），Ag还原出少量时，肉眼看不到，大部分（95%以上）未还原出Ag，但是到显影液显影出来，未曝光AgX在显影液中不显影。医学影像检查技术第六章 照片冲洗及打印技术 说明：潜影的概念 胶片曝光后，乳剂层已形成了影像只是构成影像的物质过于微小，肉眼看不到，这种影像称为潜影。医学影像检查技术第六章 照片冲洗及打印技术 光分为红、橙、黄、绿、青、蓝、紫，颜色不一样，则其h不同。紫光能量最大。说明：使AgX不感光的光叫盲色，X线胶片的盲色是红光。暗室用的光是红色的，但也不是绝对的，作实验证明。医学影像检查技术第六章 照片冲洗及打印技术（二）显影技术（二）显影技术 1.1.显影的概念及原理显影的概念及原理 显影是将已感光的卤化银用还原剂（显影剂）还原成金属银，进而形成影像的过程。医学影像检查技术第六章 照片冲洗及打印技术显影剂+卤化银显影剂氧化物+金属银+卤化氢 医学影像检查技术第六章 照片冲洗及打印技术 2.显影液的组成显影液的组成 对感光卤化银具有还原性的溶液，称为显影液。显影液是由多种成分组成，主要包括显影剂、保护剂、促进剂、抑制剂及溶剂等五种成分。显影剂显影剂 对苯二酚 米吐儿 菲尼酮（二）显影技术（二）显影技术医学影像检查技术第六章 照片冲洗及打印技术 保护剂保护剂 亚硫酸钠 作用：防止显影剂氧化；防止照片污染 促进剂促进剂 碳酸钠 氢氧化钠 偏硼酸钠等 作用：促进显影剂的电离；促使乳剂层膨胀；稳定显影液pH值 抑制剂抑制剂 溴化钾 有机防灰雾剂等 作用：防止照片灰雾的产生。防灰雾剂 溶剂溶剂 （二）显影技术（二）显影技术医学影像检查技术第六章 照片冲洗及打印技术 3.3.显影液的种类显影液的种类PQPQ型显影液性能特点：型显影液性能特点：具有明显的超加和性；具有良好的保存性和显影能力的持续性；照片处理容量大；显影颗粒性好；显影中的着色污染少。MQMQ型显影液性能特点：型显影液性能特点：具有明显的超加和性；显影作用在显影初期较快；米得含量多时，对强、弱感光部分显影作用差异小，影像反差低；对苯二酚含量多时，影像反差高。（二）显影技术（二）显影技术医学影像检查技术第六章 照片冲洗及打印技术 4.4.显影液的配制显影液的配制 配方 配制方法 5.5.显影操作方法显影操作方法 温度控制可采用间接加温或恒温调节器，将显影液的温度控制在18C20C 每日使用之前检查药液面上是否漂有油样二色性氧化物，若有，用胶片保护纸吸附除去（二）显影技术（二）显影技术医学影像检查技术第六章 照片冲洗及打印技术 显影液面保持超出胶片上缘12cm以上 夹持胶片应平整牢固，不得沾上药液、赃物等 迅速将胶片放入显影液中，并上下活动几次，以免气泡附着 胶片放入后立即计时，显影一般5min左右 显影结束取片时，尽量把片上的药液回滴入桶内，以减少药液的消耗 显影应在安全灯下进行操作，在暗室里应关掉手机（二）显影技术（二）显影技术医学影像检查技术第六章 照片冲洗及打印技术（三）中间处理（三）中间处理中间处理有三种途径：显影水洗定影；显影停显定影；显影水洗停显定影。第三种中间处理方式最好停显液的配制，可在1000ml水中加入30%醋酸1015 ml。停显液的pH值应在5以下 医学影像检查技术第六章 照片冲洗及打印技术（四）定影（四）定影 1.定影的概念及意义定影的概念及意义 定影是将胶片中未感光的卤化银溶解掉，使影像固定下来的过程。医学影像检查技术第六章 照片冲洗及打印技术（四）定影（四）定影 2.2.定影液的组成及作用定影液的组成及作用 定影剂定影剂 常用的定影剂有硫代硫酸钠（Na2S2O3，也称海波）和硫代硫酸铵(NH4)2 S2O3。保护剂保护剂 亚硫酸钠作用：防止定影液中定影剂被氧化；防止硫代硫酸盐遇酸分解析出硫；稳定定影液性能。医学影像检查技术第六章 照片冲洗及打印技术（四）定影（四）定影中和剂中和剂 为酸性物质，常用的有冰醋酸（CH3COOH）、硼酸（H3BO3）等。作用：中和胶片上的碱性显影液；使定影液呈酸性，将pH值控制在4.06.0之间；促使乳剂膜收缩。医学影像检查技术第六章 照片冲洗及打印技术（四）定影（四）定影坚膜剂坚膜剂 为对胶片乳剂起固定和收敛作用的药剂。常用的坚膜剂为钾矾和铬矾。K2SO4Al2(SO4)324H2O K2SO4Cr2(SO4)324H2O 作用：使胶片乳剂硬化和收敛溶剂溶剂 水医学影像检查技术第六章 照片冲洗及打印技术（四）定影（四）定影 3.定影原理的化学反应定影原理的化学反应 AgBr+Na2S2O3AgNaS2O3+NaBr 生成物难溶于水3AgNaS2O3+Na2S2O3Na5Ag3(S2O3)4 生成物易溶于水医学影像检查技术第六章 照片冲洗及打印技术（四）定影（四）定影 4.4.定影液的配制定影液的配制 5.5.定影操作定影操作定影液温度一般控制在16C24C；放入定影液的片夹应按前后顺序依次放置胶片定透的时间应为白色乳剂变透明所需时间的3倍，一般时间为1030min医学影像检查技术第六章 照片冲洗及打印技术（五）水洗与干燥（五）水洗与干燥 1.水洗水洗 2.干燥干燥教育部“十一五”国家级规划教材医学影像检查技术二、自动洗片技术二、自动洗片技术医学影像检查技术第六章 照片冲洗及打印技术按冲洗速度分类 3min30s洗片机、90s洗片机、45s洗片机按冲洗容量分类 小型台式冲洗60张/h（254mm305mm）胶片 中型冲洗130张/h（254mm305mm）胶片 大型冲洗500张/h（254mm305mm）胶片按自动洗片机结构分类 压力室结构和“U”型结构槽式冲洗机（一）自动洗片机的种类（一）自动洗片机的种类医学影像检查技术第六章 照片冲洗及打印技术（二）安置方式（二）安置方式1.全明室安置方式 2.半明室安置方式 3.整机配套联接方式医学影像检查技术第六章 照片冲洗及打印技术（三）自动洗片机的组成（三）自动洗片机的组成传输系统控制系统温度控制系统循环系统补充系统干燥系统医学影像检查技术第六章 照片冲洗及打印技术医学影像检查技术第六章 照片冲洗及打印技术医学影像检查技术第六章 照片冲洗及打印技术医学影像检查技术第六章 照片冲洗及打印技术自动冲洗的显影套液和定影套液的工作原理与手洗显、定影原理相同由于自动冲洗套药冲洗时间缩短在1分钟内，故套液的显、定影温度提高至30左右。与此相适应的是套液中增加有机防灰雾剂等成分现在市场上出售的都是已配置好的套液，一般不公布其具体的成分（四）自动冲洗套药（四）自动冲洗套药医学影像检查技术第六章 照片冲洗及打印技术（五）自动洗片技术的优缺点（五）自动洗片技术的优缺点 1.1.优点优点 （1）能保持稳定一致的胶片冲洗效果，良好的照片质量，避免人工操作中人为的差异；（2）促进X线摄影条件规范化、自动化、减少照射剂量；（3）胶片处理时间短，速度提高，利于及时诊断；（4）操作中手不接触药液，避免污染胶片的可能性；医学影像检查技术第六章 照片冲洗及打印技术（5）为照片质量控制与管理提供了可能性；（6）大大减少了暗室人工操作程序，改善了工作环境；（7）减少药品处理程序，由药品污染胶片的机会减少；（8）暗室小，减少人力、物力的浪费。（五）自动洗片技术的优缺点（五）自动洗片技术的优缺点医学影像检查技术第六章 照片冲洗及打印技术 2.2.缺点缺点 （1）价格高；（2）管理水平要求高；（3）有出现机械、电气故障的可能性，故障损耗费用大；（4）冲洗标准化，通融性差。（五）自动洗片技术的优缺点（五）自动洗片技术的优缺点医学影像检查技术第六章 照片冲洗及打印技术（六）自动洗片技术的管理（六）自动洗片技术的管理 1.1.显影的管理显影的管理（1 1）显影液的配制）显影液的配制 溶剂溶剂 理想的溶剂为蒸馏水。显影液的配制显影液的配制 自动冲洗液均为浓缩液。使用时按生产厂家的说明按比例混合。由A、B、C液配制的显影液为显影补充液，放入显影槽及显影补充筒内。医学影像检查技术第六章 照片冲洗及打印技术（2 2）显影管理的内容与方法）显影管理的内容与方法显影管理的内容显影管理的内容：启动液添加量、显影温度、显影补充量、空气净化，显影液更换日期等。显影管理的方法显影管理的方法：感光测定法（密度管理法）、pH值测定法、溴离子浓度测定法、比重法等。（六）自动洗片技术的管理（六）自动洗片技术的管理医学影像检查技术第六章 照片冲洗及打印技术 2.2.定影的管理定影的管理（1 1）定影液的配制）定影液的配制（2 2）定影液的管理内容与方法）定影液的管理内容与方法 定影液的活性与定影液的温度、疲劳度、补充量以及pH值等因素相关。当前定影的管理方法是：胶片透明时间的测定；胶片最低干燥温度的测试；残留银、残留海波的测试；pH值的测试。（六）自动洗片技术的管理（六）自动洗片技术的管理医学影像检查技术第六章 照片冲洗及打印技术 3.水洗的管理水洗的管理 4.干燥的管理干燥的管理 照片干燥不良的可能原因是：干燥温度过低；干燥组件中的湿度高；空气的流量不足；定影液疲劳。（六）自动洗片技术的管理（六）自动洗片技术的管理医学影像检查技术第六章 照片冲洗及打印技术
