网络工程项目计划书.doc

.

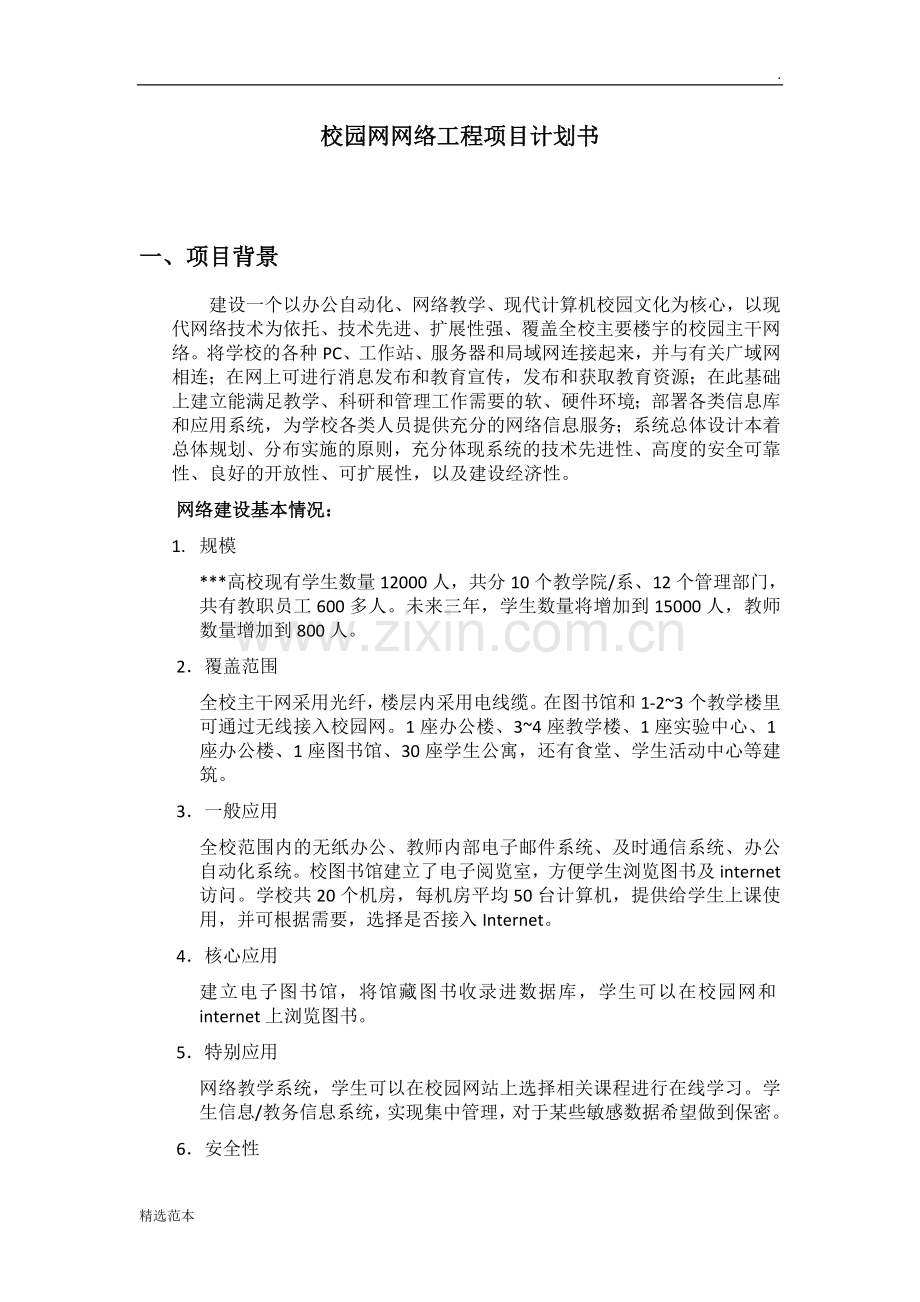

校园网网络工程项目计划书

一、项目背景
建设一个以办公自动化、网络教学、现代计算机校园文化为核心，以现代网络技术为依托、技术先进、扩展性强、覆盖全校主要楼宇的校园主干网络。将学校的各种PC、工作站、服务器和局域网连接起来，并与有关广域网相连；在网上可进行消息发布和教育宣传，发布和获取教育资源；在此基础上建立能满足教学、科研和管理工作需要的软、硬件环境；部署各类信息库和应用系统，为学校各类人员提供充分的网络信息服务；系统总体设计本着总体规划、分布实施的原则，充分体现系统的技术先进性、高度的安全可靠性、良好的开放性、可扩展性，以及建设经济性。
网络建设基本情况：
1. 规模
***高校现有学生数量12000人，共分10个教学院/系、12个管理部门，共有教职员工600多人。未来三年，学生数量将增加到15000人，教师数量增加到800人。
2．覆盖范围
全校主干网采用光纤，楼层内采用电线缆。在图书馆和1-2~3个教学楼里可通过无线接入校园网。1座办公楼、3~4座教学楼、1座实验中心、1座办公楼、1座图书馆、30座学生公寓，还有食堂、学生活动中心等建筑。
3．一般应用
全校范围内的无纸办公、教师内部电子邮件系统、及时通信系统、办公自动化系统。校图书馆建立了电子阅览室，方便学生浏览图书及internet访问。学校共20个机房，每机房平均50台计算机，提供给学生上课使用，并可根据需要，选择是否接入Internet。
4．核心应用
建立电子图书馆，将馆藏图书收录进数据库，学生可以在校园网和internet上浏览图书。
5．特别应用
网络教学系统，学生可以在校园网站上选择相关课程进行在线学习。学生信息/教务信息系统，实现集中管理，对于某些敏感数据希望做到保密。

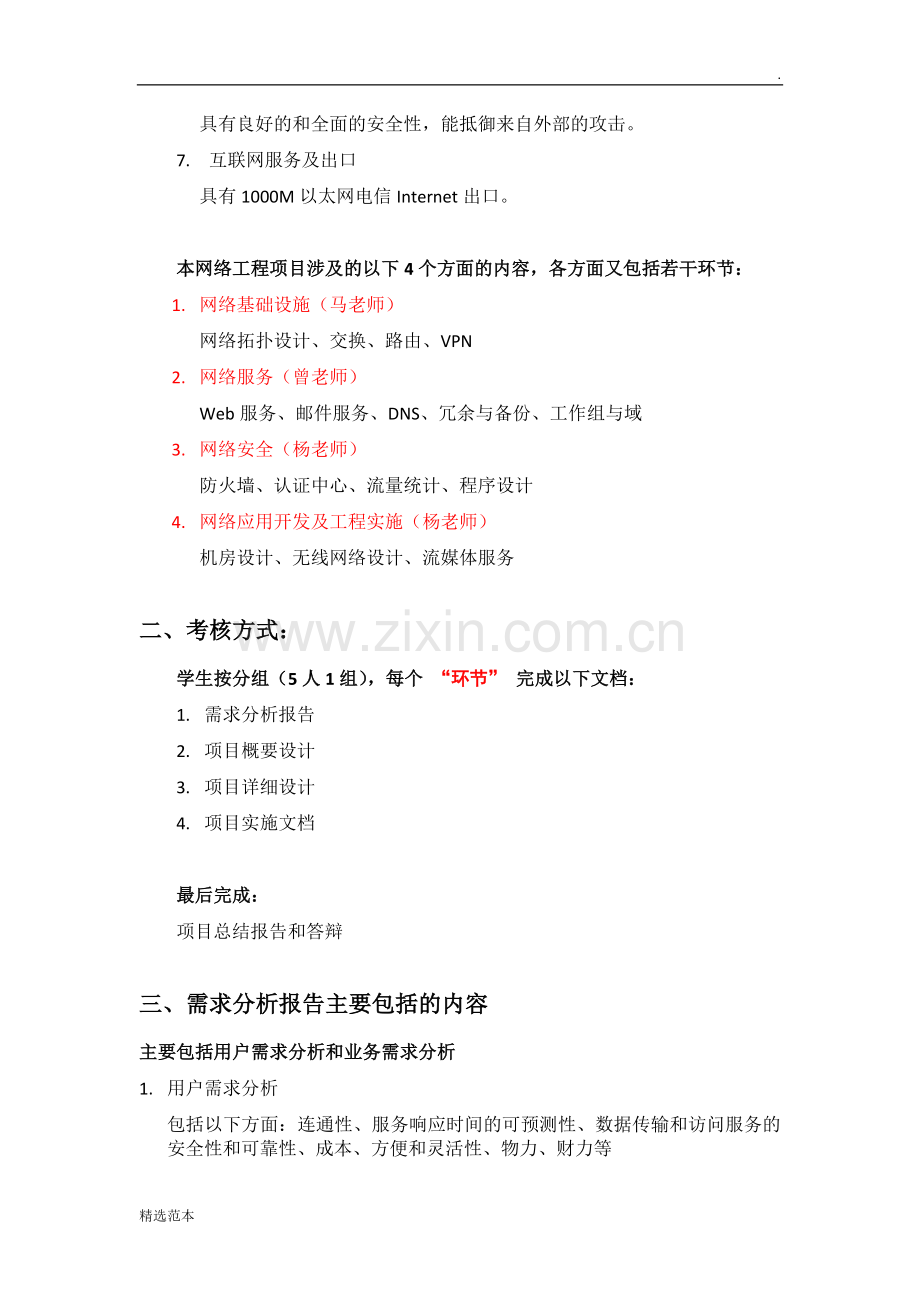

6．安全性
具有良好的和全面的安全性，能抵御来自外部的攻击。
7. 互联网服务及出口
具有1000M以太网电信Internet出口。

本网络工程项目涉及的以下4个方面的内容，各方面又包括若干环节：
1. 网络基础设施（马老师）
网络拓扑设计、交换、路由、VPN
2. 网络服务（曾老师）
Web服务、邮件服务、DNS、冗余与备份、工作组与域
3. 网络安全（杨老师）
防火墙、认证中心、流量统计、程序设计
4. 网络应用开发及工程实施（杨老师）
机房设计、无线网络设计、流媒体服务

二、考核方式：
学生按分组（5人1组），每个 “环节” 完成以下文档：
1. 需求分析报告
2. 项目概要设计
3. 项目详细设计
4. 项目实施文档

最后完成：
项目总结报告和答辩

三、需求分析报告主要包括的内容
主要包括用户需求分析和业务需求分析
1. 用户需求分析
包括以下方面：连通性、服务响应时间的可预测性、数据传输和访问服务的安全性和可靠性、成本、方便和灵活性、物力、财力等
2. 业务需求
包括以下方面：企业应用类型、上网需求的业务、数据共享模式、带宽需求、升级需求、加密系统、网络拓扑设计、应用的可靠性和安全性要求、物力、财力等
3. 具体应用需求
包括以下方面：功能、应用规模、可靠性和安全性要求、支撑环境需求、升级需求等

考核方式：
提交“***需求采集表”和“***需求分析报告”

四、概要设计主要包括的内容
1. 系统建设概述
系统建设的目标，可完成的功能
2. 影响系统建设的约束因素
从需求文档中提取需求约束，包括：
² 系统应当遵循的标准和规范
² 运行平台或环境的约束（软件、硬件、周边环境）
² 接口/协议的约束
² 质量和性能的约束，如：正确性、明确性、可维护性、可伸缩性、可扩展性、模块化、兼容性、可靠性、安全性、可用性、健壮性、易用性、……
² 用户习惯/惯例的约束
² 用户受教育程度、计算机技能等可能对系统设计和应用产生影响的因素
² 针对某一类系统特别的约束
……
3. 说明系统建设的思路和策略
使用的技术、理论和方法的说明
4. 系统主要组成或部署架构

考核方式
提交“***概要设计文档”

五、详细设计/实现主要包括的内容
1. 目标或功能详细说明
2. 主要技术及其特点说明
3. 软件、硬件环境要求
4. 版本来源及其成本的说明
5. 和同类主流产品的比较
6. 详细配置过程说明
7. 功能使用和维护方法的说明

考核方式：
提交“***详细设计或实现报告”

六、项目实施文档
1. 实施内容和进度安排（可用甘特图表示）
2. 实施的条件和措施（人员、
3. 工程施工文件
4. 项目验收报告

考核方式：
提交相关的“***项目实施文档”

七、项目总结报告和答辩
1. 项目名称
2. 小组成员及其在各部分中所承担的主要工作
3. 项目主要的工作内容
4. 对项目的技术含量进行评估
5. 项目的特色（或亮点）说明
6. 小组每个成员的工作总结报告（不少于2000字）

考核方式
提交校园网网络工程项目总结报告，答辩

八、举例说明：
以下通过本次项目实际的其中一个内容的一个环节：网络拓扑设计与建设说明如何完成本次项目实践。
网络拓扑设计——需求分析
1. 首先确定网络的规模涉及以下方面的内容，可以设计样式新颖的需求采集表：
n 联网结点地理分布
n 哪些部门需要进入网络
n 哪些资源需要上网
n 各部分多少网络用户，用户分布等
n 采用的传输介质和什么档次的设备
n 网络及终端设备的数量

2. 其次还要基本明确以下指标：
n 网络的接入点（访问网络的入口）的数量（具体到院系、部门、楼层、机房等）
n 网络接入点的分布位置和接入方式
n 网络连接的转接点分布位置（比如1号楼通过3号楼转接到2号楼）
n 网络设备间的位置
n 网络中各种连接的距离参数
n 其它结构化综合布线系统中的基本指标

3. 进一步考虑冗余连接的需要

网络拓扑设计——概要设计
1. 网络拓扑概述
n 拓扑设计的目标
n 拓扑设计的主导思想
n 采用的主要传输技术
2. 影响设计的约束因素
n 遵循的标准或规范
n 地理条件的限制
n 软件、硬件环境的限制
n 可维护性、可伸缩性、可扩展性的要求
n 可靠性、安全性、可用性的要求
n 性能方面的要求
n 某些部门之间特别的连接要求
n ……
3. 用Visio绘制简要的网络拓扑结构示意图，体现设计思路和策略
在拓扑图上标记子网边界（子网边界的划分根据管理的需要，可以是楼名、院名、部门名等）
4. 结合需求分析的结果，考虑未来网络扩容的需要，给出合理扩容设计思路

网络拓扑设计——详细设计/实现
1. 拓扑结构设计细化
可以从以下几个方面入手，结合概要设计中提出的约束因素，给出具体的设计方案。
a) 主干网
b) 图书馆
c) 教学楼
d) 宿舍楼
e) ……

具体设计中，应该体现：介质类型、传输带宽、长度（或覆盖范围）、地理走向、连接方式及接口类型、接入点数量、布线方式等技术要求。
还应包括投资概算（原材料、施工）（视时间是否充裕而定）

2. 给出网络扩容的解决方法
比如3年后，当要增设线缆、接入点等，如何实施。

网络拓扑设计——项目实施文档

1. 实施内容和进度安排（用甘特图表示）
2. 实施的条件和措施（人员、前期准备工作）
3. 结构化综合布线的实施
参照的标准和规范
至少提供一个楼的综合布线方案，包括：布线图、双绞线/光纤布线方案、测试方案等。
4. 提供模拟的工程实施单据
现场勘查表、工程施工任务书、用工计划、用工协议、工程施工进度表、材料设备供货时间表、会议纪要、工程预算表、工程施工预算表、设备材料进货检验单、工程开工报告、设计变更单、施工日志、质量工程检查记录、系统调试合格证书、竣工报告单、验收申请单。
5. 验收测试
验收测试报告应该针对每一项测试，包括：测试项目、测试环境、测试方法、测试用例、测试结果等。可以用表格方式进行测试结果的记录。
给出是否测试通过的评价。
