工程测量AⅡ试题A及答案剖析.doc

工程测量AⅡ 试题(A)
学号：
姓名：
得分：
一.填空（3分×6=18分）
1.测设和测绘的区别是 两者是一个相反的过程，前者是将图上设计好的建筑物标定于实地，而后者是把地表的地物地貌通过量测，取得数据并绘制成图（或建立地形数据库） 。
2.铁路新线定测阶段的主要测量工作有 中线测量（放线与中桩测设），水准点高程测量，中桩高程测量，横断面测量 。
3.用偏角法详细测设曲线时,当置镜点到测设点的曲线走向为左转时,其测设点的偏角(水平度盘读数)应为 反 拨。
4. 全天候的实时定位，测点间不要求通视，高精度的相对定位 等是全球定位系统(GPS)的几大优点。
5.桥梁施工测量的内容包括 桥梁施工控制网的测量，桥轴线长度的测定，墩台中心的定位，桥墩台纵横轴线的测设及墩台细部放样、梁部放样 。
6.按变形性质分，建筑物的变形可分为 静态 和 动态 变形两类。其中对 静态
类变形，通常采用周期性重复观测的方法求取变形量。

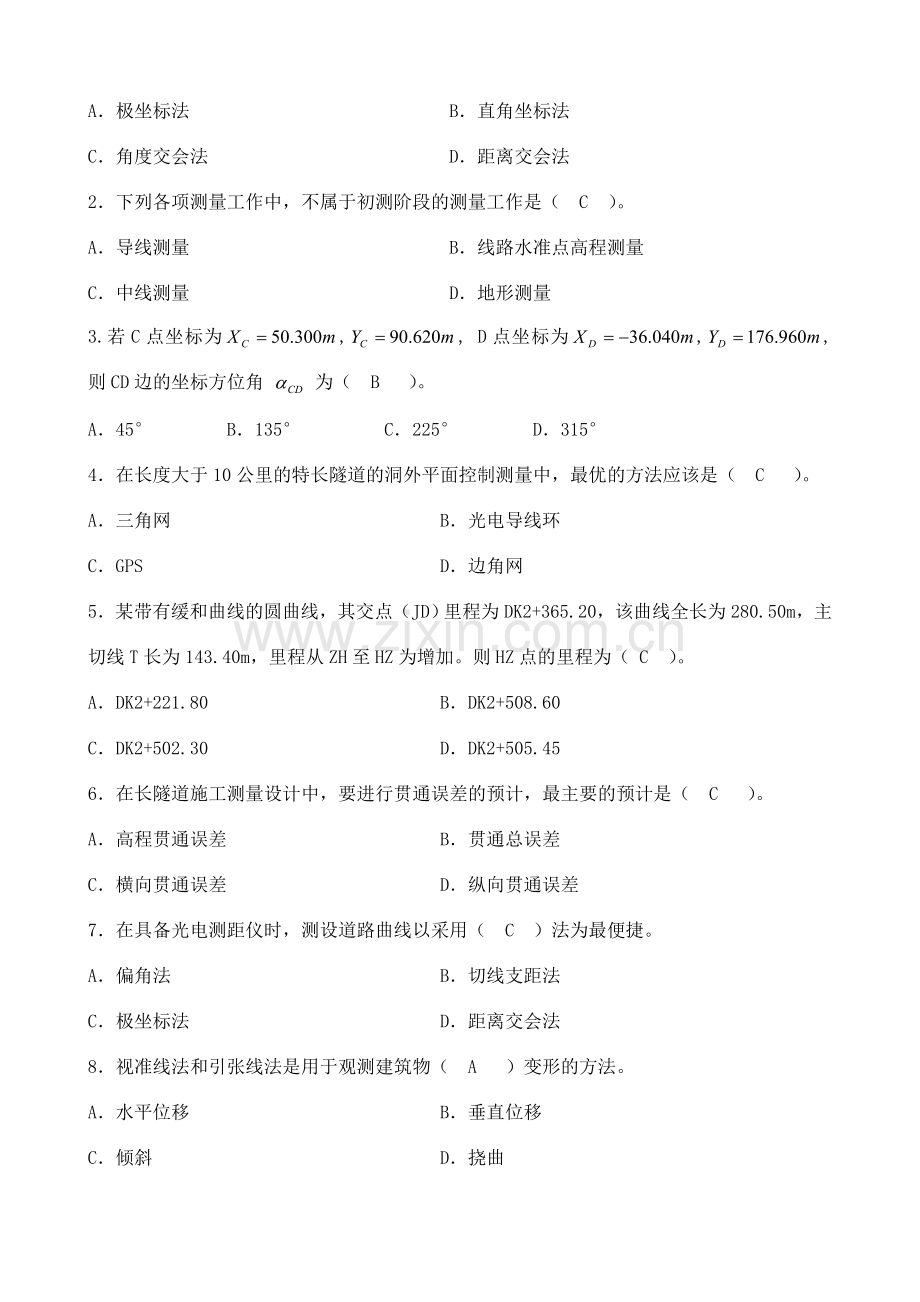

二．单选题（将正确答案填入括号内）（2分×8=16分）
1．当地面平坦，量距方便，且待测点与控制点（或已知点）间距离小于一整（钢）尺长时，这时常采用（ D ）测设点位。
A．极坐标法 B．直角坐标法
C．角度交会法 D．距离交会法
2．下列各项测量工作中，不属于初测阶段的测量工作是（ C ）。
A．导线测量 B．线路水准点高程测量
C．中线测量 D．地形测量
3.若C点坐标为,, D点坐标为,,则CD边的坐标方位角 为（ B ）。
A．45° B．135° C．225° D．315°
4．在长度大于10公里的特长隧道的洞外平面控制测量中，最优的方法应该是（ C ）。
A．三角网 B．光电导线环
C．GPS D．边角网
5．某带有缓和曲线的圆曲线，其交点（JD）里程为DK2+365.20，该曲线全长为280.50m，主切线T长为143.40m，里程从ZH至HZ为增加。则HZ点的里程为（ C ）。
A．DK2+221.80 B．DK2+508.60
C．DK2+502.30 D．DK2+505.45
6．在长隧道施工测量设计中，要进行贯通误差的预计，最主要的预计是（ C ）。
A．高程贯通误差 B．贯通总误差
C．横向贯通误差 D．纵向贯通误差
7．在具备光电测距仪时，测设道路曲线以采用（ C ）法为最便捷。
A．偏角法 B．切线支距法
C．极坐标法 D．距离交会法
8．视准线法和引张线法是用于观测建筑物（ A ）变形的方法。
A．水平位移 B．垂直位移
C．倾斜 D．挠曲
三.多项选择（将正确答案填入括号内）（2分×5=10分）
1．铁路新线定测阶段的主要测量工作有（ A、B、C ）。
A．中线测量 B． 线路水准点高程和中桩高程测量
C．线路横断面测量 D． 导线测量
2．依据地形条件和仪器设备等的状况，中线放线的主要方法有（ B、C、D ）。
A．前方交会法 B．拨角法
C．支距法 D．极坐标法
3．在定测中桩高程测量中，必须作为转点的桩为（ C、D ）。
A．百米桩 B．加桩
C．直线转点 D．曲线起终点
4．变形（观测）点水平位移的观测方法中,最常用的有（ A、B ）。
A．前方交会法 B．极坐标法
C．距离交会 D．直角坐标法
5．带有缓和曲线的圆曲线，其主点是（ A、B、D ）。
A．直缓与缓直点 B．缓圆与圆缓点
C．直圆和圆直点 D．曲中点
四.问答题（6分×4=24分）
1． 在初测导线成果计算时，什么情况下要进行两化改正？什么是两化改正？
答：当初测导线与国家（大地）控制点联测时，需要进行两化改正。首先是将坐标增量改化到大地水准面上，再改化到高斯平面上

2． 为提高隧道的横向贯通精度，在洞外平面控制采用导线或三角网布网时，都必须注意哪两条基本要求？为什么？
答：为减弱测角误差对横向贯通精度的影响，应尽量减少导线边数或三角形个数；为减弱测边误差对横向贯通精度的影响，应使导线环或三角网的延伸方向尽量与贯通方向垂直。

3． 建筑物的变形观测的目的是什么？其观测频率取决于什么？
答：一是监视变形的发展变化，以便即时采取补救措施。二是为了检验设计是否合理，为提高设计质量提供科学依据。变形观测的频率取决于荷载的变化及变形的速率。

4． 试述用光电测距仪任意点置镜极坐标法详细测设图中铁路曲线的步骤。
图中JD，ZH，HY，QZ等已测设好，曲线上各主点里程已计算出（即已知），图中 为障碍物。
提示：应写出需测量哪些数据，解算并测设哪些数据，并将测设关系标注于图上。

P
QZ
ZH
HY
JD
答：（1）选定一与曲线通视良好的P点。Cn
（2）置镜于ZH，测量图中Q角与距离dZH～P。（3）以ZH为原点建立测量坐标系，如图。（4）由Q角求出аZH～P。=360。-θ。（5）由dZH～P。及аZH～P求得P点坐标Xp，Yp。（6）由曲线上某测设点i大致里程用切线支距公式求出i点得切线坐标Xi’，Yi’。（首先应由里程判定其在缓和曲线上或在圆曲线上，以便使用公式）。（7）将i点得切线坐标Xi’Yi’换算成测量坐标Xi，Yi。（8）通过i点与P点坐标反算出dpi和аpi，则ßi＝аZH～P－аpi。（9）置镜于P点，后视ZH，由dpi，ßi测设出i点。
五.计算题（8分×4=32分）
1. 在一斜坡上用一支钢尺放样已知长度为56m的水平距离。已知该斜坡的倾角为10°00′,该钢尺的尺长方程式:。放样时的温度为，拉力与检定时一致，试计算应放样出的倾斜(名义)距离为多少？
解：

C
A
P2
E
B
2. 已知某直线桥的施工平面控制网各控制点A,B,C,E及水中2号墩中心点的设计坐标如下表，各控制点间互相通视，试计算用角度交会测设出点的测设数据，并简述其测设方法（角度计算准确到“秒” ）。
点号
X(米)
Y(米)
坐标方位角
A
-23.125
-305.440

85°40′13″
B
0
0
91°27′42″
C
-9.033
354.024
E
400.750
0

P2
248.516
0

解：

各水平角如图：

测设方法：（1）置镜于A，后视B点，反拨得AP2方向；置镜于C，后视B。正拨得CP2方向；置镜于B，后视E得BP2方向，此三个方向相交得P2点。

3. 已知一左转曲线，缓和曲线长，ZH点里程为DK6+374.50，曲线全长为150.86m，缓和曲线切线角。该曲线各主点及交点已测设完毕，相邻各主点（含交点）均互相通视，试用偏角法详细测设出ZH～QZ段。
要求：缓和曲线部分每10m测设一点，圆曲线部分测设里程为20m的整数倍桩，并绘出各置镜点的测设示意图。
附：曲线测设资料表
置镜点名称
及里程
测设点名称
及里程
曲线长（m）
偏角
(水平度盘读数)
1）后视点名称及水平度盘读数配置值
2）测设简要说明
ZH DK6+374.50

以后视于JD

DK6+384.50
10

+394.50
10

HY’+404.50
10

HY+404.50

以后视于ZH

+420
15.50

+440
20

+449.93
9.93

解：（1）HY的里程为DK6+404.50，QI里程为DK6+449.93
（2）
（3）缓和曲线上，
（4）圆曲线部分：
4.上题中，若HY点与里程DK6+440不通视，问如何用偏角法测设出该点。
解：
（1） 在HY点置镜测设出+420点时，应在该点桩上准确到定出点位，并钉钉，以示点位。
（2） 由图知
（3） 置镜于DK6+420点，以后视HY，当照准部转到时，即为测站到测设点（+440）的方向，在此方向上前量20m，即得+440点。
