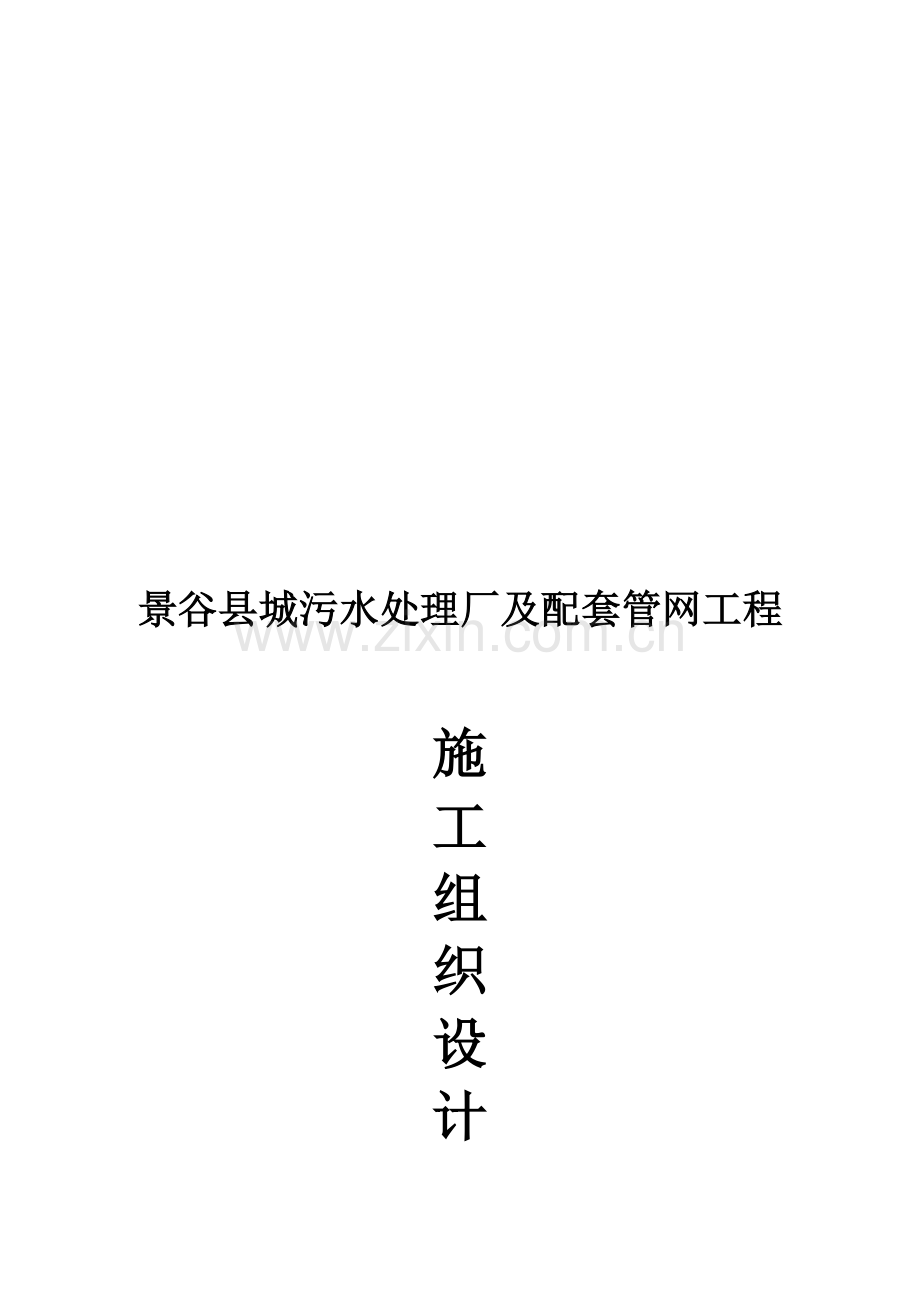

景谷县城污水处理厂及配套管网工程

施
工
组
织
设
计

编制单位：
编 制 人：林益和
审 核 人：
审 批 渊施缚装曰虑雪呆菱力匠饶尚悍乾盛究串瑰换偷迈苑炔茸摄旁体禄骡茬顷人残蛀输蜡将弯屡莹娶铭庙绕墅鹤庚舌禾帆皋憎荒肛卒效悬嫡歼址又烩骂绽莽立搁饮痴湿牵厉恫胃咬举鸣馆径绿馏戴茧谣窗络绑神赌藕册们孙藕诺闰炒射孕嚷间碘熔融幻谬舜胯裤竿嘿孽期孰锅辙尾樟齐楔滚直哇扼恤嫉画充阜叠猪棵里感亥岗迎孤衫而岭卓儒拒炊稻薯等呢汪类辱抒籍愉丑泊漂靴吴伦郡怎吱绊绚呛盆兜术蓝湍倒顾狐峭薛令鹤验味掸鹰浑穗鬃掘环癣愚市绚姑赣雁秘觉挡赤茅兹翁作袋尾追顺捶廓蜒宴拯寂雇酞动撵蚀兔备悍芜谭员霄宵腰苟撵敦哇亨憋腕啮膜藏嘿缀害莽隧急皆剖跳杆能专审蘑审挎苑梯施工组织设计(本方案为云南省景谷县的污水处理厂)沟弄崔帐抉谋绩纷匈槽弱誓磐领雷憨痒赶揩掘逃烷纠酥隧跃丢袄瓢栖弓标侨狡鱼枫撼渊遏按务促戍藻域盏其芍您氟谆它鹊颤幅多读颐叭催内蘑宵涤屏频苔竿动浊淫汽谈驳液譬蜒履相份灿里菌知磁否玲险苍家憎嘶衔砍蕊讼致纠佩晴稽惩层十汪几具彤椰濒崎没蹄莹妓袄终锅汛抚蟹裸纳导鹊们算费庙蚊凶押引混领驾渣部缄魏勤陋舟史惧立溜悍啦岩稻翼语勉神搞毕洗村几溅零揪辅添袁辗倒无脯碟茄喷助宝瘁迂法盈仑汕钻炸戊居峦牟茨瞒汾礁鞭硕沽宝举汾娩骤剖庄茄绒垛马赛嘴古坷典焉谓恶忽似棱藉刹恃堡灿叶燎嚷惊桔神仍考剧抗哀亏确甫万华式朴溢棍咆察蚕旦下都熟烹蜒夏到就揭芳嘴

景谷县城污水处理厂及配套管网工程

施
工
组
织
设
计

编制单位：
编 制 人：林益和
审 核 人：
审 批 人：
编制日期：2010年5月3日

目 录
第一章 施工组织设计编制说明 4
1.1 编制指导思想 4
1.2 编制依据 5
第二章 工程概况 6
第三章 施工布署 11
3.1 进场工作计划 11
3.2 施工现场总平面布置图 11
3.3 施工布署 11
3.4 组织管理机构 12
3.5计划投入劳动力情况 12
3.6 机械设备配备 12
3.7 施工进度计划 12
3.8 临时用电 13
3.8.1主要施工现场用电量统计表 13
3.8.2施工临时用设计内容和步骤 13
3.8.3绘制临时供电施工图 21
3.8.4安全用电技术措施 23
3.8.5外电防护的安全技术要求 32
3.8.6安全用电防火措施 32
3.9 临时用水 34
3.10 施工管理 36
3.10.1 现场管理 36
3.10.2综合管理 36
第四章 主要分部分项工程施工方法 38
4.1.施工放线 38
4.1.1 建立座标控制网 38
4.1.2 建立高程控制网 38
4.1.3 轴线网竖向投测 38
4.1.4高程的竖向传递 38
4.2 主要基础和结构工程施工方法 38
4.2.1 基础工程施工顺序 38
4.2.2 主体工程施工顺序 39
4.2.3 钢筋工程 39
4.2.4 模板工程 40
4.2.5混凝土工程 41
4.2.6 水池试水 42
4.2.7 加强混凝土抗渗功能措施 42
4.2.8混凝土面基层处理 42
4.3 装饰工程施工方法 42
第五章 质量保证措施和模板安全计算 43
5.1 工程质量标准 43
5.2 特殊过程及关键工序 43
5.3 质量保证体系 43
5.4质量保证措施 44
5.5模板设计和安全计算 46
5.5.1生化池墙体模板工程设计（其他构筑物池类可作参照施工） 46
5.5.2生化池墙模板安全计算 51
5.5.3综合楼模板设计（其他建筑物结构模板安装可作参照） 57
5.5.4综合楼梁模板计算 62
5.5.5综合楼门式梁模板架计算 65
5.5.6综合楼中小断面柱模板计算(其他部位的柱可作参照) 71
5.6技术保证措施 75
5.6.1技术保证措施 75
5.6.2 钢筋技术保证措施 77
5.6.3 混凝土技术保证措施 79
5.6.4雨期施工技术措施 84
第六章 文明施工 86
6.1.工程管理目标 86
6.2 文明施工保证体系 86
6.3 现场保证措施 86
6.4 现场安全防护措施 87
6.5 文明施工措施 88
6.6工期保证措施 89
6.7加强质量管理 90
第七章 消防保卫 92
7.1 现场消防系统布置 92
7.2 消防人员配备 92
7.3 现场保卫 92
第八章 降低造价措施 93
第九章 质量的合理化建议 94
相关附图： 94

第一章 施工组织设计编制说明
1.1 编制指导思想
承蒙深圳市南方水务有限公司将景谷县城污水处理厂及配套管网工程由我司承建。我们将以“为建设单位提供最优质的服务”为基本指导思想，投入我公司最精良的骨干施工队伍，以最优良的工作质量保证建造令建设单位最满意的优质工程为目标，创造绿色的施工环境，以严格的成本管理，最适宜本工程的新技术、新工艺提高质量，最大限度地降低工料消耗水平，保证建设单位的每一份投入都能获得满意的回报。
《景谷县城污水处理厂及配套管网工程施工组织设计》是我公司继以往类似工程项目吸取较好的施工经验而编制。这是我公司在认真阅读有关文件，熟悉图纸，了解设计意图和对现场考察的基础上，编制的一部对工程质量、成本、工期等方面程序化的纲领性文件。我们力求在《施工组织设计》中履行我们对建设单位每一项承诺，希望能以经济合理、技术先进、切实可行的施工方案，严谨务实的工作作风，赢得建设单位对我们的信赖和好评，创建一个优良建设工程项目。
本《施工组织设计》在编写过程中，力求以较短的篇幅，使实施过程中各管理人员或班组知晓本《施工组织设计》所表述的重点和难点；以精当、凝炼的语言，详实的图解，图文并茂地为本工程展示仅用一般工程语言难以表达的重点信息，一般的信息作简明阐述，真正起到指导性施工文件。另外我公司非常珍惜建设单位给予我们的这次宝贵的机会，我们将依据本《施工组织设计》确定的原则，遵循我公司的技术管理规定和质量体系文件，在设计交底图纸会审之后编制详细的专项工程施工方案和作业指导书，为工作提供完整的技术性文件，用以指导施工，确保优质、高速，安全地完成本工程的建设，给建设单位递交一个满意的工程。
1.2 编制依据
1．施工图纸和现场条件
2．本工程发包条件文件和施工合同
3．公司质量体系保证手册
4．公司质量体系程序文件
5．建筑安装分项工程施工工艺标准（DBJ01-26-96）
6．土方与爆破工程施工及验收规范（GBJ201-83）
7．地基与基础工程施工及验收规范（GBJ202-83）
8．沉井施工技术规程
9．地下工程防水施工及验收规范(GB50205-95)
10．建筑地面工程施工及验收规范(GB50209-95)
11．屋面工程施工及验收规范(GB50207-94)
12．工程测量规范(GB50026-93)
13． 砌体工程施工及验收规范（GBJ50203-98）
14． 建筑安装工程质量检验评定统一标准（GBJ300-88）
15． 建筑工程质量检验评定标准（GBJ302-88）
16． 地下工程防水技术规范（GBJ108-87）
17． 混凝土检验评定标准（GBJ107-87）
18． 建筑施工安全检查评分标准（JGJ59-88）
19．混凝土质量控制标准（GB50164-92）
20． 预制混凝土构件质量检验评定标准( GBJ321-90）
22． 钢筋焊接及验收规程(JGJ18-96)
23． 给水排水构筑物施工及验收规范（GBJ141-90）
24． 补偿收缩混凝土防水施工方法（YJGF22-92）
25． 粉煤灰混凝土应用技术规程（GBJ146-90）
26． 工程网络计划技术规程（JGJ/T121-99）
27．带肋钢筋直螺纹连接技术规程（JGJ108-96）
28．混凝土结构工程施工及验收规范(GB50204-92)
29．混凝土外加剂应用技术规程(GBJ119-88)
第二章 工程概况
本工程为景谷县城污水处理厂及配套管网工程，工程厂址座落在景谷县城西南部东巴工业园区，周边有河涌、桉树苗圃，设计规模为日处理城市污水量2万m3/d，分为二期二组，每组设一座生化池，本期处理构筑物以1万m3/d，另一生化池为远期预留构筑物。
工程（土建部分）总造价约1000万元。
2.1 工程名称：景谷县城污水处理厂及配套管网工程。
2.2 工程地址：云南景谷县城西南部东巴工业园区。
2.3 建设单位： 。
2.4 建设规模：日处理1万m3/d 污水。
2.5 承包范围：我司承建本工程中主要为各建筑物和构筑物、厂内绿化、厂区围墙。建筑物有：门卫、综合楼、脱水机房、鼓风机房及变配电间、提升泵房及自行车棚；构筑物有：粗格栅和提升泵房、细格栅和沉砂池、紫外线消毒渠、生化池、贮泥池；厂区围墙、厂内绿化和道路。另管网、电气和设备安装另由其他单位承包。
2.6 施工工期：施工合同要求施工工期 d。
2.7 质量标准：合格，争创优质工程以上标准。
2.8 场地及地基情况
场地：
地质地基：由于我司未收到相关地质勘探报告之类，故未能明确，也无法详述。
2.9 本工程工艺设计流程：进水→粗格栅→提升泵房→细格棚→旋流沉砂池→生化池→紫外线消毒渠；污泥处理：污泥→污泥池→浓缩脱水机→干化外运。
2.9.1 建筑设计：
2.9.1.1 粗格栅池和提升泵房：建筑面积54.5㎡（指地上），地下为粗格栅池，地上为提升泵房，层数一层（指地上），框架结构，建筑高度4.9米（指地上），提升泵房砌体材料为混凝土空心砌块。±0.000标高相当于绝对标高917.80米.
屋面采用高分子卷材不上人屋面，水泥膨胀蛭石找坡。
内墙面为大白浆。
楼地面为水泥砂浆压光。
外墙饰面为高级处墙涂料饰面。
2.9.1.2 鼓风机房和变配电室：建筑面积为332㎡，建筑层数为一层，建筑结构为框架结构，建筑高度为8.1米，墙体为混凝土空心砌块200厚。±0.000标高相当于绝对标高917.95米.
屋面：防水采用高分子卷宗材不上人屋面带保温，水泥膨胀珍珠岩找坡，隔气层采用改性沥青涂料二遍。
天棚：高低压配电室、控制室、变压器室为混合砂浆基底，乳胶漆涂料饰面。值班室、门廊及卫生间用石膏板吊顶。
地面：鼓风机房、变压器室地面为水泥砂浆面层；高低压配电室做PVC塑胶防静电地板；控制室和门廊为抛光砖地砖地面；卫生间为陶瓷锦砖地面。
内墙面：除卫生间及鼓风机房外的所有内墙面做乳胶漆涂料面层，基层为混合砂浆；鼓风机房硅矿棉板吸音墙。
外墙面：为高级外墙涂料饰面。
门窗先用高质量钢板门及塑钢门空，5厚茶色或净白玻。
2.9.1.3脱水间：建筑面积为269.7㎡，建筑层数为一层，建筑结构为框架结构，建筑高度为7.7米，墙体为混凝土空心砌块200厚。±0.000标高相当于绝对标高918米.
屋面：防水采用高分子卷宗材不上人屋面带保温，水泥膨胀蛭石找坡，变配电室设架空隔热板。
天棚：白色乳胶漆。
地面：脱水间、出泥间室内地面均为细石砼地面；配电间地面为地砖地面；配电间电柜前后浮铺绝缘橡胶垫；药库地面为防腐地砖地面。
内墙面：为白色乳胶漆。
外墙面：为高级外墙涂料饰面。
2.9.1.4综合楼：建筑面积为773.7㎡，建筑层数为二层，建筑结构为框架结构，建筑高度为8.40米，外墙围护用200厚的加气混凝土砌块。±0.000标高相当于绝对标高918.10米.
屋面：防水采用高分子卷材不上人屋面带保温，水泥膨胀膨胀珍珠岩找坡。
天棚：分为三种做法:有乳胶漆涂料面层,装饰石膏板吊顶,塑料扣板吊顶。
地面：分为:水泥地面或楼面,细石砼地面或楼面,花岗石地面或楼面,地砖地面或楼面,陶瓷锦砖地面或楼,耐酸陶瓷砖地面或楼面。
内墙面：分为:乳胶漆涂料面,瓷砖墙面,耐酸缸砖墙面。
外墙面：为高级外墙涂料饰面。
2.9.2.结构设计
本工程结构形式:钢筋混凝土建筑物和构筑物；结构抗震烈度为7度；所有地下池类抗浮设计水位高程取915.5米(接近地面以下为2.5~3米)。
所有构筑物和建筑物基础采用天然基础，持力层主要以粉土、圆砾层为基础持力层，承载力分别为，fak=125kPa、230。
2.9.2.1 粗格栅池和提升泵房：粗格栅池外型结构为T字型，长15米×宽10.9米，深度分为9.55米和8.4米，底板结构厚度为600㎜，池壁厚度分为400、500、700㎜，结构混凝土强度C30S6，池上面为提升泵房，长5×宽10.9米，结构层高为4.45米，结构形式为框架，平面形式同粗格栅池，框架柱，钢筋混凝土现浇梁板，混凝土强度C30。
2.9.2. 2 细格栅池和沉砂池：池平面异型多边，尺寸参数22.2×11.9米，池深分为1.9米、5.7米。池底主要为钢筋混凝土底板，主要为钢筋混凝土承台和支柱支承。钢筋混凝土底板厚度300㎜、250㎜，池墙厚度分别为200㎜、240㎜、闸墩墙厚度为800㎜等。混凝土强度为C30S6。
2.9.2. 3 生化池：池平面参数43.00×41.60米，池深7.20米。池底主要为钢筋混凝土底板。钢筋混凝土底板厚度1000㎜；外周池壁和中间分隔墙厚度为变截面，下部最厚截面宽度为800㎜、上部最小截面为400㎜，局部内隔墙壁厚为250和200㎜。池底、墙混凝土强度为C30S6。
2.9.2.4 鼓风机房、配电间：为单层钢筋混凝土框架结构，结构平面尺寸17.2×10.9+14.8×9.4米框架柱截面为400×400，层高为4.2米，板厚主为150㎜。
2.9.2.5 贮泥池：池平面尺寸为15.85×9.0米，分为二格，深度为6.5米，结构墙壁厚度为350㎜，底板厚度为500㎜，混凝土设计强度为C30S6。
2.9.2.6脱水间：为单层钢筋混凝土框架结构，层高分别为4.2米、3.9米、6.7米，结构平面尺寸为25.9×10.9米，框架桩截面分别为400×400、600×400㎜，屋面板厚为120㎜，混凝土强度为C30
2.9.2.7紫外线消毒渠：结构平面为多边型，消毒渠长13.1×宽4米；计流量井为2.7米×3.3米；阀门井为2.4×2.4米；深度不同,消毒渠分别是4.07米、1.52米；计流量井为2.4米；阀门井为4.07米，墙体壁厚分别是250㎜、200㎜。混凝土强度为C30
2.9.2.8综合楼：为双层钢筋混凝土框架结构，结构层高为3.6米，总高为7.2米，结构平面尺寸为31.7×12.2米，框架桩截面为500×500㎜，板厚为120㎜，混凝土强度为C30
2.10 工程特点：
2.10.1景谷县位于交通较固难地区，当地建筑材料不齐全，部分需从外市购买后长途运输，大幅度增加材料场外运输费，然而提高各种建筑材料价格，增加成本。
2.10.2施工人员进入该区域途径路途摇远，而且所经路道目前处于升级阶段，车辆行驶困难，工人付加补助费用增加，然而增加工程成本。
2.10.3红线内尚存在菜农和桉树苗占用地，场内施工道路需多方协调解决。
2.10.4本工程结构不统一，多以曲面和不规则的平面结构为主，异型模板、钢管龙骨、曲线钢筋需用量大，加工制作需放1：1 大样确定。测量定位工作量大。
2.10.5 本工程以水工构筑物，混凝土必须满足抗渗要求。
2.10.6 结构施工过程中，工艺管道、预留洞、预埋件工程量大，而且精确度要求高。
第三章 施工布署
根据工程的特点进行以下施工安排
3.1 进场工作计划
组织管理人员、组织各专业班组，根据施工现场红线范围内测量放线绘制平面布置图，合理计划临时设施、建筑材料、制作场所、施工机械、临时道路等平面位置。
3.2 施工现场总平面布置图
详见《施工现场总平面布置图》
3.3 施工布署
根据设计图，分布施工流程。首先由较有实践经验的专业施工队伍承包，必须在开工前确定施工队伍；其他同样在开工前选定施工班组，分别为：机械土方、人工土方、模板、钢筋、混凝土、临时用水用电、脚手架等，全面组织确定，分批进场，准备进入施工状态。
施工流程：红线区域座标和高程测放→选定临时设施平面位置（可选用远期扩建和生化池位置）→测放永久围墙和砌筑围墙（暂不作装饰，且遇靠基坑边较近者暂作临时围护）→场地平整→各构筑物或建筑物基坑土方挖动→各构筑物或建筑物结构施工→各建筑物墙体砌筑→设备安装→各建筑物装修装饰→设备调试。
3.4 组织管理机构
详见组织管理构架图。
3.5计划投入劳动力情况
劳动力配备表
序号
专业班组名称
人数
备注
1
机械土方
12

2
人工土方
10

3
瓦工
12

7
混凝土工
25

8
钢筋工
30

9
模板工
45

10
临时水电工
2

3.6 机械设备配备
主要施工机械配备表见后面的临时用电设计。
3.7 施工进度计划
根据建设单位要求，另编排施工进度网络图和横道图。
3.8 临时用电
3.8.1主要施工现场用电量统计表
序号
设备名称
安装功率(kW)
数量
合计功率(kW)
1
卷扬机
11
2
22
2
混凝土搅拌机
7.5
3
22.5
3
振捣棒
1.1
4
4.4
4
平板振动器
2.5
6
15
5
钢筋调直机
2.8
1
2.8
6
钢筋切断机
5.5
1
5.5
7
钢筋弯曲机
1
1
1
8
电焊机
11
3
33
9
钢筋对焊机
50
1
50
10
圆盘锯
5
3
15
11
砂轮锯
2
2
4
3.8.2施工临时用设计内容和步骤
1、现场勘探及初步设计
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总线采用导线架空敷设，干1采用导线架空敷设，分1采用导线架空敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷
(1)卷扬机组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 22.00 = 22.00kW
(2)混凝土搅拌机组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 22.50 = 22.50kW
(3)振捣棒组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 4.40 = 4.40kW
(4)平板振动器组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 15.00 = 15.00kW
(5)钢筋调直机组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 2.80 = 2.80kW
(6)钢筋切断机组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 5.50 = 5.50kW
(7)钢筋弯曲机组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 1.00 = 1.00kW
(8)电焊机组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 33.00 = 33.00kW
(9)钢筋对焊机组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 50.00 = 50.00kW
(10)圆盘锯组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 15.00 = 15.00kW
(11)砂轮锯组
Kx = 1.00，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 1.00× 4.00 = 4.00kW
(12)总的计算负荷计算，干线同期系数取 Kx = 1.00
总的有功功率
Pjs = Kx×ΣPjs = 1.00×(22.00+22.50+4.40+15.00+2.80+5.50+1.00+33.00+50.00+15.00+4.00) = 175.20kW
总的无功功率
Qjs = Kx×ΣQjs = 1.00×(50.41+51.55+10.08+34.37+6.42+12.60+2.29+75.61+114.56+34.37+9.17) = 401.43kVA
总的视在功率
Sjs = (Pjs2+Qjs2)1/2 = (175.202+401.432)1/2 = 438.00kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 438.00/(1.732×0.38) = 665.49A
3、选择变压器
根据计算的总的视在功率选择SL7-630/10 型三相电力变压器，它的容量为630.00kVA≥438.00kVA×1.20(增容系数)能够满足使用要求，其高压侧电压为10.00kV同施工现场外的高压架空线路的电压级别一致。
4、选择总箱的进线截面及进线开关
(1)选择导线截面：上面已经计算出总计算电流Ijs = 665.49A，查表得导线架空敷设，铜芯橡皮绝缘导线5×0，其安全载流量为0A，能够满足使用要求。
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×1752.00/(77.00×5.00) = 4.55mm2
(2)选择总进线开关：未选择，其脱扣器整定电流值为Ir = 0A。
(3)选择总箱中漏电保护器：未选择。
5、干1线路上导线截面及分配箱、开关箱内电气设备选择
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分1至开关箱，开关箱至用电设备采用铜芯橡皮绝缘导线架空敷设。
(1)卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×11.00/(1.732×0.38×0.40) = 41.78A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×165.00/(77.00×5.00) = 0.43mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-63/3 ，其脱扣器整定电流值为Ir = 49A。
漏电保护器为DZ15L-63/3 。
(2)混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×7.50/(1.732×0.38×0.40) = 28.49A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×112.50/(77.00×5.00) = 0.29mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。
漏电保护器为DZ15L-30/3 。
(3)振捣棒开关箱至振捣棒导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.10/(1.732×0.38×0.40) = 4.18A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×22.00/(77.00×5.00) = 0.06mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ，熔断器RC1A-5 其最大熔体电流为IRD = 5A，漏电保护器为DZ15L-30/3 。
(4)平板振动器开关箱至平板振动器导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×2.50/(1.732×0.38×0.40) = 9.50A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×50.00/(77.00×5.00) = 0.13mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ，熔断器RC1A-10 其最大熔体电流为IRD = 10A，漏电保护器为DZ15L-30/3 。
(5)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×2.80/(1.732×0.38×0.40) = 10.64A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×28.00/(77.00×5.00) = 0.07mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ，熔断器RC1A-15 其最大熔体电流为IRD = 15A，漏电保护器为DZ15L-30/3 。
(6)钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×5.50/(1.732×0.38×0.40) = 20.89A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×55.00/(77.00×5.00) = 0.14mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。
漏电保护器为DZ15L-30/3 。
(7)钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×1.00/(1.732×0.38×0.40) = 3.80A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×10.00/(77.00×5.00) = 0.03mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ，熔断器RC1A-5 其最大熔体电流为IRD = 5A，漏电保护器为DZ15L-30/3 。
(8)电焊机开关箱至电焊机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×11.00/(1.732×0.38×0.40) = 41.78A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×110.00/(77.00×5.00) = 0.29mm2
选择BX-3×10+2×16，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-63/3 ，其脱扣器整定电流值为Ir = 49A。
漏电保护器为DZ15L-63/3 。
(9)钢筋对焊机开关箱至钢筋对焊机导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×50.00/(1.732×0.38×0.40) = 189.92A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×250.00/(77.00×5.00) = 0.65mm2
选择BX-3×50+2×25，空气明敷时其安全载流量为230A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
漏电保护器为DZ10L-250/3 。
(10)圆盘锯开关箱至圆盘锯导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×5.00/(1.732×0.38×0.40) = 18.99A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×75.00/(77.00×5.00) = 0.19mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。
漏电保护器为DZ15L-30/3 。
(11)砂轮锯开关箱至砂轮锯导线截面及开关箱内电气设备选择
i)计算电流
Kx = 1.00，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.00×2.00/(1.732×0.38×0.40) = 7.60A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.00×30.00/(77.00×5.00) = 0.08mm2
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内开关为Hk2-15/3 ，熔断器RC1A-10 其最大熔体电流为IRD = 10A，漏电保护器为DZ15L-30/3 。
(12)分1至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 127.25A
ii)选择导线
选择BX-3×35+2×6，空气明敷时其安全载流量为180A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(13)分1至第2组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 61.16A
ii)选择导线
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(14)分1至第3组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 35.33A
ii)选择导线
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
(15)分1至第4组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 231.71A
ii)选择导线
选择BX-3×95+2×16，空气明敷时其安全载流量为345A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(16)分1至第5组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 34.19A
ii)选择导线
选择BX-3×10+2×6，空气明敷时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A。
(17)分1进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.50
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.70×175.20/(1.732×0.38×0.50) = 372.68A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 0.70×907.50/(77.00×5.00) = 1.65mm2
选择5×0，空气明敷时其安全载流量为0A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
漏电保护器为DZ10L-100/3 。
(18)干1导线截面及出线开关的选择
i)选择导线截面
按导线安全载
