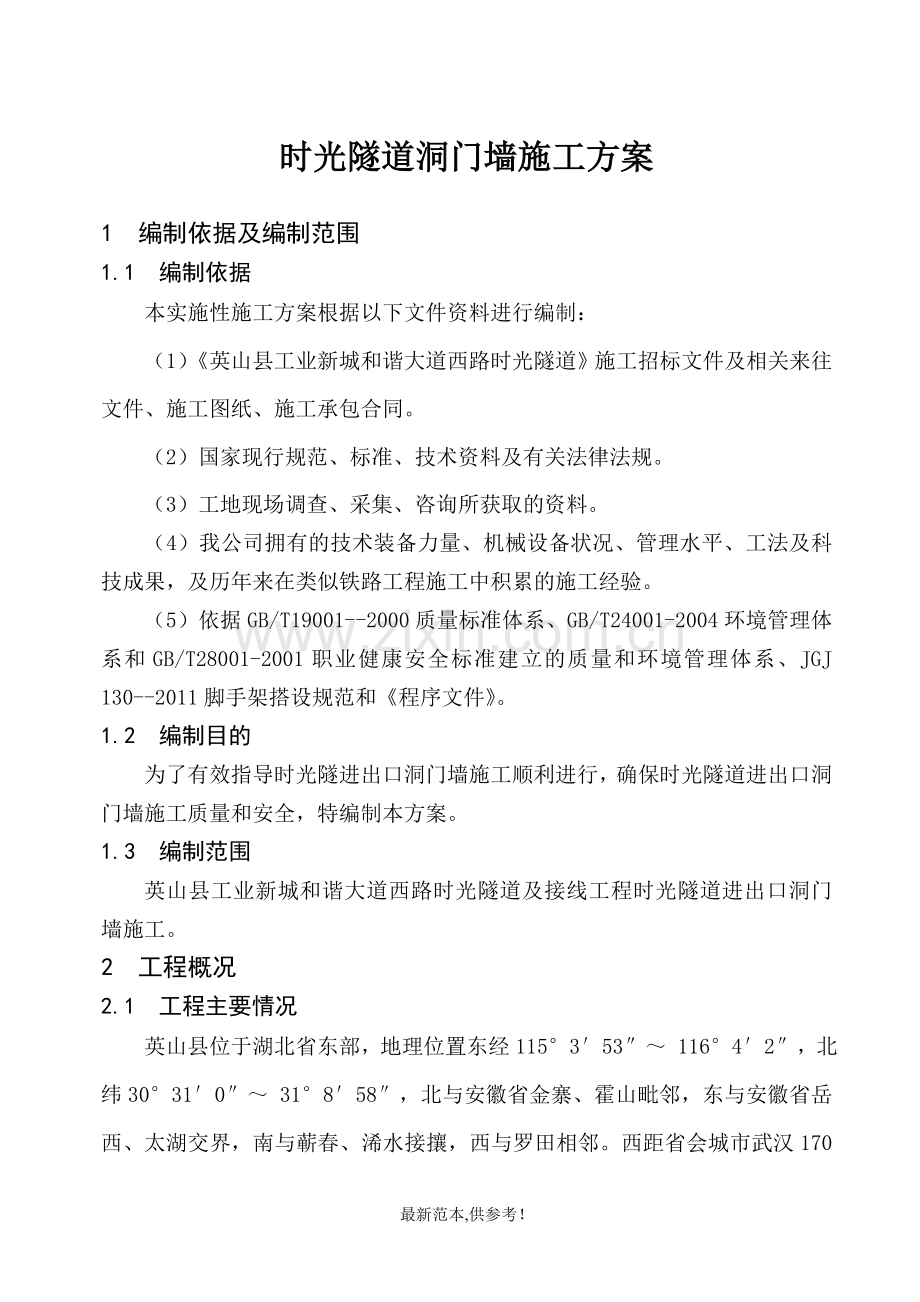

隧道洞门墙施工方案-.doc_第1页
第1页 / 共9页

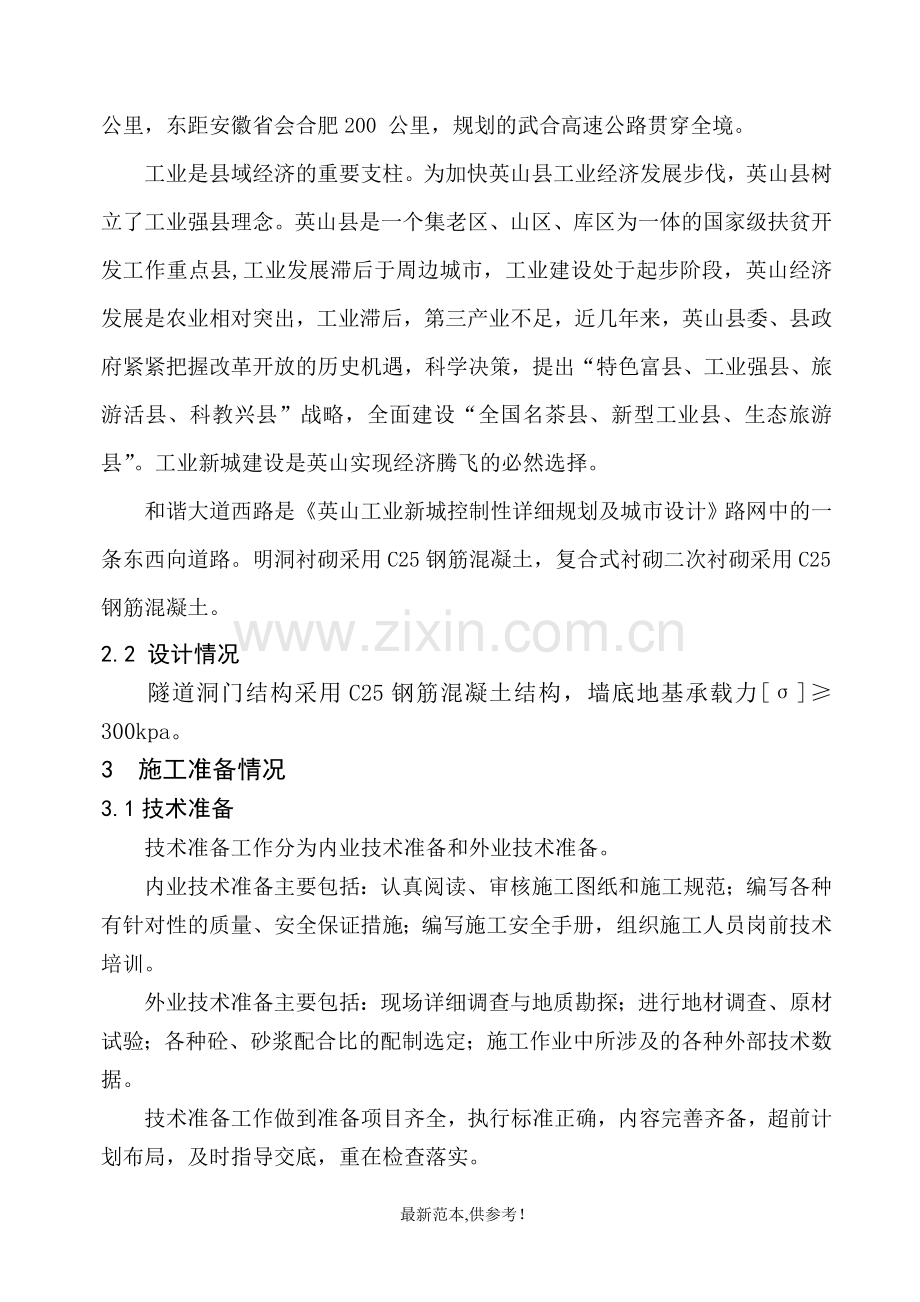

隧道洞门墙施工方案-.doc_第2页
第2页 / 共9页
隧道洞门墙施工方案-.doc_第3页
第3页 / 共9页
隧道洞门墙施工方案-.doc_第4页
第4页 / 共9页
隧道洞门墙施工方案-.doc_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、时光隧道洞门墙施工方案1 编制依据及编制范围1.1 编制依据本实施性施工方案根据以下文件资料进行编制:(1)英山县工业新城和谐大道西路时光隧道施工招标文件及相关来往文件、施工图纸、施工承包合同。(2)国家现行规范、标准、技术资料及有关法律法规。(3)工地现场调查、采集、咨询所获取的资料。(4)我公司拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果,及历年来在类似铁路工程施工中积累的施工经验。(5)依据GB/T19001-2000质量标准体系、GB/T24001-2004环境管理体系和GB/T28001-2001职业健康安全标准建立的质量和环境管理体系、JGJ 130-2011脚手架搭

2、设规范和程序文件。1.2 编制目的为了有效指导时光隧进出口洞门墙施工顺利进行,确保时光隧道进出口洞门墙施工质量和安全,特编制本方案。1.3 编制范围英山县工业新城和谐大道西路时光隧道及接线工程时光隧道进出口洞门墙施工。2 工程概况2.1 工程主要情况英山县位于湖北省东部,地理位置东经115353 11642,北纬30310 31858,北与安徽省金寨、霍山毗邻,东与安徽省岳西、太湖交界,南与蕲春、浠水接攘,西与罗田相邻。西距省会城市武汉170 公里,东距安徽省会合肥200 公里,规划的武合高速公路贯穿全境。工业是县域经济的重要支柱。为加快英山县工业经济发展步伐,英山县树立了工业强县理念。英山县

3、是一个集老区、山区、库区为一体的国家级扶贫开发工作重点县,工业发展滞后于周边城市,工业建设处于起步阶段,英山经济发展是农业相对突出,工业滞后,第三产业不足,近几年来,英山县委、县政府紧紧把握改革开放的历史机遇,科学决策,提出“特色富县、工业强县、旅游活县、科教兴县”战略,全面建设“全国名茶县、新型工业县、生态旅游县”。工业新城建设是英山实现经济腾飞的必然选择。和谐大道西路是英山工业新城控制性详细规划及城市设计路网中的一条东西向道路。明洞衬砌采用C25钢筋混凝土,复合式衬砌二次衬砌采用C25钢筋混凝土。2.2 设计情况隧道洞门结构采用C25钢筋混凝土结构,墙底地基承载力300kpa。3 施工准备

4、情况3.1技术准备技术准备工作分为内业技术准备和外业技术准备。内业技术准备主要包括:认真阅读、审核施工图纸和施工规范;编写各种有针对性的质量、安全保证措施;编写施工安全手册,组织施工人员岗前技术培训。外业技术准备主要包括:现场详细调查与地质勘探;进行地材调查、原材试验;各种砼、砂浆配合比的配制选定;施工作业中所涉及的各种外部技术数据。技术准备工作做到准备项目齐全,执行标准正确,内容完善齐备,超前计划布局,及时指导交底,重在检查落实。3.2劳动力组织洞门墙施工劳动力配置情况统计如下:表3-1 进洞施工劳动力配置情况序号工种数量备注1模板工10人2电焊工5人3混凝土工6人4普工5人5电工2人6钢筋

5、工12人7脚手架工8人合计483.3机械配备 见表3-2主要施工机械设备配置表。表3-2 主要施工机械设备配置表序号机械设备名称规格及型号数量技术状况备注1装载机厦工953C1良好2挖掘机ZX200-31良好3钢筋切断机GQ401良好4发电机400kw1良好5钢筋调直机GJT5-121良好6交流弧焊机BX1-500-A10良好7混凝土罐车陕汽德龙F20002良好8空气压缩机FHOGD-132F4良好9弯曲机HDJZQ-201良好10砼输送泵HBT601良好11砼搅拌站HZS751良好3.4物资材料准备进出口洞门施工物资材料准备情况如下:表4-3 物资配备表序号材料名称规格及型号数量备注1商品砼

6、C251210.78m2模板钢模300m23钢管5010000m4钢筋2268t4钢筋82.3t4 施工方案4.1 总体方案根据设计图纸的要求,并结合施工现状,制定总体施工顺序如下:清理基础立钢管脚手架钢筋绑扎模板安装加固混凝土浇筑。4.2 施工要求(1)尺寸:洞门端墙按施工设计图结构尺寸施工。(2)材料:时光隧道进出口洞门墙采用C25混凝土。(3)施工规定:洞门墙施工总体遵循从下往上分层浇筑。(4)洞门墙混凝土施工完成后,依据图纸对洞门墙砌筑花岗岩饰板及人工装饰石。(5)洞门端墙应避开雨、雪季施工,并及时做好边仰坡周围的截水沟和洞门的排水、截水设施。(6)洞门墙基础开挖后,对基础超挖部分应采

7、用与基础同级混凝土进行浇筑。4.3洞门墙施工(1)基础处理先采用挖掘机及人工开挖洞门墙基础;开挖完后,报请监理、设计及业主进行现场勘察后,经核对,与设计图纸无误(达到规范要求)后,再浇注C25混凝土至设计高度。基础处理时,应将隧道内污水采用水泵抽排至洞外且施工应迅速,避开阴雨天气,以防水流浸泡基坑。 (2)洞门墙模板制作要求本隧洞门墙模板均采用钢模板制作,每块模板尺寸为(1.5m0.3 m)。模板及支架安装必须稳固牢靠,接缝应严密不漏浆。(3)混凝土立模加固为防止洞门墙浇注出现有跑模现象,可进行分层浇注但每次浇注高度不得大于2m,应将施工缝设置在模板接缝处,立模中应控制好两侧模板高度,确保施工

8、缝在同一平面内,施工缝处设置接茬钢筋按要求进行布设并应进行凿毛处理。模板与混凝土的接触面必须清理干净并涂刷隔离剂,混凝土浇注前,模板内的积水和杂物应清理干净。洞门内、外处搭设50钢管双排脚手架,横杆间距0.9m, 每排立杆均安装通长剪刀撑,为确保不影响洞内施工脚手架搭设时预留宽5.4m高4.8m行车道。在最外层设置4560斜撑以确保整体脚手架稳定,洞门墙内侧设置拉杆稳定模板。 4.4 混凝土浇筑混凝土采用商品砼,混凝土输送车输送,汽车泵泵送入模;采用插入式振动棒振捣密实。混凝土振捣时,振动棒不得触碰模板。端墙及挡墙混凝土标号为 C25。5 安全质量措施5.1 安全措施1、建立以分部经理为首的“

9、安全保证体系”,以加强施工作业现场控制和职工的安全生产教育为重点,采取定期检查、专人检查、班组自查、职工互查相结合,深入开展创建安全标准工地活动,确保本工程施工安全。2、执行安全教育制度并做好登记。工程开工前,对所有参加本工程施工的人员进行安全生产教育,组织学习有关安全规则、规定,并结合本合同段特点,制定有针对性的安全措施,进行宣传教育。3、所有特种作业施工人员,必须持证上岗,严禁非特殊工种从事特种作业。4、进入施工现场人员,必须戴好安全帽,并按规定佩戴劳动保护用品和安全带等安全用具。5、施工现场设安全标志,危险作业区要悬挂“危险”或者“禁止通行”、“严禁烟火”等标志,夜间设红灯示警。6、规范

10、用电管理:现场电工作业人员必须持证上岗,严禁无证操作;电工作业必须按规定使用劳动保护用品及绝缘工具,并定期检查,不合格产品严禁使用;配电线路采用架空或埋地,现场移动式电器一律采用橡皮绝缘电缆,加装触电保护器,通过道路必须穿管埋地敷设;施工用电设备和配电箱金属外壳连接专用的保护零线,并明显标识;配电系统按总配电(一级)分配电(二级)开关箱(三级或末级)设置,并实行两级漏电保护;末级按一机一闸一漏一箱的要求设置,闸具、熔断器参数与设备容量相匹配;建立现场用电管理档案,做好电工巡视检查维修记录;配电箱做好防漏措施,门锁齐全,各级箱体进行统一编号,箱内线路按用途进行标记,箱内张贴电气线路图和检查维修记

11、录表。7、洞门施工前,要做好统筹安排,尽量避免交叉作业。8、尽量保证夜间施工作业人员有足够的睡眠,避免夜间作业人员出现疲劳状态,避免发生不必要的质量、安全事故。9、加强施工照明,保证施工现场有足够的照明。10、作业区域车辆限速行使,并派专人指挥洞内交通。成洞地段车速不得大于20km/h。11、洞门施工时,应搭设全封闭的脚手架作业平台。5.2 质量措施1、项目部成立质量管理领导小组,由项目经理任组长,项目总工程师、副经理任副组长,各职能部门和各项目负责人任组员,全面负责质量创优计划的贯彻落实。实行三级质量管理体系,即项目部安全质量部质检工程师工区质检员班组兼职质量检查员,形成自上而下的工程质量检

12、查网络。2、采取各种形式进行职工教育、培训,把工程质量教育形成制度,使之贯穿于施工的全过程。达到职工的岗前教育面100%,使各级人员在对工程质量的理解上、认识上树立全新的质量意识和质量观念,不断提高施工工艺及工程质量的水平。3、项目经理部成立测量组,负责本标段工程的施工控制测量。配备先进的全站仪和高精度的自动安平水准仪,以提高测量精度。洞门施工前,按照设计尺寸、位置及高程,对施工部位进行放样,并详细记录。4、洞门施工前,必须由主管工程师向全体施工人员进行技术交底,包括设计要求、施工方案、技术标准、测量方法、结构几何尺寸及与其它工程的相互关系、施工注意事项等,使全体人员在理解设计意图及工程质量标

13、准的情况下投入施工,并做到勤检查、多指导,把工程技术质量标准落实到工程各部位。5、严格执行“三检”制及定期检查与经常性检查相结合的检查制度。在施工过程中班组之间实行“三检”制度,即:自检、互检、交接检,隐蔽工程经监理工程师检查签证后方能隐蔽,进行下道工序施工。6、施工过程中施工准备工作不充分不施工,试验未达到标准不施工,施工方案和质量保证措施未确定不施工,施工方案和质量保证措施未达到标准不施工,没有技术交底不施工,上道工序质量不合格坚决不施工下道工序。7、严把材料进场关,对水泥、砂石料等均进行严格检测,检测合格后方可用于工程施工。8、项目部建立质量奖励基金,用于工程施工过程质量控制奖励。对施工

14、中出现不重视工程质量的班组和个人实施经济罚款,对质量控制严格、规范并取得良好效果的班组和个人给予奖励。通过经济杠杆作用,激励约束,充分调动全体职工的积极性和创造性。6 文明施工和环保、水保措施6.1 机具、材料管理(1)按照业主及本公司文明工地建设的有关要求,建立良好的工作、生活环境,树立施工企业的良好形象。(2)各项临时设施、住地,按照批准的平面图布设,因地制宜,布局合理,整齐有序,安全卫生,禁止擅自随意搭设。(3)各类建筑材料、砂石料、设备等要分类、分规格、分品种堆码,放置整齐,标识齐全。(4)施工便道,场区道路要合理规划布置,专人整修,保证畅通,做好场区、生活区的排水系统,经常清理,保持

15、排水畅通。(5 )现场布置各类警示牌,大力宣传安全和文明施工。(6)工点施工,要有计划有步骤地进行,做到有序展开,工完料尽、及时平整恢复场地。6.2 施工环境水土管理6.2.1防止水源污染(1)施工场地不设在水体旁,施工人员的生活污水和粪便设化粪池处理,并定期清理,生活垃圾装入垃圾桶定时清运到环保部门指定地点堆放。(2)施工中的废燃料、废油及其它固体废物不得倾倒或排入河流、池塘、水渠等水体,也不得堆放在水体旁,应及时清运至当地允许设置的地点。(3)生产废水不得排入河流,不得在饮用水源附近清洗施工器具、机械等,防止水环境污染。(4)含有害物质的建材(如水泥等)不得堆放在水体附近,并设蓬盖,必要时

16、设围栏,防止被雨水冲刷入水体。(5)机械严禁漏油,严禁化学品洒落水体。(6)按要求在洞口附近设置三级沉淀池,施工废水经三级沉淀净化,达到排放标准后,方可排入自然水体。6.2 .2防止水土流失(1)在施工期间始终保持工地排水系统良好,临时排水系统与永久排水设施相连接,不得淤积和冲刷。(2)洞口边坡及时进行防护,防止雨季时雨水流冲刷坡面造成水土流失,影响排水系统,污染附近水源。(3)施工过程中的废弃物在工程完工时及时清除干净,以免堵塞河道或妨碍交通。(4)弃土场、施工便道在工程施工完毕后,及时按设计要求整修、复耕、恢复植被。6.2.4 防止噪声污染(1)施工期间,由大型设备和运输车辆等机械产生的噪声夜间施工会对居民产生一定影响,故在村镇居民区等环境敏感区,噪声大的施工作业,按规定的作业时间施工,尽量避开夜间施工。6.2.5 绿色植被保护(1)因修建临时工程破坏的地范围之外的现有绿色植被,在拆除临时工程时予以恢复。(2)施工期间,严格控制破坏植被的面积,除不可避免的工程占地,不再发生其它形式的人为破坏。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】最新范本,供参考!
