M50水泥净浆配合比报告.doc

.

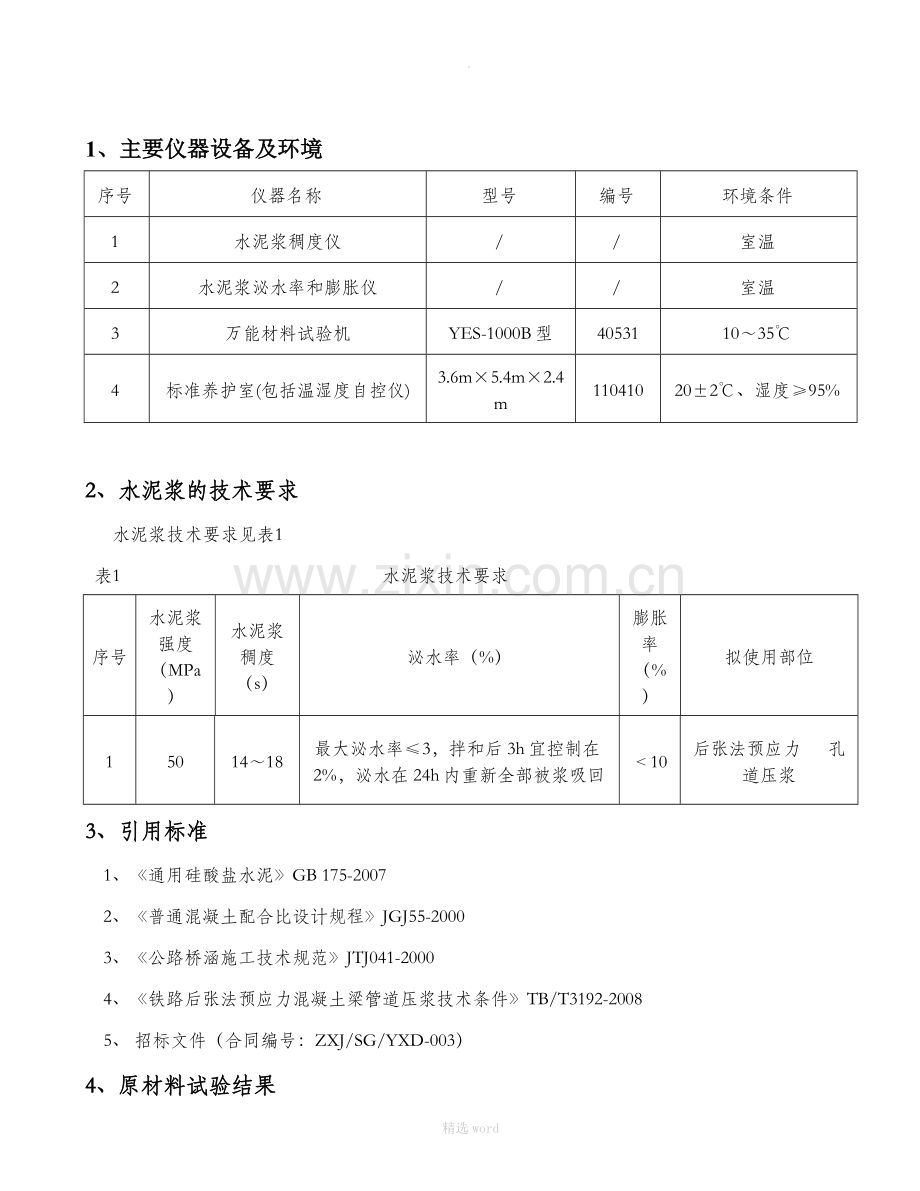

1、主要仪器设备及环境
序号
仪器名称
型号
编号
环境条件
1
水泥浆稠度仪
/
/
室温
2
水泥浆泌水率和膨胀仪
/
/
室温
3
万能材料试验机
YES-1000B型
40531
10～35℃
4
标准养护室(包括温湿度自控仪)
3.6m×5.4m×2.4m
110410
20±2℃、湿度≥95%

2、水泥浆的技术要求
水泥浆技术要求见表1
表1 水泥浆技术要求
序号
水泥浆强度（MPa）
水泥浆稠度（s）
泌水率（%）
膨胀率（%）
拟使用部位
1
50
14～18
最大泌水率≤3，拌和后3h宜控制在2%，泌水在24h内重新全部被浆吸回
﹤10
后张法预应力 孔道压浆
3、引用标准
1、《通用硅酸盐水泥》GB 175-2007
2、《普通混凝土配合比设计规程》JGJ55-2000
3、《公路桥涵施工技术规范》JTJ041-2000
4、《铁路后张法预应力混凝土梁管道压浆技术条件》TB/T3192-2008
5、 招标文件（合同编号：ZXJ/SG/YXD-003）
4、原材料试验结果
4.1水泥
精选word
.
水泥采用重庆天柱水泥有限责任公司生产的P·042.5水泥，水泥物理力学试验结果见下表2。
表2 水泥物理力学及化学成分试验成果表
检测项目
技术标准
检验结果
比表面积(m2/kg)
≥300
369
安定性雷氏夹法（mm）
合格
0.0
凝结时间（min）
初凝
≥45
149
终凝
≤600
197
胶砂强度（MPa）
龄期（d）
3
28
3
28
抗折强度
3.5
6.5
5.6
8.7
抗压强度
17.0
42.5
29.4
48.2
标准稠度用水量（%）
/
26.0
密度（g/cm3）
/
3.10
烧失量（%）
≤5.0
3.61
SO3含量（%）
≤3.5
2.38
MgO含量（%）
≤5.0
3.43
Cl-含量（%）
≤0.06
0.015
不溶物（%）
/
1.56
碱含量（%）
≤0.6
0.52
试验结果表明：水泥物理力学性能及化学成分均符合GB175-2007国家标准要求。
4.2压浆剂
压浆剂采用山西康特尔精细化工有限责任公司生产的KT-8型高强灌浆材料，其性能指标见表3
表3 压浆剂性能试验成果表
检测项目
技术标准
检验结果
碱含量
≤0.75%
0.71
氯离子含量 (%)
/
0.068

精选word
.
试验结果表明：碱含量符合TB/T3192-2008标准要求。
4.3水泥浆拌合用水
室内试验采用1#营地生活用水.
5、试配设计计算方法
1、确定配制强度；Rp=R+1.645×4.5=50+4.1=57.4Mpa；（标准偏差σ取4.5Mpa）
2、确定水灰比：经验范围0.35～0.37，暂取0.35；
3、假定容重2050㎏/m3(经验取值)；
4、计算每立方米各种材料用量；
水泥＋压浆剂+水=2050；水/(水泥+压浆剂)=0.35；压浆剂=水泥×10%；
5、压浆剂根据厂家推荐并试拌后，掺量为10%；
经计算每立方米水泥、水、压浆剂的用量见下表：
水灰比
水(kg)
水泥(kg)
压浆剂(kg)
0.35
531
1380
138

经试拌，测定其泌水率、膨胀率及稠度，试验结果见下表：

项目
试验结果
规范要求
3h
24h
3h
24h
泌水率（%）
0.7
0
＜2
泌水应在24h内重新全部被浆吸回
膨胀率（%）
0.9
0.7
10
稠度（ｓ）
17
14～18
经试拌，测定其强度，试验结果如下表：
水灰比
每立方米材料用量
实测表观密度（kg/m3）
抗压强度(MPa)
水(kg)
水泥(kg)
压浆剂(kg)
7d
28d
0.35
531
1380
138
2060
51.2
60.3

精选word
.
由上表可知，水泥浆配合比的各项指标均满足JTJ041-2000规范要求，抗压强度达到配置强度的105.1%。
6、推荐水泥浆配合比：
推荐水泥浆施工配合比
水泥浆强度等级（MPa）
用水量(kg)
水泥(kg)
压浆剂 (kg)
50
531
1380
138

感谢您的支持与配合，我们会努力把内容做得更好！

精选word
