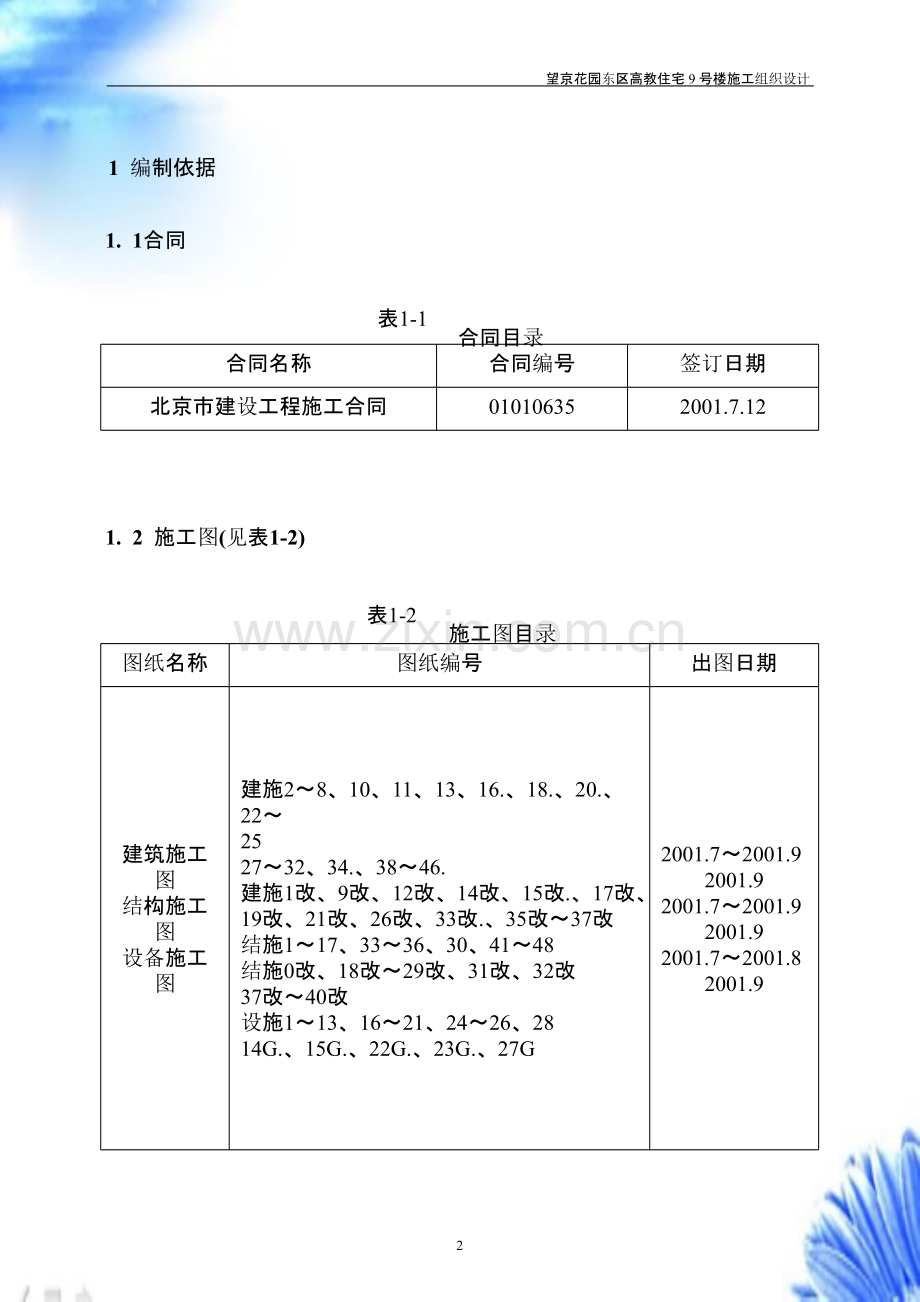

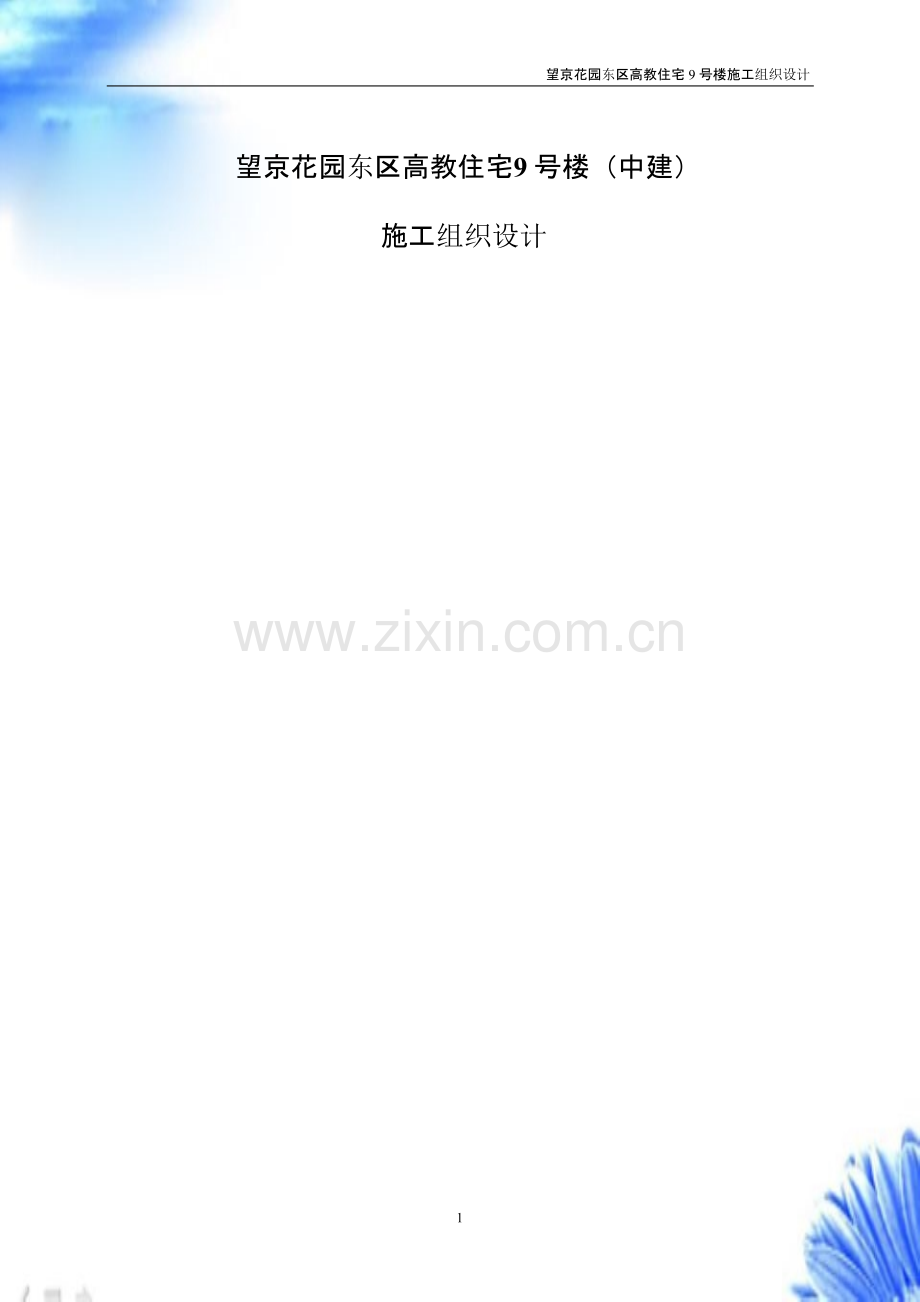

望京花园东区高教住宅 9 号楼施工组织设计1望京花园东区高教住宅9 号楼（中建）施工组织设计图纸名称图纸编号出图日期建筑施工图结构施工图设备施工图建施28、10、11、13、16.、18.、20.、22252732、34.、3846.建施1改、9改、12改、14改、15改.、17改、19改、21改、26改、33改.、35改37改结施117、3336、30、4148结施0改、18改29改、31改、32改37改40改设施113、1621、2426、2814G.、15G.、22G.、23G.、27G2001.72001.92001.92001.72001.92001.92001.72001.82001.9合同名称合同编号签订日期北京市建设工程施工合同010106352001.7.12望京花园东区高教住宅 9 号楼施工组织设计1 编制依据1.1合同1.2 施工图(见表1-2)表1-1表1-2合同目录施工图目录2类别名称编号国家建筑结构荷载规范建筑抗震设计规范混凝土结构设计规范钢筋混凝土用热扎带肋钢筋钢筋混凝土用热轧光圆钢筋土方与爆破工程施工及验收规范地基与基础工程施工及验收规范地下工程防水技术规范地下防水工程施工及验收规范GBJ9-87GBJ11-89GBJ10-89GB1499-98GB13013GBJ201-83GBJ202-83GBJ108-87GBJ208-83GB50204-92GB8076-1997望京花园东区高教住宅 9 号楼施工组织设计给水排水施工图电气施工图3.511.、1417、19电施 216、18、19、22、25、26、2830、2001.72001.82001.9水施1改、2改、4改、12改、13改、18改2001.7.68.212001.93335、3839、41、42电施1改、17改、20改、21改、23改、24改27改、31改、32改、36改、37改、40改1.3主要规程、规范（见表1-3）表1-3主要规程、规范目录3混凝土结构工程施工规范混凝土外加剂砌体工程施工及验收规范建筑地面工程施工及验收规范屋面工程施工及验收规范通风与空调工程施工及验收规范采暖与空调工程施工及验收规范给水、排水管道工程施工及验收规范火灾自动报警系统施工及验收规范自动喷水灭火系统施工及验收规范电气装置安装工程照明装置施工及验收规范建设工程现场供用电安全规范起重机电气装置施工及验收规范GB50203-98GB50209-95GB50207-94GB50243-97GBJ242-82GB50268-97GB50166-92GB50261-96GB50259-96GB50194-93GB50256-96行业钢筋混凝土高层建筑结构设计与施工规程高层建筑箱形与筏形基础技术规范钢筋机械连接通用技术规程混凝土泵送技术规程钢筋焊接及验收规程建筑工程冬期施工普通混凝土用砂质量标准及检验方法普通混凝土用碎石或卵石质量标准及检验方法建筑装饰工程施工及验收规程建筑机械使用安全技术规范JGJ3-91JGJ6-99JGJ107-96JGJ/T10-95JGJ18-96JGJ104-97JGJ52-92JGJ53-92JGJ73-91JGJ33-86JGJ46-88JGJ80-91望京花园东区高教住宅 9 号楼施工组织设计4类别名称编号国家建筑安装工程质量检验评定统一标准建筑工程质量检验评定标准建筑采暖卫生与煤气工程质量检验评定标准建筑电气安装工程质量检验评定标准通风与空调工程质量检验评定标准电梯安装工程质量检验评定标准建筑设备施工安装通用图集GBJ300-88GBJ301-88GBJ302-88GBJ303-88GBJ304-88GBJ310-8891SB1、2、3、4行基坑土钉支护技术规程CECS96：97施工现场临时用电安全技术规范建筑施工高处作业安全技术规范地方建筑工程施工测量规程商品混凝土质量管理规程建筑安装分项工程施工工艺规程外墙外保温施工技术规程混凝土中掺用粉煤灰的技术规程工程建设监理规程DBJ01-21-95DBJ01-6-90DBJ01-26-96DBJ/T01-38-98DBJ01-10-93DBJ01-41-98望京花园东区高教住宅 9 号楼施工组织设计1.4主要标准（见表1-4）表1-4主要标准目录5名称编号建筑物抗震构造详图混凝土结构施工图平面整体表示方法制图规则和构造详图建筑构造通用图集木质防火门图集外墙内保温图集北京市屋面防水推荐做法北京市地下室防水推荐做法97G329系列00G10188J系列华北91SJ2京93SJ系列京95TJ2京95TJ3望京花园东区高教住宅 9 号楼施工组织设计业混凝土泵送剂建筑施工安全检查标准建筑排水硬聚氯乙烯管道工程技术规范建筑排水硬聚氯乙烯螺旋管道工程设计、施工及验收规范建筑给水硬聚氯乙烯管道设计与施工验收规范钢筋混凝土深梁设计规程混凝土结构技术加固技术规程JC473-92（96）JGJ59-99CJCT29-98CECS94：97CECS41：92CECS39：92CECS25：901.5主要图集（见表1-5）表1-5 主要图集目录6名称编号建筑法消防条例建筑工程质量管理条例北京市建设工程施工现场环境保护工作基本标准北京市建筑安装工程施工技术资料管理规定北京市建设工程施工试验实行有见证取样和送检制度的暂行规定关于北京市建设工程施工试验实行有见证取样和送检制度的暂行规定的补充通知预防混凝土工程碱集料反应技术管理规定国家主席令1997年91号国家主席令15号国务院令第279号（91）京建施字第126号京建质字（1996）418号京建法（19997）172号京建法（1998）50号京TY5-99望京花园东区高教住宅 9 号楼施工组织设计1.6主要法规表1-6主要法规目录1.7其他表1-7其他水准测量、红线桩成果通知单地质勘探报告建设部推广使用十项新技术关于水泥新标准使用注意事项7序号项目内容1工程名称望京花园东区高教住宅9号楼2工程地址北京市朝阳区望京花园3建设单位北京高校房地产开发总公司4设计单位北京维拓时代建筑设计院5监理单位京精大房建设工程监理公司6质量监督朝阳区建设工程质量监督站7施工总承包单位中建一局（集团）二公司8投资性质财政拨款9合同承包范围建筑与安装10合同性质工程建筑安装承包11结算方式中标价加变更洽商调整12合同工期2001.7.1-2002.7-8.2713合同质量目标工程长城杯望京花园东区高教住宅 9 号楼施工组织设计82 工程概况2.1总体简介表2-1 总体简介序号项目内容1建筑功能住宅、会所2建筑特点建筑造型新颖、尺寸比较烦琐的高层住宅3建筑面积总建筑面积2（m）51654.08地下建筑面积2(m)4387.52占地面积(m)2193地上建筑面积2(m)44856.34建筑层数地上22地下25建筑层高地下部分层高（m）地下二层3m地下一层4.1m地上部分层高会所(m)首、二层3.6m三层4.4m住宅(m)层高2.9m送风机房层高2.65m电梯机房层高3m6建筑绝对标高37.45m室内外高差1.5m望京花园东区高教住宅 9 号楼施工组织设计2.2 建筑设计概况表2-2建筑设计概况9高度基底标高-8.15m基坑深度6.81m檐口高度63.9m建筑总高70.2m7建筑平面横轴编号1-A1-R纵轴编号1-12-14横轴距离42m纵轴距离84m8建筑防火耐火等级为一级9墙面保温40mm厚聚苯颗粒10外装修外墙装修外墙涂料门窗工程塑钢窗框、双玻塑钢门、铝合金门屋面工程+型SBS防水卷材11内装修顶棚耐水腻子、涂料、乳胶漆、纸面石膏板、矿棉吸声板、金属条形格片吊顶内墙耐水腻子、乳胶漆、瓷砖、矿棉吸声板门窗工程户门为四防装饰门、防火门为钢制成品门（带火警起闭装置）楼梯水泥砂浆、花岗石楼地面工程水泥砂浆地面、地砖、花岗石、木地板12防水工程地下室4mm厚SBS防水卷材屋面+型SBS防水卷材卫生间聚氨酯涂膜望京花园东区高教住宅 9 号楼施工组织设计10序号项目内容1基础结构形式基础结构形式厢形基础主体结构形式全现浇结构屋盖结构形式现浇结构2地基地基土质粉质黏土、重粉质黏土层地下水位31.91m地基承载力400kPa3地下防水混凝土自防水抗渗1.2MPa柔性防水4厚的SBS防水卷材4混凝土强度等级地下室底板C35P12地下二层墙体外墙C40P12、内墙C40顶板C35地下一层墙体外墙C40P12、内墙C40顶板C30柱、墙14层C40512层C3513层以上C30框支梁C40框架梁C30望京花园东区高教住宅 9 号楼施工组织设计2.3结构设计概况表2-3结构设计概况11楼板主楼四层顶板以后浇带为界中间部位C40左右两侧部位C30会所C30其余C25楼梯及其他C255抗震等级工程设防裂度8度剪力墙抗震等级1级、2级6钢筋类别一级6、8、10二级12、14、16、18、20、22、25、327钢筋接头形式冷挤压用于基础底板、地梁直螺纹用于基础底板、地梁、暗柱、框架梁电渣压力焊框架柱、暗柱搭接绑扎墙体、楼板8结构段面尺寸外墙厚度地下二层300mm地下一层300mm主体200mm内墙厚度200mm基础底板1000mm、600mm望京花园东区高教住宅 9 号楼施工组织设计12序号项目设计要求系统做法管线类别1给水、排水系统上水变频供水镀锌钢管下水下排至化粪池后排至市政管网铸铁柔性接口消防水稳压系统定压供水镀锌钢管2消防系统消防总线制联动楼梯加压、消火栓排烟机械排烟报警烟感报警监控B2/F重复显示屏、一层值班室控制楼板厚度120mm、200mm、300mm、600mm9结构混凝土工程预防碱骨料反应管理类望京花园东区高教住宅 9 号楼施工组织设计2.4 专业设计概况表2-4专业设计概况133空调通风系统空调通风机械排风镀锌钢板冷冻采暖地上为上供下回、地下为上供上回焊接钢管4电力系统照明TN-S系统放射式与树干式结合UPVC管和焊接钢管动力TN-S系统放射式与树干式结合焊接钢管或桥架避雷二类防雷焊接主筋5设备安装电梯青岛富士变压器SCB8配电柜GCK中压配电柜2K2TST水箱镀锌钢板水箱污水泵单独排至室外焊接钢管6通讯RVS20.2焊接钢管电视电缆SYWV-75-9SYWV-75-5焊接钢管望京花园东区高教住宅 9 号楼施工组织设计143 施工部署望京花园东区高教住宅 9 号楼施工组织设计153.1施工部署原则本工程合同要求工期423d，质量为长城杯，场容为市文明安全工地，针对这三个目标，我们必须做好施工部署。1本工程组建土建、机电、装饰一体化总承包项目经理部，选派经验丰富、具有复合知识结构的管理人员组成 项目经理部。项目经理作为公司派出的机构行使综合组织与协调功能，全权负责本项目全过程，全面的施工管理工作。实现统一计划协调、统一现场管理、统一组织指挥、统一全面管理、统一资金收复付、统一对外联络。2要不断地提高管理人员和外包劳务人员的精品意识，加强对长城杯工程质量的现场教育和培训，样板引路，样板先行，并倡导新发明、新创造。3为了加快施工速度，从基础工程开始就立塔吊，以提高垂直运输的效率。地上结构施工期间，我们也将选用性能优质的自动上料现场搅拌设备和混凝土输送泵，加强过程中塔吊、混凝土搅拌、泵送设备的维修与保养，确保机械设备的完好率。望京花园东区高教住宅 9 号楼施工组织设计164对于施工材料加大资金投入，优选质量好的，一经选用没有特殊原因不再更换。重点抓住模板材料，按照精品的要求编制模板方案，通过考查我们确定购置北京中建模板厂生产的企口式大模板；对顶板模板我们也将选用优质的竹塑板，并且对每楼一次配齐4层的顶板模板及其支撑周转材料。5科技先行、优化施工方案。本工程我们为保证质量重点抓大体积混凝土方案、模板方案、混凝 土泵送方案的制订和实施，并准备在一些关键部位使用CAD放样的方法。6合理安排施工工序处理好季节施工。本工程工期自2001年7月1日至2002年8月27日，历经1个冬施，2个雨施，我们要求基础施工9月底完成，主体结构2002年3月底完成，基础结构分4次验收，装修分阶段插入，鉴于工期紧，我们必须重视季节性施工方案的制订，尽量减少季节施工对工期的影响。3.2项目组织结构系统图（略）3.3任务划分3.3.1总包合同范围望京花园东区高教住宅 9 号楼施工组织设计17根据建设单位提供的招标文件本次投标范围为：工程主体的土建、给排水、采暖、通风、电气工程的照明、动力、电视、电话、消防电、对讲、综合布线、通风自控等，弱电系统仅做埋管穿线（缆）及预留箱（盒）的工作，不含电梯安装、煤气、消防水工程、室外工程及土建工程中的土方项目。与室外有联系的管道工程均做至距外墙轴线2.50m处。本工程地基处理工程由中航勘地基基础工程总队完成。3.3.2总包单位与分包的关系1项目经理部会同公司总部对选定的分包单位予以考察，并采用竞争录用的方法，使所选择的分包单位(含供应商)，无论是资质、管理、经验都符合工程要求。2责成分包单位严格按“施工组织设计”、“施工总进度计划”的要求建立质保体系,确保“施工组织设计”所规定的总目标的实现。3责成分包单位所选用的设备、材料必须事前征得建设单位和项目经理部的审定，严禁擅自代用材料和使用劣质材料。望京花园东区高教住宅 9 号楼施工组织设计4各分包单位严格按照项目经理部制定的总平面布置图就位，且按项目经理部制定的现场标准化施工的文明管理规定，作好施工的标准化工作。5分包单位进场前均与我公司签订工程承包合同，严格以合同条款来检查落实分包单位的责任、义务。3.4施工进度计划详见附表基础结构2001.7.12001.10.主体结构2001.9.2002.32002.3.10插入内装修工程全部竣工.时间为2002年8月27日。3.5组织协调1按总进度计划制定的控制节点，组织协调工作会议，检查本节点实施的情况，制定修正调整下一个节点的实施要求。2以周为单位，定时参加由监理公司主持，建设单位、监理、各总、分包参加的监理例会和施工协调会。3由项目经理负责每周生产协调会,协调各专业配合,协调材料、机械配备，18项目单位数量备注开挖土方3m9182回填土3m2076防水工程地下2m36574mm厚的SBS屋面2m904.24SBS卫生间2m3701聚氨酯现浇混凝土地下3m2955抗渗混凝土地上3m7800普通混凝土钢筋地下t700地上t7800装室墙面抹灰2m43012望京花园东区高教住宅 9 号楼施工组织设计提出工程简报，向建设单位和有关单位反映。4由项目工程师每周主持一次质量分析会，制定质量保证措施，针对质量薄弱环节提出改进措施，总结一周以来的施工质量情况，介绍结构长城杯的施工经验，提高全员精品意识。3.6主要项目工程量（见表3-1）表3-1主要项目工程量19修工程内地面2m14540顶棚2m15215.室外门窗2m3232抹灰2m13663涂料2m13663序号机械名称数量1电梯52水箱23风机8质量方针、质量目标工程长城杯工期目标423天安全目标年度因工伤死亡率控制在零；工伤频率控制在4望京花园东区高教住宅 9 号楼施工组织设计3.7工程使用大型设备情况（见表3-2）表3-2工程使用大型设备情况3.8 工程目标（见表3-3）表3-3 工程目标20望京花园东区高教住宅 9 号楼施工组织设计文明施工目标北京市文明安全工地3.9主要劳动力计划（见图3-1）图3-1 主要劳动力计划4 施工准备4.1施工技术准备1图纸、图集、规范、规程等。2151045044036058063042030020010007006005004007891011121235678月序号仪器名称型号检定日期数量1水准仪Ds282001.6.2512经纬仪TDJ2E2001.6.2513激光铅垂仪J2-JD2001.6.2514塔尺2001.6.2515钢卷尺502001.6.2516钢卷尺52001.7.420望京花园东区高教住宅 9 号楼施工组织设计本工程由建设单位提供8套图纸，为保证审图质量，各级负责人必须组织有关人员，严格按照审图的 阶段程序进行。按不同的要求和参加的人员将图纸审查划分为四个阶段：即熟悉图纸、初审、内部会审、综合会审。本工程需要的图集、规范、标准已满足施工使用要求。2器具配置（见表4-1）。表4-1器具配置计量、测量、检测、试验用的工具、仪表、仪器，均在检测期内使用，按中的施工现场CI管理程序购置办公设备及用品。3技术工作计划22序号方案名称编制日期1雨期施工方案2001.7.102地下室防水施工方案2001.7.153施工组织设计2001.7.204钢筋施工方案2001.7.305群塔作业方案2001.7.306底板混凝土施工方案2001.8.67测量施工方案2001.8.68混凝土工程施工方案2001.8.189模板工程施工方案2001.8.2010外架子工程施工方案2001.9.1011冬期施工方案2001.10.1312装修施工方案2002.3.1013临电施工方案2001.7.1014防雷接地方案2001.7.2015机电工程施工方案2001.8.316配管配线与线槽安装施工方案2001.9.10望京花园东区高教住宅 9 号楼施工组织设计（1）分项工程施工方案的编制计划表4-2。表4-2分项工程施工方案的编制计划表混凝土及钢筋试验按层、按区段连续均匀进行取样，取样数量根据实际工程量的30%取样。23序号分项（分部）工程样板部位实施时间负责人1卷材防水基础底板集水坑（1-12轴）2001.7地下二层外墙（2-14轴）2001.102钢筋地下二层段2001.8首层（A1户型）2001.10十三层（A户型）2002.13模板地下二层段2001.8首层（A1户型）2001.104初装修五层（A户型）2002.3序号推广项目负责人实施时间1基坑土钉支护技术2001.62高性能混凝土技术地下结构预拌混凝土2001.7现场搅拌混凝土中加入粉煤灰和高效减水剂2001.9望京花园东区高教住宅 9 号楼施工组织设计（2）样板间计划（见表4-3）。表4-34改革新技术推广计划本工程采用新技术见表4-4。表4-4样板间计划表新技术一览表24望京花园东区高教住宅 9 号楼施工组织设计地下室底板采用钢筋冷挤压和钢筋直螺纹连接2001.7框架柱、框架梁、地下室暗柱采用钢筋直螺纹连接2001.73粗直径钢筋连接技术地上结构暗柱钢筋使用电渣压力焊地下室墙体多层板2001.102001.84模板顶板采用竹胶板剪力墙定型钢模板2001.82001.10外墙外保温采用聚苯颗粒板保温2002.42001.115层建筑节能和 隔墙砌筑采用陶粒混凝土空心砌新型墙体应 块和陶粒混凝土条板2001122001.7节能型塑钢门窗和门窗密封条的应用地下室柔性防水采用SBS改性沥青防水卷材厕浴间防水使用聚氨酯低污染高分子防水涂料2002.56用技术新型建筑防水和塑料管的应用技术下水管采用 U-PVC 塑料管，上水、热水采用PP-R塑料管2001117企业的计算 项目部网络管理系统软件的应用机应用和管 广联达生产统计软件的应用252001.7序号机械名称单位数量总用电量(kW)1塔吊F0/23B台2702=1402电焊机台610.56=63(kVA)3混凝土搅拌机台45.54=224混凝土振捣器台81.58=125钢筋弯曲机台242=86钢筋切断机台25.52=117电锯台232=68电刨台232=69消防水泵台2372=7410现场试验室项1011直螺纹成型机台1=12液压弯管机台61.56=913照明项30望京花园东区高教住宅 9 号楼施工组织设计预算大师软件在预算部门的使用理技术设计图纸现场CAD放样5坐标点、水准点引入坐标点和水准点由公司测量组完成。4.2生产准备4.2.1临时供水、供电1用电量计算（见表4-5）。表4-5 用电量计算表26望京花园东区高教住宅 9 号楼施工组织设计14合计P1=430kWP2=168kVAP1 430总用电量P=1.1(K1 +K2P2)=1.1(0.5 +0.5168)cos 0.7=597.03(kVA)2施工用水现场内施工用水主要为搅拌混凝土及混凝土养护，模板冲洗，生活及消防用水，经测算用水主干管尺寸为100，满足消防要求即可。支管管径可采用50引至各施工用水处，楼层上的施工用水随结构施工安装消防立管引至楼层。本工程现场内设置4处消火栓。位置见平面图。5 主要分项工程施工方法及技术措施本工程分为东西两个对称的施工区域，每个施工区域划分为4个流水段。流水段划分详见附图。5.1测量放线（略）5.1.1测量依据建设单位提供的现场红线控制桩的桩点位置及控制线位置。建设单位提供的望京花园东区高教住宅9号楼工程施工图纸。27望京花园东区高教住宅 9 号楼施工组织设计28工程测量规范（GB50026-93）建筑工程施工测量规程（DBJ01+21-95）根据复测后的现场界桩，确定主要轴线控制桩，最后确定基坑开挖边线，规划部门验线合格后，破土动工。5.1.2标高引测用钢尺沿结构外墙以起始标高线为准向上竖直测量，各层的标高线均应由各处的起始标高线向上直接量取，并在传递高度超过钢尺长度时，根据引测的两个永久水准点用水准仪在该层精确测定第二条起始标高线，作为再向上引测的依据，每一流水段至少应由三处分别向上引测。5.1.3轴线竖向投测选用一台激光经纬仪进行作业，在基础施工完成后，根据建筑物场地平面控制网，校测建筑物轴线控制桩后，在首层测试室内控制网，使用激光经纬仪在各控制点由首层向上铅直投测施工层后，经图形闭合校对调整后，再放出各细部。在进行控制点传递时，用对讲机通信联络。室内控制点以建筑物轮廓轴线和电梯井轴线的投测为关键部位。5.1.4施工层的放线与抄平望京花园东区高教住宅 9 号楼施工组织设计29施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线，然后据此测设墙、门窗洞口等边线。施工层抄平之前应先校测首层传递上来的各标高点，当校差小于3mm时以其平均点引测水平线。为了有效控制各层轴线及标高误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层的放线与抄平中弹放下列控制线，所有细部轴线（墙体边线、门窗洞口边线）、各外墙大角轴线、各层外墙大模板下口水平控制线、各开间+50cm水平控制线。5.1.5测量精度要求层间垂直度测量偏差不应超过3mm。建筑全高垂直度测量偏差不应超过15mm。层间标高测量偏差不应超过3mm。建筑总高标高测量偏差不应超过15mm。每层找平其高度误差范围在3mm以内。5.1.6沉降观测望京花园东区高教住宅 9 号楼施工组织设计30本工程沉降观测由建设单位委托给中建一局四公司，我方配合施工。5.2土方与回填（略）1考虑本工程开工后即进入雨期施工，为保证边坡的稳定，土方开挖采用机械开挖，放坡系数为10.75，边坡采用喷混凝土进行硬化，北侧坡放坡系数为10.5，采用喷锚的办法进行加固处理。2本工程首层室内地坪相对标高为0.000，其相应绝对标高为37.45m，基础埋深为6.81m，拟采用机械开挖土方，人工配合清土，由于土方开挖面积较大，确定采用反铲挖掘机，配备相应的自卸汽车。3第一次土方开挖在场地东北侧开始，第一步挖掘机从东向西施工，挖深3m，施工到西侧时留设 16 外坡道，宽 8m，坡道两侧按 10.5 放坡，保证土方不坍落而影响车的正常行驶及人身安全。第二步挖掘机依然从东向西施工，挖深3.51m，基底预留30mm土方由人工清运。4回填土（1）回填土的范围为建筑物的东、西、南侧。基础外围0.81m范围内回望京花园东区高教住宅 9 号楼施工组织设计31填 28灰土，其余部位素土夯实。（2）回填土方分两阶段进行,第一次填至底板外围-7.15m标高,第二次填至自然地面(-1.500m)标高。（3）底板外围防水保护墙砌筑完毕后，及时回填外墙土方，以确保边坡稳定和抵抗底板混凝土侧压力。（4）地下外墙防水层施工完后及时加立面聚苯保护层，随即进行基坑肥槽土方回填，采用蛙式打夯机分层夯实，每层虚铺厚度约200250mm，每处打夯34遍，夯至外墙聚苯防水保护层部位，再采用木夯夯实，以防止聚苯表层破坏。5.3地下室防水（略）5.3.1地下室防水卷材施工1材料选用地下室防水层材料选用一层4厚的SBS改性沥青防水卷材，基层处理剂选用冷底子油，卷材铺贴采用热熔法，底板防水保护层为40mm厚C20细石混凝土，外墙防水保护层为50厚聚苯板。地下室防水施工先砌筑防水保护墙，高度为垫层望京花园东区高教住宅 9 号楼施工组织设计32至底板上表面加300mm，保护墙以下部位采用外防内贴法，保护墙以上部分外墙采用外防外贴法。防水材料进场需做复试，并有“三证一标志”，防水专业队要有防水施工资质及施工许可证，防水卷材进场后需进行取样复试，经复试合格后方可使用。2施工顺序：清理基层涂刷冷底子油铺贴附加层卷材防水层施工质量验收保护层施工。3施工要点清理基层：基层要干燥，将已干燥的基层清理干净。基层干燥的现场试验方法为：将一块1m2大小卷材平坦无皱折地平放在找平层上，静置34h后掀起观察，在找平层覆盖部位及卷材底部未见水纹或水珠，即可铺贴防水层。涂刷基层处理剂：在基层表面涂刷冷底子油，涂刷要均匀，盖底，不得漏涂。附加层施工：在平面和立面转角处先做附加层，上下各 250mm 宽，保证粘贴牢固。防水层施工：铺贴卷材时应先铺集水坑卷材，然后再做大面积防水卷材铺贴。望京花园东区高教住宅 9 号楼施工组织设计33平面卷材与基层之间采用热熔法施工，即通过用喷灯烘烤卷材，在卷材接近熔化状态时进行铺贴，使卷材与基层铺贴牢固。卷材接缝的粘接：卷材接缝宽度，长边不少于100mm，短边不小于150mm，在接缝宽度范围内，通过喷灯烘烤卷材，沿卷材幅宽往返加热，使卷材表面沥青熔化，随后用小抹子抹严粘牢。人防出口处卷材收头做法是：将沿外墙大面延伸过来的卷材甩入洞口内，长度符合相邻接缝错开300mm，搭接长度150mm的要求，然后在洞口砌筑保护墙。出地面卷材收头做法：在散水处（-1.5m 处）将卷材收头用聚氨酯密封膏嵌缝严密。保护层施工：按照设计要求，平面及时浇筑C20细石混凝土保护层。立面做法是保护墙高度范围套界面剂抹水泥砂浆，保护墙以上粘接50mm厚聚苯板。4质量标准卷材防水的基层表面应平整、牢固、洁净，阴阳脚处呈圆弧形或钝角，基层处理剂应当涂步均匀，无漏涂，检查隐检记录。望京花园东区高教住宅 9 号楼施工组织设计34卷材铺贴要平直、粘贴牢固，不允许有皱折、翘边、起鼓等等现象。卷材接缝处封闭严密，粘接牢固。卷材与基层之间不得有砂粒、硬块等杂物。5.3.2结构自防水1底板C35和地下室外墙C40混凝土均采用抗渗混凝土，抗渗等级为P12。2 依照图纸要求，在地下二层的地下车库通道出口处设置止水带（橡胶材料）。3地下室外墙第一道水平施工缝留在底板上边300mm处，其余施工施工缝留在板下皮或板上皮，第一道施工缝处墙体作成踏步槎，外低内高，其余地下外墙施工缝设置膨胀止水条，垂直施工缝采用钢板止水带。4地下室外墙墙体混凝土施工完毕，首先对外立面基层进行处理，去除穿墙螺栓时在根部适当剔凿，割除螺栓后，混凝土表面形成20mm左右的凹坑，涂刷防锈漆一道，再用水泥砂浆抹平。5.4 基础底板混凝土望京花园东区高教住宅 9 号楼施工组织设计35详见底板大体积混凝土施工方案。基础底板混凝土的强度等级为C35P8。5.4.1预拌混凝土原材料1水泥：选用北京兴发水泥有限公司的兴法拉法基P.O42.5水泥，该水泥质量相当稳定，对外加剂的适应性强，属于低碱水泥，P.O42.5碱含量为0.49%，强度质量稳定，3d水化热为274kJ/kg，7d水化热为299kJ/kg，属于中低水化热水泥，适用于大体积混凝土。2砂：砂子选择潮白河中砂，细度模数2.7，含泥量为1.1%，泥块含量0.5%。砂颗粒级配良好，各项性能指标均符合规范要求。3石子：选择潮白河525mm卵石，颗粒级配良好，针、片状颗粒含量为0.9%，含泥量0.5%，泥块含量小于0.1%。4掺合料（粉煤灰）：掺粉煤灰减少水泥用量，降低水化热峰值。本工程采用三河中和粉煤灰厂的二级粉煤灰，质量比较稳定，各项指标符合GB1596-91标准，粉煤灰掺量为12%。望京花园东区高教住宅 9 号楼施工组织设计365外加剂：选用北京市兴宏光建材厂的高效减水剂WDN-7，掺量为2.2%和天津豹鸣股份有限公司的膨胀剂UEA，掺量为8%。6搅拌水采用深井水，确保混凝土入模温度不大于30。7本工程地下室为类工程均应采取预防混凝土碱骨料反应措施，配制二类工程用的混凝土使用B种低碱活性集料以及低碱水泥、掺合料，无碱外加剂。配制的混凝土含碱量不超过5kg/m3，5.4.2机具准备1基础底板混凝土总量约在4200m3左右，每小时每台泵车的浇筑量以50m3计，需配备2台型号为HBT60B的混泵车和一台臂长为30m的汽车泵进行浇筑。浇筑时，混凝土要从东侧向西侧进行浇筑，确保混凝土在浇筑过程中不出现冷缝。2现场另准备一台地泵，联系好另一家搅拌站做好万一因供应混凝土的搅拌站出现意外情况的应急准备。在底板浇筑时，预备一台发电机，防止因突然断电对底板混凝土浇筑产生影响。5.4.3混凝土浇筑望京花园东区高教住宅 9 号楼施工组织设计371泵送混凝土的坍落度较大，在施工过程中在每个浇筑带的前、后布置两道振动器，第一道布置在混凝土卸料点，振捣上部混凝土，第二道振捣器布置在坡角处捣实下部混凝土，合理安排施工程序采用二次振捣方法。2泵送混凝土在浇筑、振捣过程中泌水较多，预先在垫层边留积水坑采用软轴泵及时排除泌水。大体积泵送混凝土表面水泥浆较厚，浇筑45h后，初步按标高用长刮尺刮平，在初凝前用抹子抹平压实，以闭合收水裂缝。5.4.4混凝土的测温1大体积混凝土底板的测温：底板大体积混凝土浇筑后应立即埋好测温管，测温孔分层设置，上层为混凝土表层向下15cm，下层为底板厚度的中心偏下，即表层向下60cm。2测温时间及间隔：混凝土表面和核心温度在浇筑初期温度上升阶段每 2h进行一次测温，5d 后每间隔 4h 测温一次，测温延续时间以混凝土中心温度接近表面温度且与大气温度接近为准。测温工作须由经过培训、责任心强的专人进行。测温记录应交技术负责人阅签，并作为混凝土施工及质量控制的依据。望京花园东区高教住宅 9 号楼施工组织设计38混凝土表层温度与大气温度之差不得超过25，中心偏下部位与混凝土表层温度之差不得超过25，测温过程中若发现混凝土温度差较大时，应继续测温并应及时采取措施如：浇水及夜间将覆盖掀开进行降温等措施，以防止混凝土内部产生裂缝。5.4.5混凝土的养护混凝土浇筑后，应及时进行覆盖养护。混凝土表面收光后，在混凝土表面覆盖一层塑料薄膜，薄膜上覆盖阻燃草袋子，混凝土终凝后即可进行浇水养护,养护时间为14d。5.5钢筋工程（略）本工程钢筋全部采用首钢产钢筋，原材料进场后经复试合格后方可使用。5.5.1钢筋加工1现场设置钢筋加工棚，严格按钢筋翻样图纸进行，钢筋加工主要包括：调直、除锈、下料、弯曲。钢筋加工应平直，无局部弯曲，采用冷拉方法调直钢筋时，I级钢筋的冷拉率不宜大于4%。望京花园东区高教住宅 9 号楼施工组织设计392钢筋加工实行“样板制”，由班组加工样板，挂在钢筋加工区，以明确加工标准，先加工90、135、180和箍筋的钢筋样板，方可大量加工。加工成型后的钢筋应按规格码放整齐，并做标牌，注明使用部位，以免用错。3钢筋加工的形状、尺寸、数量，必须和钢筋的配料单符合，箍筋要方正平直，受力钢筋顺长度方向全长的净尺寸允许偏差10mm，无局部弯折。4钢筋的弯钩或弯折应符合下列规定：（1）I 级钢筋末断需要做180弯钩，其圆弧弯曲直径d 不应小于钢筋直径的2.5倍，平直部分长度不应小于钢筋直径d的3倍。II级钢筋末端做90或135弯折时，钢筋的弯曲直径 d 不宜小于钢筋直径 d 的 4 倍，平直部分长度应按照设计要求确定。（2）箍筋的末端应作成135形式，弯钩弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍，弯钩平直部分的长度不应小于箍筋直径的10倍。5.5.2钢筋的连接1绑扎搭接钢筋种类混凝土强度等级C25C30、C35C40级钢筋一级、二级抗震30d25d25d望京花园东区高教住宅 9 号楼施工组织设计40（1）本工程中墙体、顶板钢筋采用绑扎接头。（2）绑扎接头应符合下列规定：搭接长度的末端距离钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于最大弯矩处。搭接长度按照图纸设计要求。受拉区域内，I级钢筋绑扎接头的末端应做弯钩。钢筋搭接处，应在中心和两端用火烧丝扎牢。受压钢筋搭接长度按设计要求。各受力钢筋之间的绑扎接头位置应相互错开，两个搭接接头端部之间相差500mm长度区域范围内，有绑扎接头的受力钢筋截面面积占受力钢筋截面面积的百分率应符合设计要求。钢筋搭接、锚固长度：抗震锚固长度见表5-1。表5-1 抗震锚固长度钢筋种类混凝土强度等级C25C30、C35C40级钢筋一、二级抗震35d30d30d三级抗震30d25d25d级钢筋一、二级抗震47d41d35d三级抗震42d36d30d结构部位保护层厚度地下墙、板与土或水相邻面25mm其余15mm柱、梁与土或水相邻面35mm其余25mm无梁楼盖(地下二层部分车库顶板)与土或水相邻面25mm其余15mm三级抗震25d20d（250mm）20d（250mm）级钢筋一、二级抗震40d35d30d三级抗震35d30d25d望京花园东区高教住宅 9 号楼施工组织设计级钢筋搭接长度见表5-2。表5-2级钢筋搭接长度板后浇带内钢筋搭接长度为45d 。钢筋保护层厚度见表5-3。表5-3钢筋保护层厚度41望京花园东区高教住宅 9 号楼施工组织设计42钢筋保护层：底板采用花岗石垫块，其他采用塑料垫块。2直螺纹连接地下结构底板钢筋、暗柱钢筋连接采用直螺纹接头。直螺纹应有出厂合格证及抽检报告，同时厂家提供设备，派驻1名技术人员到工地进行技术培训及现场指导。所有钢筋接头的错位应符合GB50204-92 的混凝土结构施工及验收规范。3电渣压力焊本工程地上结构暗柱钢筋连接采用电渣压力焊。所有的焊接操作人员必须经过培训，持证上岗，严格按照焊接操作规程施工，按照质量要求进行自检，确保每个焊接接头质量。接头应逐个进行外观检查，强度检验时，从每批成品中切取3个试件进行拉伸（300个接头作为1批）。接头外观质量应符合下列要求：（1）接头焊包均匀，无烧伤、无咬边等缺陷。望京花园东区高教住宅 9 号楼施工组织设计43（2）接头处钢筋轴线的偏移不得超过0.1倍钢筋直径，同时不得大于2mm。（3）接头处钢筋弯折角不得大于4（0.07/1m）。（4）对外观检查不合格的接头，应将其切除重焊。（5）最低焊点距地不小于500mm，相邻接头错开不小于35d。另外，按照行业标准钢筋焊接及验收规程（JGJ18-96）的规定，焊包凸出钢筋表面的高度应大于或等于4mm，焊包四周应均匀，焊剂残渣应清净。5.5.3钢筋施工1底板与基础暗梁钢筋绑扎工艺流程:：放线验线排东西向梁下部钢筋排南北向梁下部钢筋排南北向梁下部钢筋二层筋排南北向底板下部钢筋排东西向底板下部钢筋排斜板南北向附加筋排斜板东西向附加筋排南北向梁上部钢筋二层筋排东西向板上部钢筋和东西向梁上部钢筋二层筋排南北向底板及梁上部钢筋排东西向梁上部钢筋插墙体及暗柱钢筋。底板钢筋及直径大于等于20mm的采用直螺纹连接和套筒挤压连接接头。2墙体钢筋绑扎：墙体钢筋直径大于 16mm 的采用电渣压力焊接头，直径望京花园东区高教住宅 9 号楼施工组织设计44大于25mm的采用直螺纹接头。墙体、暗柱立筋绑扎墙体水平钢筋绑扎连梁钢筋绑扎。绑扎原则：墙体、暗柱、连梁钢筋布置原则：钢筋以南北向为主方向，墙体钢筋立筋在内侧，水平筋在外侧，暗柱钢筋同墙体立筋，连梁钢筋在墙体立筋的内侧穿过。3为确保剪力墙钢筋的间距，用钢筋定位梯子筋代替墙筋。竖向梯子筋根据水平、竖向钢筋的间距、排距，焊接成梯子，梯子筋的主筋代替墙筋并提高一个钢筋直径，梯子筋的上、中、下设三个横撑，横撑与墙的厚度最多可小 2mm 作为顶住模板的顶撑和控制混凝土保护层的厚度，这三根顶撑的长度下料时必须准确，必须用无齿锯将端部垂直切平，不得有飞
