3D打印技术种类

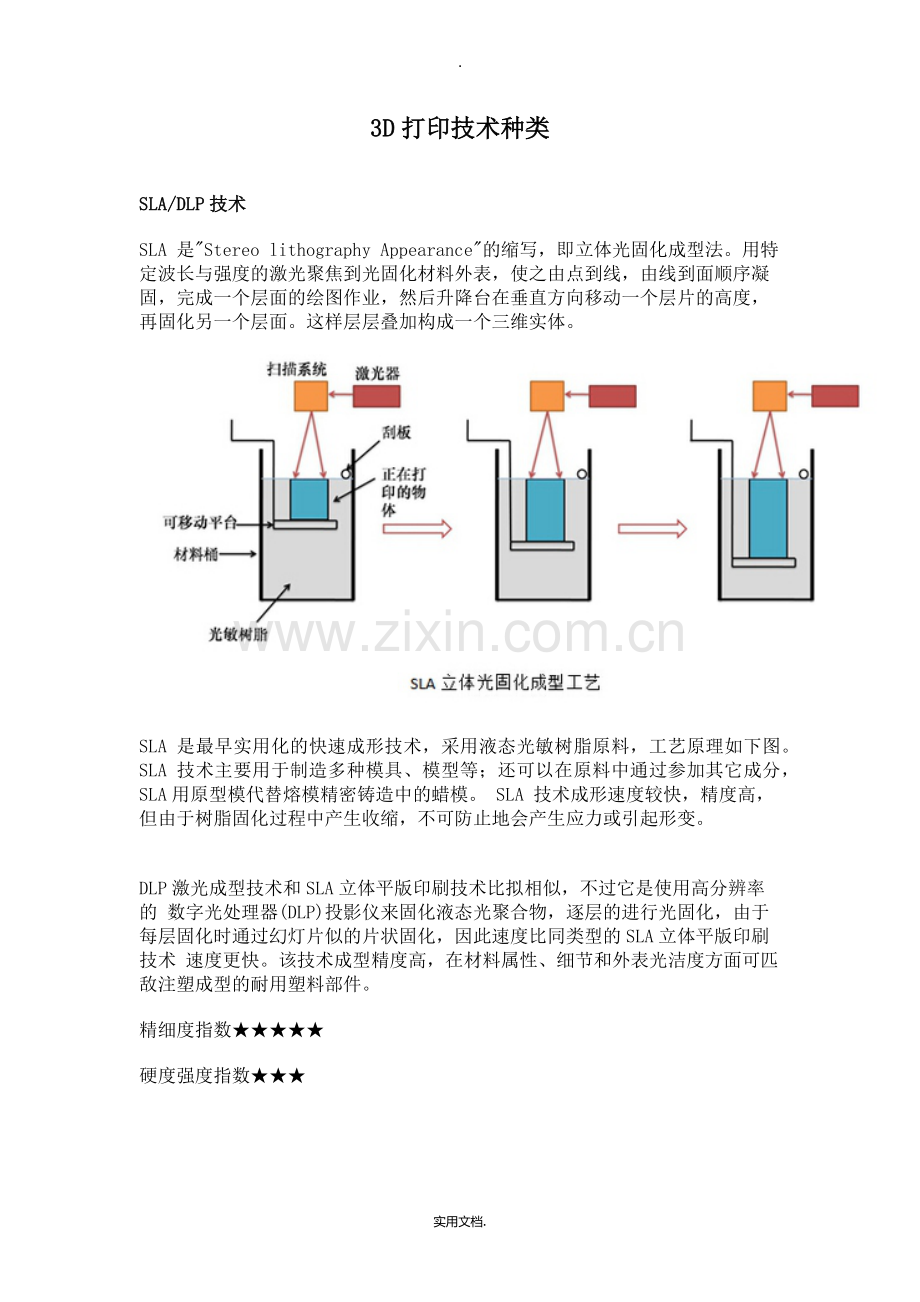

SLA/DLP技术
SLA 是"Stereo lithography Appearance"的缩写，即立体光固化成型法。用特定波长与强度的激光聚焦到光固化材料外表，使之由点到线，由线到面顺序凝固，完成一个层面的绘图作业，然后升降台在垂直方向移动一个层片的高度，再固化另一个层面。这样层层叠加构成一个三维实体。

SLA 是最早实用化的快速成形技术，采用液态光敏树脂原料，工艺原理如下图。SLA 技术主要用于制造多种模具、模型等；还可以在原料中通过参加其它成分， SLA用原型模代替熔模精密铸造中的蜡模。 SLA 技术成形速度较快，精度高，但由于树脂固化过程中产生收缩，不可防止地会产生应力或引起形变。

DLP激光成型技术和SLA立体平版印刷技术比拟相似，不过它是使用高分辨率的 数字光处理器(DLP)投影仪来固化液态光聚合物，逐层的进行光固化，由于每层固化时通过幻灯片似的片状固化，因此速度比同类型的SLA立体平版印刷技术 速度更快。该技术成型精度高，在材料属性、细节和外表光洁度方面可匹敌注塑成型的耐用塑料部件。
精细度指数★★★★★
硬度强度指数★★★

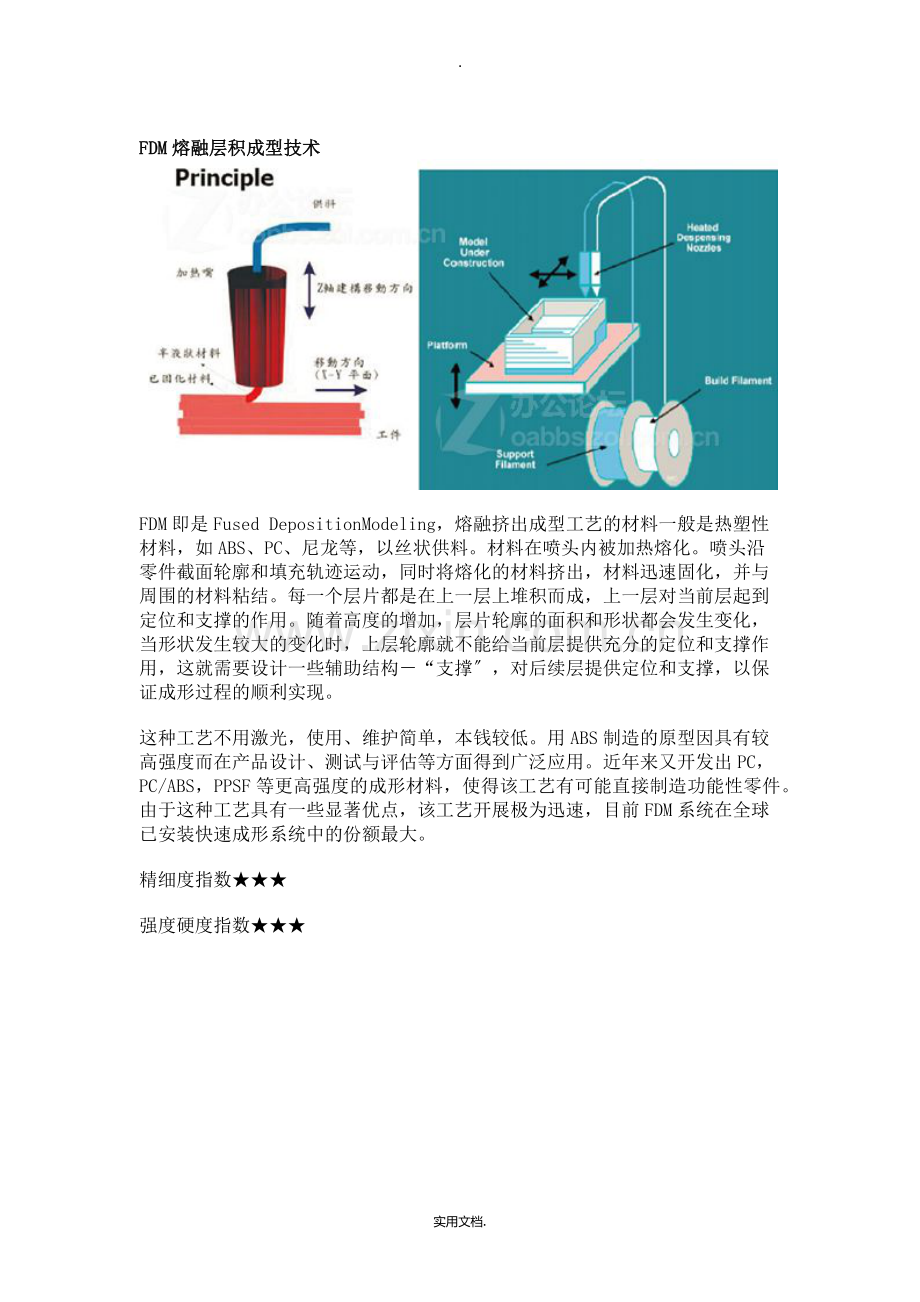

FDM熔融层积成型技术

FDM即是Fused DepositionModeling，熔融挤出成型工艺的材料一般是热塑性材料，如ABS、PC、尼龙等，以丝状供料。材料在喷头内被加热熔化。喷头沿零件截面轮廓和填充轨迹运动，同时将熔化的材料挤出，材料迅速固化，并与周围的材料粘结。每一个层片都是在上一层上堆积而成，上一层对当前层起到定位和支撑的作用。随着高度的增加，层片轮廓的面积和形状都会发生变化，当形状发生较大的变化时，上层轮廓就不能给当前层提供充分的定位和支撑作用，这就需要设计一些辅助结构－“支撑〞，对后续层提供定位和支撑，以保证成形过程的顺利实现。
这种工艺不用激光，使用、维护简单，本钱较低。用ABS制造的原型因具有较高强度而在产品设计、测试与评估等方面得到广泛应用。近年来又开发出PC，PC/ABS，PPSF等更高强度的成形材料，使得该工艺有可能直接制造功能性零件。由于这种工艺具有一些显著优点，该工艺开展极为迅速，目前FDM系统在全球已安装快速成形系统中的份额最大。
精细度指数★★★
强度硬度指数★★★

3DP技术
3DP即3D printing，采用3DP技术的3D打印机使用标准喷墨打印技术，通过将液态连结体铺放在粉末薄层上， 以打印横截面数据的方式逐层创立各部件，创立三维实体模型，采用这种技术打印成型的样品模型与实际产品具有同样的色彩，还可以将彩色分析结果直接描绘在模型上，模型样品所传递的信息较大。

美国麻省理工大学的Emanual Sachs教授于1989年申请了三维印刷技术〔3DP〕的专利。这是一种以陶瓷、金属等粉末为材料，通过粘合剂将每一层粉末粘合到一起，通过层层叠加而成型。1993年，粉末粘合成型工艺是实现全彩打印最好的工艺，使用石膏粉末、陶瓷粉末、塑料粉末等作为材料，是目前最为成熟的彩色3D打印技术。
精细度指数★★★
强度硬度指数★★★
彩色指数★★★★★

SLS选区激光烧结技术/SLM
SLS选区激光烧结技术，即Selective Laser Sintering，和3DP技术相似，同样采用粉末为材料。所不同的是，这种粉末在激光照射高温条件下才能融化。喷粉装置先铺一层粉末材料，将材料预热到接近熔化点，在采用激光照射，将需要成型模型的截面形状扫描，使粉末融化，被烧结局部粘合到一起。通过这种过程不断循环，粉末层层堆积，直到最后成型。

SLS最初是由美国德克萨斯大学奥斯汀分校的 Carlckard 于 1989 年在其硕士论文中提出的。后美国 DTM 公司于 1992 年推出了该工艺的商业化生产设备 Sinter Sation。几十年来，奥斯汀分校和 DTM 公司在 SLS 领域做了大量的研究工作，在设备研制和工艺、材料开发上取得了丰硕成果。德国的 EOS 公司在这一领域也做了很多研究工作，并开发了相应的系列成型设备。激光烧结技术成型原理最为复杂，成型条件最高，设备及材料本钱最高的3D打印技术，但也是目前对3D打印技术开展影响最为深远的技术。目前SLS技术材料可以是尼龙、蜡、陶瓷、金属等，SLS技术成型材料的的种类多元化。
精细度指数★★★
强度硬度指数★★★★★

LOM 技术
分层实体制造法〔LOM——Laminated Object Manufacturing〕，LOM 又称层叠法成形，它以片材〔如纸片、塑料薄膜或复合材料〕为原材料，其成形原理如下图，激光切割系统按照计算机提取的横截面轮廓线数据，将反面涂有热熔胶的纸用激光切割出工件的内外轮廓。切割完一层后，送料机构将新的一层纸叠加上去，利用热粘压装置将已切割层粘合在一起，然后再进行切割，这样一层层地切割、粘合，最终成为三维工件。

LOM 常用材料是纸、金属箔、塑料膜、陶瓷膜等，此方法除了可以制造模具、模型外，还可以直接制造构件或功能件。
该技术的特点是工作可靠，模型支撑性好，本钱低，效率高。缺点是前、后处理费时费力，且不能制造中空结构件。成形材料：涂敷有热敏胶的纤维纸；制件性能：相当于高级木材；
主要用途：快速制造新产品样件、模型或铸造用木模。
精细度指数★★
强度硬度指数★★
