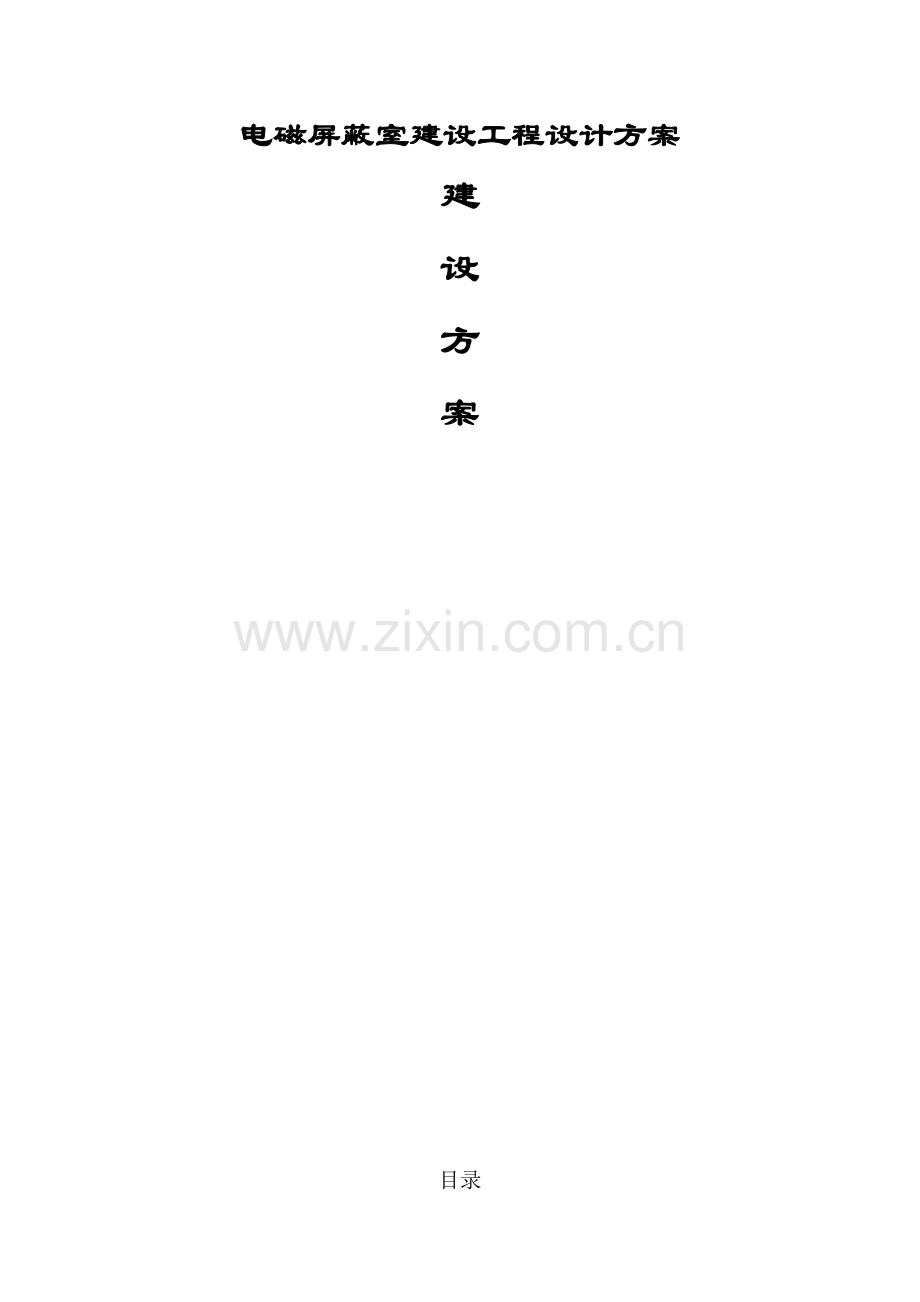

电磁屏蔽室建设工程设计方案
建
设
方
案

目录
一、公司简介 3
二、设计依据 4
三、电磁屏蔽室简介 5
1、屏蔽原理： 5
2、屏蔽材料： 6
四、结构形式：TPH1单层钢板焊接式电磁屏蔽室 6
①屏蔽壳体： 6
②壳体结构 7
③壳体龙骨 7
五、屏蔽室机房尺寸 8
1、铰链旋转刀插式电磁密封屏蔽门： 8
2、屏蔽门的结构特点 9
六、空调通风系统： 10
七、供配电系统： 12
八、屏蔽内外弱电系统： 13
九、屏蔽壳体接地系统： 13
十、工程质量保证措施： 15
十一、服务承诺： 16
十二、交货期： 17
十三、供方负责： 17

一、简介
电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，造成影响。同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。

二、设计依据
1．1《计算机场地技术要求》（GB2887-89）
1．2《计算站场地安全要求》（GB9361-88）
1．3《电子计算机机房设计规范》（GB50174-93）
1．4《电子计算机机房工程施工及验收规范》（SJ/T30003-93）
1．5《建筑设计防火规范》（GB5004-95）
1．6《建筑内部装修设计防火规范》（GB50222-95）
1．7《低压配电设计规范》（GBJ50054-95）
1．8《供配电系统设计规范》（GB50052-92）
1．9《电气装置安装工程施工及验收规范》（GBJ32-82）
1．10《民用建筑电气设计规范》（JGJ/T16-92）
1．11《防静电活动地板通用规范》（SJ/T10796-2001）
1．12《高性能屏蔽室屏蔽效能的测量方法》（GB12190-90）
1．13《电磁屏蔽室工程施工及验收规范》（SJ31470-2002）
1．14《涉及国家机密的计算机信息系统安全技术要求》
（BMZ1－2000）
1. 15《密码机屏蔽机房的安装、使用和检测》(GJBZ20397-97)
2. 项目设计要求及图纸
3. 本公司现有相关产品的企业标准及设计规范,

三、电磁屏蔽室简介
1、屏蔽原理：
电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，造成影响。同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。
屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。
屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。
由于屏蔽室内通常有人员和设备在里面工作，因此屏蔽室六面密闭的同时，必需留有人员及设备进出的屏蔽门，良好的通风，室内所需的电源，信号的进出，必备的室内装修，以确保屏蔽室能正常工作。
因此影响屏蔽室屏蔽效能主要有以下因素：
² 屏蔽室所用材料。
² 屏蔽材料的接缝处理。
² 屏蔽门。
² 通风窗。
² 屏蔽窗。
² 电源线的滤波处理。
² 信号线的屏蔽处理。
2、屏蔽材料：
当屏蔽材料采用金属板时，它的屏蔽效果：
由上述公式可知，当已知金属板的材料与厚度时，即可计算在不同距离、不同频率、不同场源的屏蔽效果。选用δ=0.5mm钢板，则其在不同场源、不同频率时屏蔽效果均≥120dB

四、结构形式：TPH1单层钢板焊接式电磁屏蔽室
①屏蔽壳体：
屏蔽壳体的内容主要有六面屏蔽材料、材料之间的连接、支撑龙骨。
本方案采用2mm的优质冷轧钢板（武钢），地板为3mm构建六面板体屏蔽壳体，是由冷轧钢板制成单元模块，表面经喷涂防锈漆后拼焊，焊接方式采用二氧化碳气体保护焊，其特点是受热面积小，焊缝抗氧化好。
②壳体结构
屏蔽机房底层是地梁部分，以网架结构焊接成整体，具有一定的刚性，并与地面进行绝缘处理。地梁上面焊接屏蔽壳体。地梁上面墙体和顶部采用槽钢和矩形管组成龙骨层，经科学设计，在屏蔽机房壳体的墙体和顶部不同的部位采用不同的折弯高度来保证各部分强度和刚度的要求，减轻屏蔽壳体重量。更少地占用原建筑的活载荷量。
③壳体龙骨
地面龙骨：在基建地面上先铺设厚度为5mm的绝缘块，其上铺设地梁，地梁采用50×30×2矩形管制成，地梁间距为500 mm×417mm，地梁间断续焊固定牢固，焊缝长与间距为15×300，地梁铺设需平整。
墙面龙骨：主龙骨（竖柱）采用5#号槽钢制成，副龙骨（横档）采用50×30×2矩形管制成，龙骨间断续焊固定牢固，焊缝长与间距为15×300；
顶部龙骨：主龙骨采用采用50×30×2矩形管制成，地梁间距为500 mm×417mm，地梁间断续焊固定牢固，焊缝长与间距为15×300，地梁铺设需平整。
● 工艺特点
（1）组成模块均经过折弯成型，以保证焊接变形尽量控制在焊接边上；
（2）焊接工艺采用二氧化碳保护焊，从而确保焊缝平整光滑，壳体变形小；
（3）屏蔽壳体及框架稳定可靠，保证其电磁屏蔽性能长期稳定可靠；
（4）整体机械性能达到以下要求：
a.钢板不平度：每个面的任何部位不平度≤5mm/2m²，侧面墙对角线≤8mm；
b.钢墙垂直度误差≤8mm；
c.屏蔽壳体抗震指标≥8级；
（5）整体进行防潮防湿处理；
五、屏蔽室机房尺寸
外形尺寸：(20m×20m)×5m
屏蔽门是保持屏蔽系统总性能免于退化的最关键的部件，也是系统中唯一可动部分和直观的部件，因此屏蔽门的结构方案最为关键，根据本工程的实际情况现推荐以下结构形式：
1、铰链旋转刀插式电磁密封屏蔽门：
铰链刀插式屏蔽门配有电动锁紧或手动锁紧机构，门的锁紧为双点锁紧结构，配有铰链页实现门的旋转运动，内外门板为双层绝缘式结构；采用单刀插入式电磁密封技术，不锈钢复合密封刀，三排可拆卸式铍青铜簧片。
2、屏蔽门的结构特点
1、门的刀口采用以铁为基体的镀铜复合刀口，其固有的铁磁性及镀铜后较好的导电性，能兼顾整个频带的屏蔽性能指标。
2、采用铍青铜弹簧片经真空热处理后有较好的弹性及耐磨性。刀口与簧片经3万次插拔试验，仍能满足使用要求。
3、刀口及簧片接触部分都为同一种材料，电位差相近，在接触面上不会产生电腐蚀，能长时间保证屏蔽性能，提高了可靠性。
4、簧片为可拆卸式，每段长度180毫米，如局部有损坏极易更换，无需专业人员维修
5、门的锁紧为双点斜楔锁紧结构，电动锁紧机构采用进口电机传动谐波减速器减速，具有运行平稳，噪声低的特点。
6、采用单刀插入式电磁密封技术，复合刀口，可拆卸式铍青铜三排簧片，能有效地形成电磁密封腔，电磁密封可靠。
7、在屏蔽室断电情况下，电动锁紧门可以在室内实施手动操作开门。
8、该种形式屏蔽门为典型结构形式，设计工艺均较成熟
规格及数量： 内径为2000mm×1000mm 1套
与配备的门禁系统连接（外面刷卡进里面按钮出，或用指纹门禁）
送风系统、排风系统
对于进入屏蔽机房内的送风及排风均应通过波导窗，以保证整体屏蔽指标，为减小风阻系数，增加有效的通风面积，该工程采用蜂窝形通风波导窗，其工艺特点：
·全焊接式波导窗的连接强度远远高于浸锡式波导窗，运输装配过程不会影响其质量，确保在各频段中的屏蔽效果；
·全焊接式波导窗中蜂窝芯不会因为焊接的热影响而熔化开焊；
·全焊接式波导窗不存在浸锡式波导窗因要保证浸锡效果而存在过多的焊锡，其重量远远小于浸锡式；
·全焊接式蜂窝波导窗采用高技术焊接法，所属以确保即使在很小的蜂窝芯情况下也不会堵塞蜂窝孔；
· 全焊接式蜂窝波导窗采用的焊接材料为高导电和导磁性的材料，故屏效极好；
· 全焊接式蜂窝波导窗在所有形式的波导窗中重量最轻，风阻最小，屏蔽效果最好。
为保证室内有足够的新风，特增加新风波导窗，波导窗与排风扇连接，用于室内空气流通，波导窗由波导片采用波峰焊接工艺组成整件，屏蔽性能稳定。
六、空调通风系统：
机房专用空调的任务是为了保证计算机系统能够连续、稳定的运行，需要排出计算机设备及其他热源所散发的热量，维持机房内部的恒温、恒湿状态，并控制机房内部的空气含尘量。为此，要求机房的空调系统具有供风、加热、加湿、冷却、减湿和空气除尘能力。与普通空调相比，机房专用空调要求高、技术含量高。
机房专用空调不仅可以保证对室内温度的控制，而且可以对控制区域的湿度进行精确的控制。
国家标准
在国家技术监督局颁布的《GB2887-89计算机场地技术条件》和《GB50174-93电子计算机房设计规范》中，对中心机房温度、湿度以及洁净度技术指标提出了明确的要求：
计算机开机时机房的室内温湿度

级别
项目
A级
B级

夏季
冬季
全年
温度
21～25℃
18～22℃
18～28℃
湿度
45%～65%
40%～70%
温度变化率
<5℃/时，不得结露
<10℃/时，不得结露
适用
基本工作间（根据设备要求采用A级或B级）
房间
辅助房间根据工艺要求确定
备注

计算机停机时机房内的温湿度

级别
项目
A级
B级
温度
5～35℃
5～35℃
湿度
40%～70%
20%～80%
温度变化率
<5℃/时，不得结露
<10℃/时，不得结露

洁净度要求

级别
项目
A级
B级
粒度
>0.5μm
>0.5μm
个数
<10000粒/升
<18000粒/升

为保证室内有足够的新风，特增加新风波导窗，波导窗与排风扇连接，用于室内空气流通，波导窗由波导片采用波峰焊接工艺组成整件，屏蔽性能稳定。
空调电源滤波器FNF201C50 1只
用于一台30KW精密柜式空调室内机和室外机电源线的屏蔽处理（空调由用户提供）
空调四管处理 1套
七、供配电系统：
1．根据各类电源的种类及负荷的大小，分别选用相同容量的电源滤波器引入屏蔽室内。
2．采用低泄漏电流的电源滤波器，插入衰减能力与屏蔽室综合效能一致。
3．有电源滤波器应集中安装，滤波器前端不能有过流保护装置但可设置过载保护装置。

八、屏蔽内外弱电系统：
1．屏蔽内外保密电话线可采用专用电话滤波器连线，接拨电话进行通讯。
2．多模、单模光缆均可通过专用光纤波导管引入屏蔽室内
电话滤波器 2只
用于200路电话线的屏蔽处理
光纤波导管 15只
用于光纤、光缆的屏蔽处理
光纤收发器 5只
用于4根网线的屏蔽处理
视频滤波器 1只
用于一路视频线的屏蔽处理
九、屏蔽壳体接地系统：
计算机接地系统是为了消除公共阻抗耦合，防止寄生电容耦合的干扰，保护设备和人身的安全，保证计算机系统稳定可靠运行的重要手段。如果接地与屏蔽正确的结合起来，那么在抗干扰设计上是最简便、最经济而且是效果最显著的一种手段。因此，为了能保证计算机系统安全、稳定、可靠的运行，保证设备、人身的安全，针对不同类型计算机的不同要求。应设计出适当形式的接地系统。接地类型一般分为以下几种：
计算机系统的直流地：接地电阻不大于1Ω
交流工作地：接地电阻不大于1Ω
安全保护地：接地电阻不大于4Ω
防雷保护地：接地电阻不大于10Ω
本工程交流工作地、安全保护地、防雷接地、直流接地系统建议使用大楼综合接地系统，屏蔽内所有电气设备外壳、金属管道、金属吊顶、全钢抗静电地板、金属隔断框架均牢固连接大楼综合接地，接地电阻不大于1欧姆。
设备接地线应和其他导线隔离绝缘，且不能视为接地线应和其他导线隔离绝缘，且不能视为计算机之中性线。电源输出之中性线与接地线之间电压应小于1伏特，不论计算机开启与否，电压值依然不得超过1伏特；接地线与接地极至电源引入间，应配置金属穿线管保护，并妥善固定。
根据计算机系统的要求，建议计算机系统直流逻辑地独立设置。而计算机系统交流工作地、安全保护地、防雷保护地直接接在大楼综合地上。出于安全和滤波的需要，亦为避免因电磁感应而使屏蔽效能下降，屏蔽室一般均应接大地，使之与大地保持同电位。具体措施如下：
1．单独接地，接地电阻应≤1Ω。
2．屏蔽体上接地螺栓应紧靠电源滤波器。
3．屏蔽接地引线应有屏蔽措施，并严禁把接地线和输电线平行敷设。
屏蔽接地时接地电缆与接地螺栓连接，接地电阻小于1欧姆。
①逻辑接地用40mm×3mm的铜排 1套
②逻辑地滤波器 SNF104C50 1只
u 用户提供二个接地：一个是大楼的接地、一个是服务器设备的接地。
十、工程质量保证措施：
·建立完善的质量保证体系，严格按照ISO9002质量认证体系运行，加强工程施工和质量监控的管理，设立项目经理全现场负责工程质量，按专业设专职质量检查人员，严格执行质量否决权制度，开展班组自检，质量员巡检，项目经理每月组织全面检查，并把工程质量作为奖金分配的主要依据，优质优奖，不合格扣奖，确保优质工程。
·加强对施工操作工艺质量控制，逐级做技术交底，使参加施工人员熟悉本工程主要特点：设计意图和技术要求、质量标准、操作规程及质量检验控制点，严格要求施工人员按工艺要求作业，使施工工艺标准化、规范化。
·及时办理设计变更和材料代用的审批手续，由技术负责人员会同设计院，现场监理、业主、负责人共同确定，手续完善后方可执行。
·认真组织隐蔽工程验收，由技术、质检负责人和甲方共同参加验收，合格签字后方可进行下道工序施工。
·按规定搞好分部（项）工程的检查及验收，以及施工质量的检验与评定。
·加强工程质量施工过程中的监督，把好工程质量关。
·把好材料进货质量关，建立材料报批、反验和施工监督管理制度。
十一、服务承诺：
1、电磁屏蔽室移交使用后,公司将向用户提供电磁屏蔽室有关图纸和资料文件。
2、随机提供电磁屏蔽室易损件的备件。
3、电磁屏蔽室运动部件保修期为二年,超过保修期后提供终身服务。
十二、交货期：
1、预付款到帐乙方在3日内向甲方提供施工图,甲方应于3日内确认.
2、乙方应于合同生效预付款到帐50日内完成电磁屏蔽室工程的生产和安装工作,具备验收条件.
十三、供方负责：
1、供方负责对电磁屏蔽室进行施工设计、生产、安装和调试。
2、供方于合同生效预付款到帐后15日将电屏蔽室设计、生产完毕，现场具备安装条件后于30日内完成安装,提交验收。
3、机房安装完后、，供方负责配合检测单位对机房进行检测，检测费用由甲方支付。
