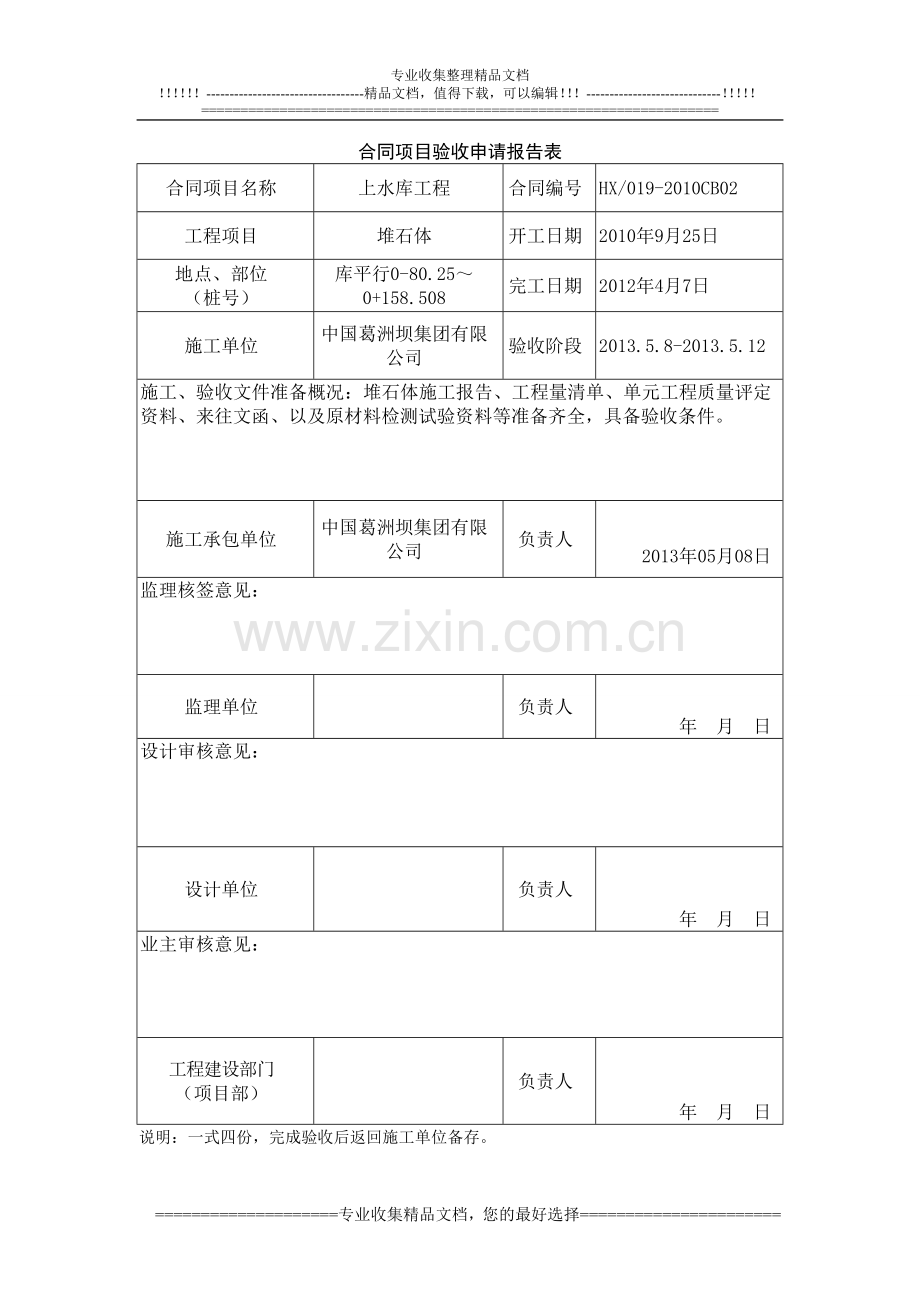

合同项目验收申请报告表
合同项目名称
上水库工程
合同编号
HX/019-2010CB02
工程项目
堆石体
开工日期
2010年9月25日
地点、部位
（桩号）
库平行0-80.25～0+158.508
完工日期
2012年4月7日
施工单位
中国葛洲坝集团有限公司
验收阶段
2013.5.8-2013.5.12
施工、验收文件准备概况：堆石体施工报告、工程量清单、单元工程质量评定资料、来往文函、以及原材料检测试验资料等准备齐全，具备验收条件。

施工承包单位
中国葛洲坝集团有限公司
负责人

2013年05月08日
监理核签意见：

监理单位

负责人

年 月 日
设计审核意见：

设计单位

负责人

年 月 日
业主审核意见：

工程建设部门
（项目部）

负责人

年 月 日
说明：一式四份，完成验收后返回施工单位备存。

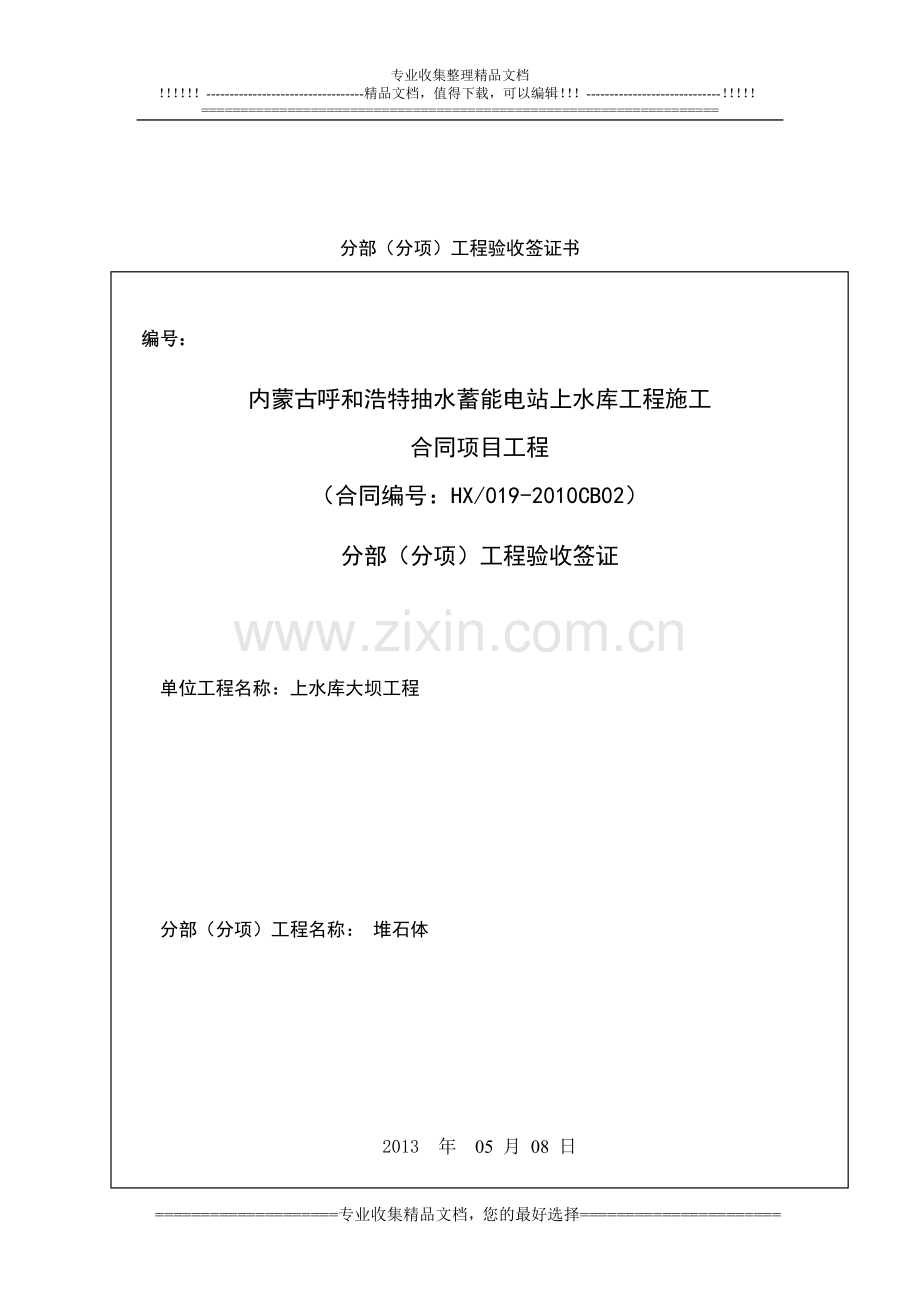

分部（分项）工程验收签证书

编号：

内蒙古呼和浩特抽水蓄能电站上水库工程施工
合同项目工程
（合同编号：HX/019-2010CB02）
分部（分项）工程验收签证

单位工程名称：上水库大坝工程

分部（分项）工程名称： 堆石体

2013 年 05 月 08 日

内蒙古呼和浩特抽水蓄能电站上水库工程大坝堆石体工程
分部（分项）工程验收签证书
一、 基本情况
施工承包单位：中国葛洲坝集团有限公司；合同编号： HHHT-101；分部工程名称：堆石体；开工及完工日期：大坝堆石体从下至上逐层填筑，于2010年8月21日至9月3日进行第一场主堆石填筑现场碾压试验，2010年10月5日至11月19日进行第二场堆石体填筑现场碾压试验，得出合适的填筑碾压施工参数，自2010年9月25日开始，2012年4月7日结束。

二、 工程施工简况
上水库大坝工程堆石体填筑工程主要工作内容项目为：坝基排水料填筑；主堆石填筑；下游堆石填筑，主要工程量见表一。
大坝垫层、过渡层填筑工程主要完成工程量表 表一：
项目名称
单位
合同工程量
图纸工程量
实际完成工程量
堆石坝主堆石3B区填筑
m³
1842398
1950787
2164290.5
堆石坝下游堆石3C区填筑
m³
589165
616569
552218.1
堆石坝基排水3F区填筑
m³
60300
51180
53748
主堆石3B区从坝基至1941m高程，迎水面坡比为1:1.75，与过渡层相接，背水面1902m高程以下坡比为1：1.6，与坡面干砌石护坡相接，1902m高程以上为1:0.3，与下游堆石区相接，共计填筑量为2164290.5m³；下游堆石3C区从高程1902m～1941m，迎水面坡比为1:0.3，与主堆石区相接，背水面坡比为1：1.6，与坡面干砌石护坡相接，共计填筑量为552218.1m³；堆石坝基排水3F区设在坝基二号冲沟、三号冲沟以及一号渣场坝后堆渣基础大南沟底部沟内开挖线以上3m厚度范围，共计填筑量为53748m³。
坝肩及底部基础面存在云母片岩，进行处理后才能进行坝基填筑；穿过堆石坝底部的外排廊道施工（高程1875m），以及坝体填筑过程中的监测仪埋等施工和相关的质检、试验工序将制约和影响填筑进度；坝体填筑量大、施工强度高，高峰时段平均强度70万m³/月，高峰期填筑强度将达80万m³/月以上；本工程地处深山峡谷中，3#山梁和2#山梁高峻陡峭，施工道路布置困难，确保运输道路畅通是保证填筑强度的关键。
堆石体施工经过：
2.1 生产准备
生产准备阶段主要包含施工供水线路、供电线路敷设，施工设备进场，填筑料准备，施工道路修建等，为大坝堆石体填筑施工做好准备。
2.1.1 水电布设
（1）施工用水
a、从高位水池引水至堆石坝左右岸坝肩。
b、管路采用钢管从水池引入填筑区岸坡3m～5m处，主管用φ150mm钢管，支管用φ100mm钢管。
c、在各填筑道路的入口处分别设加水站，供运输中的填料坝外加水。
（2）施工用电
大坝施工照明采用左右岸、坝轴线上下游方向安装6盏5KW的氙灯集中照明。布设位置、高程随坝体填筑分期范围和上升高度而相应调整，满足现场需要。
3.1.2 存取料场布置
坝体填筑料的料源主要来自库盆开采料、闸门井平台开挖料、供料。其中库盆料场开采石料直接上坝，2#渣场有用料堆存区作为坝体填筑的存料场。
存料场布置在上水库库盆3#山梁背侧2#渣场内1943平台，用于坝体的3B区备料，用于坝体填筑时取料上坝。采用反铲和装载机装车取料，配备18t以上自卸汽车运输直接上坝。
3.1.3 施工道路修建
（1）堆石坝1900m高程以下填筑，从库盆料场开挖至堆石坝坝基区布置2条道路，利用开挖道路至坝上填筑，最大纵坡比小于10%；宽10m的“之”字形道路从1845m高程升至1900m高程并900。
（2）利用坝前左右坝肩临时道路进行1922m高程以下及其上部分的填筑；考虑后期库盆开挖与填筑若存较大干扰，可在坝后布置临时道路适当改线与下部填体相通并由此路运输填料填升，回采料也可由2#渣场经此道进入填区。
（3）1922m高程以上和1942m高程以下坝体部位填筑经环库公路填筑1942m高程以下大部分运输，根据填筑进度抬高坝前左右坝肩上坝路，作为堆石体料上坝运输道路。
3.2 堆石体填筑施工
堆石体填筑主要包括坝基排水料区填筑、主堆石区填筑和下游堆石区填筑，根据施工现场碾压试验成果，各区填筑施工方法均不同。
3.2.1 堆石体填筑试验
大坝堆石体填筑前，在开挖区选定级配合格的碎石料，模拟正常填筑施工状况，进行主堆石、下游堆石、坝基排水料碾压试验，以确定合理的碾压参数。
碾压试验项目主要是对垫层的铺料方式、铺料厚度、超径石处理、振动碾的类型及重量、碾压行进线路、碾压遍数、铺料过程中的加水量、压实层的孔隙率、干密度、沉降量、压实后级配等进行试验。试验成果如下：
表二： 施工碾压参数表
坝料名称
碾压机具
(振动碾)
行车速度
（Km/h）
松铺厚度
（cm）
碾压遍数（遍）
洒水情况（%）
控制
最大粒径(mm)
控制标准
控制干密度（g/cm3）
孔隙率
（%）
主堆石料
22t
2
80
8
10
600
2.15
≤20
下游堆石料
22t
2
80
8
10
600
2.13
≤21
22t
2
80
10
0
600
2.13
≤21
根据碾压试验成果，下游堆石区非冬季施工时，洒水10%，碾压8遍可满足设计要求，冬季施工时不洒水干碾，碾压10遍可满足设计要求；坝基排水料碾压参数和主堆石碾压参数相同。大坝下游堆石区 碾压施工具体方法为：
3.2.2 堆石体填筑
根据垫层碾压试验成果，大坝堆石体碾压施工具体方法为：
（1）测量放样
填筑过程中，按填筑单元和填筑料分区严格测量放线，各分区采用白灰画线标识明晰，并插方向标记和层厚高度杆为控制参照物，以便施工人员掌握和质检人员监控。
（2）填筑面验收及填筑准备
1）坝体填筑开始前，严格按施工图纸要求，认真清理好坝基，进行基础缺陷处理和岸坡修整。
2）配合完成各种观测设备埋设。
3）设置若干种类、数量的标识牌，标明各填筑区、当前的状态，如“该区验收合格”、“该区正在碾压”、“该区正在进料”等。
（3）坝料摊铺
1）堆石体料主要采用10t~30t自卸汽车运输；
2）进占法为主的卸料方式，起层时先按2m~3m梅花型间距采用后退法卸料，推土机平层，当填筑面积足够后，车辆在填筑层上采用进占法卸料，这样有利于工作面的推平整理，提高碾压质量，同时，细颗粒与大颗粒石料间的嵌填作用，有利于提高干密度，确保填筑质量。
（4）上坝料加水
垫层料加水方式采用的是开挖料堆和运输途中加水相结合的方法，在开挖料堆加水5%，在运输途中加水5%。
（5）坝料碾压
采用22t自行式振动碾平行于坝轴线方向碾压，振动碾行走速度为1.5 km/h～2km/h（一档），碾压方法采用错距法（碾轮宽/碾压遍数），即从一侧到另一侧一次碾压完成。

三、 质量事故及缺陷处理
2011年3月23日，堆石坝回填过程中，经监理工程师检查，超径石含量超标，部分上坝料含泥量超标，且存在大块石条带集中以及接坡不密实等问题。我部按照监理工程师要求，用反铲全部清除超径石含量和含泥量超标的上坝料，并对大块石集中的部位和接坡不密实的部位按照监理工程师的要求进行了处理。直到监理工程师认为符合要求后才继续施工。
四、 主要工程质量指标
主堆石区（3B）料采用弱风化或微风化的片麻状花岗岩、斜长角闪岩料填筑，最大粒径为600mm且不大于2/3碾压层厚，粒径小于5mm的含量不大于20%，粒径小于0.075mm的含量小于5%；不均匀系数宜大于10，填筑压实后孔隙率不大于20%，相应的干密度不小于2.15g/cm³。
下游堆石区（3C）料采用弱风化或微风化的片麻状花岗岩、斜长角闪岩料填筑，最大粒径为600mm且不大于2/3碾压层厚，粒径小于5mm的含量不大于20%，粒径小于0.075mm的含量小于5%；不均匀系数宜大于10，填筑压实后孔隙率不大于21%，相应的干密度不小于2.13g/cm³。
堆石坝基排水3F区设在坝基二号冲沟、三号冲沟以及一号渣场坝后堆渣基础大南沟底部沟内开挖线以上3m厚度范围，要求渗透系数不小于1×10-2cm/s，其余要求与主堆石相同。
五、 质量评定
大坝堆石体共计分为232单元，其中主堆石料分为170个单元，下游堆石料分为54个单元，坝基排水料分为8单元。单元评定情况见表六。
表八： 大坝填筑堆石体工程单元评定统计表
施工部位
单元工程数
单元工程质量评定情况
不合格
合格
优良
合格率
优良率
主堆石
170
0
170
164
100%
96.5%
下游堆石
54
0
54
53
100%
98.2%
坝基排水料
8
0
8
8
100%
100%
合计
232
0
232
225
100%
96.9%
根据水利工程验收规范，对大坝工程堆石体填筑工程进行了质量评定，主堆石单元工程合格率为100%，优良率96.5%；下游堆石单元工程合格率100%，优良率98.2%；坝基排水料单元工程合格率100%，优良率100%；抗震钢筋单元工程合格率100%，优良率100%；无质量事故发生，该分部工程质量等级可评定为优良。

六、 文件资料管理评价
根据水利工程验收规范，大坝工程堆石体填筑工程单元验收资料齐全，完整；来往文函能满足工程的需要，保证工程的质量要求满足合同要求。

七、 存在问题及处理意见
无

八、 验收结论
根据水利水电工程验收规范，对大坝工程堆石体填筑工程进行了质量评定，主堆石分部工程单元工程质量验收232个，合格232个，合格率为100%，优良225个，优良率96.9%；大坝工程堆石体填筑分部工程质量自检等级达到优良标准；工程施工过程中未发生任何质量事故；施工质量满足合同要求。

九、 附件
附件一：来往文函(大坝工程堆石体填筑工程)；
附件二：主要工程量；
附件三：主堆石填筑现场碾压试验；
附件四：施工大事记；
附件五：大坝堆石体填筑单元验收资料。

参验单位 参验代表 公 章

业主单位：内蒙古呼和浩特
抽水蓄能发电有限责任公司 年 月 日

设计单位：中国水电顾问
集团北京勘测设计研究院
呼蓄设计代表处 年 月 日

监理单位：中国水利水电
建设工程咨询西北公司
内蒙古呼和浩特抽水
蓄能电站监理部 年 月 日

施工单位：中国葛洲坝集团
股份有限公司内蒙古
呼和浩特抽水蓄能电站
上水库工程项目部 年 月 日

内蒙古呼和浩特抽水蓄能电站喷沥青防护工程验收工作组成员签字表
验收组成员
姓名
单位（部门）
职务（职称）
签名
备注
组 长

副组长

成员

年 月 日
注：本签字栏及签字表应作为验收鉴定（签证）书的一部分。
