新疆电网110kV输变电工程可行性研究报告模板.doc

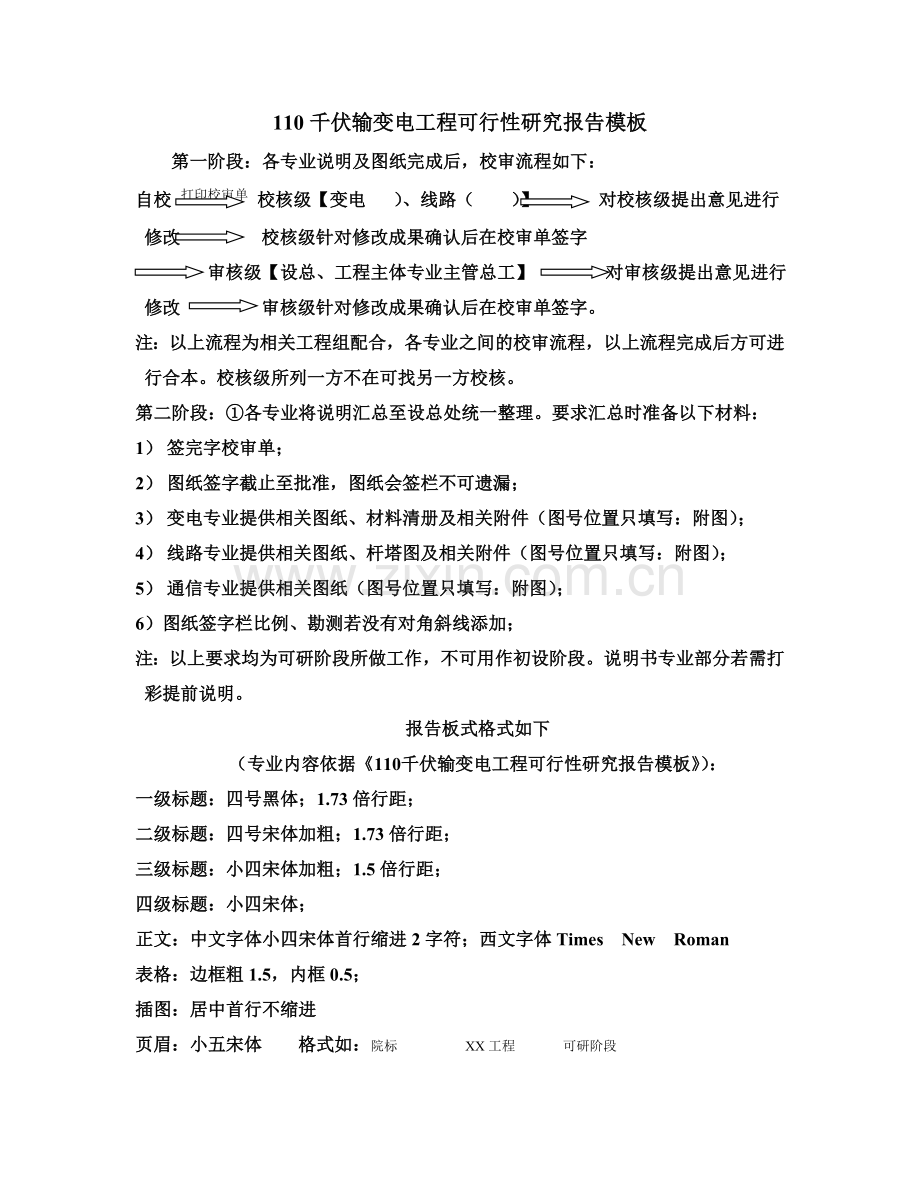

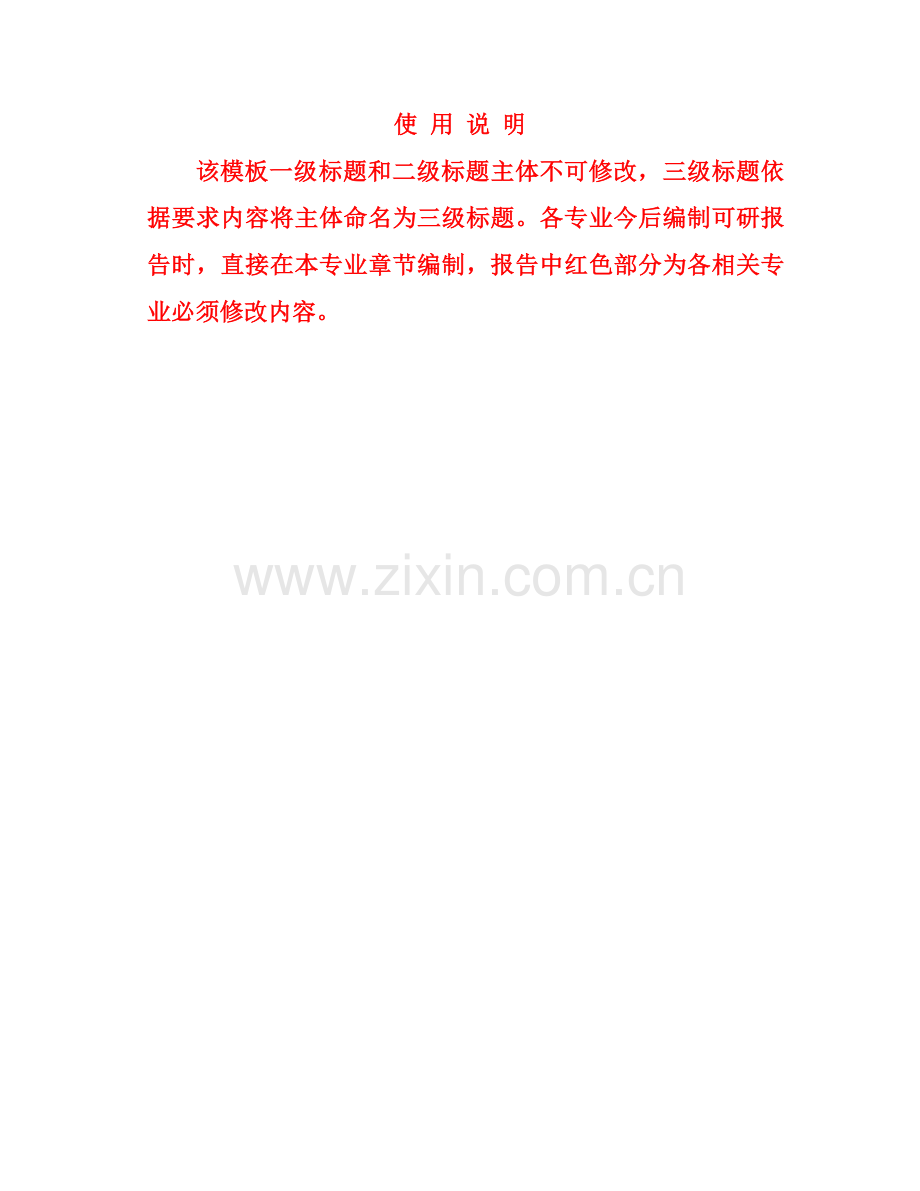

110千伏输变电工程可行性研究报告模板第一阶段：各专业说明及图纸完成后，校审流程如下：自校 打印校审单 校核级【变电 ）、线路（ ）】 对校核级提出意见进行修改 校核级针对修改成果确认后在校审单签字 审核级【设总、工程主体专业主管总工】 对审核级提出意见进行修改 审核级针对修改成果确认后在校审单签字。注：以上流程为相关工程组配合，各专业之间的校审流程，以上流程完成后方可进行合本。校核级所列一方不在可找另一方校核。第二阶段：各专业将说明汇总至设总处统一整理。要求汇总时准备以下材料：1） 签完字校审单；2） 图纸签字截止至批准，图纸会签栏不可遗漏；3） 变电专业提供相关图纸、材料清册及相关附件（图号位置只填写：附图）；4） 线路专业提供相关图纸、杆塔图及相关附件（图号位置只填写：附图）；5） 通信专业提供相关图纸（图号位置只填写：附图）；6）图纸签字栏比例、勘测若没有对角斜线添加；注：以上要求均为可研阶段所做工作，不可用作初设阶段。说明书专业部分若需打彩提前说明。报告板式格式如下（专业内容依据110千伏输变电工程可行性研究报告模板）：一级标题：四号黑体；1.73倍行距；二级标题：四号宋体加粗；1.73倍行距；三级标题：小四宋体加粗；1.5倍行距；四级标题：小四宋体；正文：中文字体小四宋体首行缩进2字符；西文字体Times New Roman表格：边框粗1.5，内框0.5；插图：居中首行不缩进页眉：小五宋体 格式如：院标 XX工程 可研阶段使 用 说 明 该模板一级标题和二级标题主体不可修改，三级标题依据要求内容将主体命名为三级标题。各专业今后编制可研报告时，直接在本专业章节编制，报告中红色部分为各相关专业必须修改内容。65-xxxK-A可研设计阶段 xxx输变电工程可 行 性 研 究 报 告院工程设计证书甲级第 号工程咨询证书甲级第 号xxx年x月 乌鲁木齐目 录1工程概述11.1设计依据11.2工程概况11.3设计水平年11.4主要设计原则21.5设计范围22电力系统一次32.1电力系统概况32.2负荷预测32.3电力及变电容量平衡32.4工程建设必要性42.5接入系统方案研究及配套送出设想42.6输变电工程建设规模42.7电气计算42.8无功补偿平衡53电力系统二次63.1系统继电保护及安全稳定控制装置63.2调度自动化63.3电能计量装置及电能量远方终端63.4调度数据通信网络接入设备73.5系统通信74变电站站址选择及工程设想84.1站址选择84.2变电站工程设想105送电线路路径选择及工程设想135.1概况135.2线路路径方案135.3工程设想146节能、环保、抗灾措施分析156.1系统节能分析156.2变电节能分析156.3线路节能分析156.4环保措施166.5环保措施166.6抗灾措施207投资估算及经济评价218结论及建议229附件23 XXX输变电 工程 可研设计 说明书1 工程概述1.1 设计依据1.1.1 说明工作任务的依据，经批准或上报的前期工作审查文件，如电网发展规划及电厂接入系统等。1.1.2 工程所在地国民经济发展规划等。1.1.3 与本工程项目有关的其他重要文件。1.1.4 设计委托书。1.2 工程概况 1.2.1 简述工程概况，电网规划情况及前期工作情况。对扩建、改建工程，应简述原规划规模及前期工程情况。1.2.2 简述近期电力网络结构，明确与本工程相连的线路起迄点及中间点的位置、输电容量、电压等级、回路数、线路长度、导线截面及是否需要预留其它线路通道等。1.2.3 说明变电站进出线位置、方向、与已建和拟建线路的相互关系。1.2.4 说明线路所经过地区的行政区划，及变电站地理位置与网络位置。1.3 设计水平年根据电网规划合理选定工程设计水平年及远景水平年。设计水平年一般选定为工程建成后510年，对于重要过度水平年也应重点研究。1.4 主要设计原则1.4.1 根据电网发展规划的要求，结合工程项目建设条件等提出本工程项目的设计特点和相应的措施。1.4.2 简述各专业的主要设计原则和设计指导思想。1.4.3 推广国网典型设计、通用设计，以控制工程造价；同时，在改扩建工程及受外部环境限制的情况下，要坚持因地制宜，采用灵活的设计思想，适应客观要求。1.4.4 采用新技术及标准化情况。1.4.5 对各设计、技术方案应有分析比较。1.5 设计范围1.5.1 说明本设计应包括的内容和范围。1.5.2 说明与外部协作项目，以及设计的分工界限。1.5.3 对改、扩建工程项目，说明原有工程情况及其与本期工程项目的衔接和配合。2 电力系统一次2.1 电力系统概况2.1.1 概述与本工程有关电网地区的全社会、全网（或统调）口径的发电设备总规模；电源结构、发电量；全社会、全网（或统调）口径用电量、最高负荷及负荷特性；电网输变电设备总规模；与周边电网的送受电情况；供需形势；主网架结构、与周边电网的联系及其主要特点。明确项目所在区域内与本工程相关的电网规划，相关项目的投产时序、与本工程之间的相互关系。2.1.2 说明本工程供电区内供电量或售电量，最大负荷，同一电压等级电网的变电容量，所接入的发电容量，本电压等级的容载比。2.1.3 电网存在的主要问题。2.1.4 主要在建发输变电工程的容量、投产进度等情况。2.2 负荷预测介绍与本工程有关的电力（或电网）发展规划的负荷预测结果，根据目前经济发展形势和用电增长情况，提出与本工程有关电网规划水平年的全社会、全网（或统调）负荷预测水平（包括电量及负荷），分析水平年的负荷特性。在分析负荷增长因素及其发展趋势的基础上，提出负荷预测和负荷特性分析意见，列出本站供电范围电力、电量增长表及主要新增用电项目表。2.3 电力及变电容量平衡2.3.1 电力平衡和变电容量平衡的主要目的是计算本工程供电区内电力缺口和变电容量缺口。2.3.2 根据电源建设实际情况，概述与本工程有关电网设计水平年内和远景规划期内的装机安排，列出规划期内电源名称、装机规模、装机进度和机组退役计划表。2.3.3 计算与工程有关供电区的逐年电力、变电容量平衡，确定工程合理的建设规模。2.4 工程建设必要性从满足供电区域负荷发展需要、提高供电质量、完善网架结构、提高市场占有率、减少供电网损、满足电力送出、提高社会效益等等，多角度论述工程建设的必要性，确定合理的供电范围，并提出本工程的建设进度要求。2.5 接入系统方案研究及配套送出设想2.5.1 提出多个接入系统方案，并进行多方案深入的经济技术比较，提出推荐方案。2.5.2 各方案技术比较可从各方案供电能力、供电质量、电网网架结构合理性、运行灵活性、与电网规划的衔接等多方面加以比较，如必要，可对各比选方案作必要的电气计算。2.5.3 经济比较应注意考虑项目的近远期投资，注意与电网规划的衔接，力争作到电网投资整体最优。2.6 输变电工程建设规模应积极推广国网典型设计及通用设计。2.6.1 说明线路起迄点、长度、导线型号。2.6.2 说明变电站终期及本期变压器容量、台数；各电压等级出线回路数、出线方向；无功补偿装置型式、容量、台数、安装位置。对扩建、改建工程，应说明工程终期、已建及本期建设规模。2.6.3 结合变电站接入系统方案及分期建设情况，提出系统对变电站电气主接线的要求。必要时可对与本工程有关的下一级电压等级电网开展研究。2.7 电气计算2.7.1 潮流计算根据电力系统有关规定，进行正常及故障运行方式下的潮流计算分析，校核推荐方案的潮流分布和网络结构的合理性，并为选择送电线路导线截面和变电设备的参数提供依据。计算水平年应合理选择。对于电网校验，计算水平年宜选择在工程投产后的510年或其它重要过度年份；对于小方式的过电压校验，应选择在投产当年或第二年的最小负荷季节后夜小方式下计算。2.7.2 短路电流计算（1）按设备投运后510 年左右的系统发展，计算与本工程有关的最大三相短路电流，选择新增断路器的遮断容量，校核己有断路器的适应性。（2）系统的短路电流宜限制在合理的水平，必要时开展短路电流专题研究，提出限制短路电流的措施和要求。2.7.3 稳定计算对电源配套送出工程，或其他对电网稳定运行有影响的输变电工程，如送受端都有电源的联网工程、对当地电网结构影响很大且会带来一定稳定问题的220千伏变电所配套送出工程，应作必要的稳定计算，目的是校验网架结构，并为继电保护和安全自动装置配置提供依据。2.8 无功补偿平衡对设计水平年推荐方案研究大、小运行方式下的无功平衡，确定无功补偿设备的型式、容量及安装地点；选择变压器的调压方式。必要时，应对无功补偿和调相调压进行专题计算。3 电力系统二次3.1 系统继电保护及安全稳定控制装置3.1.1 概述与本工程有关的系统继电保护现状，包括配置、通道使用情况、运行动作情况，并对存在的问题进行分析。3.1.2 分析一次系统对继电保护配置的特殊要求，论述系统继电保护配置原则。提出与本工程相关线路保护、母线保护、自动重合闸、故障录波器等的配置方案。3.1.3 提出保护对通信通道的技术要求，包括传输时延、带宽、接口方式等。3.1.4 提出对CT、直流电源等的技术要求。3.1.5 如需配置安全稳定控制装置，需对系统进行必要的稳定分析。3.2 调度自动化3.2.1 概述与本工程相关的调度端能量管理系统、调度数据网络等的现状及存在问题。3.2.2 根据调度关系，提出远动系统配置方案，明确技术要求及远动信息采集和传输要求。3.2.3 结合本工程建设，提出完善和改造相关调度端系统的方案和投资。3.2.4 二次系统安全防护根据电力系统安全防护总体要求，提出二次系统安全防护设备和配置要求。3.3 电能计量装置及电能量远方终端3.3.1 现状及存在的问题简述与本工程有关的电能量计量（费）系统现状及存在的问题。3.3.2 电能计量装置及电能量远方终端配置根据各相关电网电能量计量（费）建设要求，提出本工程计费、考核关口计量点设置原则，明确关口表和电能量采集处理终端配置方案，提出电能量信息传送及通道配置要求。3.4 调度数据通信网络接入设备根据相关调度端调度数据通信网络要求，提出本工程调度数据通信网络接入设备配置要求、网络接入方案和通道配置要求。3.5 系统通信3.5.1 概述与本工程相关的通信传输网络、调度程控交换网、综合数据网等的现状及存在的问题，与本工程相关的已立项或在建通信项目情况等。3.5.2 根据各相关的电网通信规划，分析本工程在通信各网络中的地位和作用，分析各业务应用系统（包括保护、安全自动装置、信息系统）对通道数量和技术的要求。3.5.3 根据需求分析，提出本工程系统通信建设方案，包括光缆建设方案、光通信电路建设方案、组网方案、载波通道建设方案等。设计宜提出2 个可行方案，并进行相应的技术经济比较，提出推荐方案。3.5.4 提出推荐通信方案的通道组织。4 变电站站址选择及工程设想 应结合系统论证工作，进行工程选站工作。应充分考虑站用水源、站用电源、交通运输、土地用途等多种因素，重点解决站址的可行性问题，避免出现颠覆性因素。4.1 站址选择4.1.1 站址选择过程概述概述站址选择过程。根据系统要求，原则上宜提出两个或两个以上可行的站址方案，对于市区变电站工程，原则上应与城市规划和土地规划相结合确定站址方案。4.1.2 站址区域概况 （1） 站址所在位置的市、县、乡镇、村落名称。站址的自然地形、地貌、海拔高度、自然高差、植被、农作物种类及分布情况。（2） 站址土地使用状况：说明目前土地使用权，土地性质情况等。（3） 交通情况：说明站址附近公路、铁路、水路的现状和与站址位置关系，进所道路引接公路的名称、路况及等级。与城乡规划的关系及可利用的公共服务设施。（4） 矿产资源：站址区域矿产资源及开采情况，对站址安全稳定的影响。 历史文物：文化遗址、地下文物、古墓等的描述。 邻近设施：站址附近军事设施、通信电台、飞机场、导航台、风景旅游区和各类保护区等与变电站的相互影响。4.1.3 站址的拆迁赔偿情况应说明站址范围内已有设施和拆迁赔偿情况。4.1.4 出线条件按本工程最终规模出线回路数，规划出线走廊及排列次序。根据本工程近区出线条件，研究确定本期一次全部建设或部分建设变电站出口线路的必要性和具体长度。4.1.5 站址水文气象条件（1） 水位：说明频率2%时的年最高洪水位；说明频率2%时的年最高内涝水位或历史最高内涝水位，对洪水淹没或内涝进行分析论述。（2） 气象资料：列出气温、湿度、气压、风速及风向、降水量、冰雪、冻结深度等气象条件。（3） 防洪涝及排水情况：应说明站区防洪涝及排水情况。4.1.6 水文地质及水源条件（1） 说明水文地质条件、地下水位情况等。（2） 说明水源、水质、水量情况。4.1.7 站址工程地质（1） 说明站址区域地质、区域构造和地震活动情况，确定地震基本烈度，本阶段勘测应对站址方案的稳定性作出评价。（2） 说明站址的地形、地貌特征，地层岩性、岩土结构、成因类型及分布，确定地基类型。（3） 了解站址及附近地区的不良地质现象，并对其危害程度和发展趋势作出判断，提出防治措施的建议。（4） 建议地基处理方案及工程量预估。（5） 推荐两个或两个以上场地相对稳定，工程地质较好的站址方案。4.1.8 土石方情况说明土质结构比，预估土石方工程量和费用，说明取土土源，弃土地点等情况。4.1.9 进站道路和交通运输（1）说明进站道路的引接方案需新建道路的长度和改造道路等的工程量。（2）说明大件运输的条件并根据公路、铁路情况综合比较运输方案。4.1.10 站用电源说明站用电源的引接方案及工程量。4.1.11 站址环境说明站址所在区域环境情况，初步分析主要污染源及污染特性，提出站址区域污秽等级。4.1.12 通信干扰说明对站址附近通信设施干扰情况。4.1.13 施工条件说明站址的施工条件。4.1.14 其他需要说明的问题。4.1.15 站址方案技术经济比较应包括以下方面内容：地理位置，系统条件，出线条件，本期和远期的高压、中压出线工程量（不同部分），分期建设情况，防洪涝及排水，土地用途，地形地貌（土地征用情况），土石方工程量，工程地质，水源条件，进站道路，大件运输条件，地基处理难易程度，站用电源，拆迁赔偿情况，对通信设施影响，运行管理及职工生活条件，环境情况，施工条件。4.1.16 推荐站址方案对各方案建设条件和建设投资、运行费用进行综合经济技术比较，提出推荐站址方案，并对推荐理由作简要论述。4.1.17 收集资料情况和必要的协议（1） 说明与有关单位收集资料和协商的情况，取得规划、国土等必要协议。（2） 应将取得的协议作为附件列入可行性研究报告。4.1.18 现场勘测勘测探测点布置要求：简单场地的探测点，按规模应不少于24 个；在复杂及中等复杂场地的探测点应按地质单元布置，探测点间距可为100 米，按网状布置。应说明站址所在地的市、县、乡名称及其与城镇工业区、当地能源、水电、交通、公共服务设施等的相互关系。4.2 变电站工程设想4.2.1 电网概况4.2.2 简述工程所在地近远期电力网络结构、变电站变电容量、各级电压出线回路数、无功补偿等。4.2.3 电气主接线及主要电气设备选择（1）根据变电站规模、线路出线方向、近远期情况、系统中位置和站址具体情况，在进行综合分析比较的基础上，对变电站的电气主接线和主要电气设备的选择提出初步意见。对新技术的采用进行简要分析。对采用紧凑型设备和大容量电气设备方案，需进行技术经济比较，提出推荐意见。（2）对于扩建变压器、间隔设备工程，需注意与已有工程的协调，校核现有电气设备及相关部分的适应性，明确改造搬迁工程量。4.2.4 电气布置（1）说明各级电压出线走廊、排列顺序，全站电气总平面布置方案。（2）简述各级高压配电装置型式选择。高压配电装置的间隔配置及近远期配合措施。（3）根据土壤情况，分析确定接地网型式。4.2.5 电气二次（1）简述控制方式的选择，提出监控系统的主要设计原则。对需结合本工程改造的控制系统，应提出设计方案，说明必要性、可行性，提出改造方案和投资估算。（2）简要说明主要元件保护、备自投、低频低压减载、微机五防、GPS 对时系统、图像监视系统等的配置原则。（3） 简述直流电源系统电压选择，提出直流电源系统及交流不停电电源（UPS）装置配置方案。4.2.6 站区总体规划和总布置说明站区总体规划的特点，进出线方向和布置，进站道路的引接和长度，对站区总平面布置方案和竖向布置方式的设想，场地设计标高的选择，站区防洪防涝措施的规划。预估站区围墙内占地面积和本工程共需征地面积。4.2.7 建筑规模及结构设想（1）说明全站主要建（构）筑物的设想，预估全站总建筑面积。（2）简述主要建（构）筑物的结构型式的设想。（3）简述地基处理方案的设想。（4）简述建构筑物所采取的节能措施。4.2.8 供排水系统简述变电站供、排水的设想和设计原则。4.2.9 采暖、通风和空气调节系统提出站区采暖、通风和空气调节系统的设想和设计原则。4.2.10 火灾探测报警与消防系统提出站区主要建、构筑物的消防设想和设计原则。5 送电线路路径选择及工程设想5.1 概况5.1.1 设计规模及范围明确本线路是否为重要线路，简述线路起迄点、电压等级、回路数、线路长度、导线截面、输电容量。是否需要预留其它线路廊道等。根据电网规划，线路路径要兼顾将来中间线路破口；明确工程设计范围。5.1.2 变电站进出线规划说明变电站进出线间隔排序、方向；本工程出线位置、相序情况；与已建和拟建线路的相互关系，近远期过渡方案。出线间隔排序情况用插图示出。5.2 线路路径方案送电线路路径选择应重点解决线路路径的可行性问题，避免出现颠覆性因素。宜选择23 个可行的线路路径，并提出推荐路径方案。与已有和拟建线路的相互关系，重点了解与现有线路的交叉关系。5.2.1 路径方案概述包括各方案所经市、县名称；路径是否符合城镇规划；沿线自然条件、地形地貌、地质条件、水文条件、交通条件；线路是否压覆矿产；线路与自然保护区、军事、机场等重要设施的关系；沿线重要交叉跨越等。5.2.2 各方案对电信线路和无线电台站的影响分析。5.2.3 路径方案情况一览表以表格示出各方案线路长度（含经过不同地貌单元长度、比例）、曲折系数、转角次数、交叉跨越次数、交通条件等。5.2.4 推荐路径方案及理由对各方案进行技术经济比较，提出推荐方案。5.2.5 路径协议情况 明确路径方案与沿线相关部门协议签订情况，是否存在遗留问题。5.2.6 如有大跨越，应作相关描述并说明对工程投资的影响。5.3 工程设想5.3.1 推荐路径方案主要设计气象条件（1）说明气象资料来源、最大风速、覆冰情况，有无重冰区，对特殊气象区需详细调查、论证。（2）结合规程中典型气象区，确定线路计算用气象条件组合。5.3.2 线路导、地线型式（1）根据系统要求的输送容量及沿线海拔、冰区划分、大气腐蚀等，推荐选定的导线型号。（2）根据导地线配合、地线热稳定（结合单相接地短路电流计算结果）、系统通信等要求，推荐地线型号。（3）列出推荐的导地线机械电气特性，防振措施。5.3.3 绝缘配置（1）污秽等级的划分。（2）空气间隙的选择（2）绝缘子型式及配置。5.3.4 防雷保护和接地设计简述线路工程防雷保护措施及接地设计方案。5.3.5 金具选择5.3.6 线路主要杆塔和基础型式（1）结合工程特点，进行全线杆塔塔型规划并提出杆塔主要型式，优先选用国网典设塔型。（2）结合工程特点和沿线主要地质情况，提出推荐的主要基础型式。5.3.7 结合工程特点进行工程量及造价分析。6 节能、环保、抗灾措施分析6.1 系统节能分析根据目前现有的电网现状以及电网远景规划展望，采用推荐方案后本期工程系统节能方面主要从以下几个方面考虑：1）变电站站址方面：根据本工程在系统中的地位和作用、接入方式、电源潮流、负荷对象、供电要求等，拟选的变电站站址接近负荷中心，各级电压出线控制在合理的供电半径之内，以减少线路损耗。2）无功补偿的配置方面：根据目前电网的电压以及潮流计算结果值，需在变电站低压侧装设一定容量的无功补偿装置，无功补偿装置向电网提供可阶梯调节的容性无功，以补偿多余的感性无功，减少电网有功损耗和提高电网电压。3）导线截面选择方面：根据负荷预测成果，导线截面选择控制在经济输送容量范围内，这样可降低线损以及满足末端电压质量。6.2 变电节能分析电气方面：主变压器选用节能型自然油循环低损耗自冷电力变压器，变电站辅助系统也尽可能选用节能产品。此外，本次110kV奇兰变电站110kV配电装置采用三相共箱式GIS SF6气体绝缘组合电器，该型设备具有体积小，维护方便，设备检修间隔周期长等优点。土建方面：本工程建筑物采用框架结构；内外墙体采用混合砂浆砌烧结多孔砖；屋顶采用钢筋混凝土现浇板构造形式；窗户采用优质塑钢窗，并将窗户尽量设在采光好的朝向。采用上述措施后，此处工程配置的建筑物相对于采用一般砖墙和单层玻璃窗的普通建筑，大大降低了采暖和制冷能耗，符合节能要求。主要建筑中的卫生洁具采用节能和节水型，虽然投资略有增加，但减少了电能和水资源的消耗。6.3 线路节能分析6.3.1 线路架设方式选择本工程全线以单回路架设。导线采用三角形排列。这样的排列布置减少了走廊通道，特别是对于在工业园区里走线尤其重要。6.3.2 导线材质选择本工程选用国家标准圆线同心绞架空导线（GB/T1179-2008）中的LGJ系列钢芯铝绞线为本工程导线。该导线在全国范围内普遍采用，根据导线的弧垂特性、机械强度以及价格综合分析，是一种相对比较经济和适用的。6.3.3 导线分裂根数和间距的合理选择本工程为单导线设计，不存在分裂数和间距。6.3.4 采用何种节能金具采用常规的XGU型悬垂线夹时，其接触面比较小，其线夹口会产生挂点应力集中，对导线的磨损比较大，严重时会导致导线发生断股、断线现象。本工程采用节能型预绞式线夹避开这些缺点，并且可以避免尖端电晕放电，有良好的电气性能。节能型预绞式防振锤可以防止防振锤与导线之间的磨损，从而保证了导线的良好的电气性能和使用寿命。6.4 环保措施6.5 环保措施6.5.1 站址地区的环境状况6.5.1.1. 空气、水环境现状拟建站址地区空气环境质量基本良好。该区域主要污染为自然扬尘，该地区全年主导风向为E。该区域环境空气质量指数较好。大气污染物指数均可满足环境空气质量标准(GB3095-96)中二级标准的要求。拟建站址地区水环境质量基本良好。6.5.1.2. 噪声环境质量现状站址区域声学环境较好，附近地区没有大的噪声源，噪声为自然噪声和交通噪声。6.5.1.3. 电磁辐射现状经现场踏勘和调查，变电站站址周围没有其它电磁辐射源，也没有发现对电磁辐射敏感的重要通信设施，满足规程、规范的要求。6.5.2 变电站的主要污染源和主要污染物及防止措施6.5.2.1. 废污水及防止措施拟建的110kV奇兰变电站-方案一站址区没有其它污染源和主要污染物，不会对该区域的环境产生不良影响。变电站设有水冲厕，最终排入污水渗井。变压器设置事故储油坑，不会对周围造成污染。6.5.2.2. 噪声及防治措施变电站噪声主要来自主变压器、电容器、电抗器、电动机等，主变压器等设备噪声一般达70dB，这些设备因工艺的需要布置在露天，对运行环境影响较小。本工程在站区总平面布置时，主建筑物及其辅助建筑物与噪声源设备的相对距离较大。同时加强站区的绿化，使主建筑物及其辅助建筑物处的噪声可降到45dB(A) 左右，符合工业企业厂界噪声标准(GB12348-2008)要求。变电站的噪声对周围的环境影响不大。防噪措施：（1）设计已对过电压绝缘配合及电晕进行了校验，设备运行的噪声符合城市噪声标准；在电气设备订货时，特别是主变压器需向厂家招标提出对设备噪声在主变压器100%自冷自然油循环方式下满载时限制到不超过68dB的严格要求，以符合城市噪声标准。（2）在建筑设计中，主建筑物采用密闭良好的塑钢门窗，并合理布置站区，尽量远离噪声，创造一个安静的工作环境。6.5.2.3. 电磁辐射及防治措施变电站在运行时会向周围环境形成电磁辐射，其电磁辐射主要由站内的各种输变电设备在运行过程中产生，在这些设备的设计、制造过程中已考虑一定的屏蔽、接地等措施来降低电磁辐射水平。6.5.2.4. 主要环境保护目标（1）生态环境主要保护目标为变电站围墙外300m以内的生态环境；（2）站址周围的居民点。6.5.2.5. 设计采用的环境保护标准中华人民共和国环境保护法(1989年12月26日起实施)；中华人民共和国水污染防治法(1996年5月15日起实施)；中华人民共和国固体废物污染环境保护法(2005年4月1日起实施)；中华人民共和国环境噪声污染防治法(1997年3月1日起实施)；中华人民共和国环境影响评价法(2003年9月1日起实施)；中华人民共和国水土保持法(1991年6月29日起实施)；中华人民共和国清洁生产促进法(2003年1月1日起实施)；中华人民共和国土地管理法(1998年8月29日)；中华人民共和国电力法(1996年4月1日)；全国生态环境建设规划国务院国发(1998)36号；全国生态环境保护纲要国务院国发(2000)38号；基本农田保护条理国务院第257号令；国务院关于落实科学发展观加强环境保护的决定国发(2005)39号；建设项目环境保护管理条例国务院令(1998)第253号；国务院关于环境保护若干问题的决定国务院国发(96)31号；电磁辐射环境保护管理办法国家环保总局令第18号；建设项目环境影响保护分类管理名录(2003年1月1日起实施)；关于加强输变电建设项目环境保护工作的通知(原国家电力公司国电科2002124号)；国家电网公司环境保护管理办法(试行)国家电网公司国家电网科200485号文；中华人民共和国电力设施保护条例国务院第239号令；新疆维吾尔自治区环境保护条例，区人大2005年5月27日实施。采用的技术规范、导则的名称及编号环境影响评价技术导则国家环境保护局(HJ/T2.12.3-93)，(HJ/T2.4-1995)，(HJ/T 19-1997)；辐射环境保护管理导则 电磁辐射监测仪器和方法(HJ/T10.2-1996)；辐射环境保护管理导则 电磁辐射环境影响评价方法与标准(HJ/T10.3-1996)；500kV超高压送变电工程电磁辐射环境影响评价技术规范(HJ/T24-1998)；高压架空送电线、变电站无线电干扰测量方法(GB/T7349-2002)电磁辐射防护规定(GB8702-1998)6.5.2.6. 工程执行的环境评价标准以送电线路边导线正投影两侧30m带状区域及变电所所址为中心的半径500m范围内区域为工频电场、磁场的评价范围。按500kV超高压送变电工程电磁辐射环境影响评价技术规范(HJ/T24-1998)执行，即以4kV/m作为居民区工频电场强度评价标准，工频限值0.1mT作为工频感应强度的评价标准。6.5.3 声环境本工程执行噪声环境评价的标准，见下表。表6-1 变电站声环境执行标准及限值功能区评价范围执行标准及级别所界噪声拟建变电所界外1m工业企业厂界噪声标准(GB12348-90)类所界外环境噪声拟建所界外100m区域城市区域环境噪声标准(GB3096-1996)2类送电线路送电线路边导线外侧20m城市区域环境噪声标准(GB3096-1996)2类噪声限值城市区域环境噪声标准(GB3096-1996)2类：昼间60dB(A)，夜间50dB(A)工业企业厂界噪声标准(GB12348-90)类：昼间60dB(A)，夜间50dB(A)6.5.4 线电干扰场强执行高压交流架空线路无线电干扰限值(GB15707-1995)，变电所围墙外20m及距线路边相导线投影20m处、频率为0.5MHz的晴好天气条件下允许值不大于53dB(V/m)。6.5.5 水环境废污水排放执行污水排入城市下水道水质标准(CJ3082-1999)中的2类标准。6.5.6 评价结论本工程线路路径避让了城镇及其规划区等环境敏感点，采取环保措施后，所址及沿线电磁环境各项指标都远低于电磁环境影响标准限值要求，对电磁辐射、电磁噪声及无线电环境影响很小。施工期对沿线生态环境影响很小，路径选择合理。可能产生的不利环境影响通过采取一定措施可以满足环境质量要求。综上所述，本工程从环境保护的角度是可行的。6.5.7 水土保持变电站施工期间站址场地处理、基础开挖、筑路等作业产生的土方应定点堆放，并设置相应的拦挡措施，防止水土流失，并根据施工进度及时回填。施工完毕后应将临时占用的施工场地恢复原来状态，还原水土原有功能。施工过程中主要采取的防治措施：对暂时无法回填的土方在建设场地中设置临时专用堆场，按工程进度逐渐回填，同时加强表土的保护；临时专用堆场周围设置围栏，避免临时堆场中暂时堆放的土方向外流失；挖运土方的车辆用蓬布严密遮盖，严禁拉运过程中的土方流失；遇到干燥或炎热的天气时，对作业区及时喷水以防止“二次扬尘”的产生；在施工结束时，按规划设计要求在站区的绿化区及时培植禾木、灌木及草坪，完成绿化目标。通过采取以上水土保持措施，使原有的水土流失状况得到基本治理，新增水土流失得到有效控制，在充分保障变电站安全运行的前提下，保护和合理利用了当地的水土资源，减轻了工程建设过程中造成的水土流失对变电站周边的生态环境可能带来的影响。6.6 抗灾措施本工程站址处于规划的重化工园区内，不受洪水威胁，地震基本烈度7度，设计地震动峰值加速度值为0.30g。故本工程杆塔及基础不需采取特殊的抗灾措施。本工程全线铁塔加装防鸟刺装置，防止线路鸟害跳闸。本工程全线不受洪水威胁。线路路径地震基本烈度7度，设计地震动峰值加速度值为0.30g。故本工程杆塔及基础不需采取特殊的抗灾措施。7 投资估算及经济评价详见投资估算及经济评价。投资估算执行电网工程建设预算编制与计算标准等文件的规定，并应满足以下要求：1）根据推荐方案和工程设想的主要技术原则编制输变电工程投资估算，其内容深度应满足技经专业审查的要求，即估算应编制到表三深度，并提供1-2份。估算应包括造价水平分析，宜满足通用造价控制指标的要求。土地征用和拆迁赔偿等费用应有费用计列依据；基本预备费、线路工程长度裕度、设备材料价格、生活福利工程应满足政府核准要求；并计列项目核准必需完成的支持性文件的相关费用。2）编制说明应包括估算编制的主要原则和依据，采用的定额、指标以及主要设备、材料价格来源等。3）估算应包括但不限于以下内容：工程规模的简述、估算编制说明、估算造价分析、总估算表（表一）、专业汇总估算表（表二）、单位工程估算表（表三）、其他费用计算表（表四）、本体和场地清理分开计列、编制年价差计算表、调试费计算表、建设期贷款利息计算表及勘测设计费计算表等。4）应提供推荐方案和对比方案的技术经济论证，应将输变电工程投资估算与通用造价控制指标进行对比，分析影响造价的主要因素，并有相应的对比分析表。5）经济评价工作执行国家和行业主管部门发布的有关文件和规定。8 结论及建议 8.1 简要叙述负荷预测结果及工程建设的必要性。8.2 简要叙述项目的系统方案和建设规模。8.3 建议的开工时间、投产时间。8.4 简要叙述工程的投资估算及相关财务评价结果。9 附件应提供下表所示相关文件序号文件名称1站址所在地区规划部门的协议2站址所在地区国土部门的协议线路路径协议3线路路径协议4项目所在地区电力公司内部评审意见5项目所在地区发改委的意见应提供下表所示设计图纸序号图纸名称1地区电力系统现状接线图（含35千伏及以上电网）2地区电力系统规划图3变电站本期接入系统方案图（含35千伏送出方案）4变电站远景接入系统方案图5系统通信通道组织图6站区总体规划图7站区总平面布置图（包括扩建工程前、后总平面图）8电气主接线图（包括扩建工程前、后主接线图）9线路进出线规划图10线路路径方案图（按比例打印）11杆塔一览图（含杆塔基数）12基础一览图13大跨越路径方案图(必要时)24
