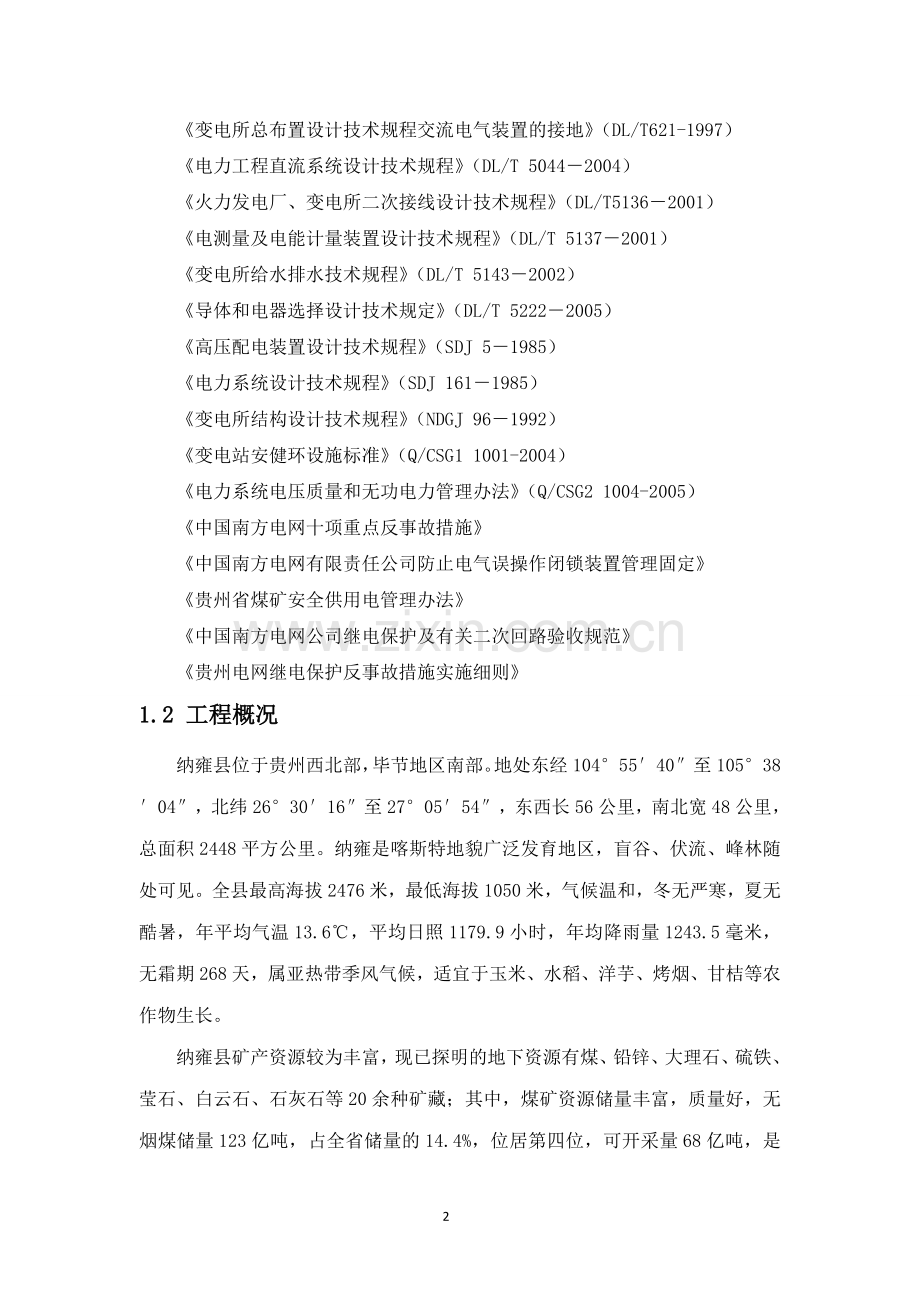

纳雍新园110kv输变电工程可行性研究报告报告审定稿.doc_第2页
第2页 / 共32页
纳雍新园110kv输变电工程可行性研究报告报告审定稿.doc_第3页
第3页 / 共32页
纳雍新园110kv输变电工程可行性研究报告报告审定稿.doc_第4页
第4页 / 共32页
纳雍新园110kv输变电工程可行性研究报告报告审定稿.doc_第5页
第5页 / 共32页
点击查看更多>>
资源描述

1、一、工程概述1.1 设计依据1.1.1 报告编制的任务依据1)贵州电网公司(GZDWSJZHBG-11-029第三标包)中标通知书2)纳雍县电网“十二五”规划3)中国南方电网有限责任公司35110千伏配电网项目可行性研究内容深度规定4)相关协议5)相关法律、法规文件1.1.2 报告执行的技术依据35110kV变电所设计规程(GB 5005992)35110kV高压配电装置设计规程(GB 5006092)继电保护和安全自动化装置技术规程(GB/T142852006)高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准(GB/T 164341996)量度继电器和保护装置安全设计的一般要求(GB

2、16836-2003)室外排水设计规范(GB500142006)电力装置的继电保护和自动装置设计规范(GB 500621992)火灾自动报警系统设计规范(GB 501161998)电力工程电缆设计规范(GB 502171994)水喷雾灭火系统设计规范(GB 502191995)并联电容器装置设计规范(GB 502271995)火力发电厂与变电站设计防火设计规范(GB 502292006)建筑设计防火规范(GB 500162006)35110kV无人值班变电所设计规程(DL/T5103-1999)交流电气装置的过电压保护和绝缘配合(DL/T620-1997)变电所总布置设计技术规程交流电气装置的

3、接地(DL/T621-1997)电力工程直流系统设计技术规程(DL/T 50442004)火力发电厂、变电所二次接线设计技术规程(DL/T51362001)电测量及电能计量装置设计技术规程(DL/T 51372001)变电所给水排水技术规程(DL/T 51432002)导体和电器选择设计技术规定(DL/T 52222005)高压配电装置设计技术规程(SDJ 51985)电力系统设计技术规程(SDJ 1611985)变电所结构设计技术规程(NDGJ 961992)变电站安健环设施标准(Q/CSG1 1001-2004)电力系统电压质量和无功电力管理办法(Q/CSG2 1004-2005)中国南方

4、电网十项重点反事故措施中国南方电网有限责任公司防止电气误操作闭锁装置管理固定贵州省煤矿安全供用电管理办法中国南方电网公司继电保护及有关二次回路验收规范贵州电网继电保护反事故措施实施细则1.2 工程概况纳雍县位于贵州西北部,毕节地区南部。地处东经1045540至1053804,北纬263016至270554,东西长56公里,南北宽48公里,总面积2448平方公里。纳雍是喀斯特地貌广泛发育地区,盲谷、伏流、峰林随处可见。全县最高海拔2476米,最低海拔1050米,气候温和,冬无严寒,夏无酷暑,年平均气温13.6,平均日照1179.9小时,年均降雨量1243.5毫米,无霜期268天,属亚热带季风气候

5、,适宜于玉米、水稻、洋芋、烤烟、甘桔等农作物生长。纳雍县矿产资源较为丰富,现已探明的地下资源有煤、铅锌、大理石、硫铁、莹石、白云石、石灰石等20余种矿藏;其中,煤矿资源储量丰富,质量好,无烟煤储量123亿吨,占全省储量的14.4%,位居第四位,可开采量68亿吨,是全国重点产煤县之一,中岭煤矿、比德煤矿、五轮山煤矿等一大批大型煤炭企业落户纳雍;铅锌地质储量10万吨,品位高、易开采;大理石储量68.626亿立方米,可逐层开采,自成板材,层面平整的黑色大理石被专家命名为“纳墨玉”,还有虎皮、水浪花等十多种品种,均可制成板材、地面砖、工艺品;铁矿储量103万吨,硫铁矿储量74万吨。水能资源丰富,可开发

6、量6万千瓦,现仅开发1万多千瓦。现状年,纳雍县王家寨镇没有110kV、35kV电源布点,仅由110kV纳雍变出的10kV纳居线以及由35kV木城变出的10kV木路线供电,其中10kV纳居线长度10.9km,型号LGJ-50,负载率65.78%;10kV木路线长度16.5km,型号LGJ-50,负载率11.42%。王家寨乡没有电源点,10kV网架非常脆弱、负载率高,线路截面偏小, 10kV纳居线和10kV木路线均偏长,由此导致末端线压过低。王家寨镇是距纳雍县城10km,根据纳雍县国民经济和社会发展第十二个五年规划,将王家寨镇打造为另外一个新的县城,新县城根据规划有近20万人,纳雍县新的火车站(织

7、金至纳雍火车站)也位于王家寨片区,未来王家寨镇自然负荷增长较快。另在王家寨片区新建王家寨工业园,园区面积2.54平方公里,根据现场来看,场地已经平整完毕,已有三家企业动工,还有十多家企业已经签订合同,即将动工,大用户增长迅速。此外根据纳雍县政府规划及纳雍教育局的规划,在王家寨片区新建教育园,教育用地902.47亩,根据现场看,教育园均在平整场地。根据贵州电网公司(GZDWSJZHBG-11-029第三标包)中标通知书,以及纳雍县电网“十二五”规划规划发展的要求,为完善网架结构,提高系统供电可靠性,满足片区负荷增长需要,需在纳雍县王家寨镇工业园内建设110kV新园变电站。1.3 设计水平年本工程

8、设计水平年为2012年,远景水平年为2020年。1.4 主要设计原则1、本工程根据站址的地形地貌,综合考虑了各电压等级的进出线,对本站的平面布置作了了优化处理。2、本工程110kV配电装置参考了中国南方电网(2011年)110500kV变电站标准设计GSG-110B-J1ADF1、GSG-110B-J1HNQ1方案修改执行,35kV配电装置参考中国南方电网(2011年)10kV和35kV配网标准设计CSG-35B-JZ-G01模块参照修改执行,10kV配电装置参考中国南方电网(2011年)10kV和35kV配网标准设计CSG-35B-JZ-D03模块参照修改执行,二次设备室参考中国南方电网(2

9、011年)10kV和35kV配网标准设计CSG-35B-JZ-GG01参照修改执行,并在此基础上做了相应调整。3、电气设备布置,本站110kV配电装置采用PASS MO 装置,屋外PASS管母线中型布置,架空进出线;35kV配电装置采用预装式箱变,KYN-40.5型中置式开关柜,箱体内单列布置;开关柜内配置弹簧机构真空断路器,全电缆出线;10kV开关柜采用预装式箱变,KYN-12型中置式开关柜,箱体内双列布置;开关柜内配置弹簧机构真空断路器,全电缆出线;电容器采用预装式装置。4、本工程节能设计主要考虑从减小线路供电半径、采用低损耗电气设备、优化网络结构方面进行节能设计。5、本工程抗灾设计主要原

10、则是根据当地的地形地貌以及当地的地质报告,对变电站站址进行优选,尽量避开洪水、地震、泥石流、滑坡、凝冻等地质灾害对变电站正常运行造成影响。6、本站的防污等级按IV级考虑, 构建筑物按VI度区抗震设防。7、本站二次按数字化站进行配置。8、本站按无人值守设计。二、电力系统一次2.1 纳雍县简况纳雍县位于贵州省西北、毕节地区东南,形如一只头西尾东,侧卧于乌蒙山系东南麓、六冲河与三岔河之间的山羊。其东南与织金、六枝,西南与水城,西北与毕节、赫章,东北与大方相连。地处东经1045540至1053804,北纬263016至270554,东西长56公里,南北宽48公里,总面积2448平方公里。纳雍县全县共辖

11、9个镇、16个乡(其中10个民族乡),共479个行政村,28个居委会,2010年末总人口87.58万人,人口密度357人/平方公里。纳雍境内山峦起伏,沟壑纵横,岩溶发育,地形地貌复杂多样。地势西南高,东北低,海拔最高2262米,最低1319米。县境内目前交通运输以公路为主,有7条公路通往外部,其中有210和306省道、天(龙)织(金)和安(顺)织(金)旅游公路,有5条主干公路与铁路相接,境内各乡镇均有公路相通,已规划且即将开工建设的项目有厦蓉高速公路(纳雍段)交通比较方便。纳雍是喀斯特地貌广泛发育地区,盲谷、伏流、峰林随处可见。全县气候温和,冬无严寒,夏无酷暑,年平均气温13.6,平均日照11

12、79.9小时,年均降雨量1243.5毫米,年均雨日217天,无霜期250天,属亚热带季风气候。适宜于玉米、水稻、洋芋、烤烟、甘桔等农作物生长。纳雍县矿产资源较为丰富,现已探明的地下资源有煤、铅锌、大理石、硫铁、莹石、白云石、石灰石等20余种矿藏;其中,煤矿资源储量丰富,质量好,无烟煤储量123亿吨,占全省储量的14.4%,位居第四位,可开采量68亿吨,是全国重点产煤县之一,中岭煤矿、比德煤矿、五轮山煤矿等一大批大型煤炭企业落户纳雍;铅锌地质储量10万吨,品位高、易开采;大理石储量68.626亿立方米,可逐层开采,自成板材,层面平整的黑色大理石被专家命名为“纳墨玉”,还有虎皮、水浪花等十多种品种

13、,均可制成板材、地面砖、工艺品;铁矿储量103万吨,硫铁矿储量74万吨。水能资源丰富,可开发量6万千瓦,现仅开发1万多千瓦。2005年2010年纳雍县国民经济和社会发展具体情况见表2-1。指标名称200520062007200820092010年均增长率(%)国内生产总值(亿元)33.141.413946.039352.783660.049371.348516.61%第一产业7.618.38110.291511.410810.196710.91057.47%第二产业18.6824.912326.036528.717930.132638.124915.59%第三产业6.828.12069.711

14、312.654919.7222.313126.30%人口(万人)79.8381.8284.5586.8688.9493.843.29%人均GDP(万元)0.42590.50620.54450.60770.67520.760312.88%行政面积(km2)244824482448244824482448/建成区面积(km2)33.23.33.53.73.9/城镇化率(%)17.9720.7021.4923.832517.97/进入“十一五”以来,纳雍县经济快速发展、企业效益提高社会稳定、人民生活水平得到提高。20052010年,纳雍县国内生产总值GDP由33.1亿元增长到71.34亿元。2005

15、年第一产业占国内生产总值的22.96%,为7.61亿元;第二产业占国内生产总值的56.44%,为18.68亿元;第三产业占国内生产总值的20.60%.,为6.82亿元。 2010年第一产业占国内生产总值的15.29%,为10.91亿元;第二产业占国内生产总值的53.53%,为38.12亿元;第三产业占国内生产总值的31.27%,为22.31亿元。2.2 电力系统现状2.2.1 纳雍县电网现状图2-1 纳雍县110千伏电网现状示意图图2-2 纳雍县35千伏电网现状示意图截止2010年底,纳雍县级电网电源由两部分组成:一是主网110kV织金变经纳织线送入110kV纳雍变和110kV少普变经和少线至

16、110kV和平开关站;110kV阳长变经纳滥阳I回、回至220kV滥坝变。二是本县境内9座水电站。这样形成以上级电网电源为主,地方小水电作补充的供电方式。纳雍县域共有110kV公用变电站4座,主变7台,变电容量273MVA;110kV公用专用变电站1座,变电容量为20MVA;110kV开关站一座(110kV和平开关站),2011年在建纳雍220kV变(在110kV和平开关站站址处旁征地扩建,110kV和平开关作为110kV侧接入纳雍220kV变)。35kV公用变电站10座,主变12台,主变总容量58.3MVA。35kV专用变电站5座,主变总容量33.2MVA;110kV公用线路7条,总长度11

17、4.02km,110kV专用线路1条,长度6.02km。35kV公用线路13条,总长度187.21km,专用线路6条,总长度56.5km;10kV线路70条,线路长度2095km,主干线总长度600.15km,其中:专线16条,主干线长度158.02km;公线54条,主干线长度442.13km;配变总台数2297台,总容量281.125MVA,其中公用配变1198台,容量76.96MVA。纳雍县2010年最大供电负荷76.8MW,全社会供电量4.08亿kWh,售电量为3.8921亿kWh;供电可靠率RS-1为97.827%,其中县城供电可靠率为99.68%,农村供电可靠率为98.25%。综合电

18、压合格率为96.28%,综合线损率为11.00%,行政村通电率为100,全县供电总人口87.58万人,自然户数217.443千户。安装一户一表160.723千户,一户一表率达73.91%。纳雍县小水电情况表2-2序号所在区域名称接入电压类型装机容量(MW)1纳雍县袁家坝电站35kV水电0.5000 2纳雍县义中电站10kV水电0.09603纳雍县出水洞电站10kV水电0.06404纳雍县吊水岩电站10kV水电0.05005纳雍县桥边电站10kV水电0.04006纳雍县岔河电站10kV水电0.04007纳雍县沙子河电站10kV 水电0.0400 8纳雍县纳雍河电站10kV 水电0.0300 9纳

19、雍县河尾巴电站10kV 水电0.0100 截止2010年,与纳雍县电网直接相连共有9座小水电,装机容量合计0.87MW,其中10kV并网电站8座,总装机容量0.37MW, 35kV并网水电站1座,总装机容量0.5MW;9座小水电站均为季节性径流发电,冬天难以保证出力。2.2.2 纳雍县电力系统存在问题2.2.2.1 高压电网存在的问题表2-3为纳雍县2010年110/35 kV变电站情况表变电站名称电压等级(kV)主接线形式主变台数容量组成(MVA)总容量(MVA)无功补偿高压侧年最大负荷(MW)负载率(%)10kV出线间隔情况(个)总容量(MVar)配置比例(%)总数已占用纳雍变110内桥接

20、线231.5+4071.57.510.49%37.455.06%128中岭变110内桥接线250+40901516.67%26.330.76%129阳长变110桥型接线231.5+4071.58.712.17%23.734.89%1210龙场变110单母分段11*40409.624.00%16.3443.00%124小计7027340.814.95%4831坐脚变35单母线11*6.36.31.523.81%4.676.86%126沙锅变35单母线11*551.224.00%3.63668.65%123张家湾变35单母分段25+5102.424.00%6.4868.21%84木城变35单母分段

21、25+5102.424.00%7.0874.53%124勺窝变35单母分段11*551.224.00%3.9482.95%125新房变35单母分段11*552.424.00%2.36649.81%125昆寨变35单母线11*2200.00%1.987104.58%83化作变35单母线11*55524.00%1.59633.60%125维新变35单母线11*5500.00%3.9583.16%85姑开变35单母线11*551.224.00%00.00%124小计12058.314.30.00%10844合计190331.355.114.95%00156752010年纳雍县110kV/35kV变电

22、站概况如下:(1)110kV变电站110kV阳长变位于阳长镇,主变2台,主变容量为31.5+50MVA,无功补偿容量8.7Mvar,无功配置比例为12.17%,有110kV进出线间隔3个,已用3个(滥阳线、滥阳线、阳中线);110kV母线是桥型接线,35kV、10kV母线均是单母分段接线。2010年最大负荷37.4MW,变电站负载率达到55.06%。110kV中岭变位于骔岭镇,主变容量40+50MVA,无功补偿容量15Mvar,无功配置比例为16.67%,有110kV进出线间隔2个,已用2个(中阳线、纳中线),35kV出线间隔8个,已用5个(中河线、中五线、中坐线、中沙线、中勺线);110kV

23、母线是内桥接线,35、10kV母线均是单母分段接线。2010年最大负荷26.3MW,最大负载率达到30.76%。110kV纳雍变位于雍熙镇,主变容量31.5+50MVA,无功补偿容量7.5Mvar,无功配置比例为15.79%,有110kV进出线间隔2个,已用2个(纳织线、纳中线),35kV出线间隔5个,已用3个(纳龙线、纳张线、纳木线);110kV母线是内桥接线,35kV、10kV母线均是单母分段接线。2010年最大负荷37.4MW,最大负载率达到55.06%。(2)35kV变电站35kV坐脚变位于百兴镇,主变容量16.3MVA,无功补偿容量1.5Mvar,无功配置比例为23.81%,有35k

24、V进出线间隔2个,已用1个(中坐线);35kV、10kV母线均是单母分段接线。2010最大负荷4.6MW,最大负载率达到76.86%。35kV新房变位于新房乡,主变容量15MVA,无功补偿容量1.2Mvar,无功配置比例为24%,有35kV进出线间隔2个,已用2个(阳新线、新昆线),正常由阳新线供电;35kV、10kV母线均是单母分段接线。2010最大负荷2.366MW,最大负载率达到49.81%。35kV勺窝变位于勺窝乡,主变容量15MVA,无功补偿容量1.2Mvar,无功配置比例为24%,有35kV进出线间隔2个,已用2个(中勺线、勺龙线),正常由中勺线供电;35kV、10kV母线均是单母

25、分段接线。2010年最大负荷3.94MW,最大负载率达到82.95%。35kV沙锅变位于雍熙镇,主变容量15MVA,无功补偿容量1.5Mvar,无功配置比例为30%,35kV进出线间隔2个,已用1个(中沙线);35kV、10kV母线均是单母分段接线。2010年最大负荷3.636MW,最大负载率达到68.65%。35kV木城变位于水东乡,主变容量25MVA,无功补偿容量2.4Mvar,无功配置比例为24%,有35kV进出线间隔2个,已用2个(纳木线、张木线);35kV、10kV母线均是单母分段接线。2010年最大负荷7.08MW,最大负载率达到74.53%。35kV化作变位于化作乡,主变容量15

26、MVA,无功补偿容量0.4Mvar,无功配置比例为20%,35kV进出线间隔2个,已用1个(龙化线);35kV、10kV母线均是单母分段接线。2010年最大负荷1.596MW,最大负载率达到33.60%。35kV张家湾变位于张家湾镇,主变容量25MVA,无功补偿装置容量2.4Mvar,有35kV进出线间隔2个,已用2个(纳张线、张木线);35kV、10kV母线均是单母分段接线。2010年最大负荷6.48MW,最大负载率达到68.21%。35kV昆寨变位于昆寨乡,主变容量12MVA,未装设无功补偿装置,有35kV进出线间隔2个,已用2个;35kV、10kV母线均是单母分段接线。2010年最大负荷

27、1.987MW,最大负载率达到104.58%。35kV维新变位于维新镇,主变容量15MVA,未装设无功补偿装置,有35kV进出线间隔2个,已用1个(龙维线);35kV、10kV母线均是单母分段接线。2010年最大负荷3.95MW,最大负载率达到83.16%。35kV姑开变位于姑开乡,主变容量15MVA,无功补偿装置容量1.2Mvar,有35kV进出线间隔2个,已用1个(维姑线);35kV、10kV母线均是单母分段接线。为2010年底新建变电站,目前还没有供带负荷。现状年,纳雍县高压电网主要存在的问题有:110kV部分:纳雍县境内现状无220kV变电站,正常方式下由220kV滥坝变供电,110k

28、V织纳线作为备用,纳雍境内110kV阳长变、中岭变、纳雍变和织金境内的110kV织金变与220k滥坝变、普定变形成链式接线,但是若由普定变供至110kV阳长变中间需经过织金变、纳雍变、中岭变,线路节点较多,属于长距离送电,供电可靠性低。35kV部分:35kV变电站共有12座,除了35kV张家湾变、35kV木城变有两台主变,其余十座变电站均为单主变运行,不能满足主变N-1校验。通过2010年的数据,除了35kV化作变、新房变,其余变电站的负载率均超过了60%。35kV电网以单环网和单幅射接线为主,并且35kV变电站单主变、单电源情况较多,供电可靠性较差。2.2.2.2 中压电网存在的问题纳雍县现

29、状中压网络结构薄弱,F类供电区环网率较低、柱上开关装设不足、线路平均分段数低,遇故障将不能有效控制停电范围。规划期间应适度加强联络,提高供电可靠性。截止到2010年底,纳雍县公用线路主干长度分布。其中,D类地区主干线路平均长度为2.075km,无超出供电分区线路回路数,F类地区主干线路平均长度为8.547km,超出供电分区线路长度标准的回路数为5回,占F类地区区线路总数的9.8%。纳雍县F类地区10kV公用线路有5条主干线路长度超过15km,占全部54条公用线路的9.3%。2010年纳雍县10kV公用线路负载率量共有18条低于20%,有9条线路的负载率大于67%。2.2.2.3 低压电网存在的

30、问题现有公用配变布点不合理,380V/220V低压配电线路截面偏小,均以LGJ-35型为主,难以满足负荷发展需求,低压干线分段少,局部故障或小范围的检修都会导致较大范围停电。线路供电半径过大,接户线过长,导线截面小,进户卡脖子,有些地方线径容量不足。D类地区有17个台区供电半径超过250m,F类地区有935个台区供电范围超过500m。高峰负荷到来时事故障率高,烧保险、烧表、烧断线的情况时有发生,严重影响城镇居民正常生活。2.3 电力系统发展规划 目前,王家寨镇目前由两条10kV线路主供,电网结构薄弱,抗灾能力较低。随着王家寨工业园区和教育园(位于王家寨镇)的建成以及王家寨作为纳雍新城区的规划的

31、逐渐实施,王家寨负荷将迎来暴发性增长,现有10kV线路根本无法满足负荷发展要求,距王家寨镇较近的110kV纳雍变负载率达55.06%,35kV木城变负载率达74.53%,两站均为两台主变运行,无主变新增。再加上人民生活水平的提高,家电电器的逐渐普遍,更进一步加大了王家寨镇的负荷需求。根据纳雍县电网“十二五”规划,为了解决纳雍县王家寨镇工业园的负荷快速发展需要、改善纳雍县网架结构薄弱、抗灾能力差、供电半径过大、供电质量差、线路损耗大等问题,应新建110kV新园变电站。110kV新园变最终建设规模为250MVA,调压方式采用有载调压;本期建设规模为150MVA。本期新建110kV线路1条,线路接入

32、220kV纳雍变的110kV和平开关站(220kV纳雍变由110kV和平开关站扩建得到,220kV开关场及主变在建)。220kV纳雍变至110kV新园变的线路型号:LGJ-300/40,长度14.3km。2.3.1 电力需求预测现状年王家寨镇主要由两条10kV线路供电,即110kV纳雍变出的10kV纳居线和由35kV木城变出的10kV木路线供电,其中10kV纳居线长度10.9km,型号LGJ-50,负载率65.78%;10kV木路线长度16.5km,型号LGJ-50,负载率11.42%。随着纳雍县工业园区和教育园的建设以及王家寨镇新城建设,王家寨镇负荷将快速增长。王家寨工业园平整完毕,已有三家

33、企业动工,其它签同合同有十多家,即将动工,下面是工业园的现场照片:贵州思味特食品有限公司已经动工开建:贵州鸿熙矿业有限公司综合工业园已经动工开建:工业园标准厂区已经开工建设:王家寨教育园正在进行平整,下面是教育园的现场照片:纳雍县王家寨片区20062010年负荷如下表2-4 纳雍县王家寨20062010年电量负荷概况表 单位:万kWh,MW镇/片区项目20062007200820092010年均增长率(%)王家寨电量607.01 676.82 754.65 841.43 938.20 11.5负荷1.24 1.42 1.62 1.84 2.10 14.3 由于有王家寨镇负荷经济的发展,2010

34、年底负荷达到2.1MW。根据纳雍县第十二五规划,纳雍县产业园区总规划面积30平方公里,按“一区四园”布局,分布于阳长、寨乐、沙包、王家寨四个乡镇。纳雍县拟在王家寨镇建设工业园区、教育园和县城新城区。王家寨工业园区重点发展以绿色食品、现代化医药的加工与创新基地、矿产品资源的加工及利用基地、配套完善的生态宜居新区。王家寨片区为纳雍新城区的中心,总人口约为20万人。王家寨教育园,占地902.47亩,含中小学幼儿园教育及教育带动的相关商业。工业园区大负荷的建设投产,新城区的建设入住和教育园的建设发展,将使王家寨片区负荷快速发展,负荷的发展将使王家寨镇供电缺额增大,另外,王家寨离纳雍县城仅10公里,作为

35、纳雍县的一座的新城,自然负荷快速增长。根据纳雍县电网“十二五”规划及王家寨工业园区规划和教育园规划,在工业园规划区内建110kV新园变,建成后将要主供的大负荷具体情况如下表所示:表2-5 新园变供电片区大用户负荷情况序号项目名称用电指标(MW.h/a)2011年(MW)2012年(MW)2013年(MW)2014年(MW)2015年(MW)2016年(MW)1阿帕索国际运动用品有限公司100000.750.751.51.51.52江苏高塑环保新材料科技有限公司20000222243深圳市得立昌科技有限公司32000334.54.54.54四川思味特食品有限公司马铃薯深加工项目70000.70.

36、70.71.11.15地球卫士环保新材料股份有限公司石头造纸项目320002.52.52.54.54.56贵州鸿熙矿业有限公司煤机制造项目43000244467贵州众隆土建工程投资开发有限公司10000222218纳雍隆庆乌江商混搅拌项目160002.52.52.52.519纳雍县洁能机电有限公司40000.80.80.80.80.810纳雍县万方建筑材料有限责任公司节能环保中控玻璃制造项目80000.81.21.21.21.211贵州省长江煤业金宇工矿物资有限公司煤机制造项目16000222.52.52.512煤矿救生仓生产项目300003355513新型混合动力摩托车项目450004444

37、714纳雍县电子智能玩具生产线项目100001111.51.515教育园11216火车站0.50.51合计027.0529.4535.738.644.6 以上为工业园区重点建设项目,随着工业园区的建设,全县会加大招商引资力度,此外,鼓励和引导在全县在工业园区之外的工业企业向园区集聚。目前,王家寨镇主要由10kV纳居线和10kV木路线供电, 10kV纳居线已重载,10kV木路线虽轻载,但是导线截只有LGJ-50,截面偏小。随着王家寨镇工业的迅速发展,现有10kV线路已不能满足负荷发展的需要;110kV新园变建成后,将出35kV、10kV线路以满足园区工业大用户用电需求、教育园的用电需求、新建火车

38、站的用电需求以及整个王家寨新城区的新增自然负荷的用电需求。由于110kV新园变建成后主要作为纳雍县工业园(位于王家寨镇)的主供电源,以及王家寨镇新城的的居民负荷,本期工程根据王家寨镇现有负荷资料,分析其历史负荷增长规律,结合电网规划要求110kV新园变建成后供电区域,预测王家寨20102020年自然负荷,其中,王家寨镇自然负荷按20%预测,负荷预测具体情况如下表所示:表2-6 新园变20112020年负荷预测表年份2010 2011 2012 2013 2014 2015 20162019 2020平均增长率王家寨自然负荷(MW)2.10 2.52 3.02 3.63 4.35 5.23 6.

39、27 10.84 12.46 20%大用户负荷逐年累加(MW)0.00 0.00 27.05 29.45 35.70 38.60 44.60 44.60 44.60 负荷合计(MW)2.52 30.07 33.08 40.05 43.83 50.87 55.44 57.06 2.3.2 电源规划根据纳雍县电网“十二五”规划,为了解决纳雍县王家寨镇工业园的负荷快速发展需要、改善纳雍县网架结构薄弱、抗灾能力差、供电半径过大、供电质量差、线路损耗大等问题,应新建110kV新园变电站。根据纳雍县“十二五”电网规划,规划在沙包乡工业园新建110kV沙包变电站,同时纳雍220kV变电站已在建,届时将110

40、kV和平开关站作为该站110kV侧接入。故110kV新园变电站的电源规划为从纳雍220kV变电引入主变电源,最终从110kV沙包变电站引入联络备用电源。110kV沙包变和110kV新园变将形成互倒互供的局面,保证供电的可靠性。2.3.3 电力电量平衡110kV新园变电站建成后,主要作为王家寨工业园(位于王家寨镇)的主供电源,以及王家寨新城的居民负荷,增加35kV、10kV出线回路数,缩短35kV、10kV线路供电半径,完善王家寨35kV、10kV电网结构,提高了该地区供电可靠性,满足负荷增长的需要。110kV新园变变电容量平衡见表2-7。表2-7 110kV新园变电力电量平衡项目2010201

41、12012201320142015201620192020备注自然增长负荷(MW)2.10 2.52 3.02 3.63 4.35 5.23 6.27 10.84 12.46 0.20 新增大用户(MW)0.00 0.00 27.05 29.45 35.70 38.60 44.60 44.60 44.60 合计(MW)2.52 30.07 33.08 40.05 43.83 50.87 55.44 57.06 考虑同时率0.75(MW)22.56 24.81 30.04 32.87 38.15 41.58 42.80 考虑功率因素0.9(MVA)25.06 27.57 33.38 36.52

42、42.39 46.20 47.55 实际变电容量(MVA)50 50 50 50 50 85 85 实际容载比2.00 1.81 1.50 1.37 1.18 1.84 1.79 理论容载比-1.80 1.80 1.80 1.80 1.80 1.80 1.80 所需变电容量(MVA)-45.11 49.62 60.08 65.74 76.31 83.15 85.59 容量缺额(MVA)-4.89 0.38 10.0815.7426.311.85 0.59理论容载比-2.10 2.10 2.10 2.10 2.10 2.10 2.10 所需变电容量(MVA)-52.63 57.89 70.10

43、76.69 89.02 97.01 99.86 容量缺额(MVA)-2.637.8920.1026.6939.0212.0114.86 综上所述,加快110kV新园输变电工程的建设步伐将有利于上述片区负荷发展,有利于提高供电可靠性、减少网络损耗、提高电能质量,完善网架结构;根据负荷预测结果,结合该片区配电网供电情况,本变电站最终总规模为250MVA,本期建设规模为150MVA,调压方式采用有载调压,并建议在2012年建成,为了满足王家寨镇工业园、教育园及新城负荷的发展,建议2018年对110kV新园变进行扩建。在2012年建设主变150MVA,2018年扩建150MVA能保证容载比基本满足1.82.0范围,同时保证负载率在合理范围内。2.4 建设的必要性(1) 满足地区负荷发展
