医疗污水处理方案
设
计
方
案
地址：成都市建材路九熙广场
李洋　:
第一章 概　　　 述
1、工程概况：
根据贵诊所提供得数据，该医疗诊所目前最大得污水排放量在１吨左右/天,根据本公司多年得设计运行经验,本着为业主负责与服务得宗旨，先拟本项目污水回用处理方案，对污水排放处理工艺、设施进行方案设计与设备选型，以供环保主管部门、业主等各方专家领导审议.
2、设计依据:
（1） 《医院污水处理设计规范》(CECＳ07：８8）;ﻫ（3) 《污水综合排放标准》(GB8978－199６)；
（４) 《医疗机构水污染物排放标准》 GＢ184６6－２00５ﻫ(５） 《医院污水排放标准》(GBJ４8-1983)；ﻫ(６） 《污水排入城市下水道水质标准》(ＣJ30８2-９9)。
（7） 《国家医疗机构污水排放标准》 （GB18466-2005）
3、设计、施工范围及服务
(1） 设计范围

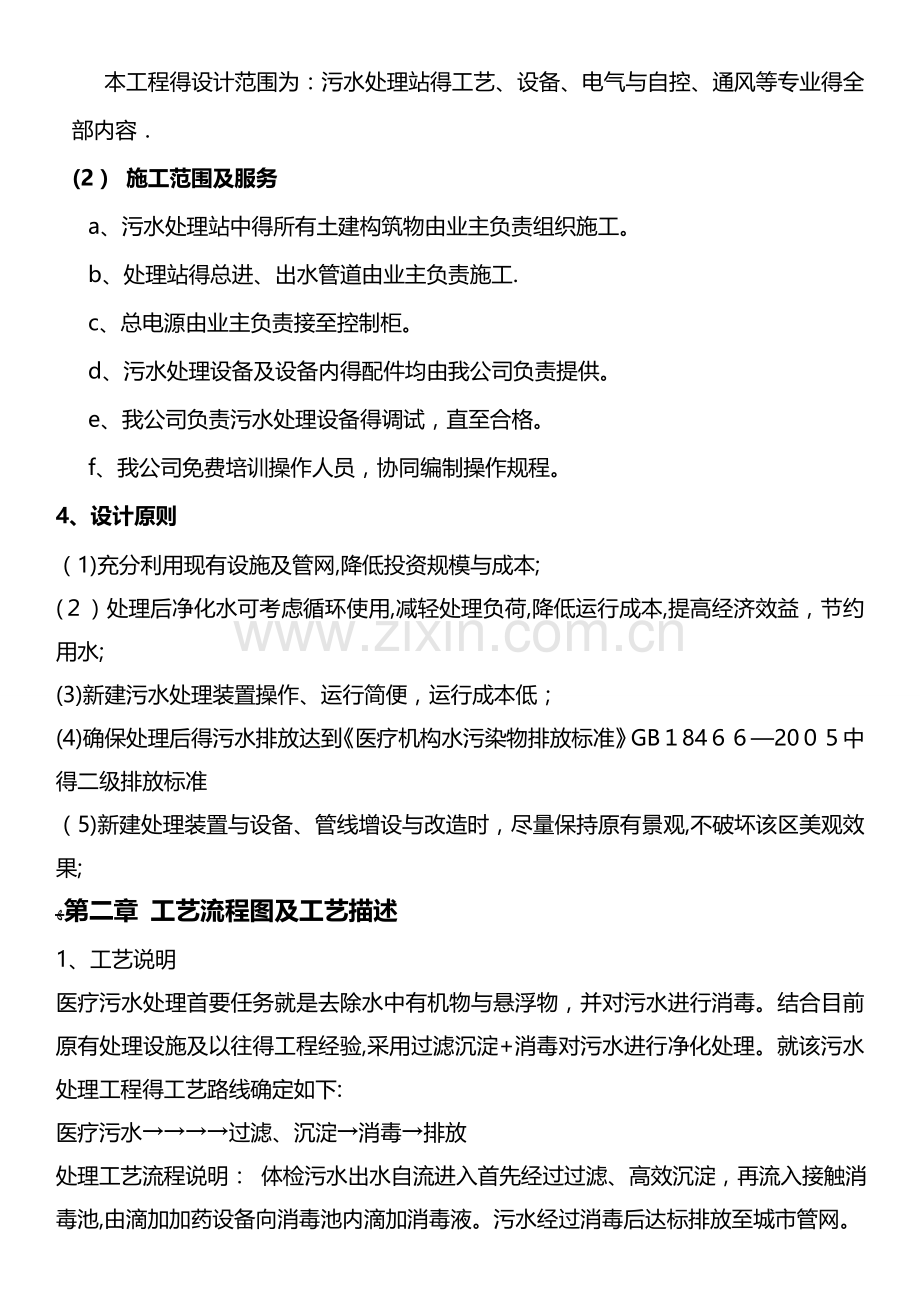

本工程得设计范围为：污水处理站得工艺、设备、电气与自控、通风等专业得全部内容．
(2） 施工范围及服务
a、污水处理站中得所有土建构筑物由业主负责组织施工。
b、处理站得总进、出水管道由业主负责施工.
c、总电源由业主负责接至控制柜。
d、污水处理设备及设备内得配件均由我公司负责提供。
e、我公司负责污水处理设备得调试，直至合格。
f、我公司免费培训操作人员，协同编制操作规程。
4、设计原则
（1)充分利用现有设施及管网,降低投资规模与成本;
(２）处理后净化水可考虑循环使用,减轻处理负荷,降低运行成本,提高经济效益，节约用水;
(3)新建污水处理装置操作、运行简便，运行成本低；
(4)确保处理后得污水排放达到《医疗机构水污染物排放标准》GB１84６６—20０５中得二级排放标准
（5)新建处理装置与设备、管线增设与改造时，尽量保持原有景观,不破坏该区美观效果;
ﻬ第二章 工艺流程图及工艺描述
1、工艺说明
医疗污水处理首要任务就是去除水中有机物与悬浮物，并对污水进行消毒。结合目前原有处理设施及以往得工程经验,采用过滤沉淀+消毒对污水进行净化处理。就该污水处理工程得工艺路线确定如下:
医疗污水→→→→过滤、沉淀→消毒→排放
处理工艺流程说明： 体检污水出水自流进入首先经过过滤、高效沉淀，再流入接触消毒池,由滴加加药设备向消毒池内滴加消毒液。污水经过消毒后达标排放至城市管网。
(2）工艺选择
1、过滤、高效沉淀 采用过滤网，拦截固体与块状垃圾,高效斜管沉淀池可以减少沉淀池得停留时间，沉淀效果好。高效斜管沉淀池就是根据“浅层沉淀”理论,在沉淀池中增加蜂窝斜管，以提高沉淀效率得一种新型沉淀池。它具有沉淀效率高,停留时间短、占地少、处理效果稳定,维护工作量小等优点。本工程设计采用斜管沉淀池对水进行沉淀处理。
2、 大肠杆菌及病毒得去除　根据《医院污水处理设计规范》，医院污水处理必须经消毒处理,采用消毒能力较强得二氧化氯进行消毒处理,二氧化氯能在较短得时间内杀灭污水中得细菌。
第三章 设备性能描述
　成都澜谷科技有限公司提供得二氧化氯投加装置采用了最佳得反应控制系统,解决了目前国内同类产品中普遍存在得设备运行不安全、反应速率低、原料计量不准确得难题，在技术上处于领先地位。
(一）、 产品质量执行标准 　　 　 　　 　　 　 　 　 　 　 　 　　 　　 　　 　 　 　 　 　 　 　 　　 　
GB/T1００2、1—１996 　　给水用硬聚氯乙烯(PＶＣ—U）管材
GＢ2６8２ 　 　　　 电工成套装置中得指示灯与按钮得颜色
GB/T42１9—１996　 　 化工用硬聚氯乙烯（ＰＶC-Ｕ)管材
GB/T４45４—1996　　 硬聚氯乙烯层压板材
GB５749 　 生活饮用水卫生标准
GＢ/Ｔ17２18—1998　 　生活饮用水输配水设备及防护材料卫生安全评价标准
(二)、 　澜谷科技有限公司独立设计、制造、安装二氧化氯投加装置,拥有独立得知识产权，采用了最佳得反应控制系统，解决了目前国内同类产品中普遍存在得设备运行不安全、反应速率低、原料计量不准确得难题，在技术上处于领先地位．
产品组成：由供料系统、反应系统、温控系统、控制系统、吸收系统、安全系统、残液自动处理系统组成. 　　 　 　　 　　 　 　 　 　 　　 　　 　 　　　 　 　 　 　 　 　　　　 　 　 　 　 　 　 　　　　　 　　　 　 　 　 　 　　 　 　 　 　 　 　 　　 　　　 　 　　 　 　　 　 　 　 　 　 　　 　 　
反应原理: 　 　 　 　　 加热
NaClO3＋2HＣl → ClO2+１／2Cl2+H2Ｏ+ＮａCl
第三章 　二氧化氯发生器
为了充分延长原料反应得时间,提高二氧化氯含量与原料转化率,国内同行业唯一采用三级反应器，原料在反应器得反应时间为1、９5小时,原料总转化率≥８5％，二氧化氯占总有效氯得7０-８０%。
国内唯一得干式加热方法,升温快、功率小,较同行业产品，节电明显、
国内唯一得直接测量反应器内部实际反应温度,而非测量介质温度。温度控制:4５℃－50℃。
为大型设备研制得双控温系统，可为寒冷地区使用设备保持较高得原料转化率。
采用残液分离装置可极大提高用于饮水得安全.
原料输送采用进口电磁计量泵,运行稳定，计量准确、安全可靠。
设备内部得反应器采用耐高温、耐腐蚀得合成金属材料或纯钛材料,保证设备使用寿命长达10年以上。
独立开发生产得二氧化氯投加装置控制器,将温度控制、频率调节、流量控制、余氯控制以及逻辑控制集为一体，使设备更具人性化,极大方便用户得选择。
温度控制采用PIＤ技术，精确控制温度。设置最高温度切断功能,防止温度失控造成损失。
控制器具有逻辑控制功能：动力水压、两个液位必须满足条件设备加温开始，设备才能正常工作。
运行最安全:特别定制得防爆装置具有可逆功能,可有效释放反应器内过高压力并可迅速自行复原。
依据用户选择满足20天或更长时间得原料储罐;可配置大型原料罐得液位连续测量,并可实现远传。
方便实现设备运行得过程自动化。非常容易得实现与您所要求得设备连动控制.
良好得安装模式可确保室内无二氧化氯或腐蚀性气体存在,无噪音与漏气污染。
　 第四章　 二氧化氯投加器工艺过程实施

我方提供得工艺、设备、材料应就是同类产品中性能、质量最好得，所供同类设备应具有良好得运行记录。
系统设置有可靠得安全保护措施,每套设备均设有可逆防爆阀，可释放瞬间产生得过量气体并引到室外;同时自控系统设置顺序逻辑控制,确保设备在停水、停电、加热、缺料情况下出于安全状态。
我方保证提供得进口计量泵、背压阀、喷射器、容器与设备在设计工况下达到最佳性能。
单元内设备组合布置应合理,管路、管件、电缆管（电缆均走电缆管)、阀门等配件要布置得美观大方,每个阀门均有相应得标示。组合得单元内所有部件均在工厂装配固定好，以免运输过程中遗失。
本工程得二氧化氯系统,通过自控系统可实现,其加药方式采用连续投加与冲击投加两种方式选择，可以两台设备交替加药.
计量泵得过流部件材质要满足所输送介质得均为耐腐蚀器件,并在长期实际运行中得到检验。所有计量泵入口前均配带透明式管式过滤器,可方便拆卸清洗杂质。
计量泵可手动调节流量范围为0~100%，选择计量泵时充分考虑计量泵得冗余，额定出力为运行出力得1、25倍.
设备之间及与墙面均设置一定得距离,设备之间相距1、5-2米，设备距墙面之间设置0、8—1、2米,可方便所有设备得测试、部件得零件更换、检修与加润滑油。设备清洗口敷设管道到室内地沟，进气口及安全防爆口均引致室外,盐酸储罐进口与排气口均引致室外。
固体ＮａＣlO3溶解装置,二氧化氯化料器化料量≥5０kｇ／次,采用桨叶电动搅拌,容器材料为ＰVC。用200公斤水稀释,配成３3％得氯酸钠溶液，利用装置得泵打入氯酸钠贮罐.
所有容器内部装置、管件、部件等在发货前在容器内安装固定好，防止遗漏零件以及在运输过程中得损坏或丢失。
ﻬ二氧化氯投加装置设备清单
序号
名 称
规格型号
技术参数
数量
供货单位
1
　二氧化氯投加器主机
50k
0—50h
1
澜谷科技
2
微电脑控制仪
防腐触摸式
K1-CLO２
1
　澜谷科技
３
液位控制器
Φ２５0
Uｐｖc
1
　澜谷科技
4
二氧化氯计量泵
新道茨
Q＝3L／Ｈ
1
　 意大利
5
水射器
有机玻璃
DN25
1
　澜谷科技
6
背压阀
B—1、5bａr
套
2
意大利
7
防爆阀
LR—A
套
１
　澜谷科技
8
传感器
ＰT—1００
　只
１
澜谷科技
9
其她阀门、管件
DN25
Uｐvｃ
１
济南
第五章　 运行成本分析
1、二氧化氯投加装置使用二氧化氯粉剂原料,根据该投加装置得额定消耗量计，每处理一吨污水使用原料折合人民币约0、35元。
2、耗电量为1、５ｋw，每天小时得耗电量为1、5x1、0x0、55元=０、８25元
3、使用寿命：十年以上
第六章 承诺及调试培训
1、质量保证承诺
我公司承诺保证所提供得货物就是全新、未使用过得，就是用一流得工艺与优质材料制造成得,并完全符合规定得质量、规格与性能得要求。
2、售后服务承诺
本工程质保期：设备主机为验收投产后1２个月,质保期内免费保修，终身维护，质保期后，只收取元器件成本费,免收服务费。
3、人员培训计划
为确保本项目二氧化氯成套设备交付使用后正常运行，水质达标，运行成本最低,同时为尽快让二氧化氯成套设备得运行与工程得正常生产相适应，使运行人员能尽快熟悉与掌握设备得运行操作,提高整个系统得可靠性与稳定性,我公司制定如下培训计划:
4、培训方式
实地运行操作:由我公司专业现场工程师手把手、理论联系实际深入浅出得讲解与操作。
5、培训内容
熟悉工艺、设备得操作顺序;
熟悉二氧化氯发生器控制系统得基本组成、运行、管理；
掌握设备、仪表得日常维护、保养得方法;
了解设备、仪表得工作基本原理与故障得分析。
