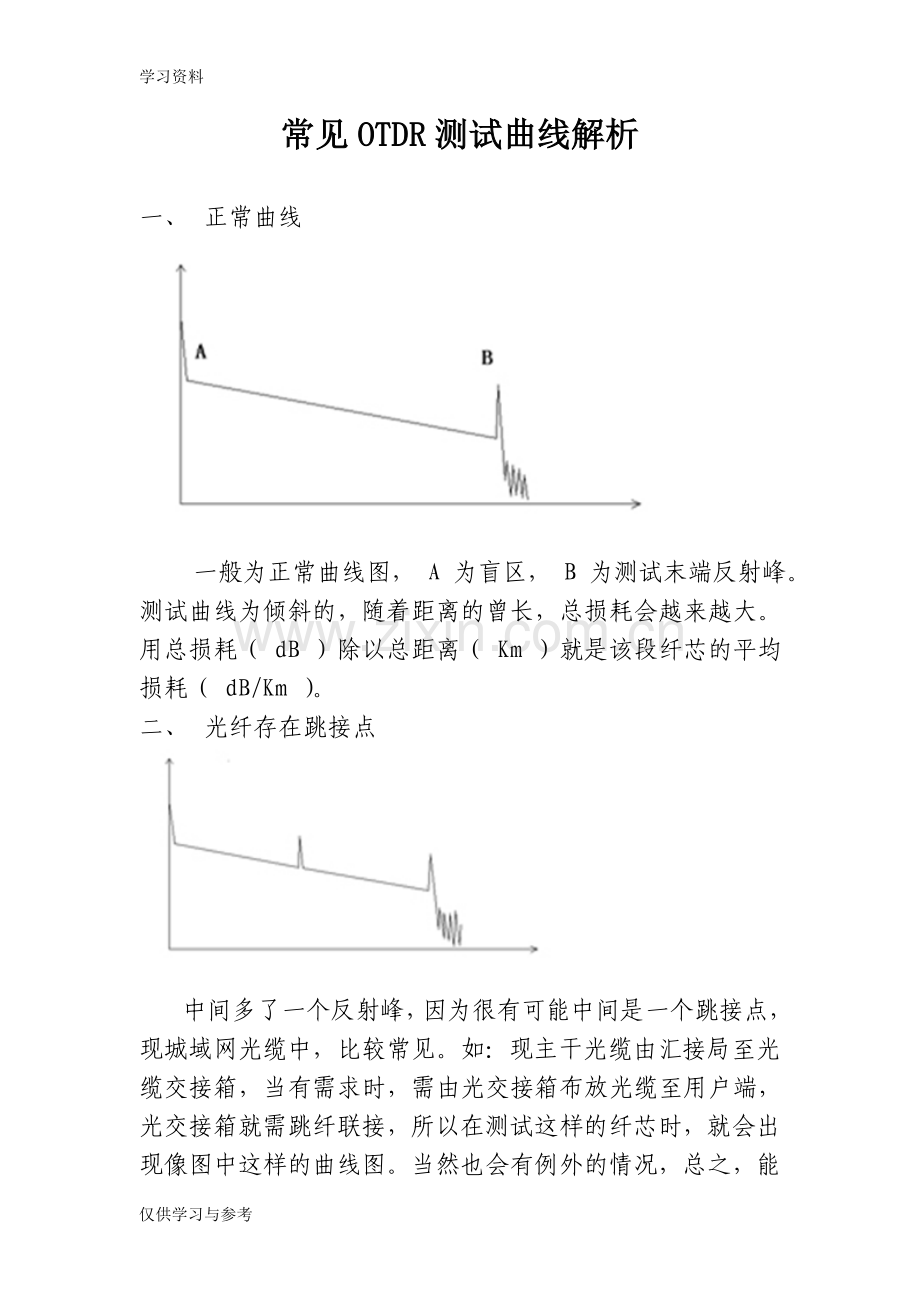

学习资料常见OTDR测试曲线解析一、 正常曲线一般为正常曲线图， A 为盲区， B 为测试末端反射峰。测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。用总损耗（ dB ）除以总距离（ Km ）就是该段纤芯的平均损耗（ dB/Km ）。二、 光纤存在跳接点中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。如：现主干光缆由汇接局至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。三、 异常情况出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况， 1、 要检查尾纤连接情况； 2 、就是把 OTDR 的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断： 1、 尾纤有问题； 2、 OTDR 上的识配器问题； 3、 断点十分近， OTDR 不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。四、 非反射事件1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素，多为故障点。2、若光纤模式、折射率不一样，接续时也会出现此情况，常见光纤G651光纤（标准单模光纤，B1光缆），G653光纤（色散位移光纤，B2光缆）。造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。五、 光纤存在断点这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，分析：1如果知道纤芯原来的距离，1、在没有到达纤芯原来的距离，曲线就掉下去了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折；2、若是使用中的光缆且已达到纤芯原来的距离，有可能是尾纤损坏，需至用户端检查。应用：1、在长距线路查障时，我们常用这个方法，将光纤接续箱内把不确定的纤芯打折，然后测试人员利用 OTDR 打时实监测，对照两次距离判断故障位置。2、在下线时，可对光纤打折判断光纤纤号，防止误中断。六、 测试距离过长这种情况是出现在测试长距离的纤芯时， OTDR 所不能打到的距离所产生的情况，或者是距离、脉冲设置过小所产生的情况。如果出现这种情况， OTDR 的距离、脉冲又比较小的话，就要把距离、脉冲调大，以达到全段测试的目的，稍微加长测试时间也是一种办法。七、 典型环测轨迹标准环测轨迹1、 A纤跳纤2、 A纤熔接点3、 机房环纤4、 B纤熔接点5、 B纤跳纤6、 B纤尾纤结论：1、事件5处光纤活动连接器连接不良，即B纤跳纤连接不良，衰耗较大，需查修 2、事件2处弯曲直径过小，光不再遵循全反射，而是有以部分从纤衣出射，造成轨迹图中散射曲线的突然跌落，事件5处也同样情况，可能为光缆受伤或接续不良，需查修。 仅供学习与参考
