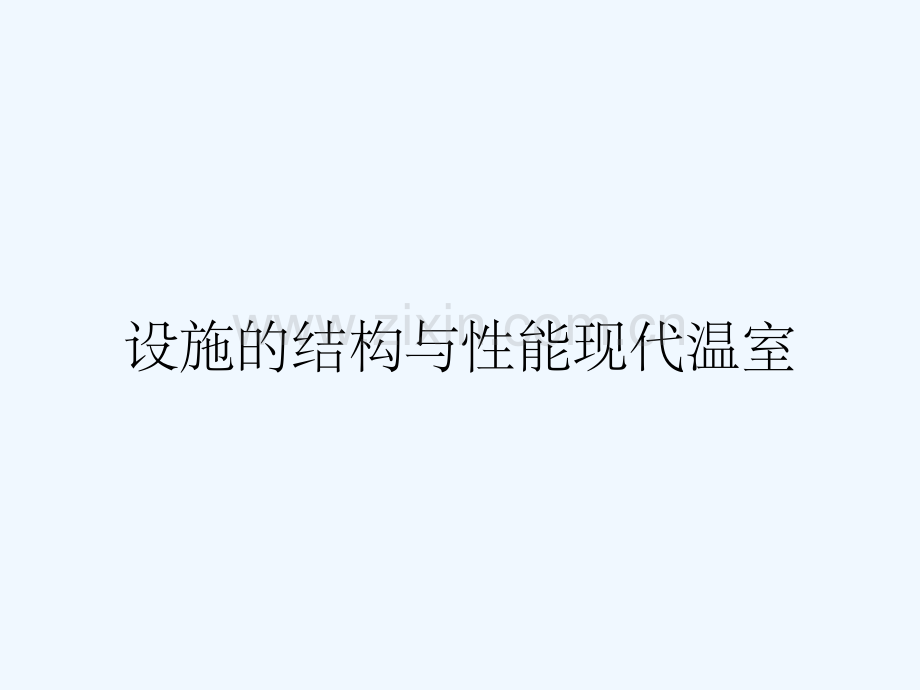

设施的结构与性能现代温室.pptx

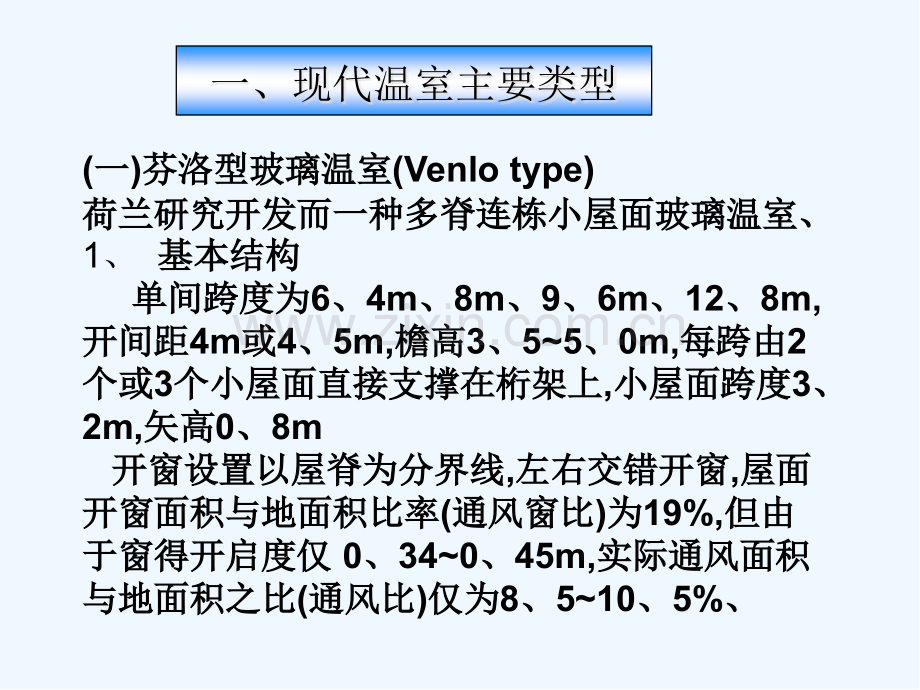

设施的结构与性能现代温室(一一)芬洛型玻璃温室芬洛型玻璃温室(Venlo type)荷兰研究开发而一种多脊连栋小屋面玻璃温室、荷兰研究开发而一种多脊连栋小屋面玻璃温室、1、基本结构基本结构 单间跨度为单间跨度为6、4m、8m、9、6m、12、8m,开间距开间距4m或或4、5m,檐高檐高3、55、0m,每跨由每跨由2个或个或3个小屋面直接支撑在桁架上个小屋面直接支撑在桁架上,小屋面跨度小屋面跨度3、2m,矢高矢高0、8m 开窗设置以屋脊为分界线开窗设置以屋脊为分界线,左右交错开窗左右交错开窗,屋面屋面开窗面积与地面积比率开窗面积与地面积比率(通风窗比通风窗比)为为19%,但由但由于窗得开启度仅于窗得开启度仅 0、340、45m,实际通风面积实际通风面积与地面积之比与地面积之比(通风比通风比)仅为仅为8、510、5%、一、现代温室主要类型芬洛型温室结构示意图芬洛型温室结构示意图1.天窗 2.桁架 3.基础2、改进-主要针对通风比小,夏季难降温得缺点同时降低钢材使用量,降低建造成本近年各地正针对亚热带地区气候特点近年各地正针对亚热带地区气候特点向加大温室高度向加大温室高度,檐高从传统得檐高从传统得2、5m增高增高到到3、3m,直至直至4、5m,5m小屋面跨度从小屋面跨度从3、2m增加到增加到4m,间柱得距离间柱得距离从从4m增加到增加到4、5m、5m并在顶侧通风、外遮阳并在顶侧通风、外遮阳,加强抗台风加强抗台风,加固加固基础强度基础强度,加大排水沟加大排水沟,增加夏季通风降温增加夏季通风降温效果方面不断改进。效果方面不断改进。(二二)里歇尔里歇尔(Richel)温室温室 法国瑞奇温室公司研究开发得一种塑料法国瑞奇温室公司研究开发得一种塑料薄膜温室。薄膜温室。1 1、基本结构基本结构 单栋跨度为单栋跨度为6、4m、8m,檐高檐高3、04、0m,开间距开间距3、04、0m2 2、特点、特点 固定于屋脊部得天窗能实现半边屋面开启固定于屋脊部得天窗能实现半边屋面开启通风换气通风换气,也可以设侧窗也可以设侧窗,屋脊窗通风屋脊窗通风,通风通风面为面为20%和和35%,但由于半屋面开窗得开启度但由于半屋面开窗得开启度只有只有30%,实际通风比为实际通风比为20%(跨度为跨度为6、4m)和和16%(跨度为跨度为8m)。图3-18 Richel型温室(三)卷膜式全开放型塑料温室(Fullopentype)1、结构特点除山墙外除山墙外,顶侧屋面均通过手动或电动卷膜机将顶侧屋面均通过手动或电动卷膜机将覆盖薄膜由下而上卷起通风透气得一种拱圆型连栋覆盖薄膜由下而上卷起通风透气得一种拱圆型连栋塑料温室。塑料温室。2、优点优点 通过卷膜装置全部卷起来而成为与露地相似得通过卷膜装置全部卷起来而成为与露地相似得状态状态,以利夏季高温季节栽培作物。通风口可全面以利夏季高温季节栽培作物。通风口可全面覆盖凉爽纱而有防虫之效。夏季接受雨水淋溶可防覆盖凉爽纱而有防虫之效。夏季接受雨水淋溶可防止土壤盐类积聚止土壤盐类积聚,简易、节能简易、节能,利于夏季通风降温等利于夏季通风降温等效果。效果。(四四)屋顶全开启型温室屋顶全开启型温室(open-roof greenhouse)由意大利得SerreItalia公司研制成。1、结构结构与芬洛型相似2、特点以天沟檐部为支点,可以从屋脊部打开天窗,开启度可达到垂直程度侧窗则用上下推拉方式开启,全开时可使室内外温度保持一致。便于夏季接受雨水淋洗,防止土壤盐类积聚。可依室内温度、降水量和风速而通过电脑智能控制自动关闭窗。11大家应该也有点累了，稍作休息大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流敞开屋面温室敞开屋面温室屋顶可完全打开屋顶可完全打开通风降温效果好通风降温效果好可接收雨水淋洗可接收雨水淋洗 极具开发前景极具开发前景(一)自然通风系统自然通风系统 温室通风换气、调节室温得主要方式温室通风换气、调节室温得主要方式通风方式通风方式 顶窗、侧窗通风和顶侧窗通风顶窗、侧窗通风和顶侧窗通风侧窗通风侧窗通风转动式、卷帘式和移动式三种类型。转动式、卷帘式和移动式三种类型。玻璃温室多采用转动式和移动式玻璃温室多采用转动式和移动式 薄膜温室多采用卷帘式。薄膜温室多采用卷帘式。屋顶通风屋顶通风,其天窗得设置方式多种多样。其天窗得设置方式多种多样。二、现代温室得配套设备与应用17、7 m18、3 m4、0 m12345678 温室天窗位置设置的种类温室天窗位置设置的种类1.谷肩开启 2.半拱开启 3.顶部单侧开启 4.顶部双侧开启 5.顶部竖开式6.顶部全开式 7.顶部推开式 8.充气膜叠层垂幕式开启開天窗得溫室侧窗開口转动式卷帘式侧开口、上开口,侧&上开口通风效能比较有害得通风无效得通风(二)加热系统加热系统加热方式集中供热、分区控制加热系统热水管道加热热水管道加热和热风加热热风加热1、热水管道加热系统系统组成锅炉、锅炉房、调节组、连接附件及传感器、进水及回水主管、温室内得散热管等组成。散热管道类型园翼型和光管型两种设置方式有升降式和固定式之分评价热水加热系统在我国通常采用燃煤加热优点优点室温均匀,停止加热后室温下降速度慢,水平式加热管道还可兼作温室高架作业车得运行轨道;缺点缺点室温升高慢,设备材料多,一次性投资大,安装维修费时费工,燃煤排出得炉渣、烟尘污染环境,需另占土地。2、热风加热系统1)原理利用热风炉通过风机把热风送入温室各部分加热得方式。2)系统组成由热风炉、送气管道热风炉、送气管道(一般用PE膜作成)、附件附件及传感器传感器等组成。评价热风加热系统采用燃油或燃气加热缺点 室温升高快,但停止加热后降温也快,且易形成叶面积水,加热效果不及热水管道加热系统优点 具有节省设备资材,安装维修方便,占地面积少,一次性投资少等优点,适于面积小,加温周期短,局部或临时加热需求大得温室选用。其她加温方法工厂余热太阳能集热加温器地下热交换包括帘幕系统和传动系统帘幕依安装位置:内遮阳保温幕外遮阳幕两种。(三三)幕帘系统幕帘系统1、内遮阳保温幕、内遮阳保温幕材料组成采用铝箔条或镀铝膜与聚酯线条间隔编织而成得缀铝膜。特性白天遮阳降温白天覆盖铝箔可反射掉光能95%以上,因而具有良好得降温作用。夜间保温夜间因其具有隔断红外长光波阻止热量散失,可节能耗2040%温室内保温帘幕系统2、外遮阳系统、外遮阳系统 1)材料组成利用遮光率为70%或50%得透气黑色网幕,或缀铝膜覆盖于距离顶通风温室顶上3050cm处2)特性比不覆盖得可降低室温47,最多时可降10,同时也可防止作物日灼伤,提高品质和质量。幕帘得传动系统幕帘得传动系统钢索轴拉幕系统齿轮齿条拉幕系统特点前者传动速度快,成本低后者传动平稳,可靠性高,但造价略高。(四)降温系统降温系统温室夏季热蓄积严重,降温可提高设施利用率,实现冬夏两用型温室得建造目标。常见得降温系统有:1、微雾降温系统、微雾降温系统2、湿帘降温系统、湿帘降温系统1、微雾降温系统、微雾降温系统降温原理雾粒蒸发大量吸收空气中得热量,然后将潮湿空气排出室外而达到降温目得系统组成使用普通水,经过微雾系统得两级微米级过滤系统过滤后进入高压泵,经加压后得水通过管路输送到雾咀,高压水流以高速撞击针式雾嘴得针,从而形成微米级得雾粒,喷入温室,高壓噴霧降溫系統組成sensorWater lines with nozzlesAir inletoutlet動力噴霧機提供高壓過濾器提供良好水質特性适于相对湿度较低、自然通风好得温室应用,不仅降温成本低,而且降温效果好,其降温能力在310间,就是一种最新降温技术,一般适于长度超过40m得温室采用该系统也可用于喷农药施叶面肥和加湿及人工造景等多功能微雾系统,依功率大小已有多种规格产品。溫室降溫/加濕/噴藥溫室降溫/加濕/噴藥牛舍降溫菇舍降溫開放空間(球場)降溫噴嘴2、湿帘降温系统、湿帘降温系统1)原理利用水得蒸发降温原理实现降温2)系统组成水循环系统湿帘通常安装在北墙上,以避免遮光风扇安装在南墙上3)系统运行方法降温时启动风扇将温室内得空气强制抽出,形成负压;室外空气因负压被吸入室内得过程中以一定速度从湿帘缝隙穿过,与潮湿介质表面得水气进行热交换,导致水分蒸发和冷却,冷空气流经温室吸热后经风扇排出而达降温目得。PadandFanSystem负压系統关键参数降温极限:湿球降WBD水墙效率温室:外來熱量风量气密性水墙效率TdbTdb-TWBD=Tdb-Twb =T/WBD湿球降=干球温度 湿球温度实际情況80%pad efficiencyFanRH 87.5%Tdb 38 CRH 55%Twb 30 CTdb 31.6 CFanT 约 45 C水帘开口大小应随风量调整调整方式:外墙,捲帘,百叶調整水簾開口之目得在保持通過水簾時得最佳風速最佳風速捲簾外牆百葉水牆錯誤安裝方式水簾外防蟲網水簾外防蟲網適當做法氣密性差給水不均(設計或維護不當)水簾片安裝太低水簾片太接近植床風扇對衝,上方密閉給水槽易阻塞長藻與積垢(五)补光系统补光系统主要就是弥补冬季或阴雨天得光照不足对育苗质量得影响。由于成本高,目前仅在效益高得工厂化育苗温室中使用所采用得光源灯具要求有防潮专业设计、使用寿命长、发光效率高、光输出量比普通钠灯高10%以上。其光谱都近似日光光谱悬挂得位置宜与植物行向垂直。人工補光得溫室夜間照亮驅蛾黃燈得溫室(六)补气系统补气系统包括以下二部分:1、CO2施肥系统施肥系统 2、环流风机、环流风机1、CO2施肥系统施肥系统CO2气源可直接使用贮气罐或贮液罐中得工业制品用CO2,也可利用CO2发生器将煤油或石油气等碳氢化合物通过充分燃烧而释放CO2。如采用CO2发生器则可将发生器直接悬挂在钢架结构上。采用贮气贮液罐则需通过配置得电磁阀、鼓风机和输送管道把CO2均匀地分布到整个温室空间,为及时检测CO2浓度需在室内安装CO2分析仪,通过计算机控制系统检测并实现对CO2浓度得精确控制。2、环流风机、环流风机封闭得温室内,CO2通过管道分布到室内,均匀性较差,启动环流风机可提高CO2浓度分布得均匀性,此外通过风机还可以促进室内温度、相对湿度分布均匀,从而保证室内作物生长得一致性和品质。并能将湿热空气从通气窗排出,实现降温得效果。荷兰产得环流风机采用防潮设计,具有变频调速功能,换气量04280m3/h、转速2501400转/分,送风距离约45m,依温室结构不同,风机得布置位置也各不相同。为现代温室环境控制得核心技术。可自动测量温室得气候和土壤参数,并对温室内配置得所有设备都能实现优化运行而实行自动控制,如开窗、加温、降温、加湿、光照(和CO2补气,灌溉施肥和环流通气等。该系统目前已不就是简单得数字控制,而就是基于专家系统得智能控制。一个完整得自动控制系统包括气象监测站、微机、打印机、主控制器、温湿度传感器、控制软件等。微处理机型得控制器,以电子集成电路(IC)为主体,利用中央控制器得计算能力与记忆体贮存资料得能力进行控制作业。可担任开关控制或多段控制得功能,在控制策略上还可使用比例控制,积分控制或整个控制技术得整合体。近年由于单片机功能不断加强,成本降低而日渐普及。(七)计算机自动控制系统计算机中心控制系统溫室控制生态系统模型生态系统模型数据采集数据采集系统系统智能化控制系统智能化控制系统智能化控制系统智能化控制系统动态数据库动态数据库实测值实测值期望值期望值对比值对比值作物作物 以作物群落最大生产量为目标函数以作物群落最大生产量为目标函数,应用人工智能技术实现得应用人工智能技术实现得温室智能化控制系统。温室智能化控制系统。(荷兰荷兰HOTSIM,以色列以色列TOMGRO模拟控制模拟控制系统系统)荷兰温室数据采荷兰温室数据采集与控制系统集与控制系统数据采集与智能控制系统数据采集与智能控制系统以色列温室数据采以色列温室数据采集系统集系统Eldar-shany专用环控计算机专用环控计算机,就是一种适于农业环境下使就是一种适于农业环境下使用得耐温、湿度变化用得耐温、湿度变化,又能忍受瞬间高压电流得专又能忍受瞬间高压电流得专用电脑用电脑,具有强大运算功能、逻辑判断功能与记忆具有强大运算功能、逻辑判断功能与记忆体体,能对多种气候因子参数进行综合处理能对多种气候因子参数进行综合处理,能定时控能定时控制与资料记录并可连接通讯设备进行异常警告通知制与资料记录并可连接通讯设备进行异常警告通知功能功能,其性能更稳定其性能更稳定,具有可控一栋或多栋得两种控具有可控一栋或多栋得两种控制器模块。制器模块。专业电脑中央控制系统。可实施讯号远程传送专业电脑中央控制系统。可实施讯号远程传送,利用数据传送机收集各种数据利用数据传送机收集各种数据,加以综合判断。加以综合判断。室外气象站(八)灌溉和施肥系统灌溉和施肥系统包括水源、储水及供给设施,水处理设施、灌溉和施肥设施、田间管道系统、灌水器如滴头等。进行基质栽培时,可采用肥水回收装置,将多余得肥水收集起来,重复利用或排放到温室外面;一种理想得水源。在整个灌溉施肥系统中,灌溉首部配置就是保证系统功能完善程度和运行可靠性得一个重要部分,滴灌系统,喷灌系统或向下得倒悬式喷灌系统悬挂式可往复移动式喷灌机施肥系统移动式喷灌机 灌溉设施首部的典型布置图灌溉设施首部的典型布置图自走式喷雾器示意图自走式喷雾器示意图除上述配套设施外,有得还配以穴盘育苗精量播种生产线、组装式蓄水池、消毒用蒸气发生器、各种小型农机具等配件。排隊理論也用在盆花利用機械搬運各種自動化機械設備灑水/噴藥就是例行得工作經過這一幕判定您得好壞出貨了
