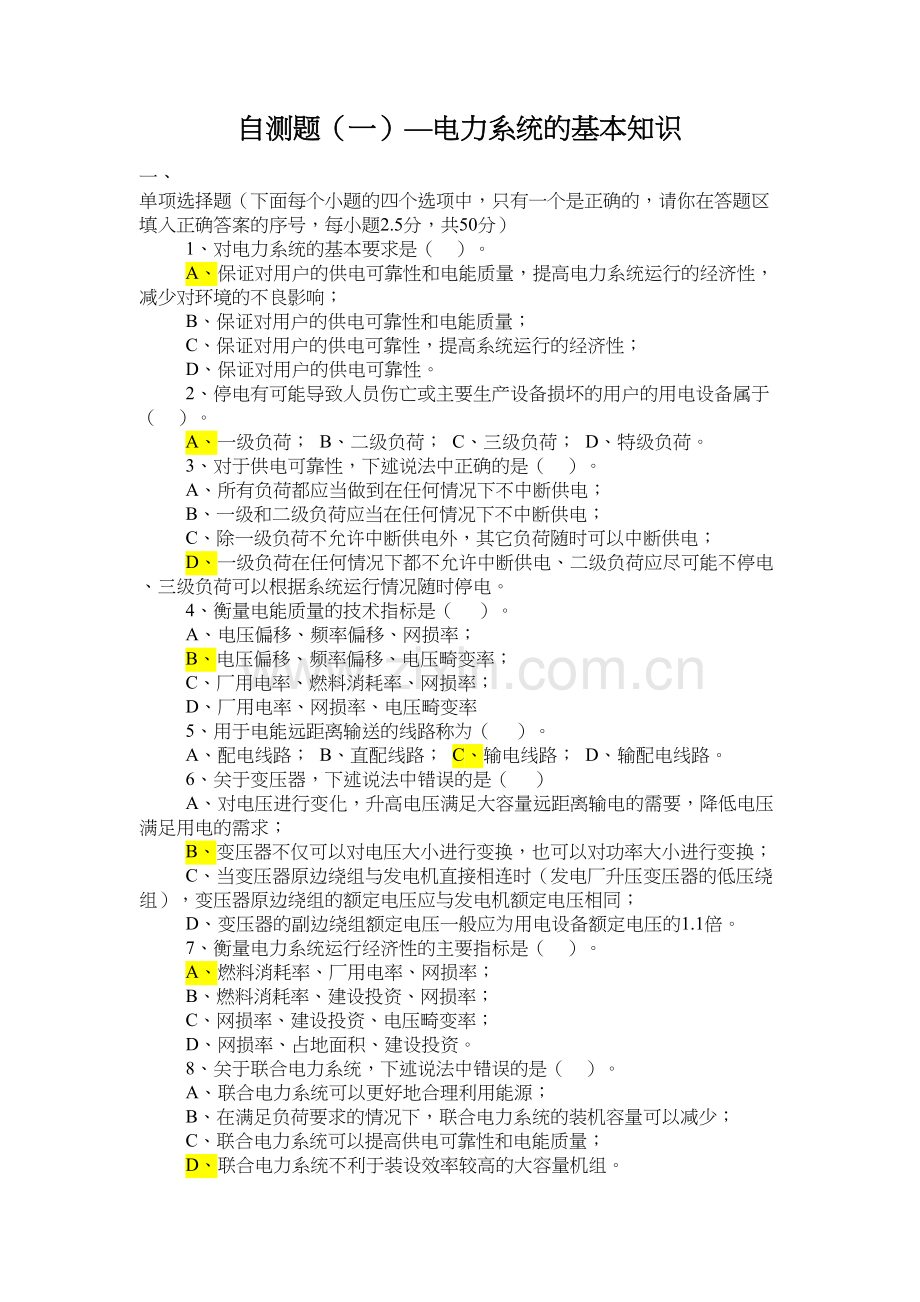

电力系统分析试题答案(全)33665自测题（一）电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷。3、对于供电可靠性，下述说法中正确的是（ ）。A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。4、衡量电能质量的技术指标是（ ）。A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。A、配电线路； B、直配线路； C、输电线路； D、输配电线路。6、关于变压器，下述说法中错误的是（ ）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。7、衡量电力系统运行经济性的主要指标是（ ）。A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。8、关于联合电力系统，下述说法中错误的是（ ）。A、联合电力系统可以更好地合理利用能源；B、在满足负荷要求的情况下，联合电力系统的装机容量可以减少；C、联合电力系统可以提高供电可靠性和电能质量；D、联合电力系统不利于装设效率较高的大容量机组。9、我国目前电力系统的最高电压等级是（ ）。A、交流500kv，直流；B、交流750kv，直流；C、交流500kv，直流；D、交流1000kv，直流。10、用于连接220kv和110kv两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。A、220kv、110kv； B、220kv、115kv； C、242Kv、121Kv；D、220kv、121kv。11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。A、单电源双回路放射式； B、双电源供电方式；C、单回路放射式接线； D、单回路放射式或单电源双回路放射式。12、关于单电源环形供电网络，下述说法中正确的是（ ）。A、供电可靠性差、正常运行方式下电压质量好；B、供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量；C、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况；D、供电可靠性高，但电压质量较差。13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ ）。A、交流500kv通常用于区域电力系统的输电网络；B、交流220kv通常用于地方电力系统的输电网络；C、交流35kv及以下电压等级通常用于配电网络；D、除10kv电压等级用于配电网络外，10kv以上的电压等级都只能用于输电网络。14、110kv及以上电力系统应采用的中性点运行方式为（ ）。A、直接接地； B、不接地； C、经消弧线圈接地；D、不接地或经消弧线圈接地。15、电力系统经消弧线圈接地时，应采用的补偿方式为（ ）。A、全补偿； B、欠补偿； C、过补偿； D、欠补偿或全补偿。16、110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（ ）。A、减少线路雷击事故，提高供电可靠性；B、减少雷击事故，提高电能质量；C、减少雷击事故，降低输电线路对地电压；D、减少雷击事故，提高输电线路的耐压水平。17、根据我国现行规定，对于大型电力系统频率偏移的要求是（ ）。A、正常运行情况下，频率偏移不得超过；B、正常运行情况下，频率偏移不得超过；C、正常运行情况下，频率偏移不得超过；D、正常运行情况下，频率偏移不得超过。18、在下面给出的各组电压中，完全属于电力系统额定电压的一组是（ ）。A、500kv、230kv、121kv、37kv、10.5kv；B、525kv、230kv、115kv、37kv、10.5kv；C、525kv、242kv、121kv、38.5kv、11kv；D、500kv、220kv、110kv、35kv、10kv。19、下图所示简单电力系统中，输电线路和电动机的额定电压已经标出，则此时发电机和变压器的额定电压应为（ ）。A、G：10KV ；T1：10/242KV ；T2：209/121/38.5KV ；T3：33.25/6.3KVB、G：10.5KV ；T1：10.5/231KV ；T2：209/115.5/36.75KV ；T3：33.25/6.3KV C、G：10.5KV ；T1：10.5/230KV ；T2：230/115/37KV ；T3：37/6.3KVD、G：10.5KV ；T1：10.5/242KV ；T2：220/121/38.5KV ；T3：35/6.3KV20、在下图所示的电力系统中已知，单相接地时流过接地点的电容电流为35A，如要把单相接地时流过接地点的电流补偿到20A，则所需消弧线圈的电感系数为（ ）。A、0.334H； B、0.579H； C、1.225H； D、2.121H。标准答案一、 单项选择题（下面每个小题的多个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）12345678910AADBCBADDD11121314151617181920BCDACABDDA自测题（二）电力系统潮流计算与调控一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2分，共50分）1、架空输电线路全换位的目的是（ ）。A、使三相线路的电阻参数相等；B、使三相线路的电抗和电纳参数相等；C、减小线路电抗；D、减小线路电阻。2、输电线路采用等值电路，而不采用型等值电路的目的原因是（ ）。A、等值电路比型等值电路更精确； B、采用等值电路可以减少电力系统等值电路的节点总数； C、采用等值电路可以增加电力系统的节点总数；D、电力系统运行方式改变时，采用等值电路更方便节点导纳矩阵的修改。3、架空输电线路的电抗与导线之间几何平均距离的关系为（ ）。A、几何平均距离越大，电抗越大；B、几何平均距离越大，电抗越小；C、输电线路的电抗与几何平均距离无关；D、改变导线之间的几何平均距离可以明显改变线路的电抗。4、架空输电线路的电纳和导线之间几何平均距离的关系为（ ）。A、几何平均距离越大，电纳越大；B、几何平均距离越大，电纳越小；C、输电线路的电纳与几何平均距离无关；D、改变导线之间的几何平均距离可以明显改变线路的电纳。5、在输电线路参数中属于耗能参数的是（ ）。A、电抗、电阻； B、电纳、电阻； C、电导、电抗； D、电阻、电导。6、架空输电线路采用分裂导线的目的是（ ）。A、减小线路电抗； B、增大线路电纳； C、减小线路电阻； D、改善输电线路的电晕条件。7、关于中等长度线路下述说法中错误的是（ ）A、长度为100km300km的架空输电线路属于中等长度线路；B、潮流计算中中等长度线路采用集中参数型等值电路作为数学模型；C、潮流计算中中等长度线路可以忽略电导和电纳的影响；D、潮流计算中中等长度线路可以不考虑分布参数的影响。8、电力系统潮流计算中变压器采用型等值电路，而不采用T型等值电路的原因是（ ）。A、采用型等值电路比采用T型等值电路精确；B、采用型等值电路在变压器变比改变时，便于电力系统节点导纳矩阵的修改；C、采用采用型等值电路可以减少电力系统的节点总数；D、采用采用型等值电路可以增加电力系统的节点总数。9、对于自耦变压器，等值电路中各绕组的电阻，下述说法中正确的是（ ）。A、等值电路中各绕组的电阻，是各绕组实际电阻按照变压器变比归算到同一电压等级的电阻值；B、等值电路中各绕组的电阻就是各绕组的实际电阻；C、等值电路中各绕组的电阻是各绕组的等效电阻归算到同一电压等级的电阻值；D、等值电路中各绕组的电阻一定为正值，因为绕组总有电阻存在。10、电力系统稳态分析时，用电设备的数学模型通常采用（ ）。A、恒功率模型； B、恒电压模型； C、恒电流模型； D、恒阻抗模型。11、电力系统等值电路中，所有参数应为归算到同一电压等级（基本级）的参数，关于基本级的选择，下述说法中正确的是（ ）。A、必须选择最高电压等级作为基本级； B、在没有明确要求的情况下，选择最高电压等级作为基本级；C、在没有明确要求的情况下选择最低电压等级作为基本级； D、选择发电机电压等级作为基本级。12、采用标幺制计算时，只需要选择两个电气量的基准值，其它电气量的基准值可以根据它们之间的关系导出，通常的选择方法是（ ）。A、选择功率和电压基准值； B、选择功率和电流基准值；C、选择功率和阻抗基准值； D、选择电压和阻抗基准值。13、关于电力系统等值电路参数计算时，变压器变比的选择，下述说法中正确的是（ ）。A、精确计算时采用实际变比，近似计算时采用平均额定变比；B、近似计算时，采用实际变比；精确计算时采用平均额定变比C、不管是精确计算还是近似计算均应采用额定变比；D、不管是精确计算还是近似计算均应采用平均额定变比。14、对于输电线路，当P2R+Q2X,则有（ ）。 A、变压器的功率大于变压器的功率；B、变压器的功率小于变压器的功率；C、变压器和变压器的功率相等；D、不能确定，还需其他条件。16、如果高压输电线路首、末端电压之间的关系为U12，在忽略线路电阻影响的情况下，下述说法中正确的是（ ）。 A、有功功率从首端流向末端、无功功率从末端流向首端； B、有功功率和无功功率都是从首端流向末端； C、无功功率从首端流向末端、有功功率从首端流向末端。D、有功功率和无功功率都从末端流向首端。17、在下图所示的简单网络中，变压器T中（ ）。 A、有功率通过； B、无功率通过； C、不能确定； D、仅有有功功率通过。18、图示环网中变压器的变比均为实际变比，对于环网中的循环功率，正确的说法是（ ） A、无循环功率； B、有逆时针方向的循环功率； C、有顺时针方向的循环功率。 D、有循环功率，但方向无法确定。 19、环形网络中自然功率的分布规律是（）A.与支路电阻成反比B.与支路电导成反比C.与支路阻抗成反比D.与支路电纳成反比20、在不计网络功率损耗的情况下，下图所示网络各段电路中（ ）。A、仅有有功功率； B、仅有无功功率；C、既有有功功率，又有无功功率； D、不能确定有无无功功率。21、在多电压等级电磁环网中，改变变压器的变比（ ）A、主要改变无功功率分布； B、主要改变有功功率分布；C、改变有功功率分布和无功功率分布； D、功率分布不变。22、对于下图所示的放射性网络，下述说法中正确的是（ ）。A、网络的潮流分布可以调控； B、网络的潮流分布不可以调控；C、网络的潮流分布由线路长度决定； D、网络的潮流分布由线路阻抗确定。23、电力系统潮流计算采用的数学模型是（ ）。A、节点电压方程； B、回路电流方程；C、割集方程； D、支路电流方程。24、电力系统潮流计算时，平衡节点的待求量是（ ）。A、节点电压大小和节点电压相角；B、节点电压大小和发电机无功功率；C、发电机有功功率和无功功率；D、节点电压相角和发电机无功功率。25、装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（ ）。A、PQ节点；B、PV节点；C、平衡结点；D、不能确定。标准答案一、 单项选择题（下面每个小题的多个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2分，共50分）12345678910BBABDACCCA11121314151617181920BAABAAACCC2122232425ABACB自测题（三）电力系统运行优化与调整一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分） 1、 影响电力系统频率高低的主要因素是（ ） A、电力系统的有功平衡关系； B、电力系统的无功平衡关系； C、电力系统的潮流分布；D、电力系统的网络结构。 2、 电力系统频率调整的基本原理是（ ）A、根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围；B、根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围；C、根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围；D、根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围。3、 下面所列的电力系统负荷波动中，可以预测的是（ ）A、由用电设备的投入和退出运行所引起的第一类负荷变化；B、由大容量的用电设备投入或退出所引起的第二类负荷变化； C、由生产、生活规律和气象条件变化所引起的第三类负荷变化；D、第一类和第二类负荷变化。4、关于电力系统的有功备用容量，下述说法中错误的是（ ）。A、根据电力系统的实际情况，检修备用容量可能不需要设置；B、事故备用必须全部为热备用； C、负荷备用应为热备用；D、国民经济备用应为冷备用。5、 从技术和经济角度看，最适合担负系统调频任务的发电厂是（ ）。A、具有调整库容的大型水电厂；B、核电厂；C、火力发电厂；D、径流式大型水力发电厂。6、 如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（ ）。A、1号机组； B、2号机组；C、3号机组； D、4号机组。7、 在既有水电厂、火电厂和核电厂的电力系统中，洪水季节调频电厂通常选择（ ）A、大型水电厂； B、中温中压火力发电厂；C、核电厂； D、高温高压火力发电厂。 8、某发电厂有三台机组并列运行，其耗量特性分别为： （） （） （）机组功率约束条件为： 当负荷功率为200MW时机组间负荷的最优分配为（ ）。 A、；B、；C、；D、。9、关于电力系统频率的调整，下述说法中错误的是（ ）。A、电力系统频率调整的基本原理是根据电力系统有功负荷的变化，改变发电机的有功出力，维持电力系统在所要求频率下的有功功率平衡；B、电力系统频率的一次调整是针对第一类负荷变化进行的，它通过发电机组装设的调速器来实现，但一次调整不能实现频率的无差调节；C、电力系统频率的二次调整结束后，不管频率是否回到负荷变化前的数值，负荷的变化量均为调频机组所承担；D、在无差调节方式下，二次调整结束后，负荷的变化全部为调频机组所承担。10、为减小系统负荷变化所引起的频率波动，应采取的措施是（ ）。A、设置足够的旋转备用（热备用）容量，并使尽可能多的机组参与频率的一次调整；B、设置足够的冷备用容量，并装设自动按频率减负荷装置；C、设置足够的旋转备用（热备用）容量，但应尽量较少参与一次调整的机组的数量；D、设置足够的无功电源。11、联合电力系统的接线图及参数如下，联络线的功率传输限制为300MW，频率偏移超出才进行二次调频，当子系统A出现功率缺额200MW时，如系统A不参加一次调频，则联络线的功率功率情况为（ ）。A、B系统向A系统输送181MW有功功率，联络线功率没有越限；B、A系统向B系统输送181MW有功功率，联络线功率没有越限；C、B系统向A系统输送281MW有功功率，联络线功率没有越限；D、B系统向A系统输送81MW有功功率，联络线功率没有越限。12、关于电力系统的电压调整，下述说法中正确的是（ ）。A、只要保证电力系统在所要求的电压水平下的无功功率平衡，就可以将电力系统中所有用电设备的电压限制在允许的范围；B、要维持电力系统用电设备的电压在允许的范围，首要的条件是要满足在所要求的电压水平下的电力系统的无功率平衡；C、在任何情况下都可以通过改变变压器变比，将电力系统中所有用电设备的电压限制在允许范围；D、当无功负荷变化时，不必改变系统无功电源的总出力，只要调整电力系统的无功潮流分布总可以将电力系统用电设备的电压控制在允许范围。13、在下面所列出的各组无功电源中，完全具有正的电压调节效应的一组是（ ）。A、调相机、TCR型静止无功补偿器、并联电容器；B、TCR型静止无功补偿器、SR型静止无功补偿器、并联电容器；C、调相机、SR型静止无功补偿器、TSC型静止无功补偿器；D、调相机、SR型静止无功补偿器、TCR型静止无功补偿器。14、电力系统无功电源最优分布的原则是（ ）。A、等耗量微增率准则； B、等网损微增率准则；C、最优网损微增率准则； D、等比耗量准则。15、在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（ ）。A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。 16、最大负荷时允许电压中枢点的电压适当下降，最小负荷时允许电压中枢点的电压适当升高，这种调压方式是（ ）。A、顺调压方式； B、逆调压方式；C、恒调压方式； D、常调压方式。17、下述各项调压措施中，不能实现逆调压的是（ ）。A、有载调压变压器调压；B、无功补偿装置调压；C、改变发电机励磁电流调压；D、改变无励磁调节变压器变比调压。18、对于有功电源过剩，但无功不足引起电压水平偏低的电力系统，应优先采用的调压措施是（ ）。A、改变无励磁调节变压器变比；B、改变有载调压变压器变比；C、改变发电机的无功出力；D、增加无功补偿装置。 19、某降压变电所由110kV线路供电，变电所装有一台40MVA普通变压器，如下图所示。110kV送端电压U1保持115kV不变。若要求变电所10kV母线电压U2变化范围不超出10.010.7kV，则应选择的变压器分接头额定电压为（ ）。A、110kV； B、115.5kV；C、112.75kV； D、107.25kV。20、电力网接线如下图所示，已知，变电所低压母线要求逆调压（最小负荷时电压为额定电压，最大负荷时电压为105%UN），低压母线额定电压为10KV，变压器额定电压为。最大负荷及最小负荷时，归算到高压侧的实际电压分别为：。若不变，则应选择的变压器分接头和并联电容器的容量为（ ）。A、；补偿电容器容量；B、；补偿电容器容量；C、；补偿电容器容量D、；补偿电容器容量 标准答案一、 单项选择题（下面每个小题的多个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）12345678910ABCBADBACA11121314151617181920CBCBBADCDA 自测题（四）电力系统三相短路分析计算一、 单项选择题（下面每个小题的多个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、下面各组中完全属于系统参数的一组是（ ）。A、； B、；C、； D、。2、系统参数在某一平均值附近做微小变化时，系统状态变量在某组平均值附近微小波动，此时的电力系统运行状态属于（ ）。A、稳态运行； B、电磁暂态过程； C、机电暂态过程； D、波过程。3、电力系统暂态分析研究的是（ ）。A、电力系统稳态运行； B、电磁暂态和机电暂态过程；C、电磁暂态过程和波过程； D、机电暂态过程和波过程。4、关于电力系统短路故障，下述说法中错误的是（ ）。A、短路故障是指相与相或相与地之间的不正常连接；B、短路故障又称为纵向故障；C、短路故障中除三相短路外，其他短路故障都属于不对称故障；D、中性点接地系统中，单相接地短路发生的概率最高。5、关于无限大功率电源，下述说法中错误的是（ ）。A、无限大功率电源的端电压和功率保持不变； B、无限大功率电源供电情况下，三相短路电流中的周期分量在暂态过程中幅值保持不变； C、无限大功率电源供电情况下； 三相短路电流中的非周期分量起始值均相等；D、无限大功率电源供电情况下，发生三相短路后的暂态过程中，各相短路电流中都包含有周期分量和非周期分量。6、在无限大功率电源供电情况下，如果短路前空载，短路点与电源之间的线路和变压器的电阻参数均可忽略不计，短路发生在A相电压从副半周进入正半周的瞬间，此时三相短路电流中非周期分量的起始值为（ ）。A、； B、；C、； D、。7、关于短路冲击电流，下述说法中错误的是（ ）。A、短路冲击电流是最恶劣短路条件下发生三相短路时，短路电流的最大瞬时值；B、短路冲击电流出现在短路发生后约二分之一周期时；C、短路回路阻抗角越大，则短路冲击系数越大；D、短路回路阻抗角越小，则短路冲击系数越大。8、为简化同步发电机三相短路的分析计算，采用了一些假设条件，下面各组条件中属于同步发电机三相短路分析假设条件的一组是（ ）A、发电机绕组阻抗为零、发电机频率保持不变；B、发电机磁路不饱和、发电机频率保持不变；C、发电机绕组阻抗为零、发电机磁路不饱和；D、发电机绕组电阻为零，发电机磁路已饱和。9、同步发电机机端发生三相短路时，短路电流中包含的分量为（ ）。A、基频周期分量、非周期分量、倍频分量；B、基频周期分量、非周期分量；C、基频周期分量、倍频分量；D、非周期分量、倍频分量。10、同步发电机机端发生三相短路时，转子励磁绕组和定子三相绕组电流之间存在一定的对应关系，其中与转子励磁绕组中的周期自由分量相对应的定子绕组短路电流分量为（ ）。A、基频周期分量； B、基频周期分量稳态值；C、非周期分量与倍频分量； D、基频周期分量与倍频分量。11、关于同步发电机各电抗参数之间的关系，下述各组中正确的是（ ）。A、； B、； C、； D、。12、关于同步发电机机端发生三相短路时短路电流中各分量的变化，下述说法中错误的是（ ）。A、定子短路电流中的非周期分量和倍频分量以同一时间常数逐渐衰减到零；B、定子绕组中的基频周期分量有效值从短路瞬间的数值逐渐衰减到稳态值；C、定子绕组的基频周期分量保持不变，其他分量逐渐衰减到零；D、定子绕组中的基频周期电流分量在短路发生后开始阶段衰减速度快，后阶段衰减速度慢。13、关于同步发电机机端三相短路情况下的短路电流周期分量，下面说法中正确的是（ ）。A、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的起始有效值相等；B、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的稳态有效值相等；C、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是相同的；D、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是不相同的。14、对于隐极式同步发电机原始磁链方程中的电感系数，下述说法中正确的是（ ）。A、定子各绕组与转子各绕组之间的互感系数为常数，因为转子转动不影响磁路的磁阻；B、转子各绕组的自感系数和转子各绕组之间的互感系数都是常数；C、定子各绕组的自感系数是随着转子的转动周期性变化的；D、定子各绕组之间的互感系数是随着转子的转动周期性变化的。15、关于派克变换，下述说法中错误的是（ ）。A、派克变换是一种等效变换，其等效体现在变换前后发电机气隙电枢反应磁场不变； B、派克变换将定子三相绕组中的基频周期分量变换为d、q等效绕组中的非周期分量；C、派克变换将定子三相绕组中的非周期分量变换为d、q等效绕组中的周期分量；D、派克变换将定子三相绕组中的周期分量和非周期分量都变换为d、q等效绕组中的非周期分量。16、关于同步发电机机端三相短路的分析，下述说法中错误的是（ ）。A、派克变换的目的是为了将描述发电机电磁暂态过程的原始电压方程由变系数微分方程变为常系数微分方程；B、将派克变换后的同步发电机基本方程进行拉普拉斯变换的目的是将基本方程由微分方程变为代数方程；C、对同步发电机机端三相短路进行定量分析的基本方法是，利用用象函数表示的发电机基本方程和边界条件，求出待求量的象函数，再进行拉普拉斯反变换求待求量的原函数（d、q、0等效绕组系统中的电气量），最后通过派克变换求出定子三相绕组系统中的电气量； D、派克变换仅适用于同步发电机三相对称短路的分析计算。17、三相短路实用计算的内容是（ ）。A、短路电流周期分量起始有效值计算、任意时刻短路电流周期分量有效值的计算；B、短路电流非周期分量有效值计算、短路电流周期分量起始有效值计算；C、短路电流周期分量起始有效值的计算；D、短路电流周期分量稳态有效值计算。18、同步发电机三相短路实用计算中在发电机方面所采取的假设条件是（ ）。A、发电机用次暂态电动势和直轴次暂态电抗表示，系统中所有发电机电动势相位相同；B、发电机用空载电动势和直轴同步电抗表示，系统中所有发电机的电动势相位相同；C、发电机用次暂态电动势和直轴同步电抗表示，系统中所有发电机的电动势相位相同；D、发电机用次暂态电动势和交轴次暂态电抗表示，系统中所有发电机的电动势相位相同。19、运用运算曲线法计算任意时刻短路电流周期分量有效值时，对于负荷的处理方法是（ ）。A、不考虑负荷的影响；B、需要考虑负荷的影响； C、仅需要考虑短路点附近大容量电动机的影响；D、需要部分考虑负荷的影响。20、短路电流运算曲线编制时，计算电抗仅编制到3.5，其原因是（ ）。A、对于计算电抗大于3.5的电源可以视为无限大功率电源，其任意时刻的短路电流周期分量有效值，就是短路瞬间短路电流周期分量的起始有效值；B、实际工程上不存在计算电抗大于3.5的情况；C、由于计算电抗大于3.5的电源，其向短路点提供的短路电流很小，实际计算时可以忽略。标准答案一、 单项选择题（下面每个小题的多个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）12345678910DABBCADBAC11121314151617181920BCCBDDAAAA自测题（五）电力系统不对称短路分析计算一、 单项选择题（下面每个小题的多个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、分析不对称短路的方法是（ ）。A、对称分量法； B、叠加原理；C、运算曲线法； D、节点电压法。2、短路电流中一定存在零序分量的短路类型是（ ）。A、接地短路； B、相间短路； C、不对称短路； D、三相短路。3、关于不对称短路，下述说法中错误的是（ ）。A、对称分量法仅适用于线性电力系统；B、任何不对称短路情况下，短路电流中都存在负序分量；C、相间短路情况下，短路电流中不存在零序分量； D、同短路电流中的非周期分量一样，不对称短路时短路电流中的负序分量和零序分量都将逐渐衰减到零。4、关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是（ ）。A、静止元件的正序阻抗等于负序阻抗；B、旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同；C、静止元件的正序阻抗、负序阻抗和零序阻抗都不相同；D、电抗器正序阻抗、负序阻抗和零序阻抗相等。5、关于电力变压器的励磁电抗，下述说法中错误的是（ ）。A、不管电力变压器的类型和绕组接线方式如何，其正序励磁电抗和负序励磁电抗都可以视为无限大； B、不管电力变压器的类型和绕组接线方式如何，其零序励磁电抗都可以视为无限大； C、对于三相组式变压器，其正序励磁电抗、负序励磁电抗和零序励磁电抗都可以视为无限大；D、当三相变压器包含有三角形接线绕组时，不管变压器的类型如何，其零序励磁电抗都可以视为无限大。6、关于架空输电线路的零序阻抗，下述说法中错误的是（ ）。A、输电线路的零序阻抗大于正序阻抗； B、双回输电线路的零序阻抗大于单回输电线路的零序阻抗；C、有架空地线的输电线路，其零序阻抗小于无架空地线的同类型架空线路的零序阻抗； D、架空地线的导电性能越好，输电线路的零序阻抗越大。7、对于下述电力系统的零序等值电路，正确的是（ ）。A、B、C、D、8、利用对称分量法分析不对称短路时，基本相的选择原则是（ ）。A、选择特殊相为基本相； B、选择A相为基本相；C、选择B相为基本相； D、选择C相为基本相。9、关于各种金属性短路情况下的边界条件方程，错误的是（ ）。A、A相单相接地短路时，；B、B、C两相短路时，；C、B、C两相接地短路时，；D、B、C两相接地短路时，；。10、在中性点不接地系统中同一地点发生两相短路和两相短路接地时，关于短路点故障相短路电流有效值，下述说法中正确的是（ ）。A、两种情况下短路电流大小相等； B、两相接地短路电流大于两相短路电流；C、两相接地短路电流小于两相短路电流； D、无法确定哪种情况下短路电流更大。11、对于的电力系统，同一地点发生三相金属性短路、两相金属性短路、两相金属性短路接地和单相金属性接地短路时，短路点的负序电流大小关系是（ ）。A、； B、； C、； D、。12、与一相断线故障复合序网形式上相同的短路故障是（ ）。A、单相接地短路； B、两相短路；C、两相短路接地； D、三相短路。13、关于短路故障时正序电压、负序电压和零序电压的分布，下述说法中正确的是（ ）。A、故障处正序电压、负序电压和零序电压均最高；B、发电机机端正序电压、负序电压、零序电压均为最高；C、发电机机端正序电压最高、短路点负序电压和零序电压最高；D、发电机中性点负序电压和零序电压最高，正序电压最低。14、电力系统同一点发生不同类型短路故障时，按照故障处正序电压从高到低的短路类型排列顺序是（ ）。A、三相短路、两相短路、两相短路接地、单相接地短路；B、单相接地短路、两相短路、两相短路接地、三相短路；C、两相短路接地、两相短路、单相接地短路、三相短路；D、两相短路、两相短路接地、单相接地短路、三相短路。15、在的系统中，同一地点
