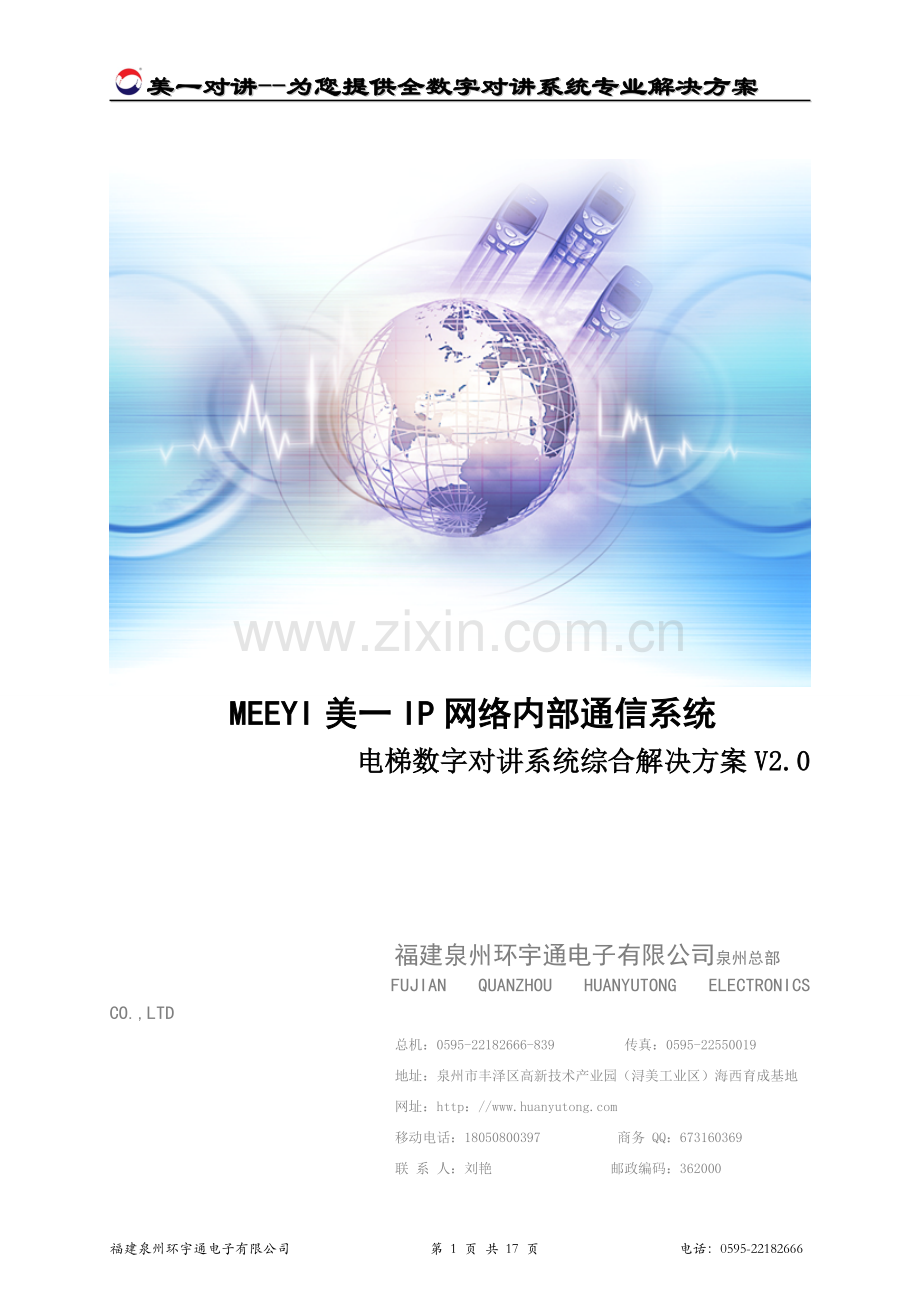

电梯数字对讲系统综合解决方案V2.0

福建泉州环宇通电子有限公司泉州总部
FUJIAN QUANZHOU HUANYUTONG ELECTRONICS CO.,LTD
总机：0595-22182666-839 传真：[phone]
地址：泉州市丰泽区高新技术产业园（浔美工业区）海西育成基地
网址：http：//
移动电话：[phone] 商务 QQ：673160369
联 系 人：刘艳 邮政编码：362000
E-mail： 18050800397@

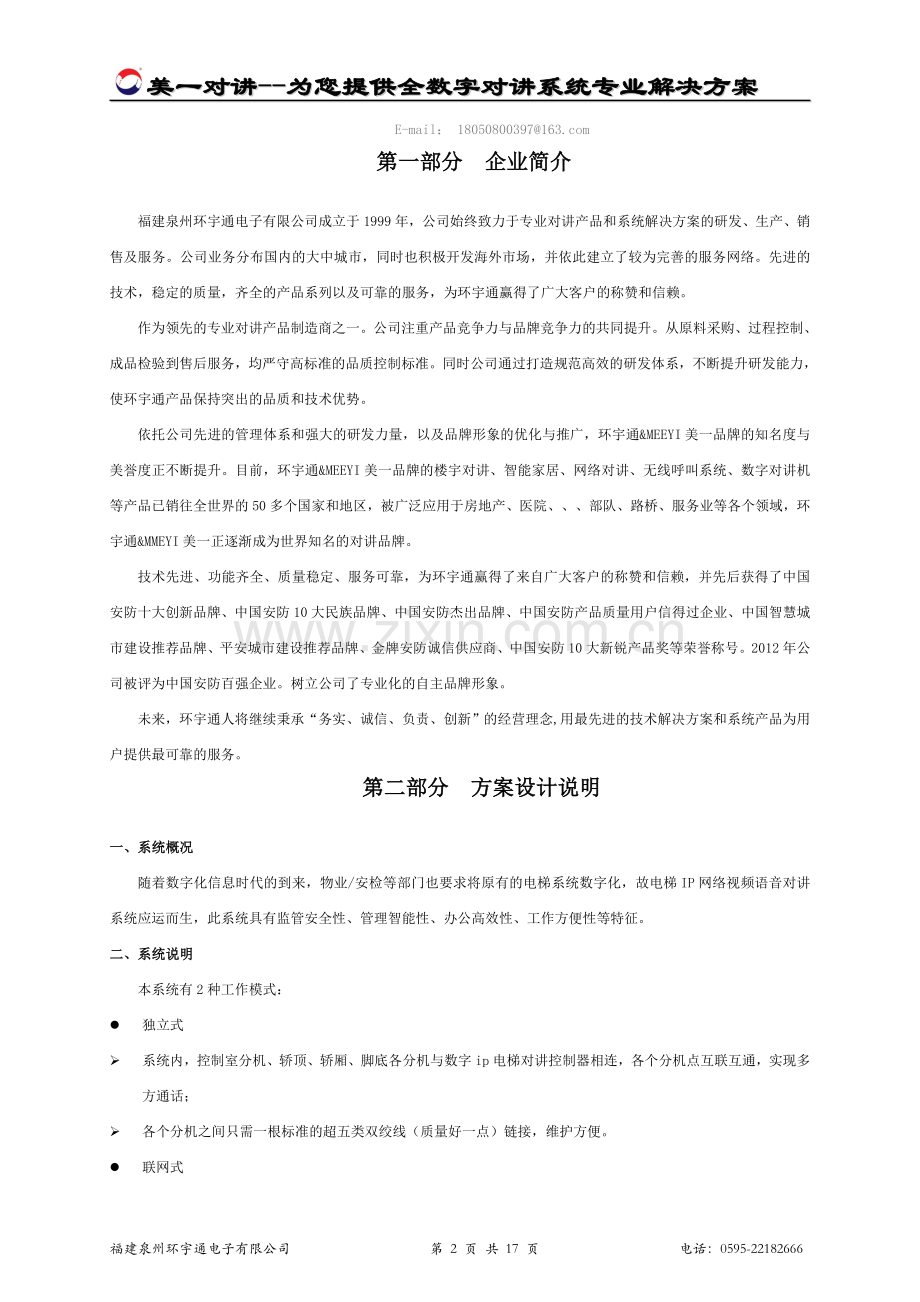

第一部分 企业简介
福建泉州环宇通电子有限公司成立于1999年，公司始终致力于专业对讲产品和系统解决方案的研发、生产、销售及服务。公司业务分布国内的大中城市，同时也积极开发海外市场，并依此建立了较为完善的服务网络。先进的技术，稳定的质量，齐全的产品系列以及可靠的服务，为环宇通赢得了广大客户的称赞和信赖。
作为领先的专业对讲产品制造商之一。公司注重产品竞争力与品牌竞争力的共同提升。从原料采购、过程控制、成品检验到售后服务，均严守高标准的品质控制标准。同时公司通过打造规范高效的研发体系，不断提升研发能力，使环宇通产品保持突出的品质和技术优势。
依托公司先进的管理体系和强大的研发力量，以及品牌形象的优化与推广，环宇通&MEEYI美一品牌的知名度与美誉度正不断提升。目前，环宇通&MEEYI美一品牌的楼宇对讲、智能家居、网络对讲、无线呼叫系统、数字对讲机等产品已销往全世界的50多个国家和地区，被广泛应用于房地产、医院、、、部队、路桥、服务业等各个领域，环宇通&MMEYI美一正逐渐成为世界知名的对讲品牌。
技术先进、功能齐全、质量稳定、服务可靠，为环宇通赢得了来自广大客户的称赞和信赖，并先后获得了中国安防十大创新品牌、中国安防10大民族品牌、中国安防杰出品牌、中国安防产品质量用户信得过企业、中国智慧城市建设推荐品牌、平安城市建设推荐品牌、金牌安防诚信供应商、中国安防10大新锐产品奖等荣誉称号。2012年公司被评为中国安防百强企业。树立公司了专业化的自主品牌形象。
未来，环宇通人将继续秉承“务实、诚信、负责、创新”的经营理念,用最先进的技术解决方案和系统产品为用户提供最可靠的服务。
第二部分 方案设计说明
一、系统概况
随着数字化信息时代的到来，物业/安检等部门也要求将原有的电梯系统数字化，故电梯IP网络视频语音对讲系统应运而生，此系统具有监管安全性、管理智能性、办公高效性、工作方便性等特征。
二、系统说明
本系统有2种工作模式：
l 独立式
Ø 系统内，控制室分机、轿顶、轿厢、脚底各分机与数字ip电梯对讲控制器相连，各个分机点互联互通，实现多方通话；
Ø 各个分机之间只需一根标准的超五类双绞线（质量好一点）链接，维护方便。
l 联网式
Ø 系统内，控制室分机、轿顶、轿厢、脚底各分机与数字ip电梯对讲联网控制器相连，实现与管理中心的语音视频通话，并录音录像；
Ø 系统内，管理中心通过寻呼话筒可以对系统终端进行广播喊话（可对1个、多个、全部）；
Ø 管理中心可以监听、监视系统内各个终端。
Ø 可实现上述的标准功能特点。
三、方案设计目标
Ø 贯彻“实用、可靠、先进、经济”方针，明确定位，分档次设计；
Ø 考虑方案的合理性、经济性、先进性、可靠性、系统性及可行性。
四、方案设计原则
Ø 先进性和实用性：设计本着实用与先进的原则。一方面能满足对讲系统的要求，为各提供呼叫、对讲，另一方面，又要体现出系统的先进性。在系统设计中要把先进的技术与现有的成熟技术结合起来，充分考虑到的现状和未来的发展趋势。
Ø 高性能：系统的性能直接影响到整个管理系统。对讲的性能若不足就会成为管理系统的性能瓶颈，特别是以智能化管理系统的要求，对对讲性能要求很高，因此，设计和设备选用应提供较高的性能。
Ø 抗干扰能力：系统设计充分考虑到环境因素的影响，采取有效措施消除电力设施对对讲系统的干扰。设备选型时考虑高、低温的影响。
第三部分 美一IP网络内部通信系统介绍
一、IP网络内部通信系统概况
环宇通生产的数字IP网络对讲/广播系统采用当今最广泛使用的TCP/IP网络技术,将音视频信号以IP包的协议形式在局域网和广域网上进行传送，是一套纯数字传输的双向音频扩音和单双向视频传输的综合系统，彻底解决了传统广播系统存在的音质不佳、维护管理复杂、传输距离短、互动性差、只闻其声不见其人等问题。该系统设备使用简单，安装扩展方便，有网络的即可接入，网通四海。
二、美一IP网络内部通信系统构成
系统方案配置由系统服务器软件、IP网络寻呼话筒、分体式IP网络对讲终端主控机、分体式IP网络对讲终端分机组成。
三、美一IP网络内部通信系统特点:
Ø 全数字音视频对讲，采用TCP/IP网络传输技术，将音视频信号压缩，以数据包的形式在局域网/广域网传输，实现纯数字双向音频传输或单双向音视频传输。
Ø 免IP网络地址盒，管理主机(寻呼话筒)不限路数，不限管理IP网络对讲终端数量。
Ø 寻呼话筒与对讲终端对讲：寻呼话筒自带摄像头，免提通话方式，7寸液晶全触摸屏显示，6个快捷按键；每个对讲终端对应一个触摸按钮（触摸按钮上添加文字描述信息），对讲终端呼叫报警时选中触摸按钮便可对讲；对讲终端有防拆、防人为破坏功能。
Ø 寻呼话筒之间相互对讲：各管理中心寻呼话筒之间能相互呼叫，并可实现双向可视对讲。
Ø 多级管理架构：系统有四级以上管理架构，能将不同级别的多个值班室寻呼话筒统一联网；系统有以太网的对方即可接入，支持跨网段、跨路由，可接入互联网。
Ø 可选择双键对讲终端，系统设定对讲键呼叫值班室，报警键呼叫监控中心。
Ø 数字录音录像：寻呼话筒能对通话过程进行录音录像，并可记录呼叫、通话的时间，录音录像文件保存在寻呼话筒中，空闲时自动上传到服务器上，能有效节约寻呼话筒的存储空间。
Ø 转移托管功能：寻呼话筒上有“转移托管”菜单，按此菜单便可将所属对讲终端托管给其他寻呼话筒操作管理，托管时本机在对讲终端呼叫前45秒内能接受对讲终端的呼叫。
Ø 开门提示：系统支持每个接2-4对门磁。
Ø 开锁功能：系统支持每个终端接2把电控锁，寻呼话筒要能分别控制每个终端2把电控锁的开闭。
Ø 广播功能：寻呼话筒可对所属的对讲终端进行全区广播广播方式支持mp3文件广播、喊话广播和外接有源音源广播。
Ø 呼叫无应答转移：当对讲终端呼叫寻呼话筒超时无应答时，系统可以将对讲终端的呼叫转移到其他指定的寻呼话筒上。
Ø 关机转移：当被呼叫的寻呼话筒关机时，系统可以将对讲终端的呼叫转移到其他指定的寻呼话筒上。
Ø 遇忙转移：当对讲终端呼叫寻呼话筒超时遇忙时，系统可以将对讲终端的呼叫转移到其他指定的寻呼话筒上。
Ø 手动转移：寻呼话筒可在接听前或接听后，将对讲终端的呼叫转移到其他寻呼话筒。
Ø 远程控制：系统可远程控制灯光的开启及关闭。
Ø 联动控制：提供TCP指令、UDP指令、RS485接口、开关量接口。
Ø LED显示屏：系统支持接入LED显示器，显示报警的分机号。
Ø 呼叫优先：对讲终端可设优先等级，高级别用户可以中断低级别用户；同时拥有3条链路，优先级从高到低依次：对讲、广播、监听监视。
Ø 监听监视：可利用寻呼话筒或系统软件监听对讲终端周围的声音，当对讲终端带摄像头时，可监视对讲终端周围的现场情况；监听监视时，能达到对讲终端无察觉。
Ø 巡更：每次巡更的时间、机器号、照片上传到服务器。
Ø 远程自动升级：通过系统软件可自动升级设备固件。
四、美一IP网络内部通信系统核心技术
Ø TCP/IP技术：采用TCP/IP网络技术，纯数字传输，通信不受地域限制。
Ø 数字音视频技术：数字音视频技术是将模拟音视频信号数字编码，通过网络传输后，再由网络终端解码成高保真的模拟音视频信号。本系统借助于已有的以太网网络，具有传输损耗小、画面清晰、音质佳、不受区域限制、后期维护成本低等优势，得到业内好评。
局域网/广域网
LAN/WAN

模拟音源 网络音频设备 网络音频终端 喇叭
Ø 回音消除技术：回音消除技术是为避免双向对讲时终端扬声器的声音再次进入话筒，引起的音质差、啸叫等现象的发生；抑制环境噪音对通话质量的影响而采取的技术手段，保证高质量的语音通话。

五、美一IP网络内部通信系统核心设备介绍
（一）系统服务器管理软件（TB-3000）

系统软件包由服务器软件、工作站软件及工具软件组成。
l 服务器管理软件：负责整个系统的运行通信、设备信息的设置存储；整个系统中的对讲设备是通过服务器管理软件进行交互信息的，所以必须有服务器管理软件的支持，软件没运行的话，所有设备都处在网络断开状态，不能相互通信。
l 工作站软件：主要负责配置对讲终端，管理寻呼话筒和对讲终端，可以进行呼叫、监听、监视、可进行视频回放、远程升级、控制输入输出设备等功能。
l 工具软件：一些辅助小工具，对系统功能的一些补充。
（二）IP网络寻呼话筒（TBV-3107-S）

接线图

用途：
安装在监控中心或值班室，可进行单向广播和双向对讲。
特点：
Ø ★采用7寸数字真彩屏，智能全触摸式操作，CMOS彩色摄像头，win ce操作系统，界面美观大方；
Ø ★6个快捷按键，操作更加灵活，便捷；
Ø 通过局域网/广域网（LAN/WAN）传输；
Ø ★多级管理架构：系统有四级以上管理架构，能将不同级别的多个值班室寻呼话筒统一联网；系统有以太网的对方即可接入，支持跨网段、跨路由，可接入互联网；
Ø ★数字录音录像。寻呼话筒能对通话过程进行录音录像，并可记录通话的时间，录音录像文件保存在寻呼话筒中，空闲时自动上传到服务器上，能有效节约寻呼话筒的存储空间。
Ø ★转移托管功能：寻呼话筒上有“转移托管”菜单，按此菜单便可将所属对讲终端托管给其他寻呼话筒操作管理，托管时本机在对讲终端呼叫前45秒内能接受讲终端的呼叫。
Ø ★监听监视：可利用寻呼话筒或系统软件监听对讲终端周围的声音，当对讲终端带摄像头时，可监视对讲终端周围的现场情况；监听监视时，能达到对讲终端无察觉。
Ø 免提通话方式，采用先进的回音消除技术，内置高灵敏度话筒及喇叭。融入了自主知识产权的数字音视频技术，采用PCM /SILK音频编解码方式，广播级音质，声音逼真、清晰、宏亮,配有音频输入输出口，可以接耳麦及音箱，具备2路短路输出口，可外接报警器等辅警器材
Ø 在网络中是平行架构，无主次之分，系统设备都属于网络设备，最大程度满足系统容量
Ø ★免IP网络地址盒，管理主机（寻呼话筒）不限路数，不限管理IP网络对讲终端数量。
Ø ★ 寻呼话筒间通话是双向视频，且屏幕是双屏显示，一屏显示对方，一屏显示本地，本地视频可以关闭或打开。
Ø ★具备来电显示功能、关机转移、无人接听转移、遇忙转移、手动转移等功能，最大限度的保证通话畅通。
Ø ★ 通话记录查询功能，可清晰的查看未接来电、已接来电、并具备回拨功能，通话录音录像文件保存pc机，方便调阅。
Ø 报警查询功能，终端设备被触发时的报警信息、报警时间
Ø ★ 广播功能，可以对网络中系统终端进行广播（可分区、单个、多个、全部）
Ø 可远程开启门锁、道闸等
Ø 安装简捷，配有RJ45标准网线，插入路由器LAN端(或交换机)任一端口即可工作。
Ø 接口方式：RJ45网络接口。
Ø 供电方式：外接12v直流电源。
规格参数
电源
DC 12V
功耗
≤5W
网络通信协议
TCP、UDP、RPT
网络通信速率
10/100Mbps
音频采样
22.05kHz～44.1kHz, 16bit
传输位率
16kbps-192kbps
显示屏
7寸液晶电阻触摸屏 800*480
接口
12V电源接口、1个音频输入口、1个音频输出口、2路短路输出接口、1个RJ45接口
尺寸
270*165*52mm
（三）IP网络电梯对讲控制器/电梯对讲总线适配器

IP网络电梯对讲控制器TBV-3800N
特点：
Ø 联网型控制器；和分机连接，可实现五方通话；
Ø 可外接摄像头，对讲时可在中心显示视频图像；
Ø 最多可外接8个分机，控制器与分机、分机与分机间都是手拉手式连接，总距离可达600米；
Ø 数字录音录像功能，对讲时录制的音视频文件保存寻呼话筒中，空闲时上传到服务器上，并可在服务器软件上回放；
Ø 可通过软件更改控制器名称、优先级、短路输入输出设置、振铃声音大小、喇叭音量大小、音视频的一些参数等，所连接的分机的参数都是一控制器的参数为准；
Ø 带有短路输入、输出口，可以接受和控制一些外围设备；
Ø 有以太网的地方即可接入，跨网段、跨路由，可接入互联网。

电梯对讲总线适配器TB-3800
特点：
Ø 总线适配器；
Ø 和分机连接，可实现机房、轿厢、轿顶、轿底四方通话；最多可外接8个分机，控制器与分机、分机与分机间都是手拉手式连接，总距离可达600米；
Ø 无联网功能，但可升级为联网型，从而实现五方通话。
（四）IP网络电梯轿厢分机

IP网络电梯轿厢分机TBV-3301A
特点：
Ø 高档铝拉丝面板，坚固耐用，可明装、可嵌入；
Ø 单键呼叫，可通过软件指定呼叫键所呼叫的目标话筒或软件，实现全双工对讲；
Ø 和电梯对讲控制器连接，由控制器控制其工作；
Ø 可同时与管理中心、机房、轿顶、轿底进行五方通话；
Ø 内置扬声器，可免提通话和接收广播；
Ø 内置咪头和摄像头，对讲时达到音容并茂效果，并可被监听监视；
Ø 摄像头旁带有6个白灯，通话时自动亮起，可增加现场亮度，提高视频质量；
Ø 可外接报警求助按键，按一下呼叫中心，长按8秒进行电梯内部四方对讲。

IP网络电梯轿厢分机TB-3302（嵌入式）
特点：
Ø 嵌入式安装，可嵌入轿厢控制面板内；
Ø 可外接摄像机，对讲时中心可显示轿厢视频图像；
Ø 和电梯对讲控制器连接，由控制器控制其工作；
Ø 可同时与管理中心、机房、轿顶、轿底进行五方通话；
Ø 内置喇叭和咪头，可进行免提通话和接收广播；可外接喇叭和咪头；
Ø 可外接报警求助按键，按一下呼叫中心，长按8秒进行电梯内部四方对讲。
规格参数
电源
DC12V
功耗
≤5W
网络通信协议
TCP、UDP、RPT
网络通信速率
10/100Mbps
音频采样
22.050kHz～44.1kHz, 16bit
位传输率
16kbps-192kbps
音频编码
SILK、PCM
视频分辨率
640*480、352*288（TB-3302无）
摄像头
COMS彩色摄像头（TB-3302无）
接口
12V电源接口，2个RJ45接口
尺寸
TBV-3301A：117*204*41mm（产品尺寸）、114*201*35mm（预埋尺寸）；TB-3302：50*100*30mm
（五）IP网络电梯机房分机

IP网络电梯机房分机TB-3303B
特点：
Ø 手柄式分机，方便接听；
Ø 和电梯对讲控制器连接，由控制器控制其工作；
Ø 可同时与管理中心、机房、轿顶、轿底进行五方通话。
规格参数
电源
DC12V
功耗
≤5W
网络通信协议
TCP、UDP、RPT
网络通信速率
10/100Mbps
音频采样
22.050kHz～44.1kHz, 16bit
位传输率
16kbps-192kbps
音频编码
SILK、PCM
接口
12V电源接口，2个RJ45接口
（五）IP网络电梯轿顶/轿底分机

IP网络电梯轿顶/轿底分机TB-3306A/TB-3306B/TB-3315
特点：
Ø 免提式分机；
Ø TB-3306A/B可明装、嵌入式安装；TB-3315是桌面式，可壁挂；
Ø 和电梯对讲控制器连接，由控制器控制其工作；
Ø 可同时与管理中心、机房、轿顶、轿底进行五方通话；
Ø 可外接报警求助按键，按一下呼叫中心，长按8秒进行电梯内部四方对讲。
规格参数
电源
DC12V
功耗
≤5W
网络通信协议
TCP、UDP、RPT
网络通信速率
10/100Mbps
音频采样
22.050kHz～44.1kHz, 16bit
位传输率
16kbps-192kbps
音频编码
SILK、PCM
接口
12V电源接口，2个RJ45接口
尺寸
TBV-3306A/B：96*133*39mm（产品尺寸）、74*111*35mm（预埋尺寸）；TB-3315：140*166*70mm
第四部分 美一IP网络内部通信系统电梯应用解决方案说明
一、系统拓扑图

二、系统配置（配置和工程价格仅供参考）
Ø 物业

Ø 电梯

Ø 总合计
第五部分 附则及承诺
系统设备免费保修一年，保修日期从验收合格之日算起，在保修期间内，所有由非人为、非自然灾害或非不可抵抗力造成的设备损坏，由本公司无偿更换设备。系统实行终身维护，在保修期限外的维护，只收取设备更换费用及设备返修费所需的费用。
1. 我司提供全天候技术支持。
2. 系统竣工后，本司人员对相关操作人员进行免费培训，培训内容与培训效果必须得到甲方认可，并作为验收的一项指标。
3. 系统应严格按照国家有关法规、规范组织施工。
4. 系统功能应达到设计要求。图像质量及安装工艺应达到公安部门有关验收标。
5. 各施工从业人员应严格遵守国家有关保密制度，系统的配置、布局等重要参数及相关图纸资料均属保密范围。
6. 免费为甲方提供设计方案及图纸。
7. 更为详细的保修条款可与甲方协商，尽可能满足甲方的要求。
